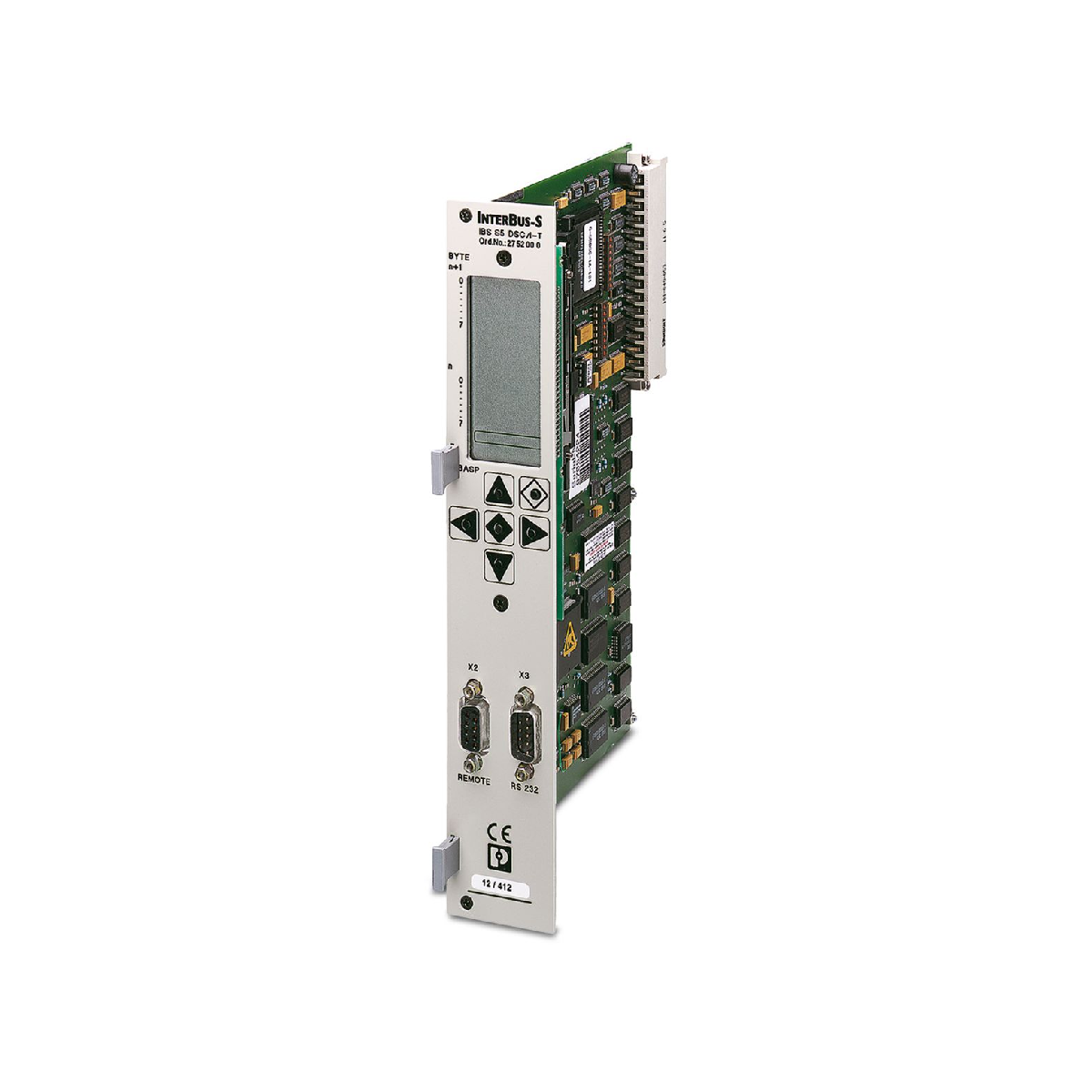

برد ترمینیشن Phoenix Contact IBS S5 DSC/I-T 2752000 برای PLCهای Siemens SIMATIC S5

مروری بر محصول

Phoenix Contact IBS S5 DSC/I-T 2752000 (IBSS5DSC/I-T) یک برد ترمینیشن برای سیستم‌های PLC زیمنس SIMATIC® S5 با جداسازی الکتریکی است. این برد امکان اتصال کنترلرهای SIMATIC S5-115U تا S5-155U را به سیستم فیلدباس INTERBUS فراهم می‌کند.

این ماژول مستقیماً از طریق گذرگاه ورودی/خروجی SIMATIC متصل می‌شود و به‌عنوان کارت ورودی/خروجی سیستم با ناحیه آدرس متغیر کار می‌کند. داده‌های ورودی و خروجی INTERBUS را می‌توان مستقیماً از طریق تجهیزات جانبی یا به‌طور غیرمستقیم از طریق تصویر فرایند دسترسی داد.

توابع ارتباطی INTERBUS

IBS S5 DSC/I-T از ارتباط INTERBUS با حداکثر 4096 بیت داده‌های فرایندی و حداکثر 62 دستگاه دارای کانال پارامتر پشتیبانی می‌کند. سیستم INTERBUS می‌تواند هنگام روشن‌شدن دستگاه یا از طریق برنامه کاربردی به‌صورت خودکار راه‌اندازی شود.

تخصیص‌های پارامتری ویژه سیستم برای سیستم INTERBUS و برد کنترلر، به‌صورت متمرکز در یک حافظه پارامتردهی قابل‌نصب روی برد ذخیره می‌شوند.

پیکربندی و عیب‌یابی

Phoenix Contact نرم‌افزار IBS CMD SWT را برای سیستم‌عامل‌های Windows ارائه می‌کند. این نرم‌افزار از پارامتردهی، پیکربندی، عیب‌یابی و مستندسازی سیستم برای نصب کامل INTERBUS پشتیبانی می‌کند.

این برد همچنین از عیب‌یابی دستگاه‌های منفرد و کل شبکه INTERBUS در حین کار پشتیبانی می‌کند. شرایط کاری محلی دستگاه‌های متصل به INTERBUS را می‌توان به‌صورت بلادرنگ پایش کرد.

عیب‌یابی یکپارچه LCD

برد کنترلر IBS S5 DSC دارای نمایشگر LCD چهارخطی برای عیب‌یابی محلی است. وضعیت‌های کاری، شرایط خطا و اطلاعات وضعیت ورودی/خروجی به‌صورت متن ساده نمایش داده می‌شوند. این نمایش مستقیم اطلاعات تشخیصی به کاهش زمان راه‌اندازی و ازکارافتادگی سیستم کمک می‌کند.

ویژگی‌های اصلی

• برد ترمینیشن برای PLCهای Siemens SIMATIC® S5
• پشتیبانی از جداسازی الکتریکی
• قابلیت master در INTERBUS
• راه‌اندازی خودکار INTERBUS
• از فناوری راه‌اندازی Plug & Play پشتیبانی می‌کند
• حالت‌های کاری هم‌زمان
• از پیش‌پردازش داده‌های فرایندی مطابق IEC-1131 پشتیبانی می‌کند
• از پارامتردهی بخش‌های در حال تغییر گذرگاه پشتیبانی می‌کند
• نمایشگر تشخیصی LCD چهارخطی
• از وقفه‌ها پشتیبانی می‌کند

مشخصات فنی

• سازنده: Phoenix Contact
• مدل: IBS S5 DSC/I-T
• شماره قطعه: 2752000
• نوع محصول: برد کنترلر PLC
• قالب: 2 شیار باریک
• ناحیه P: 0 ... 255 ورودی و خروجی
• ناحیه Q: 0 ... 255 ورودی و خروجی
• حداکثر داده‌های فرایندی: 4096 بیت
• حداکثر دستگاه‌ها با کانال پارامتر: 62
• رسانه انتقال: مس
• ولتاژ تغذیه: ۵ V DC
• محدوده ولتاژ: ۴٫۸ V DC ... ۵٫۳ V DC
• مصرف جریان معمول: ۱٫۵ A
• حداکثر اتلاف توان: ۷٫۵ W
• درجه حفاظت: IP00
• نوع نصب: در سیستم میزبان

رابط‌های اتصال

• باس ریموت INTERBUS: کانکتور مادگی ۹ پین D-SUB با ایزولاسیون الکتریکی
• عیب‌یابی و پارامترسازی: کانکتور نر RS-232-C، ۹ پین D-SUB
• سیستم میزبان: Siemens SIMATIC S5 115U تا 155U

الزامات نرم‌افزاری

• ابزار پیکربندی: CMD از نسخه 4.0x
• ابزار عیب‌یابی: DIAG+ از نسخه 1.0x

اطلاعات زیست‌محیطی و انطباق

• کشور مبدأ: آلمان
• EU RoHS: منطبق
• China RoHS: EFUP-50
• REACH SVHC: هیچ ماده‌ای با مقدار بیش از ۰٫۱ درصد وزنی

سؤالات متداول فنی

داده‌های پارامترسازی سیستم در برد ترمینیشن IBS S5 DSC/I-T چگونه حفظ می‌شوند؟داده‌های پارامتر شبکه برای پیکربندی شبکه به‌صورت متمرکز در یک ماژول حافظه پارامترسازی قابل‌جداشدن و غیرفرّار، که مستقیماً روی برد ترمینیشن قرار دارد، ذخیره می‌شوند. هنگام راه‌اندازی سیستم یا روشن‌شدن دستگاه، کنترلر به‌طور خودکار به این کارت قابل‌جداشدن مراجعه می‌کند تا توپولوژی شبکه را فعال کند. این طراحی تضمین می‌کند که در صورت نیاز به تعویض برد اصلی، پارامترها روی تراشه حافظه باقی بمانند و از بارگذاری مجدد دستی جلوگیری شود.

برای نصب این برد ترمینیشن در رک فرعی SIMATIC S5-115U به چه آداپتوری نیاز است؟برای نصب فیزیکی در شاسی کنترلر Siemens SIMATIC S5-115U، این برد ترمینیشن به یک کپسول آداپتور خارجی با شماره قطعه 6E5S 491-OLB11 نیاز دارد. این کپسول مکانیکی، برد را با عمق شیارهای اختصاصی رک 115U هم‌راستا می‌کند و فشار تماس پایدار را در امتداد بک‌پلین باس I/O سیماتیک تضمین می‌کند.

آیا این برد ترمینیشن مبتنی بر مس می‌تواند به شبکه فیبر نوری INTERBUS متصل شود؟رابط داخلی این برد شامل یک کانکتور مادگی ۹ پین D-SUB است که برای انتقال مسی با ایزولاسیون الکتریکی پیکربندی شده است. برای یکپارچه‌سازی این برد در توپولوژی شبکه فیبر نوری، باید یک مبدل رابط فیبر نوری خارجی Phoenix Contact را بین درگاه D-SUB و خط شبکه نوری قرار دهید تا پالس‌های الکتریکی را به سیگنال‌های نوری تبدیل کند.

راهنمای مهندسی و نصب فیلد

• پروتکل‌های ایمنی توان بک‌پلین:هرگز برد ترمینیشن IBS S5 DSC/I-T را هنگامی که منبع تغذیه اصلی Siemens S5 برق‌دار است نصب، تنظیم یا خارج نکنید. خارج کردن یک ماژول در حالت زیر بار، موجب ایجاد قوس‌های ولتاژی القایی روی پین‌های بک‌پلین گذرگاه I/O ‌SIMATIC می‌شود که می‌تواند گیت‌های منطقی داخلی برد ترمینیشن را از بین ببرد و ثبات‌های CPU مجاور Siemens را خراب کند.

• محافظت در برابر نویز مد مشترک و شیلدینگ D-SUB:اتصال شبکه مادینه D-SUB نه‌پین دارای ایزولاسیون الکتریکی یکپارچه است. برای حفظ این سد حفاظتی، تمام کابل‌های مسی ورودی INTERBUS باید از شیلد بافته‌شده با تراکم بالا استفاده کنند. شیلد کابل را مستقیماً به محفظه فلزی دوشاخه D-SUB متصل کنید تا نویز فرکانس بالا از طریق شاسی PLC به زمین هدایت شود، نه اینکه وارد مدارهای ارتباطی شود.

• محدودیت‌های مدیریت حافظه پارامترها:ماژول حافظه پارامترگذاری قابل‌جداشدن را فقط زمانی می‌توان خارج یا نصب کرد که رک PLC کاملاً خاموش باشد. تغییر دادن یا بیرون کشیدن ماژول حافظه درحالی‌که گذرگاه منطقی فعال است، باعث بروز خطای مرگبار حافظه می‌شود؛ در نتیجه کنترلر مستر INTERBUS فوراً متوقف شده و تمام وضعیت‌های خروجی فعال فیلد از بین می‌روند.

ظرفیت شبکه و یکپارچه‌سازی سخت‌افزار

برد ترمینیشن  IBS S5 DSC/I-T 2752000 توپولوژی‌های شبکه فیلد غیرمتمرکز را با استفاده از یک رابط اختصاصی پیکربندی مستر مدیریت می‌کند.

• نگاشت قابل تنظیم آدرس: پیکربندی انعطاف‌پذیر آدرس را در ثبات‌های ناحیه P و ناحیه Q، در بازه 0 تا 255، فراهم می‌کند و امکان یکپارچه‌سازی بی‌وقفه با جدول‌های متغیر نرم‌افزار STEP 5 موجود را می‌دهد.

• ردپای دستگاه غیرمتمرکز: تبادل چرخه‌ای داده را برای حداکثر 62 دستگاه فیلدباس راه‌دور مجهز به کانال‌های پارامترگذاری فعال هماهنگ می‌کند.

• عیب‌یابی متنی محلی: نمایشگر LC چهارخطی یکپارچه‌ای را مستقیماً روی پنل جلویی تعبیه می‌کند که وضعیت‌های عملیاتی، خطا و گذرگاه ورودی/خروجی را به‌صورت متن ساده و در لحظه نمایش می‌دهد تا راه‌اندازی و مکان‌یابی خطا سریع‌تر انجام شود.
