تولیدکننده: Emerson
شماره محصول: PR6426/000-131 CON041
کشور سازنده:آلمان
نوع محصول: سیستم اندازهگیری جریان گردابی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1150g
ابعاد: ۱۵ سانتیمتر × ۱۴ سانتیمتر × ۴٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

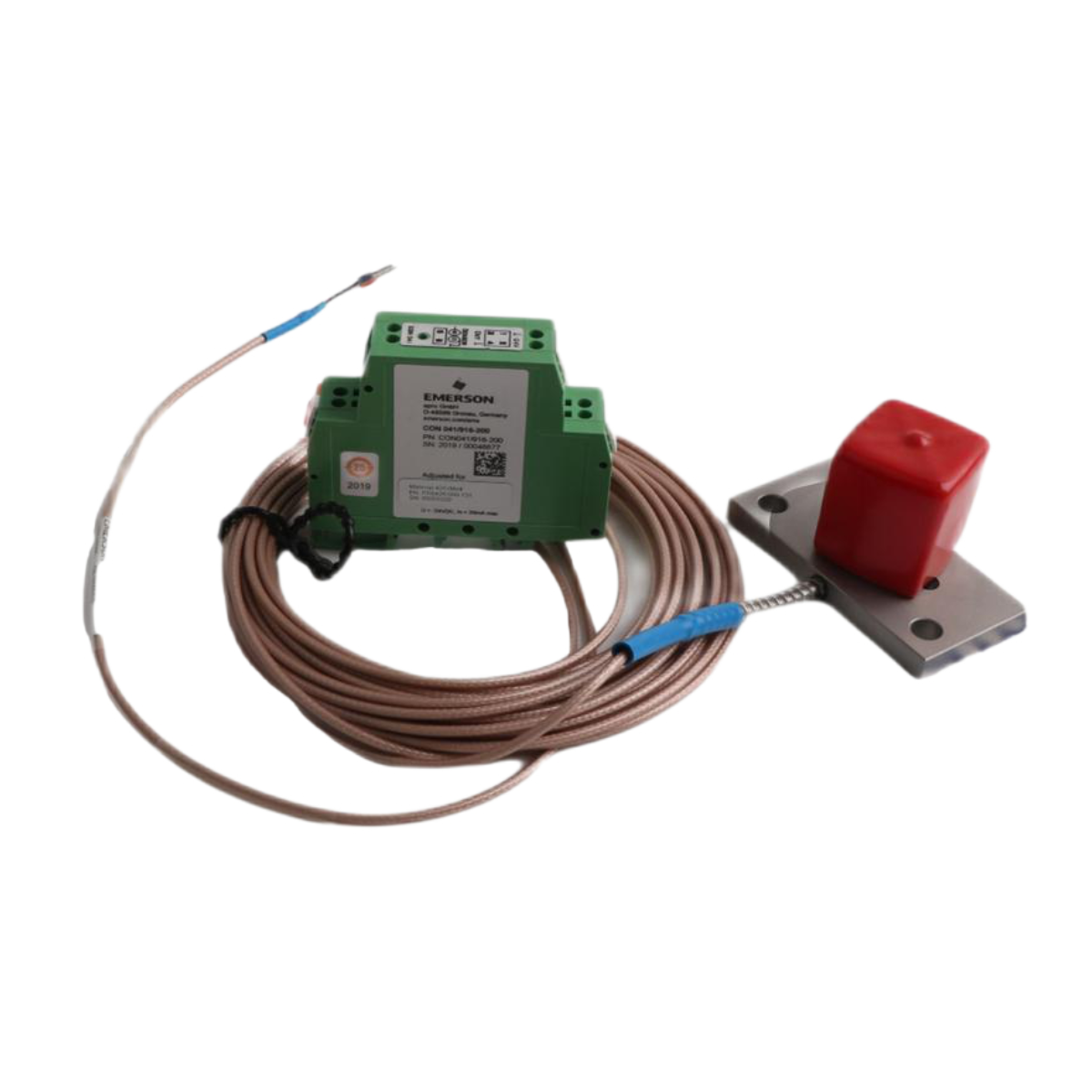

PR6426/000-131 CON041 (PR6426/000-131 CON041) یک سیستم یکپارچه اندازهگیری جریان گردابی است که برای پایش بدون تماس جابهجایی و ارتعاش در توربوماشینآلات با اهمیت بحرانی بالا طراحی شده است. این راهکار صنعتی، حسگر ۱۲ میلیمتری با حساسیت بالا را با یک مبدل سیگنال اختصاصی ترکیب میکند تا اندازهگیریهای دقیقی را در نیروگاهها، پالایشگاههای نفت و عملیات معدنی بزرگمقیاس ارائه دهد.
این سیستم با تبدیل تغییرات فاصله فیزیکی به سیگنالهای ولتاژ متناسب، دادههای بلادرنگ را برای تشخیص ارتعاش شفت، موقعیت محوری و خروج از مرکز به تجهیزات ابزار دقیق نظارت بر توربین (TSI) ارائه میکند. طراحی مقاومشده، عملکرد قابلاعتماد را در محیطهای سخت همراه با مه روغن و دماهای بسیار بالا یا پایین تضمین میکند و خطر خرابی فاجعهبار مکانیکی و توقف برنامهریزینشده کارخانه را بهطور چشمگیری کاهش میدهد.
این سیستم بر پایه اصل القایی جریان گردابی کار میکند و از یک مدار تشدید تنظیمشده بین حسگر و مبدل بهره میگیرد.
حسگر PR6426 دارای نوک ۱۲ میلیمتری است که در مقایسه با پروبهای استاندارد ۸ میلیمتری، میدان مغناطیسی گستردهتر و دامنه اندازهگیری خطی طولانیتری فراهم میکند.
CON041 بهعنوان واحد راهانداز عمل میکند، تحریک فرکانسبالا را به حسگر میرساند و سیگنال بازگشتی را به خروجی ولتاژ منفی خطی دمدوله میکند.
این سیستم در کارخانه بهصورت یک جفت تطبیقیافته کالیبره میشود. ویژگیهای اندوکتانسی PR6426/000-131 با مدار CON041 بهدقت همراستا شدهاند تا دریفت به حداقل برسد و پایداری اندازهگیری حفظ شود.
این پیکربندی با سیستمهای حفاظتی Emerson AMS 6500 و MMS 6000 کاملاً سازگار است و امکان یکپارچهسازی بدون مشکل با پلتفرمهای پایش وضعیت و مدیریت دارایی در سراسر کارخانه را فراهم میکند.
| ویژگی | مشخصات |
|---|---|
| مدل | PR6426/000-131 CON041 |
| برند | Emerson (Epro) |
| مبدأ | آلمان |
| وزن | ۱٫۱۵ kg |
| دامنه اندازهگیری | ۸٫۰ mm (دامنه استاندارد) |
| خطای خطیبودن | ≤ ۱٫۵٪ |
| دمای کاری (نوک حسگر) | -۳۵ تا +۱۷۵°C |
| دمای کاری (مبدل) | -۲۰ تا +۸۰°C |
| مصرف توان | تقریباً ۱٫۲ W |
| ولتاژ تغذیه | -۲۴ VDC (معمول) |
مبدل یک سیگنال ولتاژ با امپدانس پایین تولید میکند که در مسیرهای کابلی طولانی پایدار میماند. استفاده از کابلهای زوج بههمتابیده شیلددار به جلوگیری از تداخل EMI و حفظ دقت اندازهگیری کمک میکند.
کالیبراسیون استاندارد برای فولاد 42CrMo4 بهینه شده است. اگر جنس شفت متفاوت باشد، برای حفظ مشخصه خطیبودن ۱٫۵٪ ممکن است به کالیبراسیون اختصاصی ماده نیاز باشد.
حسگر و مبدل ماژولار هستند، اما باید پیکربندی یکسانی داشته باشند. پس از تعویض هر یک از اجزا، برای اطمینان از عملکرد صحیح، کالیبراسیون مجدد ولتاژ گپ الزامی است.
برای دامنه ۸٫۰ mm، فاصله پروب را طوری تنظیم کنید که ولتاژ خروجی استاتیک نزدیک مرکز دامنه خطی، معمولاً حدود -۱۰ VDC، قرار گیرد. این پیکربندی امکان اندازهگیری حداکثری دامنه ارتعاش را بدون قطعشدن سیگنال فراهم میکند.
حداقل ۲۰ mm فاصله شعاعی از سازههای فلزی اطراف را حفظ کنید. اجسام فلزی نزدیک میتوانند میدان مغناطیسی را منحرف کرده و خطاهای اندازهگیری ایجاد کنند.
برای نصب از براکتهای سخت و ساختهشده از فولاد زنگنزن استفاده کنید. هرگونه ارتعاش در سازه نصب ممکن است بهعنوان ارتعاش شفت تفسیر شود و هشدارهای کاذب ایجاد کند.
سیستم PR6426/000-131 CON041 پایداری حرارتی بسیار خوبی ارائه میدهد و نوک حسگر آن قادر است بهطور پیوسته تا دمای ۱۷۵°C کار کند. قطر ۱۲ میلیمتری پروب امکان ایجاد گپ کاری بزرگتری را فراهم میکند و خطر تماس مکانیکی را در شرایط جهش گذرای سرعت کاهش میدهد.
سازگاری روبهعقب آن با تجهیزات قدیمی Philips epro نیز این سیستم را برای نوسازی سیستمهای حفاظتی توربوماشینآلات موجود ایدهآل میکند، بدون آنکه به طراحی مجدد مکانیکی یا تغییرات عمده در نصب نیاز باشد.
