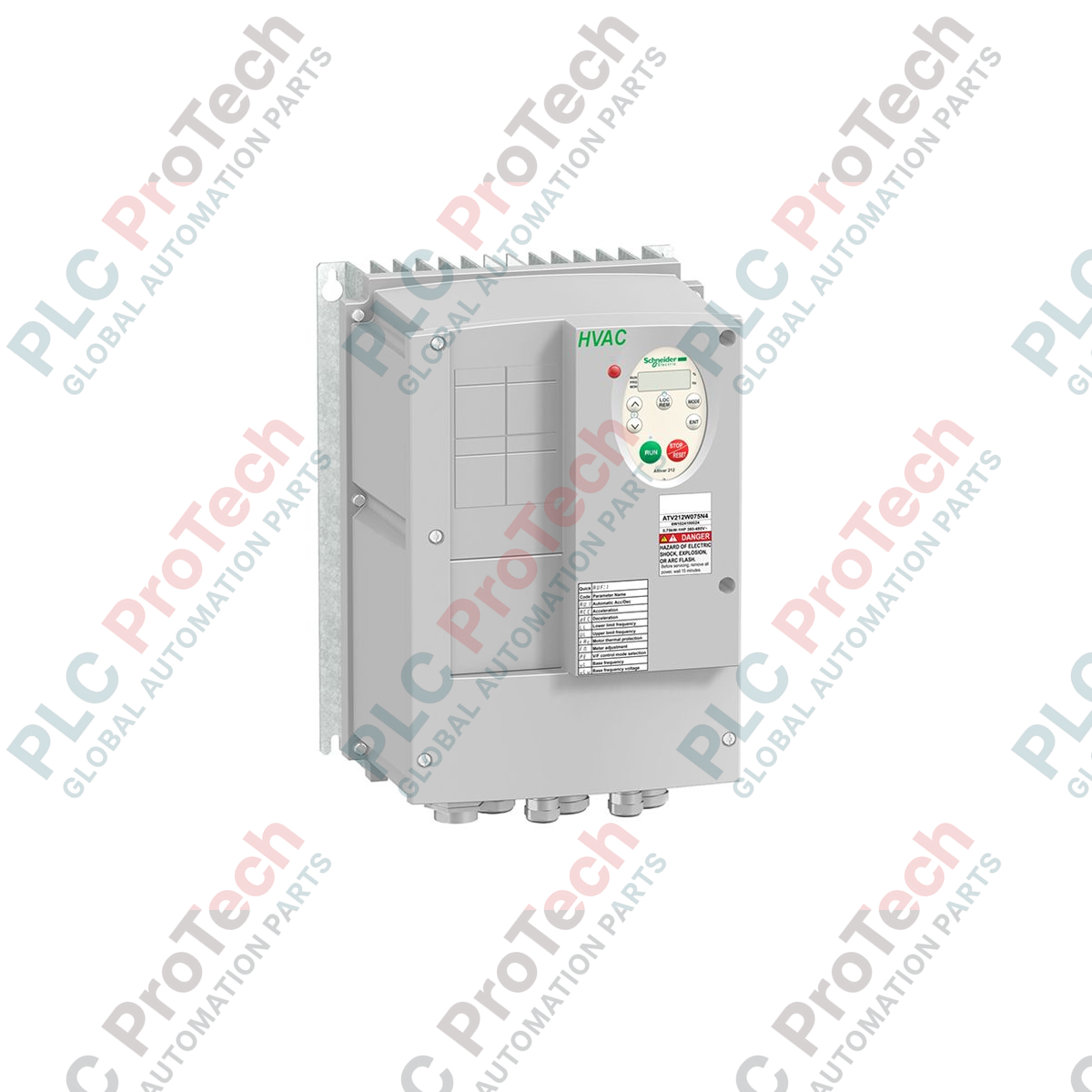

درایو فرکانس متغیر Altivar 212 ATV212WU22N4C اشنایدر الکتریک

مروری بر محصول

این ATV212WU22N4C (ATV212WU22N4C) یک درایو فرکانس متغیر (VFD) اختصاصی HVAC است که برای کاربردهای پمپاژ، تهویه و تهویه مطبوع بهینه‌سازی شده است. این کنترلر ۲٫۲ کیلوواتی که برای عملکرد قابل‌اعتماد در سیستم‌های مدیریت ساختمان (BMS) طراحی شده است، با ولتاژ ۴۸۰ ولت (سه‌فاز) کار می‌کند و به فیلتر EMC کلاس C1 داخلی مجهز است تا تداخل الکترومغناطیسی را به حداقل برساند. این واحد با درجه حفاظت مستحکم IP55 برای نصب غیرمتمرکز خارج از تابلوهای برق طراحی شده و مقاومت بالایی در برابر گردوغبار و جت‌های آب فراهم می‌کند. این درایو برای مدیران تأسیسات که به دنبال کاهش مصرف انرژی تا ۷۰٪ و در عین حال حفظ کنترل دقیق جریان و فشار در محیط‌های تجاری هستند، یک جزء حیاتی محسوب می‌شود.

پیکربندی فنی

معماری Altivar 212 بر «طراحی سازگار با محیط‌زیست» و یکپارچه‌سازی بی‌وقفه با شبکه‌های اتوماسیون ساختمان تمرکز دارد. این درایو به‌دلیل فناوری کاهش ظرفیت خازنی، که اعوجاج جریان را به کمتر از ۳۵٪ THD(i) محدود می‌کند، در بیشتر کاربردها نیاز به فیلترهای هارمونیک اضافی را از بین می‌برد. درایو از ارتباطات چندپروتکلی، شامل Modbus، METASYS N2، APOGEE FLN و BACnet، به‌صورت استاندارد پشتیبانی می‌کند. محفظه IP55 آن به‌طور ویژه از نظر حرارتی طراحی شده است تا خنک‌کاری با بازده بالا را بدون نیاز به تهویه خارجی تضمین کند؛ بنابراین برای نصب روی بام یا در اتاق‌های مکانیکی، که فضا و حفاظت اهمیت زیادی دارند، ایده‌آل است.

مشخصات فنی

پرسش‌های متداول فنی

آیا ATV212WU22N4C برای استفاده در فضای باز به محفظه خارجی نیاز دارد؟

خیر، درجه حفاظت IP55 نشان می‌دهد که درایو در برابر نفوذ گردوغبار و جت‌های آب کم‌فشار از هر جهت محافظت می‌شود. این درایو را می‌توان مستقیماً روی دیوار یا شاسی دستگاه نصب کرد، مشروط بر اینکه از تابش مستقیم نور خورشید و بارش شدید محافظت شود.

تفاوت اصلی بین Altivar 212 و Altivar 320 یا 630 چیست؟

Altivar 212 به‌طور اختصاصی برای کاربردهای «HVAC بهینه‌سازی شده است». این محصول قابلیت‌های گشتاور بالای موردنیاز ماشین‌آلات صنعتی سنگین، مانند نوار نقاله‌ها، را ندارد؛ اما شامل عملکردهای نرم‌افزاری تخصصی برای فن‌ها و پمپ‌ها، مانند «حالت حریق»، «خواب/بیداری» و «کنترل دمپر» است.

آیا می‌توان از این درایو با ورودی تک‌فاز استفاده کرد؟

خیر، ATV212WU22N4C صرفاً برای ورودی سه‌فاز طراحی شده است. تلاش برای راه‌اندازی درایو با برق تک‌فاز باعث بروز خطای فقدان فاز ورودی (PHF) می‌شود و ممکن است به خازن‌های باس DC آسیب برساند.

راهنمای مهندسی و نصب

• کاهش هارمونیک: برخلاف درایوهای صنعتی استاندارد، ATV212 از طراحی تخصصی باس DC استفاده می‌کند که به‌طور ذاتی هارمونیک‌ها را کاهش می‌دهد. در کاربردهای ساختمانی، معمولاً برای رعایت استاندارد IEEE 519 نیازی به نصب راکتورهای خط ندارید؛ این امر فضای نصب و هزینه را به میزان قابل‌توجهی کاهش می‌دهد.

• انتخاب کابل و اتصال زمین: برای حفظ درجه EMC کلاس C1، از کابل‌های موتور شیلددار استفاده کنید. اطمینان حاصل کنید که شیلد در تمام ۳۶۰ درجه به صفحه اتصال زمین درایو متصل باشد. برای واحدهای IP55، از گلندهای کابل آب‌بندی‌شده مناسب استفاده کنید تا یکپارچگی محفظه در نقاط ورود حفظ شود.

• فاصله نصب: حتی با وجود درجه حفاظت IP55، مدیریت حرارتی اهمیت زیادی دارد. حداقل ۱۰ سانتی‌متر فاصله عمودی در بالا و پایین واحد حفظ کنید. هنگام نصب چند درایو در کنار یکدیگر، حداقل فاصله افقی ۵ سانتی‌متر را برای امکان خنک‌کاری همرفت طبیعی در سراسر پره‌های هیت‌سینک رعایت کنید.
