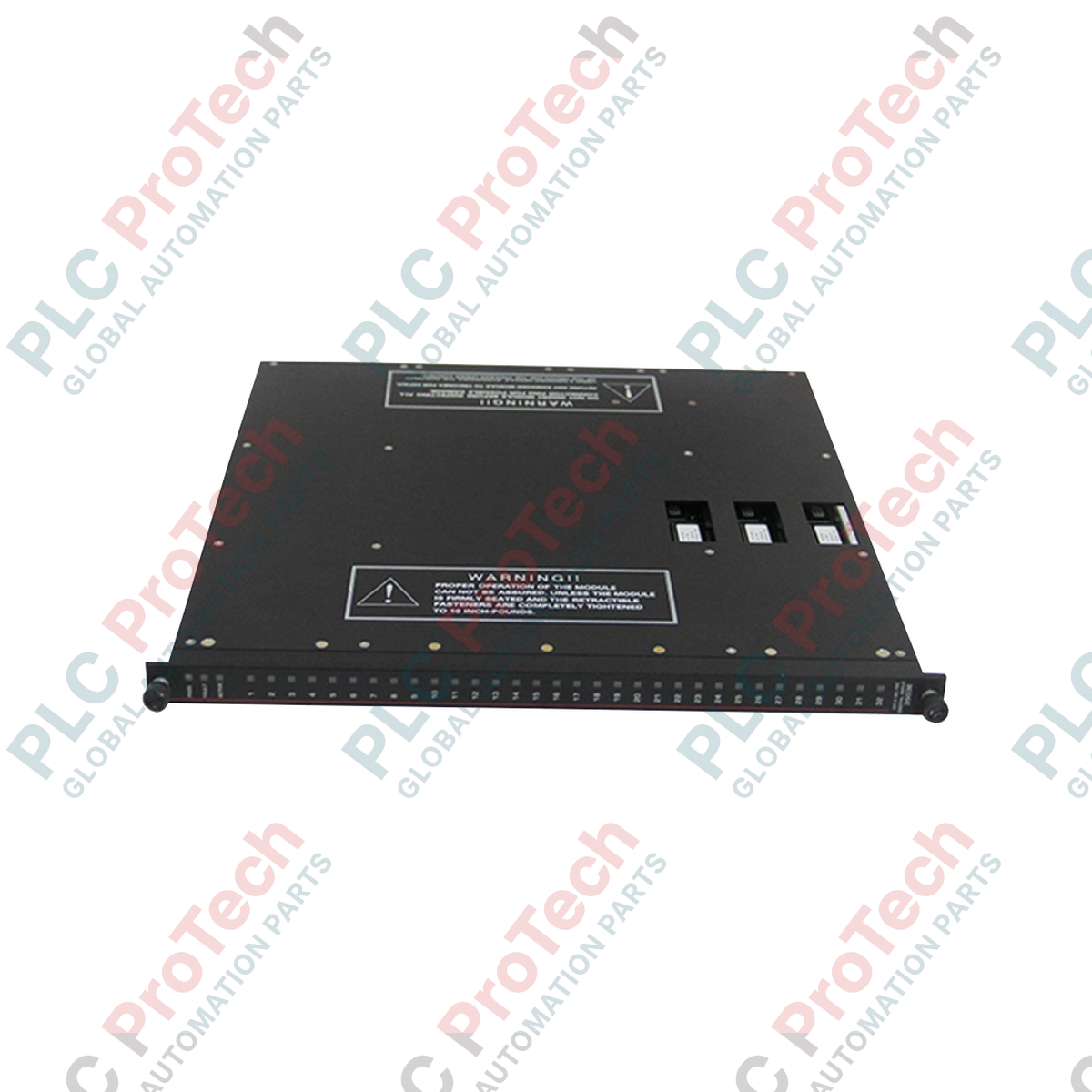

ماژول خروجی رله 32 نقطه‌ای Triconex 3636E Tricon

مروری بر محصول

3636E (3636E) از شرکت Triconex یک ماژول خروجی رله با قابلیت اطمینان بالا است که برای ادغام در معماری افزونگی سه‌گانه مدولار Tricon Triple Modular Redundant (TMR) طراحی شده است. این ماژول دارای ۳۲ نقطه مستقل معمولاً بسته (NC) است که آن را به یک جزء حیاتی برای سیگنال‌دهی ایمن و ارتباط با دستگاه‌های میدانی غیر بحرانی که نیاز به بسته شدن فیزیکی تماس دارند، تبدیل می‌کند. این ماژول به طور گسترده در تصفیه پتروشیمی، سکوهای نفتی فراساحلی و تولید برق در مقیاس بزرگ به کار گرفته می‌شود و به عنوان پلی مقاوم بین منطق با یکپارچگی بالا و تجهیزات کمکی مانند پنل‌های اعلام یا رله‌های واسط عمل می‌کند. با استفاده از کنتاکت‌های مکانیکی رله، ایزولاسیون کامل الکتریکی را تضمین می‌کند و بارهایی را که با سوئیچ‌های حالت جامد ناسازگارند، کنترل می‌کند. حضور آن در سیستم ایمنی با ارائه بازخورد وضعیت مبتنی بر سخت‌افزار، ریسک را کاهش داده و ابهام‌های تشخیصی و زمان‌های توقف احتمالی سیستم را به طور قابل توجهی کم می‌کند.

معماری پیشرفته سخت‌افزار و منطق رأی‌گیری

Triconex 3636E از یک مرحله خروجی غیر سه‌گانه استفاده می‌کند که با این حال از یکپارچگی پردازنده TMR بهره‌مند است. این ماژول دستورات خروجی را از سه پردازنده اصلی از طریق سه کانال مستقل دریافت می‌کند. این سیگنال‌ها به صورت داخلی رأی‌گیری شده و داده‌های اکثریت رأی داده شده، ۳۲ رله مکانیکی جداگانه را کنترل می‌کند. ویژگی برجسته 3636E، مدار loopback یکپارچه آن است که وضعیت عملیاتی هر رله را مستقل از بار میدانی واقعی نظارت می‌کند. این قابلیت تشخیصی پیشگیرانه تضمین می‌کند که هرگونه خرابی مکانیکی یا گیرکردن کنتاکت فوراً شناسایی شده، نشانگر FAULT ماژول فعال شده و هشدار در سطح شاسی صادر شود. این معماری اطمینان می‌دهد که حتی در مسیرهای غیر بحرانی ایمنی، بالاترین سطح پوشش تشخیصی حفظ شود.

مشخصات فنی

پرسش‌های متداول درباره قابلیت اطمینان و سازگاری

اهمیت پیکربندی معمولاً بسته (NC) در 3636E چیست؟

پیکربندی معمولاً بسته تضمین می‌کند که مدار در حالت بدون انرژی بسته باقی بماند. این برای سیگنال‌دهی مرتبط با ایمنی حیاتی است، جایی که باز شدن مدار برای اعلام هشدار یا قطع برق استفاده می‌شود و ویژگی ایمنی ذاتی برای حلقه‌های کمکی خاص فراهم می‌کند.

آیا 3636E در حین عملیات فعال قابل تعویض داغ (hot-swap) است؟

بله. 3636E از عملکرد hot-spare پشتیبانی می‌کند. یک ماژول جایگزین می‌تواند در اسلات مجاور قرار گیرد و کنترل بدون قطع فرآیند میدانی منتقل شود، به شرطی که سیستم برای تعویض ماژول آنلاین پیکربندی شده باشد.

3636E چگونه بارهای القایی را نسبت به ماژول‌های حالت جامد مدیریت می‌کند؟

برخلاف خروجی‌های حالت جامد، رله‌های مکانیکی در 3636E می‌توانند بارهای AC و DC را سوئیچ کنند و در برابر جریان نشتی ترانزیستورها آسیب‌پذیر نیستند. با این حال، برای بارهای بسیار القایی، سرکوب خارجی لازم است تا از خوردگی کنتاکت جلوگیری شده و عمر رله تضمین شود.

پروتکل مهندسی میدانی و نصب

• سرکوب بار القایی: برای جلوگیری از سایش زودرس کنتاکت‌ها به دلیل جرقه، سرکوب ولتاژ گذرا (دیودها برای DC یا RC snubber برای AC) مستقیماً در سراسر تمام بارهای القایی میدانی نصب شود. این کار از کنتاکت‌های مکانیکی 3636E محافظت کرده و تداخل الکترومغناطیسی داخل کابینت کنترل را کاهش می‌دهد.

• پنل‌های ترمینال خارجی (ETP): 3636E نیاز به ETP برای سیم‌کشی میدانی دارد. اطمینان حاصل کنید که تمام اتصالات کابل بین بک‌پلن Tricon و ETP به خوبی قفل شده‌اند. اتصالات با امپدانس بالا در رابط می‌تواند خطاهای تشخیص loopback کاذب ایجاد کند.

• نظارت بر محدودیت جریان: در حالی که ماژول برای ۲ آمپر به ازای هر نقطه رتبه‌بندی شده است، اطمینان حاصل کنید که جریان کل از محدودیت‌های حرارتی شاسی و منبع تغذیه تجاوز نکند. محیط کابینت را زیر ۶۰ درجه سانتی‌گراد نگه دارید تا زمان‌های سوئیچینگ رله و دقت تشخیص به طور مداوم حفظ شود.

مزایای دوام صنعتی

3636E برای تحمل شرایط سخت محیط‌های صنعتی، از جمله مناطق با لرزش بالا و نویز الکتریکی طراحی شده است. با ایزولاسیون نقطه‌ای ۱۵۰۰ ولت DC، منطق حساس TMR را از گذراهای سمت میدانی به خوبی محافظت می‌کند. طراحی مکانیکی ماژول برای عملکرد با چرخه کاری بالا بهینه شده و کد رنگ نقره‌ای-آبی آن امکان شناسایی سریع بصری در هنگام نگهداری را فراهم می‌کند. علاوه بر این، 3636E سازگاری رو به پایین عالی با سیستم‌های قدیمی Tricon ارائه می‌دهد که به اپراتورهای کارخانه اجازه می‌دهد مسیرهای سیگنال‌دهی با یکپارچگی بالا را بدون نیاز به بازسازی گسترده سخت‌افزار حفظ کنند.
