تولیدکننده: Triconex
شماره محصول: 3721
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول ورودی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1360g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

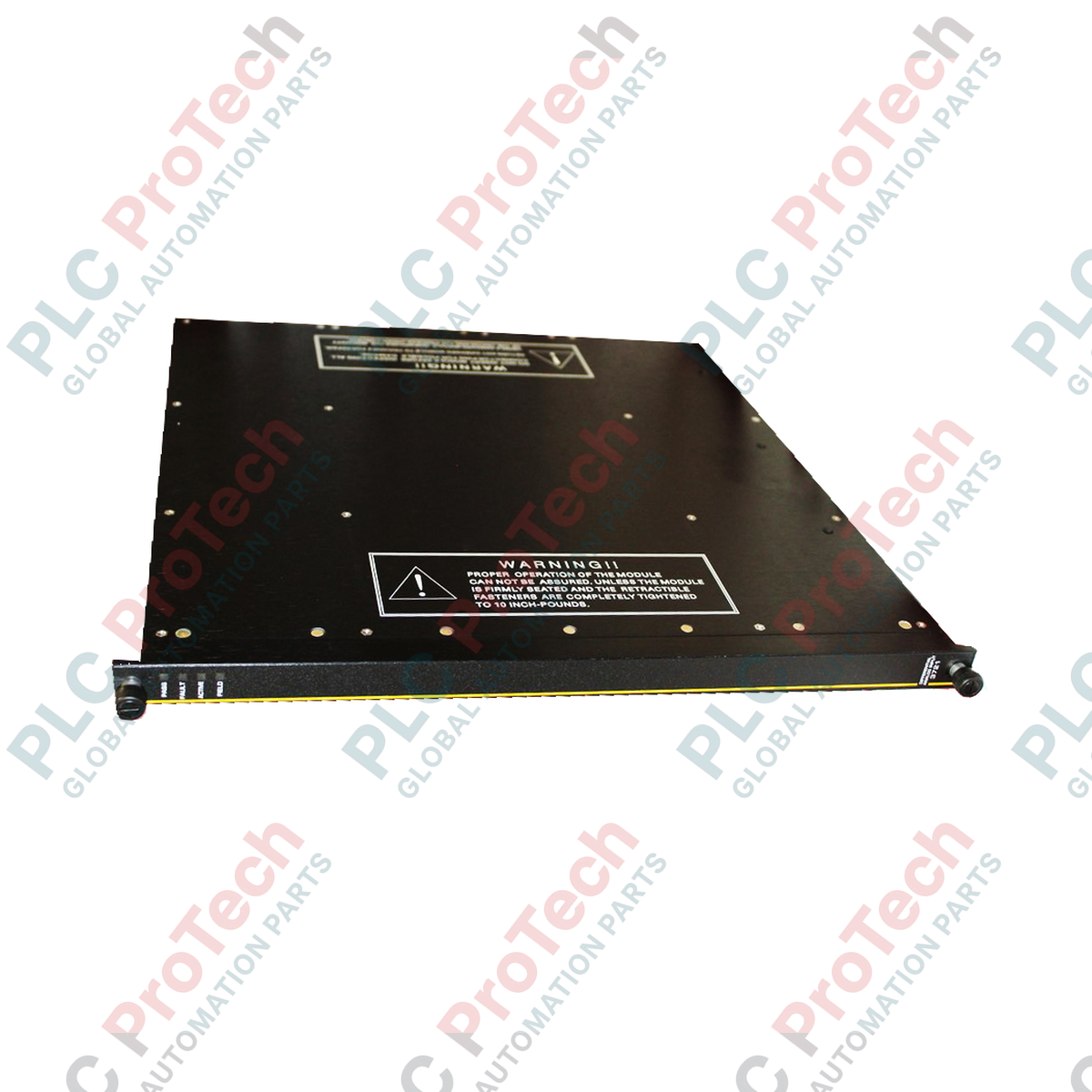

ماژول ۳۷۲۱ (3721) یک ماژول ورودی آنالوگ با چگالی بالا و افزونگی سهگانه (TMR) است که برای سیستم ایمنی Triconex طراحی شده تا حداکثر زمان کارکرد فرآیند و یکپارچگی ایمنی را تضمین کند. این ماژول با داشتن ۳۲ نقطه ورودی تفاضلی با اتصال DC، به طور خاص برای اتصال به حسگرهای حیاتی در محیطهای پرتقاضا مانند پالایشگاههای نفت و گاز، کارخانههای فرآوری شیمیایی و تأسیسات تولید برق طراحی شده است. با استفاده از معماری سهگانه، ماژول ۳۷۲۱ هر سیگنال ورودی را به طور مستقل در سه کانال پردازش میکند و با رأیگیری سختافزاری نقاط شکست منفرد را حذف میکند. نرخ بهروزرسانی سریع ۱۰ میلیثانیه و وضوح برنامهپذیر آن، این ماژول را برای عملکردهای ایمنی با سرعت بالا (SIF) که نظارت دقیق بر فشار، جریان یا دما برای جلوگیری از خرابیهای فاجعهبار سیستم حیاتی است، ضروری میسازد.
این 3721 این ماژول از طراحی سختافزاری سهگانه پیشرفتهای استفاده میکند تا دقت سیگنال در سطح طلایی را حتی در محیطهای صنعتی پر نویز الکتریکی حفظ کند.
مسیر ورودی سهگانه: هر یک از ۳۲ ورودی تفاضلی ایزوله شده و به سه مسیر ارتباطی اصلی مستقل هدایت میشود. این اطمینان میدهد که خرابی در یک مدار حسگر، حلقه ایمنی کلی را به خطر نمیاندازد.
دقت با وضوح بالا: این ماژول از وضوح برنامهپذیر ۱۲ بیت یا ۱۴ بیت پشتیبانی میکند که به مهندسان امکان میدهد تعادل بین جزئیات داده و سرعت پردازش را برقرار کنند. با دقتی کمتر از ۰.۱۵٪ از FSR، دادههای قابل اعتمادی برای محدودیتهای کنترل دقیق فراهم میکند.
حفاظت قوی سیگنال: برای محافظت در برابر خطاهای سیمکشی میدانی و نوسانات، این ماژول دارای حفاظت ورودی بیش از حد تا ۱۵۰ ولت DC یا ۱۱۵ ولت AC پیوسته است که به طور قابل توجهی خطر آسیب به سطح برد در هنگام خطاهای الکتریکی را کاهش میدهد.
| پارامتر | مشخصات |
|---|---|
| مدل | 3721 |
| برند | Triconex (اشنایدر الکتریک) |
| نوع ماژول | ماژول ورودی آنالوگ |
| کد رنگ | زرد |
| تعداد سیگنالهای ورودی | 32 سیگنال تفاضلی، با اتصال DC |
| محدوده ولتاژ ورودی | 0 تا 5 ولت DC یا -5 تا +5 ولت DC |
| محدوده جریان ورودی | 0 تا 20 میلیآمپر با مقاومت شانت 250 اهم |
| وضوح | 12 بیت یا 14 بیت قابل برنامهریزی |
| نرخ بهروزرسانی ورودی | 10 میلیثانیه |
| دقت | کمتر از 0.15٪ از FSR از 32 درجه تا 140 درجه فارنهایت (0 تا 60 درجه سانتیگراد) |
| مقاومت ورودی (بار) | 10 مگا اهم (DC)، حداقل |
| مقاومت ورودی در حالت خاموش بودن برق | 140 کیلو اهم (DC)، معمولی |
| رد حالت مشترک (معمولی) | -85 دسیبل (DC – 100 هرتز) |
| محدوده ولتاژ حالت مشترک | -12 ولت تا +12 ولت پیک |
| ایزولاسیون کانال به کانال | 420 کیلو اهم، معمولی |
| رد حالت عادی | -3 دسیبل در 23 هرتز؛ -8 دسیبل در 60 هرتز؛ -14 دسیبل در 120 هرتز |
| اندازهگیری بیش از محدوده ورودی | +6٪، -5.3 تا +5.3 ولت DC |
| حفاظت در برابر بیش از محدوده ورودی | 150 ولت DC مداوم، 115 ولت AC مداوم |
| توان منطق | کمتر از 12 وات |
| ایزولاسیون میدانی به سیستم | حداقل 800 ولت DC |
| شاخصهای وضعیت ماژول | موفق، خطا، فعال، میدانی |
| پوشش خطای تشخیص ورودی | حداقل تغییر ورودی: 2٪ از مقیاس کامل |
| دوره نمونهبرداری تغییر ورودی | 20 میلیثانیه |
| حداقل دوره مقایسه نادرست | 25 نمونه |
| سازگاری سیستم | سیستمهای Tricon نسخه 10.2 و بعد از آن |
| وزن خالص | 1.36 کیلوگرم |
| وزن حمل و نقل | 4.0 کیلوگرم |
چگونه بین وضوح 12 بیت و 14 بیت در 3721 جابجا شوم؟
وضوح از طریق محیط پیکربندی TriStation 1131 به صورت نرمافزاری قابل برنامهریزی است. تغییر این تنظیم به شما امکان میدهد ماژول را برای نیازهای خاص حسگر بهینه کنید بدون اینکه نیاز به تغییر سختافزار فیزیکی یا جامپرها باشد.
اگر سیگنال میدانی بیش از 5 ولت DC شود، چه اتفاقی میافتد؟
3721 شامل مدارهای حفاظتی مقاوم است. این ماژول میتواند در معرض مداوم تا 150 ولت DC قرار گیرد بدون اینکه آسیب دائمی به سختافزار وارد شود، اگرچه سیگنال در تشخیصهای سیستم به عنوان «بیش از محدوده» علامتگذاری میشود تا زمانی که به محدوده عملیاتی عادی بازگردد.
آیا 3721 با سیگنالهای 4-20 میلیآمپر سازگار است؟
مستقیماً، 3721 یک ماژول ورودی ولتاژ (0-5 ولت DC) است. برای نظارت بر حلقههای 4-20 میلیآمپر، باید از یک مقاومت شنت دقیق خارجی (معمولاً 250 اهم) در مجموعه ترمینال استفاده کنید تا سیگنال جریان به سیگنال 1-5 ولت DC سازگار با ماژول تبدیل شود.
بهترین روشهای سیمکشی تفاضلی: برای 32 نقطه تفاضلی، همیشه از کابلهای جفتپیچخورده محافظتشده با کیفیت بالا (STP) استفاده کنید. اطمینان حاصل کنید که شیلد فقط در یک انتها (معمولاً سمت شاسی) زمین شده باشد تا از ایجاد حلقههای زمین که میتوانند عملکرد رد حالت مشترک -85 دسیبل را کاهش دهند، جلوگیری شود.
مدیریت حرارتی: اگرچه ماژول برای دمای 0 تا 60 درجه سانتیگراد رتبهبندی شده است، پیکربندیهای با چگالی بالا (32 نقطه فعال) گرمای داخلی تولید میکنند. اطمینان حاصل کنید که فنهای شاسی Tricon تمیز بوده و جریان هوای عمودی بدون مانع فراهم میشود تا دقت مشخص شده 0.15٪ در بلندمدت حفظ شود.
گشتاور مونتاژ ترمینال: هنگام اتصال سیمهای میدانی به مجموعه ترمینال خارجی (ETA) مربوطه، گشتاوری معادل 0.5 تا 0.6 نیوتنمتر اعمال کنید. سفت نکردن کافی میتواند باعث انحراف سیگنال یا هشدارهای «ورودی باز» به دلیل لرزش در محیطهای صنعتی سنگین شود.
ماژول Triconex 3721 بهخاطر ایزولاسیون الکتریکی برتر و تحمل خطای بالا متمایز است. ساختار ورودی تفاضلی غیرمشترک آن، ایمنی استثنایی در برابر تداخل الکترومغناطیسی (EMI) فراهم میکند که هنگام قرارگیری حسگرها در نزدیکی موتورهای بزرگ یا درایوهای سرعت متغیر حیاتی است. این ماژول از تعویض Hot-Swap پشتیبانی میکند و به تیمهای نگهداری اجازه میدهد واحد معیوب را در حالی که کنترلر آنلاین است تعویض کنند و بدین ترتیب وضعیت «همیشه در دسترس» سیستم ایمنی حفظ شود. با استانداردهای ساخت مستقر در آمریکا و آزمایشهای محیطی دقیق، مدل 3721 عمر خدمات چند دههای را در سختترین کاربردهای صنعتی جهانی تضمین میکند.
