گیت‌وی Modbus TCP/RTU ویدمولر 1504470000 IE-GWT-MB-2TX-1RS232/485

Q: هدف دو درگاه اترنت در Weidmuller 1504470000 چیست؟

درگاههای دوگانه RJ45 (2TX) امکان اتصال زنجیرهای چندین دستگاه اترنت را در توپولوژی خطی فراهم میکنند؛ در نتیجه نیاز به سوئیچهای شبکه خارجی کاهش یافته و سیمکشی میدانی سادهتر میشود.

Q: آیا این گیتوی از ورودیهای برق افزونه پشتیبانی میکند؟

بله، این دستگاه از ورودیهای برق افزونه ۲۴ ولت DC از طریق ترمینال بلوک ۷ پینِ جداشدنی برخوردار است تا در صورت خرابی یکی از منابع برق، عملکرد پیوسته تضمین شود.

Q: محدوده دمای کاری IE-GWT-MB-2TX-1RS232/485 چیست؟

این گیتوی برای محیطهای سخت طراحی شده و از محدوده دمای کاری ۴۰- تا ۷۵ درجه سانتیگراد پشتیبانی میکند.

SKU IE-GWT-MB-2TX-1RS232/485

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Weidmuller
شماره محصول: IE-GWT-MB-2TX-1RS232/485
کشور سازنده:آلمان
نوع محصول: گیت‌وی‌های Modbus
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1000g
ابعاد: ۲۹ میلی‌متر x ۱۲۴.۵ میلی‌متر x ۸۹.۲ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

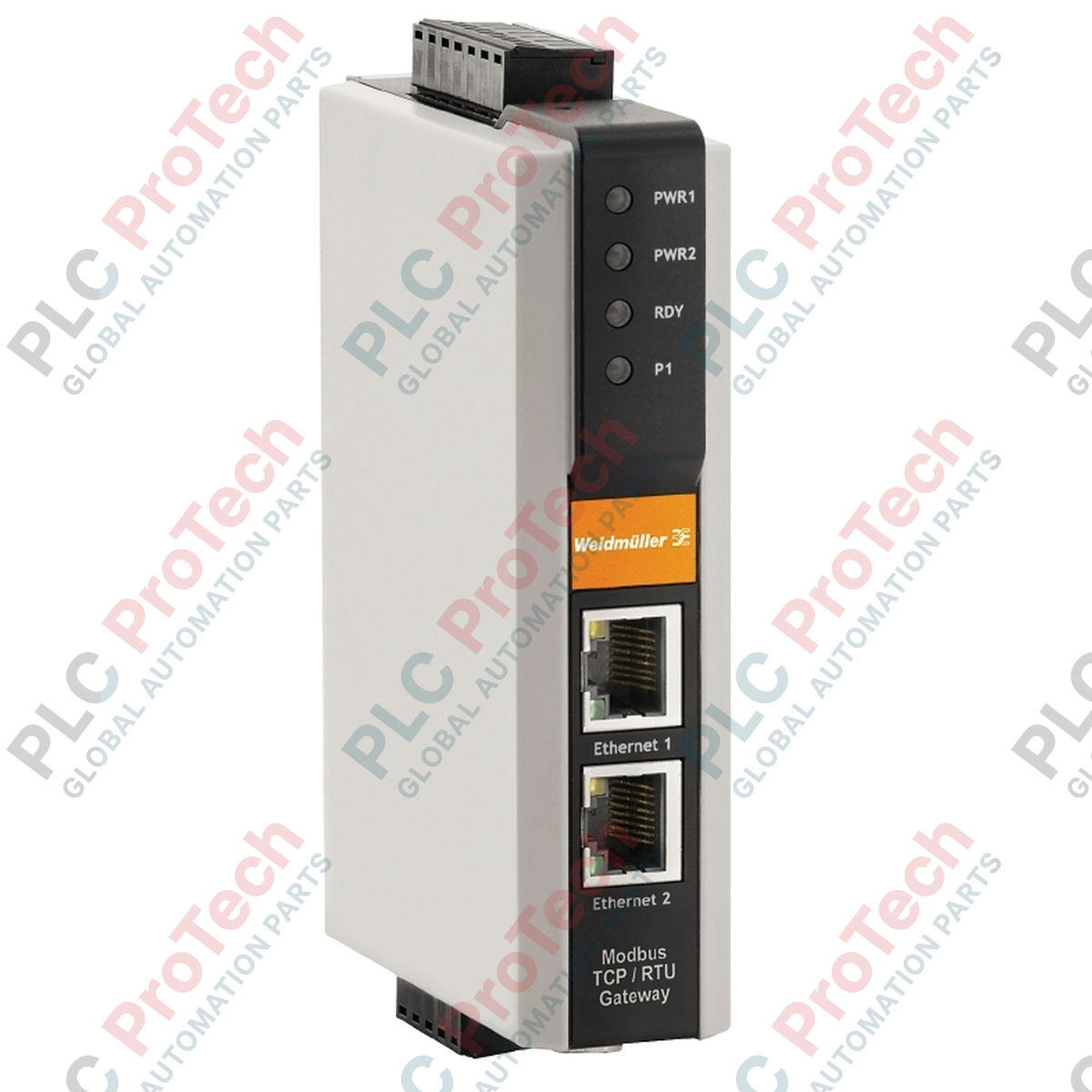

Weidmuller 1504470000 (مدل IE-GWT-MB-2TX-1RS232/485) با تسهیل ترجمه بی‌وقفه پروتکل بین Modbus RTU/ASCII سریال و شبکه‌های Modbus TCP مبتنی بر اترنت، به‌عنوان یک دروازه ارتباطی صنعتی طراحی‌شده برای محیط‌های اتوماسیون با قابلیت اطمینان بالا عمل می‌کند. این دستگاه تجهیزات میدانی سریال قدیمی را به معماری‌های کنترل مدرن مبتنی بر اترنت متصل می‌کند و انتقال داده با تأخیر کم و یکپارچه‌سازی پایدار شبکه را تضمین می‌کند.

ویژگی‌های کلیدی

دو درگاه اترنت (2TX) امکان توپولوژی‌های شبکه زنجیره‌ای و کابل‌کشی ساده‌تر را فراهم می‌کنند.
رابط سریال قابل انتخاب از طریق نرم‌افزار با پشتیبانی از پیکربندی‌های RS-232، RS-422 و RS-485.
ورودی‌های تغذیه افزونه 24 ولت DC برای به حداکثر رساندن زمان آماده‌به‌کاری سیستم و تاب‌آوری عملیاتی.
مسیریابی مجدد سریال و کنترل اولویت یکپارچه برای مدیریت بهینه ترافیک.
محفظه پلاستیکی فشرده و کم‌جا با درجه حفاظتی IP30، طراحی‌شده برای نصب روی ریل DIN استاندارد.

کاربردها

یکپارچه‌سازی شبکه اتوماسیون پست برق و پایش توان.
اتصال PLCها و RTUهای سریال قدیمی به سامانه‌های میزبان SCADA مدرن.
تله‌متری از راه دور تأسیسات تصفیه آب و فاضلاب.
پل ارتباطی برای اتوماسیون کارخانه و ارتباط ماشین‌به‌ماشین (M2M).

مشخصات فنی

پارامتر	مقدار
تولیدکننده	Weidmuller
شماره کالا (SKU)	1504470000
نام مدل	IE-GWT-MB-2TX-1RS232/485
درگاه‌های اترنت	2x RJ45 (10/100BaseT(X))
درگاه‌های سریال	1x RS-232/425/485 (نر DB9 یا گزینه‌های ترمینال بلوکی)
ولتاژ تغذیه	24 ولت DC (ورودی‌های افزونه)
نوع کانکتور	1 ترمینال بلوکی 7 پل قابل جداسازی
دمای کاری	-40 تا 75 درجه سانتی‌گراد
دمای نگهداری	-40 تا 85 درجه سانتی‌گراد
رطوبت نسبی محیط	5٪ تا 95٪ (بدون چگالش)
رده حفاظتی	IP30
جنس محفظه	پلاستیک
نوع نصب	ریل DIN
ابعاد (عرض x ارتفاع x عمق)	29 میلی‌متر x 124.5 میلی‌متر x 89.2 میلی‌متر
وزن خالص	190 g
وزن حمل (محاسبه‌شده)	1.0 کیلوگرم

اتصالات و رابط‌ها

رابط / ترمینال	تخصیص عملکردی
ترمینال بلوکی 7 پل	ورودی تغذیه افزونه 1 (V1+، V1-)، ورودی تغذیه افزونه 2 (V2+، V2-)، ارت عملکردی (FE)
درگاه‌های RJ45 (1 و 2)	رابط‌های اترنت 10/100BaseT(X) با تشخیص خودکار کراس‌اور MDI/MDI-X
درگاه سریال	پین‌های قابل پیکربندی نرم‌افزاری RS-232 (TxD، RxD، GND) / RS-485 (Data+، Data-، GND)

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

مدل IE-GWT-MB-2TX-1RS232/485 با دستگاه‌های استاندارد Modbus RTU که از طریق شبکه‌های دو سیمه RS-485 کار می‌کنند، سازگاری پسرو دارد. هنگام جایگزینی سرورهای سریال تک‌درگاه قدیمی، دو درگاه اترنت این مدل در توپولوژی‌های خطی ساده نیاز به سوئیچ خارجی را از بین می‌برند و هزینه کلی سخت‌افزار تابلو را کاهش می‌دهند.

دام‌های کاربردی و نکات مهندسی

در تابلوهای برق با تراکم بالا، برای حفظ خنک‌کاری با همرفت طبیعی، فضای کافی پیرامون محفظه پلاستیکی IP30 در نظر بگیرید. اگرچه این محفظه تا دمای ۷۵ درجه سانتی‌گراد نامی است، کارکرد مداوم در دماهای بسیار بالا بدون تهویه مناسب می‌تواند فرسودگی قطعات را تسریع کند. همیشه بررسی کنید تنظیمات مهلت زمانی کلاینت Modbus TCP برای تأخیر گذرگاه سریال، به‌ویژه هنگام نظرسنجی از چندین دستگاه RTU متصل به‌صورت زنجیره‌ای، مناسب باشد.

نکات راه‌اندازی و سیم‌کشی

هنگام سیم‌کشی شبکه RS-485، همیشه در هر دو انتهای فیزیکی خط ارتباطی یک مقاومت پایانه ۱۲۰ اهم نصب کنید تا از بازتاب سیگنال جلوگیری شود. اطمینان حاصل کنید که ترمینال زمین عملکردی (FE) روی بلوک ۷ پین، برای محافظت از مدارهای فرستنده‌گیرنده داخلی در برابر جهش‌های گذرای ولتاژ و تداخل الکترومغناطیسی، مستقیماً به یک صفحه زمین با امپدانس پایین متصل است.

راهنمای نصب

هشدار حیاتی

پیش از نصب، سیم‌کشی یا خارج کردن گیت‌وی، همه منابع تغذیه را قطع کنید. قطع نکردن برق سیستم می‌تواند به برق‌گرفتگی، آسیب به تجهیزات یا رفتار غیرمنتظره سیستم کنترل منجر شود.

1

گیت‌وی را روی ریل DIN استاندارد TS 35 نصب کنید و مطمئن شوید مکانیزم قفل به‌طور محکم در جای خود چفت می‌شود.

2

ترمینال زمین عملکردی (FE) را برای اطمینان از ایمنی مناسب در برابر نویز، به سیستم اتصال زمین محلی وصل کنید.

3

منابع تغذیه افزونه ۲۴ ولت DC را به ترمینال‌بلوک ۷ پینِ قابل‌جداشدن سیم‌کشی کنید و پیش از برق‌دار کردن، قطبیت صحیح را بررسی کنید.

4

کابل‌های اترنت RJ45 و خطوط رابط سریال را متصل کرده و از محکم بودن همه اتصالات فیزیکی اطمینان حاصل کنید.

FAQ

هدف دو درگاه اترنت در Weidmuller 1504470000 چیست؟

درگاه‌های دوگانه RJ45 (2TX) امکان اتصال زنجیره‌ای چندین دستگاه اترنت را در توپولوژی خطی فراهم می‌کنند؛ در نتیجه نیاز به سوئیچ‌های شبکه خارجی کاهش یافته و سیم‌کشی میدانی ساده‌تر می‌شود.

آیا این گیت‌وی از ورودی‌های برق افزونه پشتیبانی می‌کند؟

بله، این دستگاه از ورودی‌های برق افزونه ۲۴ ولت DC از طریق ترمینال بلوک ۷ پینِ جداشدنی برخوردار است تا در صورت خرابی یکی از منابع برق، عملکرد پیوسته تضمین شود.

چگونه پورت سریال را برای RS-485 یا RS-232 پیکربندی کنم؟

پیکربندی رابط سریال (RS-232، RS-422 یا RS-485) از طریق ابزار مدیریت مبتنی بر وب یا نرم‌افزار پیکربندی گیت‌وی، به‌صورت نرم‌افزاری قابل انتخاب است.

محدوده دمای کاری IE-GWT-MB-2TX-1RS232/485 چیست؟

این گیت‌وی برای محیط‌های سخت طراحی شده و از محدوده دمای کاری ۴۰- تا ۷۵ درجه سانتی‌گراد پشتیبانی می‌کند.
