تولیدکننده: Woodward
شماره محصول: 8200-1311
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنترلرهای دیجیتال
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 4500g
ابعاد: ۱۳۰ میلی‌متر × ۱۳۰ میلی‌متر × ۸۵ میلی‌متر (H × W × D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

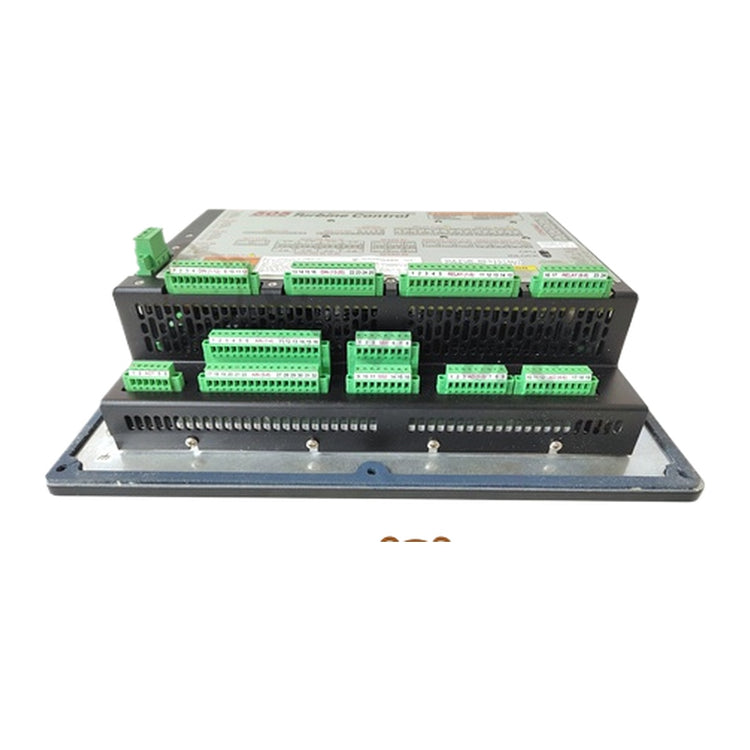

رگولاتور دیجیتال Woodward 8200-1311 505-XT یک سامانه کنترل توربین بخار قابل برنامه‌ریزی در محل است که برای توربین‌های بخار تک‌شیری، با بازه تقسیم‌شده، استخراجی یا ورودی، در کاربردهای محرک مکانیکی یا ژنراتوری طراحی شده است. 8200-1311 به‌صورت مستقل کار می‌کند یا برای مدیریت عملکرد توربین بخار و محدودسازی پارامترها، با سامانه کنترل توزیع‌شده (DCS) کارخانه ارتباط برقرار می‌کند. این دستگاه با استفاده از حلقه‌های PID یکپارچه، سرعت، بار، فشار ورودی، فشار استخراج/ورود، پارامترهای کمکی، فشار اگزوز و شتاب را کنترل می‌کند. این سامانه کنترل با تغذیه ورودی AC یا DC کار می‌کند و برای راه‌اندازی سیستم، تنظیم آنلاین و پایش پارامترهای فرایند، از یک رابط کاربری گرافیکی (GUI) داخلی همراه با نمایشگر و صفحه‌کلید استفاده می‌کند.
| پارامتر | مشخصات |
|---|---|
| سازنده | وودوارد |
| شماره قطعه | 8200-1311 |
| محدوده ولتاژ توان ورودی | ۸۸ تا ۲۶۴ Vac / ۹۰ تا ۱۵۰ Vdc |
| فرکانس توان ورودی | ۴۵ تا ۶۵ هرتز (AC) |
| مصرف توان (AC) | حداکثر ۷۳ W، حداکثر ۱٫۶ A |
| مصرف توان (DC) | حداکثر ۷۳ W، حداکثر ۰٫۸ A |
| زمان نگهداشت ولتاژ خروجی | بیش از ۳۰ میلی‌ثانیه در ۱۱۰ Vac، بیش از ۱۲۰ میلی‌ثانیه در ۲۲۰ Vac |
| ایزولاسیون نسبت به زمین | بیش از ۱۵۰۰ Vrms |
| ایزولاسیون نسبت به سایر مدارها | بیش از ۳۰۰۰ Vrms |
| دمای کارکرد | ۳۰- تا ۷۰+ درجه سلسیوس |
| دمای نگهداری | ۳۰- تا ۷۰+ درجه سلسیوس |
| رطوبت | ۵٪ تا ۹۵٪، بدون چگالش |
| درجه حفاظت در برابر نفوذ | IP20 (پشت)، IP54 (قاب جلویی) |
| ورودی‌های حسگر سرعت | ۲ کانال (MPU: ۱ تا ۳۵ Vrms، ۱۰ هرتز تا ۳۵ کیلوهرتز؛ PROX: ۰ تا ۳۲ Vdc، ۰٫۰۴ هرتز تا ۳۵ کیلوهرتز) |
| خروجی برق حسگر Prox | 24 Vdc ± 14%، 0-200 mA در هر کانال |
| ورودی‌های آنالوگ | 8 کانال (4-20 mA، تفکیک‌پذیری 16 بیتی، دیفرانسیلی/با تغذیه حلقه) |
| خروجی برق حلقه | 24 Vdc ± 14%، 0-250 mA |
| خروجی‌های آنالوگ | 6 کانال (4-20 mA، تفکیک‌پذیری 14 بیتی، بار 0 تا 600 اهم) |
| خروجی‌های عملگر | 2 کانال (قابل پیکربندی به‌صورت 4-20 mA یا 20-200 mA) |
| ورودی‌های گسسته | 20 کانال (با برق کنتاکت) |
| خروجی‌های رله | 8 کانال (Form-C، یک تریپ اختصاصی، 7 کانال قابل پیکربندی) |
| پورت‌های اترنت | 4 پورت (10/100 مگابیت بر ثانیه، RJ45 ایزوله) |
| پورت‌های CAN | 4 پورت (ایزوله، تا 1 مگابیت بر ثانیه) |
| ارتباطات سریال | 1 پورت (RS-232 / RS-485 ایزوله، COM1) |
| پایه کانکتور | عملکرد |
|---|---|
| پایه 1 ورودی برق | ورودی برق L+ (+) |
| پایه 2 ورودی برق | ورودی برق L- (-) |
| پایه 3 ورودی برق | اتصال زمین EARTH / اتصال محافظ |
| پایه 1 کانکتور COM1 | ارسال RS-232 |
| پایه 2 کانکتور COM1 | دریافت RS-232 |
| پایه 3 کانکتور COM1 | مشترک سیگنال |
| پایه 4 کانکتور COM1 | محافظ (AC) |
| پایه 5 کانکتور COM1 | RS-485 (+) |
| پایه 6 کانکتور COM1 | مقاومت پایانی (+) |
| پایه 7 کانکتور COM1 | مقاومت پایانی (-) |
| پایه 8 کانکتور COM1 | RS-485 (-) |
| سرعت شماره 1، پایه‌های 1-2 | سیگنال ورودی MPU شماره 1 |
| سرعت شماره 1، پایه‌های 3-4 | سیگنال ورودی PROX شماره 1 |
| سرعت شماره 1، پایه‌های 5-6 | برق PROX شماره 1 (+24 Vdc / GND) |
| سرعت شماره 2، پایه‌های 9-10 | سیگنال ورودی MPU شماره 2 |
| سرعت شماره 2، پایه‌های 11-12 | سیگنال ورودی PROX شماره 2 |
| سرعت شماره 2، پایه‌های 13-14 | برق PROX شماره 2 (+24 Vdc / GND) |
