ماژول ورودی دمای ۴ کاناله سری X67 بی‌اندآر X67AT1322

مروری بر محصول و ابزار پایش حرارتی

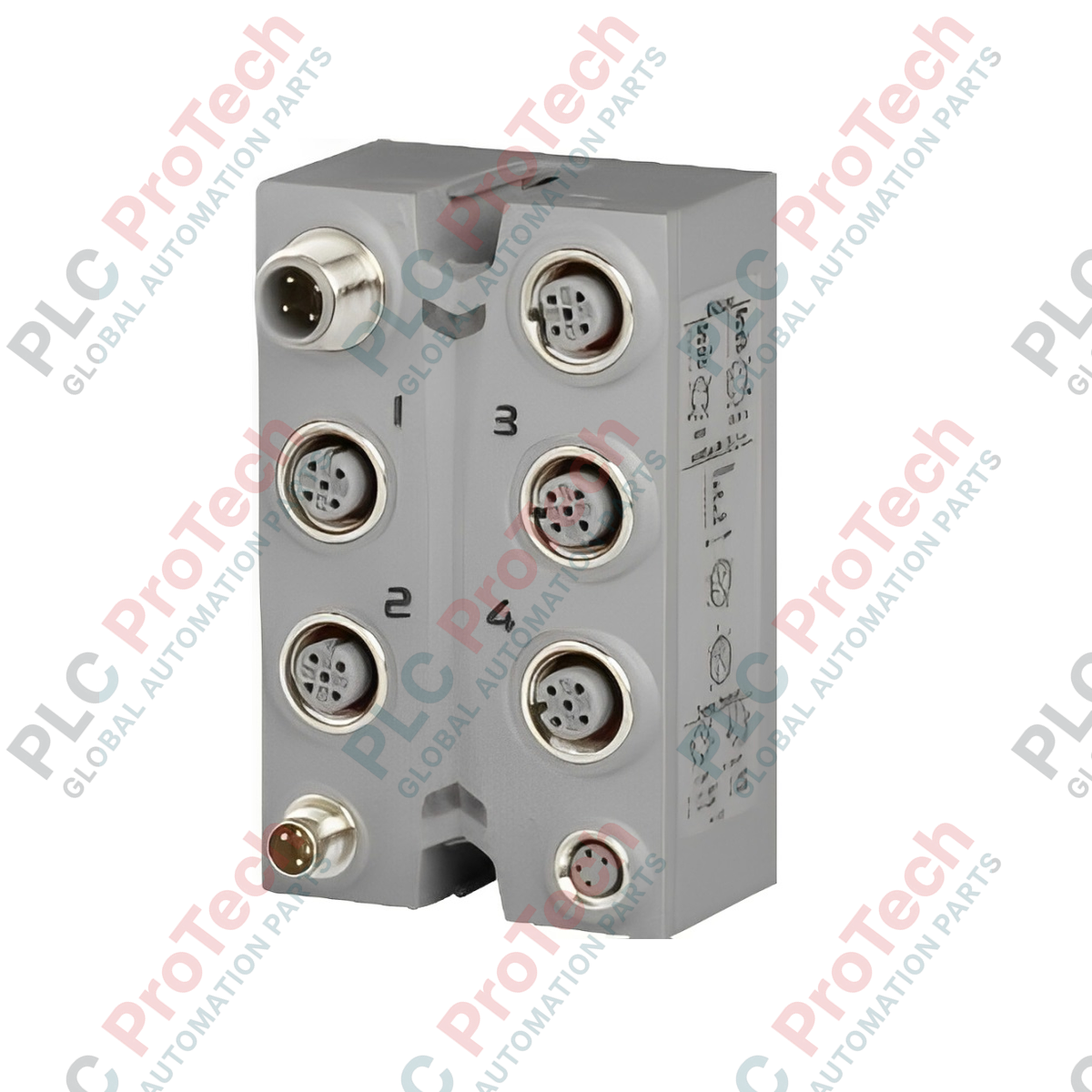

ماژول  X67AT1322 (X67 AT 1322) یک ماژول جمع‌آوری دمای غیرمتمرکز و پربازده است که برای  سیستم B&R X67 طراحی شده است. این ماژول که برای نصب در «سطح میدان» مهندسی شده، امکان اتصال مستقیم حسگرهای حرارتی را بدون نیاز به تابلو کنترل IP20 فراهم می‌کند. این ماژول با برخورداری از  ۴ ورودی یونیورسال، از طیف گسترده‌ای از حسگرهای دمای مقاومتی، از جمله  PT100، PT1000، KTY10-6 و KTY84-130 پشتیبانی می‌کند. این انعطاف‌پذیری، ماژول را در کاربردهایی مانند اکستروژن پلاستیک، پایش موتور و تهویه مطبوع که در آن بازخورد دقیق حرارتی برای پایداری فرایند ضروری است، به ابزاری indispensible تبدیل می‌کند. X67AT1322 با دیجیتالی‌کردن سیگنال‌ها در محل اندازه‌گیری، مسیرهای طولانی کابل آنالوگ را حذف کرده، تداخل الکترومغناطیسی را به‌طور مؤثر کاهش می‌دهد و یکپارچگی داده‌ها را در محیط‌های صنعتی سخت تضمین می‌کند.

معماری سخت‌افزار و پردازش سیگنال

این ماژول در محفظه‌ای مستحکم و کاملاً کپسوله قرار گرفته است که در برابر تنش مکانیکی زیاد مقاومت می‌کند. تجهیزات الکترونیکی داخلی با منبع تغذیه اسمی  24 VDC کار می‌کنند و محدوده کاری گسترده  18 تا 30 VDC را برای سازگاری با نوسانات شبکه‌های برق صنعتی ارائه می‌دهند.

• سازگاری با حسگر: معماری ۴ کاناله برای اندازه‌گیری مبتنی بر مقاومت بهینه شده و داده‌های با وضوح بالا را برای RTDهای استاندارد و حسگرهای سیلیکونی سری KTY فراهم می‌کند.

• مدار حفاظتی: حفاظت در برابر قطبیت معکوس یکپارچه، از خرابی سخت‌افزار هنگام خطاهای نصب جلوگیری کرده و قابلیت اطمینان عملیاتی بلندمدت را تضمین می‌کند.

• کارایی غیرمتمرکز: این ماژول به‌عنوان بخشی از خانواده X67، از طریق گذرگاه سیستم متصل می‌شود تا با حداقل تأثیر بر چرخه گذرگاه، به‌روزرسانی‌های سریع دما را به کنترلر اصلی ارائه دهد.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

ماژول چگونه بین انواع مختلف حسگر، مانند PT100 و KTY84، تمایز قائل می‌شود؟

نوع حسگر از طریق نرم‌افزار  B&R Automation Studio پیکربندی می‌شود. کاربران باید کانال‌های سخت‌افزاری را در پیکربندی I/O به منحنی مشخصه حسگر مربوطه نگاشت کنند تا مقادیر دمای خطی‌سازی‌شده دقیق به دست آید.

آیا می‌توان از این ماژول در محیط‌های بیرونی یا با رطوبت بالا استفاده کرد؟

بله، خانواده X67 برای محیط‌های دارای رتبه IP67 طراحی شده است. هنگامی که همه اتصالات M12 به‌درستی محکم شده و درگاه‌های بلااستفاده آب‌بندی شوند،  X67AT1322 محافظت کامل در برابر ورود گردوغبار و آب را فراهم می‌کند و برای نصب مستقیم روی ماشین‌آلات مناسب است.

آیا برای خرابی حسگر، عیب‌یابی داخلی وجود دارد؟

ماژول وضعیت‌های «مدار باز» و «اتصال کوتاه» را پایش می‌کند. اگر سیم حسگر قطع یا اتصال کوتاه شود، بیت عیب‌یابی در ثبات نرم‌افزار تنظیم می‌شود و PLC می‌تواند یک روال وضعیت ایمن یا هشدار را فعال کند.

پروتکل‌های مهندسی و نصب

• شیلدینگ و اتصال به زمین: برای اندازه‌گیری‌های RTD با دقت بالا، همیشه از کابل‌های حسگر شیلددار استفاده کنید. شیلد باید به بدنه کانکتور M12 متصل شود تا مسیری پیوسته به زمین ماشین ایجاد کند و اثر نویز 50/60 Hz بر اندازه‌گیری به حداقل برسد.

• گشتاور کانکتور M12: برای حفظ یکپارچگی IP67، کانکتورهای M12 باید با گشتاور  0.6 Nm محکم شوند. سفت‌کردن بیش از حد می‌تواند به اورینگ داخلی آسیب بزند، در حالی که سفت‌کردن ناکافی ممکن است موجب رانش سیگنال ناشی از رطوبت شود.

• افت ولتاژ: در زنجیره‌های طولانی X67، ولتاژ آخرین ماژول را پایش کنید. اطمینان حاصل کنید که این ولتاژ در بار کامل بالاتر از  18 VDC باقی بماند تا دقت تبدیل آنالوگ به دیجیتال داخلی حفظ شود.

مزایای مهندسی

 X67AT1322 در  ساخت ماشین‌های ماژولار عملکردی ممتاز دارد. از آنجا که این ماژول جمع‌وجور است (200 g) و به فضای تابلو نیاز ندارد، مهندسان می‌توانند بدون بازطراحی محفظه الکتریکی، نواحی دمایی را به ماشین اضافه کنند. محدوده گسترده دمای کاری آن (۲۵- تا ۶۰ درجه سلسیوس) امکان استفاده در سردخانه‌ها و همچنین در نزدیکی واحدهای فرایندی با حرارت بالا را فراهم می‌کند و یک پلتفرم سخت‌افزاری یکپارچه برای نیازهای متنوع پایش حرارتی ارائه می‌دهد.
