Le pilote AB_KT-1 est le chemin RSLinx Classic qui relie une carte d’interface ISA de la série KT à un réseau Data Highway Plus. Il reste la voie de programmation pratique pour de nombreuses lignes PLC-5 et SLC 500 qui n’ont jamais reçu de module Ethernet. Le pilote est étroitement lié aux cartes 1784-KT, 1784-KTX et 1784-KTX-D ; traiter un adaptateur USB PKTX ou U2D/U2HP comme s’il s’agissait d’une carte KT produit simplement une liste Available Drivers vide ou un état Error.

Une carte ISA, une instance AB_KT-1, un nœud DH+ octal unique — puis corrigez RSLinx avant tout téléchargement en production sur un support 2.50.

Cartes prises en charge et modèles similaires non pris en charge

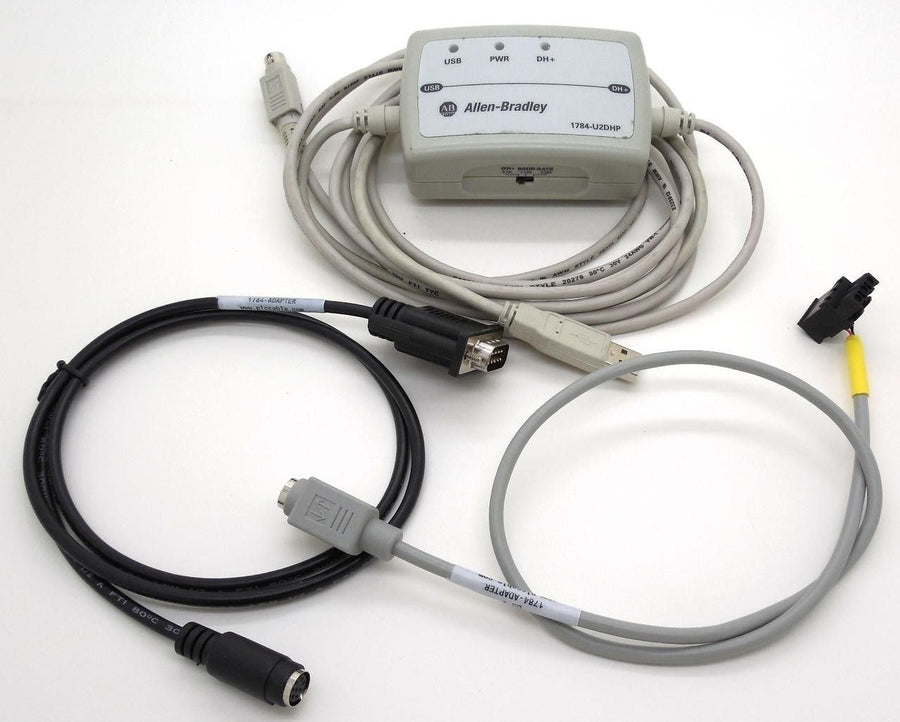

Les modèles 1784-PCMK, 1784-PKTX et 1784-U2HP ne sont pas des appareils AB_KT-1. Ils nécessitent leurs propres entrées de pilote et leurs propres numéros de nœud DH+.

Versions de RSLinx et KB33885

AB_KT-1 est fourni avec les versions de RSLinx Classic de l’ère CPR7 à CPR10, couramment utilisées sous Windows XP et sur les systèmes hôtes existants ultérieurs. RSLinx 2.50.00 (CPR9 SR2) constitue un cas particulier : la base de connaissances 33885 indique que les téléchargements AB_KT-1 non corrigés peuvent endommager la logique du PLC — des lignes peuvent sembler revenir à leur état précédent, des forçages peuvent s’inverser ou des sous-programmes peuvent être associés aux mauvaises adresses après un téléchargement pourtant apparemment réussi. Installez le correctif KB33885 ou passez à la version 2.51 ou ultérieure avant d’écrire dans un PLC-5 de production. Vérifiez la version de Rslinx.exe après l’application du correctif ; un échec de mise à jour peut laisser l’interface en version 2.50 alors que le chemin de téléchargement DH+ reste vulnérable.

Préparation du matériel et du BIOS

1. Éteignez le poste de travail XP (ou existant), puis insérez la carte KT/KTX dans un emplacement ISA libre.
2. Raccordez la dérivation DH+ Phoenix à trois broches en respectant la polarité : bleu = haut, noir = bas, transparent/blindage = drain.
3. Réglez les sélecteurs rotatifs du support sur un nœud octal unique (0–77) qui n’est pas déjà utilisé sur le réseau.
4. Dans le BIOS, réservez une IRQ libre (souvent 5, 7, 9, 10 ou 11) et une adresse de base d’E/S telle que 0x300 ; définissez « PnP OS » sur « No » pour l’ISA.
5. Démarrez Windows. L’assistant « Found New Hardware » peut échouer — c’est normal ; RSLinx fournit la liaison SST.

Liaison d’AB_KT-1 dans RSLinx

Installez RSLinx Classic, redémarrez, puis ouvrez Communications → Configure Drivers. Ajoutez AB_KT-1 (DH+), nommez l’instance, sélectionnez la carte ISA détectée et faites correspondre l’adresse du nœud aux sélecteurs rotatifs. Un état vert Running signifie que la carte a été initialisée ; un état jaune indique souvent que la carte fonctionne, mais qu’aucun trafic provenant d’un homologue n’est encore détecté. Les événements SST source 1001 avec le sous-code 0x0A indiquent un conflit d’IRQ ; le sous-code 0x0B indique un conflit d’adresse de base d’E/S.

Vérification et dépannage

Développez le pilote dans RSWho et vérifiez que chaque nœud PLC-5, SLC et PanelView apparaît en quelques secondes. Driver Diagnostics doit afficher des compteurs Good Tx / Good Rx qui s’incrémentent. Depuis RSLogix 5, parcourez le chemin dont la racine est AB_KT-1 et exécutez une vérification en lecture seule avant tout téléchargement. Un RSWho vide indique généralement une polarité DH+ inversée, l’absence de terminaison (150 Ω aux deux extrémités physiques), une incompatibilité de débit ou un nœud octal en double. Une corruption après un téléchargement apparemment réussi sur un support 2.50 renvoie à KB33885, et non à la logique à relais.

Les nouveaux postes Windows 10/11 doivent migrer vers le 1784-U2HP, des passerelles Ethernet ou une interconnexion ControlLogix plutôt que de forcer l’utilisation de l’ISA. Jusqu’à cette transition, conservez une carte KT/KTX fonctionnelle et une image RSLinx corrigée avec les autres ressources de communication PLC et PAC.
