Surveillance par automate programmable vs. capteurs de courant à pince

Les variables API et les mesures de courant par pince répondent à des questions différentes. Un contrôleur peut indiquer ce que la séquence a commandé, quel interverrouillage a bloqué le mouvement et quelle valeur de procédé a franchi une limite. Un capteur de courant signale une conséquence électrique sur un conducteur. Aucun des deux ne constitue automatiquement la vérité sur la production. Un projet de surveillance crédible commence par définir la décision à prendre, puis démontre que le signal choisi distingue les états de fonctionnement pertinents.

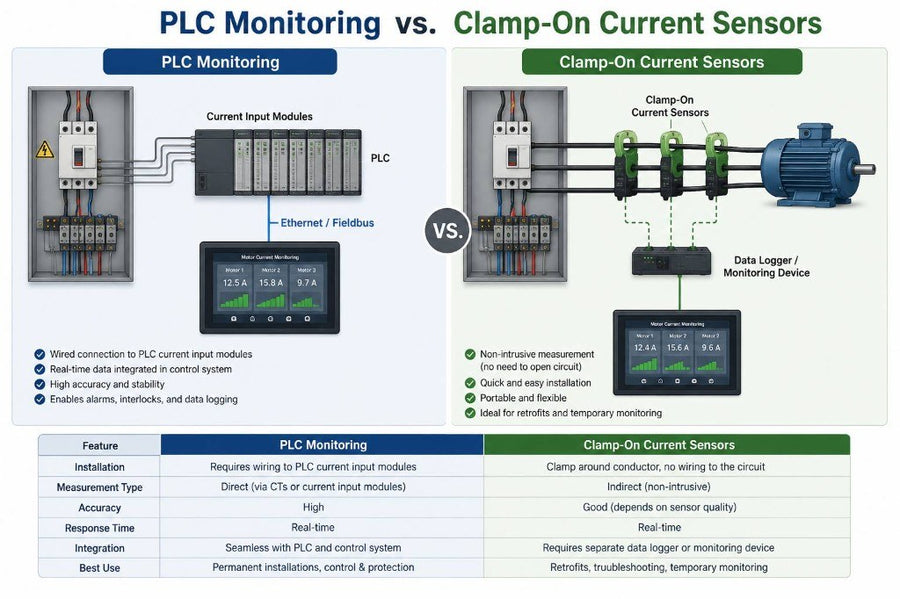

Les données de l’API fournissent le contexte de la séquence ; la mesure du courant fournit une observation électrique indépendante.

Ce que la surveillance de l’API peut démontrer

Lorsque le programme de la machine et sa documentation sont fiables, les données de l’API offrent le contexte le plus riche. Les commandes de marche, les autorisations, les étapes de l’automate d’états, les codes d’erreur, les compteurs de cycles, les identifiants de recettes et les valeurs analogiques peuvent expliquer non seulement qu’une machine s’est arrêtée, mais aussi pourquoi. Ces mêmes données peuvent permettre de corréler les événements entre les variateurs, les E/S déportées et une IHM. Elles constituent généralement la bonne source pour les enregistrements réglementés ou les limites de procédé, car leur signification et leurs unités d’ingénierie peuvent être définies explicitement.

Pourtant, une variable n’est fiable qu’à hauteur de sa logique. Un bit de marche moteur peut refléter une commande plutôt qu’un mouvement vérifié. Un compteur de cycles peut s’incrémenter avant que la pièce soit terminée. Un bit d’erreur peut être réinitialisé avant que l’historien ne l’interroge. Les ingénieurs doivent relier chaque variable candidate à l’événement physique, examiner les temporisations de scrutation et de mise à jour, puis tester les séquences anormales. Lire de nombreuses variables pratiques sans contrat de données crée un vaste jeu de données reposant sur des éléments probants faibles.

Ce qu’un capteur à pince peut démontrer

Une pince à transformateur de courant entoure un conducteur CA et réagit au champ magnétique créé par le courant. L’explication de Fluke sur le fonctionnement d’une pince à transformateur de courant décrit le conducteur comme le primaire et l’enroulement de la pince comme le secondaire. Les pinces à effet Hall peuvent mesurer le courant CA et CC, mais leur plage, leur bande passante, leur stabilité du zéro et leur sortie diffèrent. Le type de capteur doit être adapté à la forme d’onde et à l’entrée de surveillance permanente.

Le courant peut révéler la mise sous tension, les variations de charge, le courant d’appel, les calages, le fonctionnement à vide et les cycles répétitifs. À lui seul, il ne peut pas démontrer la qualité du produit, la vitesse de l’arbre, l’état commandé ou la raison d’une variation de charge. Un variateur de fréquence complique l’interprétation, car la forme d’onde n’est pas une sinusoïde propre à la fréquence du réseau et le courant moteur varie selon la vitesse, le couple, le comportement de la porteuse et le mode de commande. Une pince polyvalente ou un enregistreur à faible fréquence d’échantillonnage peut afficher une valeur tout en omettant le contenu de la forme d’onde nécessaire à une conclusion valide.

L’installation n’est non invasive que dans une certaine mesure

Un capteur à noyau ouvrant évite de débrancher le conducteur mesuré, mais son installation nécessite tout de même d’accéder à une enceinte sous tension, sauf si l’équipement est mis hors tension. Les travaux doivent respecter le programme de sécurité électrique du site, les caractéristiques assignées de l’équipement, la limite d’approche en cas d’arc électrique et la procédure de consignation. La pince se place normalement autour d’un seul conducteur, et non autour d’un câble multiconducteur complet transportant les courants d’alimentation et de retour, car les champs opposés peuvent s’annuler. La fermeture des mâchoires, le centrage du conducteur, les champs proches, l’orientation et la plage sélectionnée influencent la précision.

Pour un système permanent, faites la distinction entre une pince ampèremétrique portative et un transducteur de courant homologué. Le transducteur doit fournir une sortie compatible avec l’entrée de l’enregistreur ou de l’API, présenter une isolation et des catégories de mesure adaptées, avoir une charge correcte, être installé dans un boîtier avec une fixation sûre et disposer d’un étalonnage documenté. Un instrument de diagnostic temporaire ne constitue pas automatiquement un capteur permanent. Les transducteurs connectés à l’API peuvent être examinés avec les autres capteurs industriels et les entrées analogiques de l’installation.

L’échantillonnage et les seuils déterminent l’utilité des données

Un cycle qui dure deux secondes ne peut pas être classifié de manière fiable par une moyenne d’une minute. Choisissez un intervalle d’échantillonnage à partir de l’événement le plus court qui compte, puis tenez compte de la bande passante du capteur, du filtrage de l’entrée, de la mise en tampon de la passerelle, du délai réseau et de la bande morte de l’historien. Si le courant d’appel est important, utilisez un instrument conçu pour le capter ; Fluke précise qu’une fonction de mesure du courant d’appel est nécessaire pour cette mesure particulière. Si seul le temps de fonctionnement horaire importe, une agrégation plus lente peut suffire.

Établissez les seuils à partir de données de fonctionnement étiquetées plutôt que de l’intuition. Enregistrez des périodes connues d’inactivité, de production normale, de réglage, de bourrage, de mise en température, de maintenance et de défaut. Utilisez une hystérésis et une durée de persistance afin que le bruit proche d’une limite ne génère pas de changements d’état répétés. Réévaluez les seuils après toute modification du moteur, du réducteur, du variateur, du produit ou de la vitesse de fonctionnement. Une signature de courant correspond à une configuration de machine, et non durablement à un nom d’actif.

Cybersécurité et propriété des données

La surveillance d’une API ne crée pas intrinsèquement un risque cyber inacceptable, et la mesure du courant n’est pas intrinsèquement isolée du réseau. Le risque dépend de l’architecture. Même un protocole industriel en lecture seule ajoute un chemin réseau, des identifiants, des logiciels et un trafic qui nécessitent un inventaire, une segmentation, le principe du moindre privilège, des sauvegardes et une gestion des changements. À l’inverse, une passerelle de courant sans fil ou un enregistreur connecté au cloud crée ses propres identités, radios, processus de mise à jour et chemins de sortie des données.

Documentez le propriétaire de chaque source de données et la manière dont les pertes sont gérées. Un client de surveillance ne doit pas écrire dans le contrôleur, sauf si une fonction examinée séparément le requiert. Limitez le débit des requêtes, privilégiez les voies de communication prises en charge et testez la charge du processeur et du réseau. Pour les capteurs indépendants, documentez la mise en tampon locale, la synchronisation des horloges, la rotation des certificats ou des identifiants et le comportement en cas de perte de connectivité. Les indicateurs de disponibilité sont trompeurs lorsque les données manquantes sont silencieusement classées comme du temps d’arrêt.

Utilisez une conception hybride lorsque les divergences ont une valeur diagnostique

L’architecture la plus utile combine souvent une commande ou un état de l’API avec une observation de courant indépendante. Une commande active avec un faible courant peut indiquer un contacteur ouvert, le déclenchement d’une surcharge, une défaillance de câblage, un variateur désactivé ou un mauvais canal de courant. Une commande inactive avec un courant persistant peut indiquer un contacteur bloqué, une voie de dérivation, une autre charge sur le conducteur mesuré ou un mauvais mappage du signal. Une commande et un courant actifs avec une intensité anormale peuvent déclencher une investigation de maintenance sans prétendre identifier automatiquement le composant défaillant.

Conservez les protections et les interverrouillages dans le système de commande et de sécurité prévu à cet effet. Une plateforme de surveillance peut créer des avis, des ordres de travail ou des analyses, mais elle ne doit pas devenir une couche de déclenchement non documentée. Si le courant est nécessaire à la protection, utilisez un équipement conçu et validé pour cette fonction, avec le temps de réponse et le mode de défaillance appropriés. La précision de la surveillance et les performances de protection sont deux exigences différentes.

Tests de réception

Avant de généraliser un projet pilote, créez une matrice de tests couvrant chaque état que l’indicateur devra signaler. Comparez les variables de l’API, les données de courant, les observations des opérateurs et une référence fiable sur des équipes de production complètes. Vérifiez l’alignement des horodatages, le comportement au redémarrage, les arrêts brefs, les arrêts planifiés, la déconnexion du capteur, la panne de la passerelle et une variation de la charge du produit. Quantifiez les démarrages erronés, les arrêts manqués et les périodes non classifiées au lieu d’évaluer un tableau de bord à son apparence.

Pour le TRS, définissez la limite du temps de production planifié, l’événement qui démarre et termine un cycle et le traitement des micro-arrêts. Le courant peut bien estimer la disponibilité tout en ne fournissant aucun comptage qualité défendable. Les variables de l’API peuvent fournir les comptages, mais masquer des cycles mécaniquement incomplets. Utilisez chaque signal uniquement pour la partie de l’indicateur qu’il peut démontrer.

Jugement d’ingénierie

Choisissez la surveillance de l’API lorsque le contexte de la séquence, les valeurs de procédé, les recettes et le détail des défauts sont essentiels et que l’interface du contrôleur peut être exploitée en toute sécurité. Choisissez la mesure par pince lorsqu’un indicateur électrique indépendant fournit suffisamment d’éléments probants, lorsque l’équipement existant ne dispose pas d’une interface exploitable ou lorsqu’une campagne de diagnostic courte est nécessaire. Choisissez les deux lorsque la divergence entre la commande et la charge réduit le temps de dépannage. La meilleure conception n’est pas celle qui s’installe le plus rapidement ; c’est celle dont les affirmations restent vraies en cas de défaut, de maintenance, de perte de communication et de modification de la machine.
