L’émulation d’un mouvement bidirectionnel dans RSLogix 500 nécessite souvent un temporisateur qui fonctionne pendant la durée déjà passée dans la direction opposée. Un système d’entraînement de porte de garage en est le cas classique : si la cellule photoélectrique se déclenche après trois secondes de descente, la montée en sens inverse doit durer trois secondes, et non les six secondes du préréglage codé en dur. Cette exigence ne peut pas être satisfaite en modifiant l’accumulateur du temporisateur source. Le mot .ACC actif est écrasé par l’instruction du temporisateur à chaque scrutation tant que le rung est vrai. Le schéma durable consiste à capturer .ACC dans un entier sur un front à impulsion unique, puis à écrire cet entier dans le .PRE du temporisateur de destination avant d’activer le mouvement inverse.

Lire .ACC, le stocker temporairement via N7, puis écrire .PRE — ne traitez jamais l’accumulateur comme un point de consigne permanent.

Architecture du fichier de temporisateurs

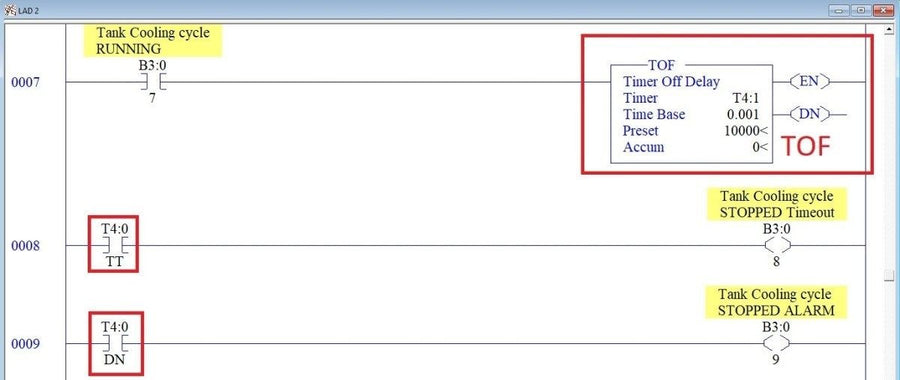

Chaque temporisateur SLC occupe trois mots : bits d’état (EN/TT/DN), .PRE et .ACC. Les bases de temps sont de 0,01 s, 0,1 s ou 1,0 s. Avec une base de 0,01 s, un préréglage de 600 équivaut à six secondes. La publication 1747-6.15 décrit en détail le comportement du jeu d’instructions.

Pourquoi l’écriture de MOV dans .ACC échoue

Tant que EN est vrai, l’instruction TON/TOF/RTO met à jour .ACC à chaque scrutation. Un MOV utilisateur vers .ACC est écrasé à la scrutation suivante, voire lors de la même scrutation. Recharger .ACC ne redéfinit pas non plus la cible de comparaison ; l’instruction compare .ACC à .PRE. Écrire un nouveau .PRE et redémarrer à partir de .ACC = 0 est la méthode contrôlée pour modifier la durée.

Capture avec ONS, transfert avec MOV

Rung de capture :
XIC Door_Going_Down  XIC Down_Timer/TT  ONS Capture_Bit  MOV T4:2.ACC N7:10

Rung de chargement du préréglage :
XIC Capture_Bit  MOV N7:10 T4:3.PRE

Rung de mémorisation :
XIC Capture_Bit  OTL Preset_Loaded

Rung par défaut (conditionné) :
XIC Door_Idle  XIO Preset_Loaded  MOV 600 T4:3.PRE

Rung d’effacement :
XIC Up_Timer/DN  OTU Preset_Loaded

RSLogix 500 n’accepte pas un MOV qui utilise le même élément de temporisateur comme source et destination. Passez toujours par un mot de fichier entier, tel que N7:10. Le bit de stockage ONS maintient la capture sur le front montant de la barrière afin qu’une entrée maintenue n’écrive pas le préréglage à chaque scrutation.

Machine à états autour du transfert

Notes de migration vers Studio 5000

Les temporisateurs Logix utilisent la même sémantique .PRE / .ACC, avec des adresses basées sur des tags. Capturez la valeur dans un DINT, écrivez-la dans le .PRE du temporisateur inverse et conservez la détection de front à impulsion unique avec ONS ou un équivalent. La base de connaissances A-43402 traite du transfert des valeurs accumulées vers d’autres tags sur ControlLogix ; les rôles des éléments correspondent au modèle SLC.

Vérifications des fronts lors de la capture de l’ACC et de l’écriture du PRE

Déclenchez la barrière à un temps écoulé connu et vérifiez que le préréglage inverse est égal à l’ACC capturé, à un tick de la base de temps près. Vérifiez que les préréglages par défaut ne sont chargés que lorsque Preset_Loaded est false. Les erreurs courantes consistent à écrire dans .ACC, à omettre l’étape entière, à effectuer la capture sans qualification /TT et à laisser un rung d’initialisation écraser .PRE après la capture. Gardez la documentation des temporisateurs cohérente avec les autres normes PLC et PAC lors de la migration de la logique de formation vers Logix.
