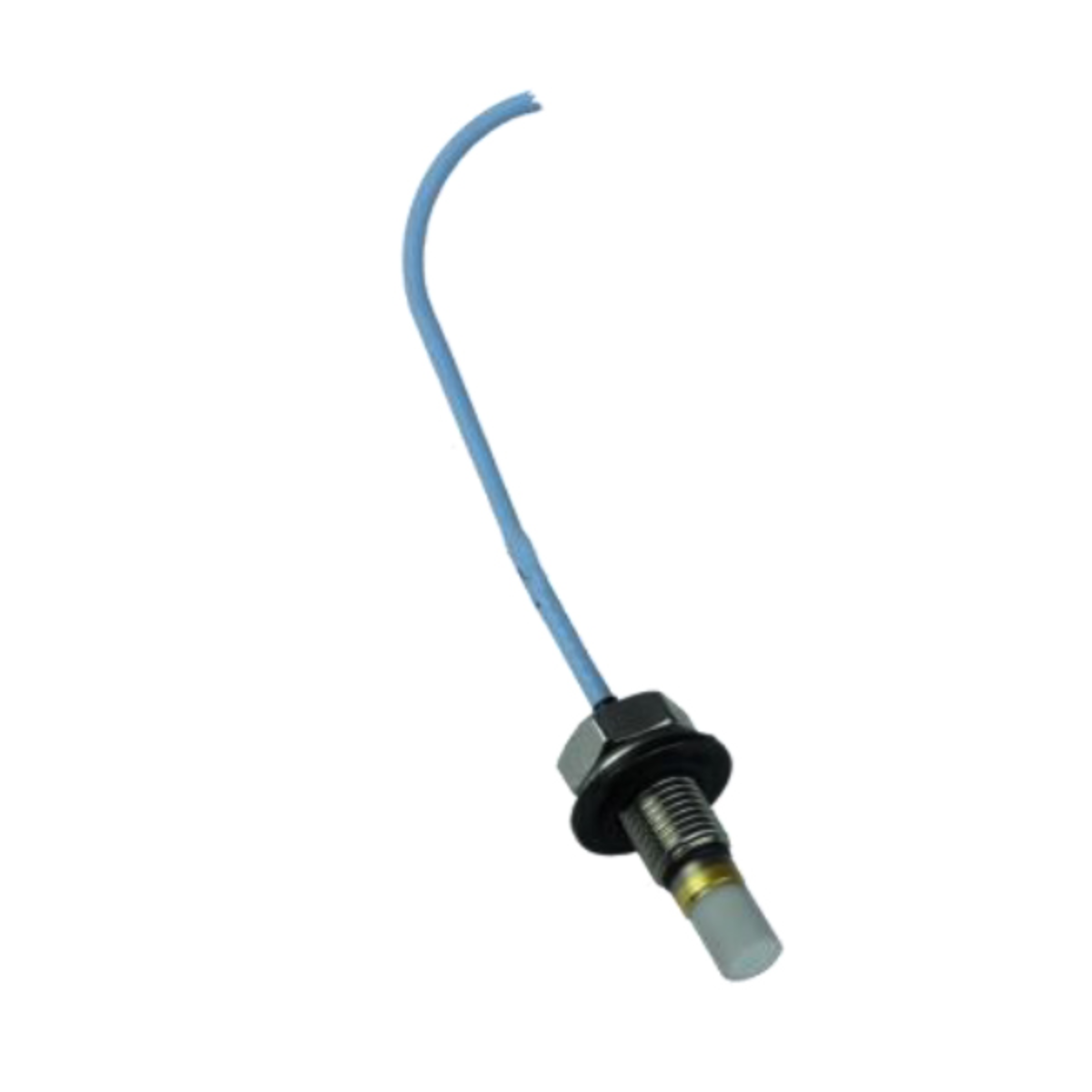

146054-032-10-02-05 Bently Nevada 3300 XL kerámiasapkás érzékelő

Termékáttekintés

A  146054-032-10-02-05 nagy megbízhatóságú, robusztus kivitelű örvényáramos elmozdulásérzékelő, amelyet a szabványos  Bently Nevada 3300 XL közelségi jelátalakító-rendszerhez fejlesztettek ki. A mérőcsúcsot borító speciális kerámiasapkával kialakított műszer kiváló fizikai védelmet nyújt a részecskék okozta erózió, a nagy sebességű folyadékbecsapódás és a vegyi korrózió ellen. A kritikus ipari folyamatok területén – többek között széntüzelésű erőművekben, petrolkémiai katalitikus krakkolóüzemekben és bányászati zagykezelési műveletekben – a  146054-032-10-02-05 segítségével felügyelik a nagy igénybevételnek kitett forgógépeket. A tengelyrezgés, az axiális tolóhelyzet és a dinamikus csapágyhézagok valós idejű követésével, szélsőséges környezeti terhelés mellett is pontos mechanikai telemetriát biztosít a 3500 védelmi rackhez. Ez a megelőző érzékelés védi a nagy értékű turbinákat és kompresszorokat, megelőzi a katasztrofális mechanikai meghibásodásokat, és jelentősen csökkenti a nem tervezett üzemi leállásokat.

A típusszám utótagjainak értelmezése

A  146054-032-10-02-05 rendelési jelölése merev cikkszám-mátrixon keresztül határozza meg a szerkezeti méreteket, a fizikai rögzítési jellemzőket, a csatlakozóelemeket és a biztonsági tanúsítványokat:

• 146054 (alapmodell): A 3300 XL 8 mm-es közelségi szondájának kivitelét jelöli, agresszív környezethez kialakított, fejlett kerámiasapkás mérőcsúccsal.

• 032 (menet nélküli hossz opciója): A ház 3,2 hüvelykes menet nélküli hosszszakaszát határozza meg, így a szondaház az adott csapágyház-geometriához igazítható.

• 10 (teljes hossz opciója): Az 1,0 méteres (3,3 lábas) teljes rendszer-elektromos hosszt jelöli, amelyhez pontos illesztés szükséges a hosszabbítókábelekkel és a Proximitor érzékelőkkel.

• 02 (csatlakozó- és kábelkivitel): Beépített, miniatűr koaxiális ClickLoc csatlakozót igazol, szabványos szigetelésű koaxiális kábelszerkezettel.

• 05 (hatósági jóváhagyási opció): Átfogó nemzetközi robbanásbiztos tanúsítványokat biztosít, többek között a veszélyes területen történő üzemeltetéshez szükséges CSA, ATEX és IECEx jóváhagyásokat.

Mechanikai és környezeti paraméterek

Gyakori kérdések ipari érzékelők üzemeltetéséről

Milyen üzemeltetési előnyöket nyújt a kerámiasapkás mérőcsúcs a hagyományos műanyag szondafelületekhez képest?

A szabványos közelségi szondák mérőcsúcsai polifenilén-szulfidból (PPS) készülnek, amely folyamatosan nagy sebességű folyadékcseppeknek, koptató pernyerészecskéknek vagy korrozív vegyi gőzöknek kitéve károsodhat vagy erodálódhat. A 146054-032-10-02-05 kerámiasapkája edzett fizikai pajzsként működik: ellenáll a kopásnak, megőrzi a szerkezeti integritást, és megakadályozza a mérési driftet.

Csatlakoztatható ez az 1,0 méteres szonda közvetlenül egy 3500 monitoring-rackhez hosszabbítókábel nélkül?

Nem. A közelségi jelátalakító-rendszerek szigorúan meghatározott, teljes kalibrált elektromos hosszúságokkal működnek, amelyekhez jellemzően 5,0 vagy 9,0 méteres illesztett hálózat szükséges. Az 1,0 méteres szondát megfelelő 4,0 vagy 8,0 méteres 3300 XL hosszabbítókábellel kell párosítani a Proximitor érzékelő által megkövetelt teljes elektromos hossz eléréséhez.

Hogyan akadályozza meg a ClickLoc csatlakozómechanizmus a jelvesztést nagy rezgésű gépházakban?

A miniatűr koaxiális ClickLoc csatlakozó automatikus mechanikus rögzítőreteszt tartalmaz. Összekapcsoláskor határozottan a helyére kattan, így megszünteti a kisfrekvenciás szerkezeti géprezgés okozta kilazulást, és megőrzi az alacsony feszültségű telemetriai jelút folytonosságát.

Mérnöki és telepítési útmutató

• DC-hézagfeszültség kalibrálása és mechanikai hézag:

  A 146054-032-10-02-05 szonda gépház menetébe történő beszerelésekor kalibrált digitális voltmérővel, a Proximitor „ProxOut” és „Com” kapcsaira csatlakoztatva, figyelje a DC-hézagfeszültséget. Állítsa be a szonda fizikai bemélyedését úgy, hogy a voltmérő pontosan -10,0 VDC értéket mutasson; ez felel meg a 3300 XL lineáris kalibrációs görbéje fizikai középpontjának. Gondoskodjon arról, hogy a céltárgy felülete tiszta, sima és homogén acélfelület legyen az elektromos kifutási hibák megelőzése érdekében.

• Kábelvezetés védelme és minimális hajlítási sugár:

  A szabványos koaxiális kábel kivezetését a gépházból erre szolgáló fém védőcsatorna-elemekben vezesse, a telemetriai vezetékeket pedig tartsa távol az erősáramú vezetékektől és a váltakozó áramú motorvezetékektől az elektromágneses zavarás mérséklése érdekében. A koaxiális kábelvezeték telepítés közbeni minimális hajlítási sugara szigorúan 25,4 mm (1,0 hüvelyk) legyen. Az éles megtörések vagy gyűrődések megváltoztathatják a belső koaxiális mag távolságát, módosíthatják a kábel kapacitását, és szerkezeti hibákat okozhatnak a dinamikus rezgésértékekben.

• Csatlakozóleválasztás és folyadékzáró tömítés:

  A ClickLoc csatlakozásnak tisztának, teljesen száraznak és a szerkezeti földelési útvonalaktól elszigeteltnek kell maradnia. A csatlakozás gépi csatlakozódobozban történő tömítése előtt húzzon az illesztésre vastag falú, rugalmas, öntapadó szilikonszigetelő szalagot vagy erre szolgáló csatlakozóvédő gumiharangot. Ez a védelem megakadályozza, hogy forró kenőolaj, nedvesség és vezetőképes szennyeződés behatoljon a mikromenetekbe, így elkerülhető a jelcsillapítás és a földhurok okozta hiba.
