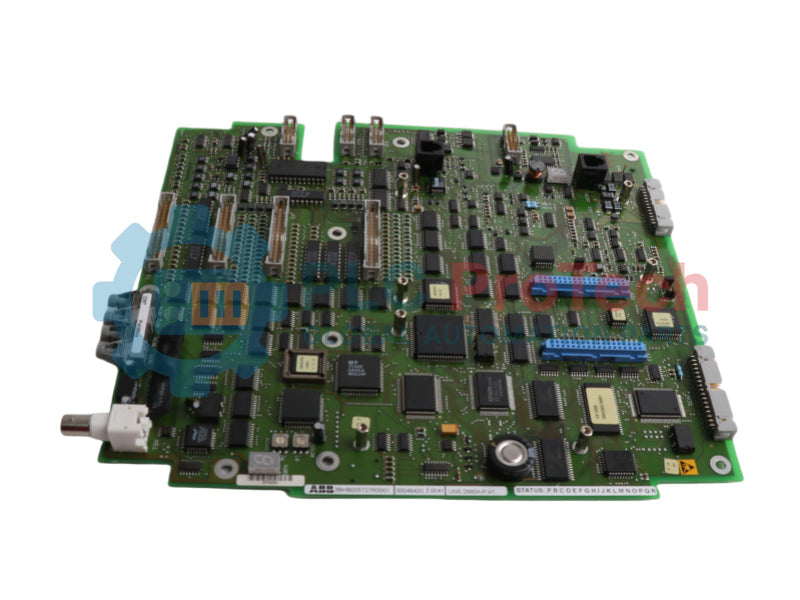

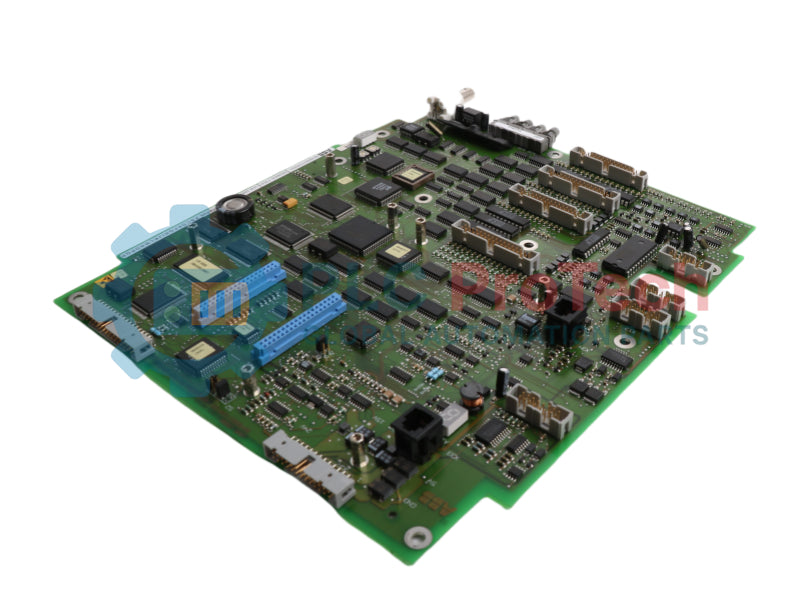

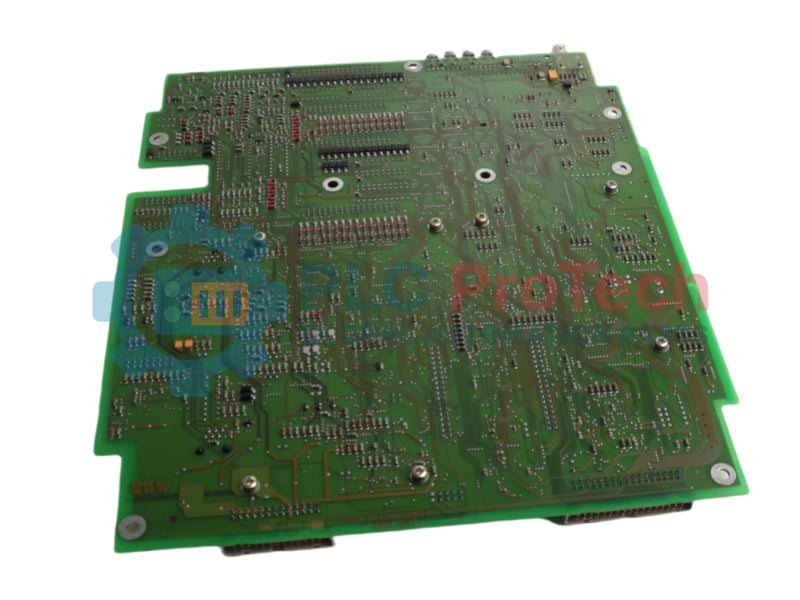

ABB 3BHB005727R0001 UNS2880A UNITROL 5000 gerjesztésszabályozó kártya

Leírás

Az ABB 3BHB005727R0001 (UNS 2880A-P, V1 modelljelölésű) központi vezérlőkártya (COB), amelyet az ABB UNITROL 5000 gerjesztőrendszerekhez fejlesztettek. A generátor-gerjesztési és automatikus feszültségszabályozási (AVR) konfigurációk központi feldolgozóegységeként a kártya valós idejű vezérlési algoritmusokat hajt végre, feldolgozza az analóg és digitális mezőjeleket, valamint gyújtóimpulzusokat generál a teljesítmény-tirisztoros konverterhíd számára.

A UNITROL 5000 architektúráján belül az UNS 2880A-P koordinálja az alrackszekrények közötti belső kommunikációt, és támogatja a kétcsatornás redundáns vezérlőkonfigurációkat. Közvetlenül csatlakozik többek között az UNS 0880 konverterinterfészhez (CIN), az UNS 2881 mérőegységkártyához (MUB) és az UNS 2882 kiterjesztett kapuvezérlőhöz (EGC), hogy nagy sebességű feszültségszabályozást és gépvédelmet valósítson meg.

A kártya terepi mérnöki feladatokra és folyamat hálózati integrációra kialakított optikai és soros csatornákat tartalmaz. Ezek közé tartozik az elosztott I/O-csomópontokhoz és helyi vezérlőpanelekhez használt optikai ARCnet-csatlakozás, a nagy sebességű meghajtóbusz-kommunikációt biztosító optikai DDCS-kapcsolat, a Commissioning and Maintenance Tool (CMT) segítségével végzett üzembe helyezéshez használt optikai HDLC-port, valamint két RS-485 panelbusz-interfész.

Jellemzők

• Központi processzoregység (COB) ABB UNITROL 5000 gerjesztőrendszerekhez
• Közvetlen kapuvezérlés és gyújtóimpulzus-generálás tirisztoros konverterhidakhoz
• Kétcsatornás redundáns működés támogatása csatornák közötti követéssel
• Beépített I/O: 32 digitális bemenet (24 VDC), 36 digitális kimenet (24 VDC), 7 analóg bemenet (10 V) és 8 analóg kimenet (10 V)
• Optikai ARCnet token-ring interfész valós idejű csomópont-szinkronizáláshoz és kezelőpanelekhez
• Optikai DDCS-interfész legfeljebb 4 Mbit/s adatátviteli sebességgel
• Dedikált optikai HDLC-interfész számítógépes diagnosztikához, paraméterbetöltéshez és CMT-segédprogramokhoz
• Dedikált hardveres interfészek az UNS 0880 CIN, az UNS 2881 MUB és az UNS 2882 EGC alrendszerkártyákhoz

Alkalmazások

• Központi szabályozás és automatikus feszültségvezérlés közüzemi és ipari szinkrongenerátorok gerjesztőrendszereiben
• Kétcsatornás redundáns vezérlés UNITROL 5000 rendszert használó turbó-, víz- és gázturbinás gerjesztőrendszerekhez
• Gyújtóimpulzus-generálás és zárt hurkú mezőáram-szabályozás statikus gerjesztési konverterekben
• Közvetlen cserealkatrész és karbantartási tartalék régebbi UNITROL 5000 gerjesztésvezérlő szekrényekhez

Műszaki adatok

Csatlakozások / interfészek

• ARCnet optikai portok: Adó- és vevőoptikai portok valós idejű kommunikációhoz más COB-vezérlőkkel, AF C094 panelekkel és elosztott ARCnet I/O-csomópontokkal.
• DDCS optikai csatorna (A130/A131): Legfeljebb 4 Mbit/s sebességen működő nagy sebességű optikai kapcsolat hajtásrendszerekkel és terepibusz-modulokkal folytatott kommunikációhoz.
• HDLC optikai csatorna (A132/A133): Számítógép csatlakoztatására szolgáló optikai kommunikációs port, operációs szoftverfrissítésekhez és CMT-karbantartó szoftverhez.
• RS-485 soros csatlakozók: Két soros csatorna, köztük az UNS 0874 szervizpanelhez (SPA) használt X33/X34 portok és a kiegészítő interfészcsatlakozáshoz használt X18 csatlakozó.
• Alrendszer-összekötő csatlakozók: Dedikált kártyacsatlakozók és szalagkábel-csatlakozók, amelyek közvetlenül az UNS 0880 CIN, az UNS 2881 MUB és az UNS 2882 EGC modulokhoz kapcsolódnak.
