Termékáttekintés

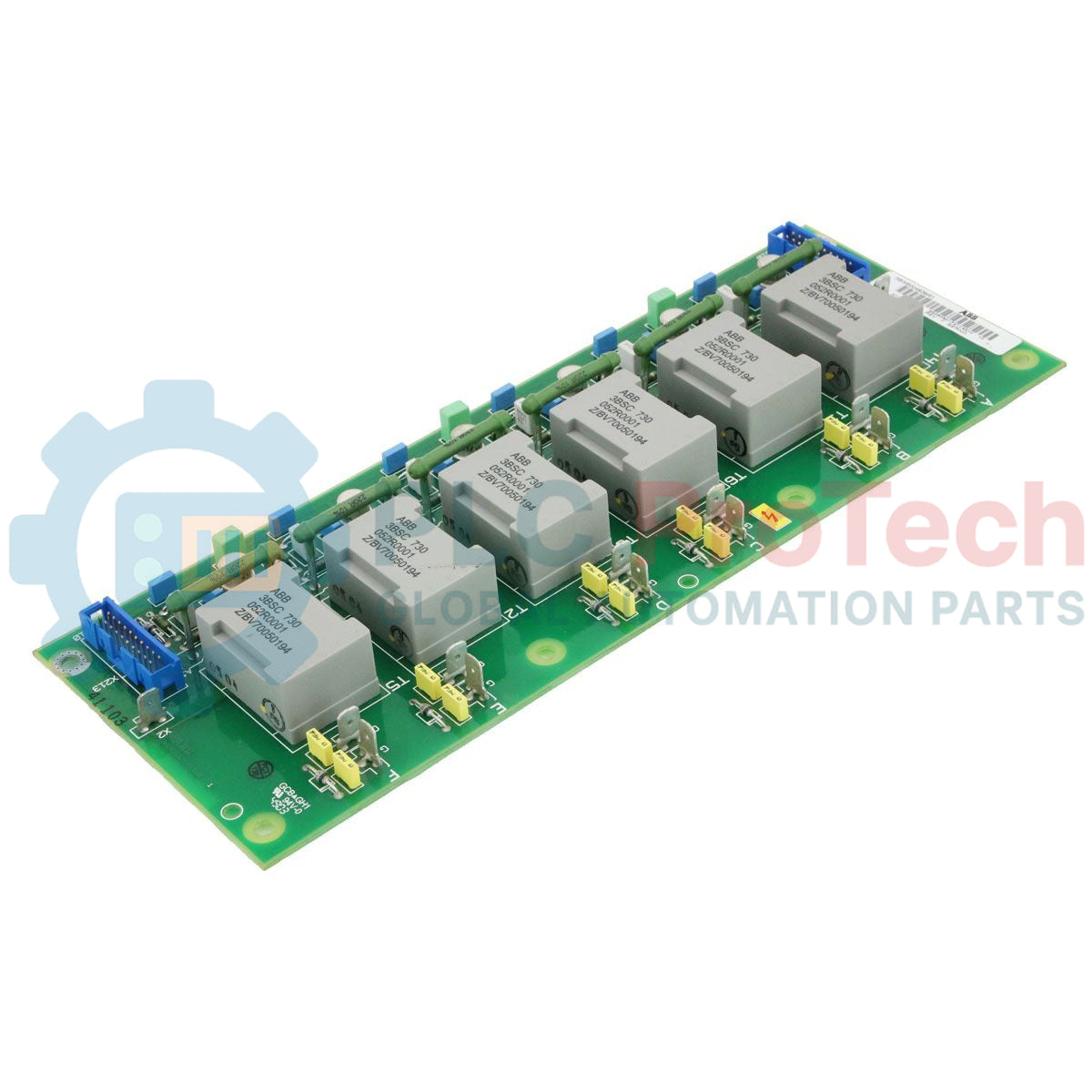

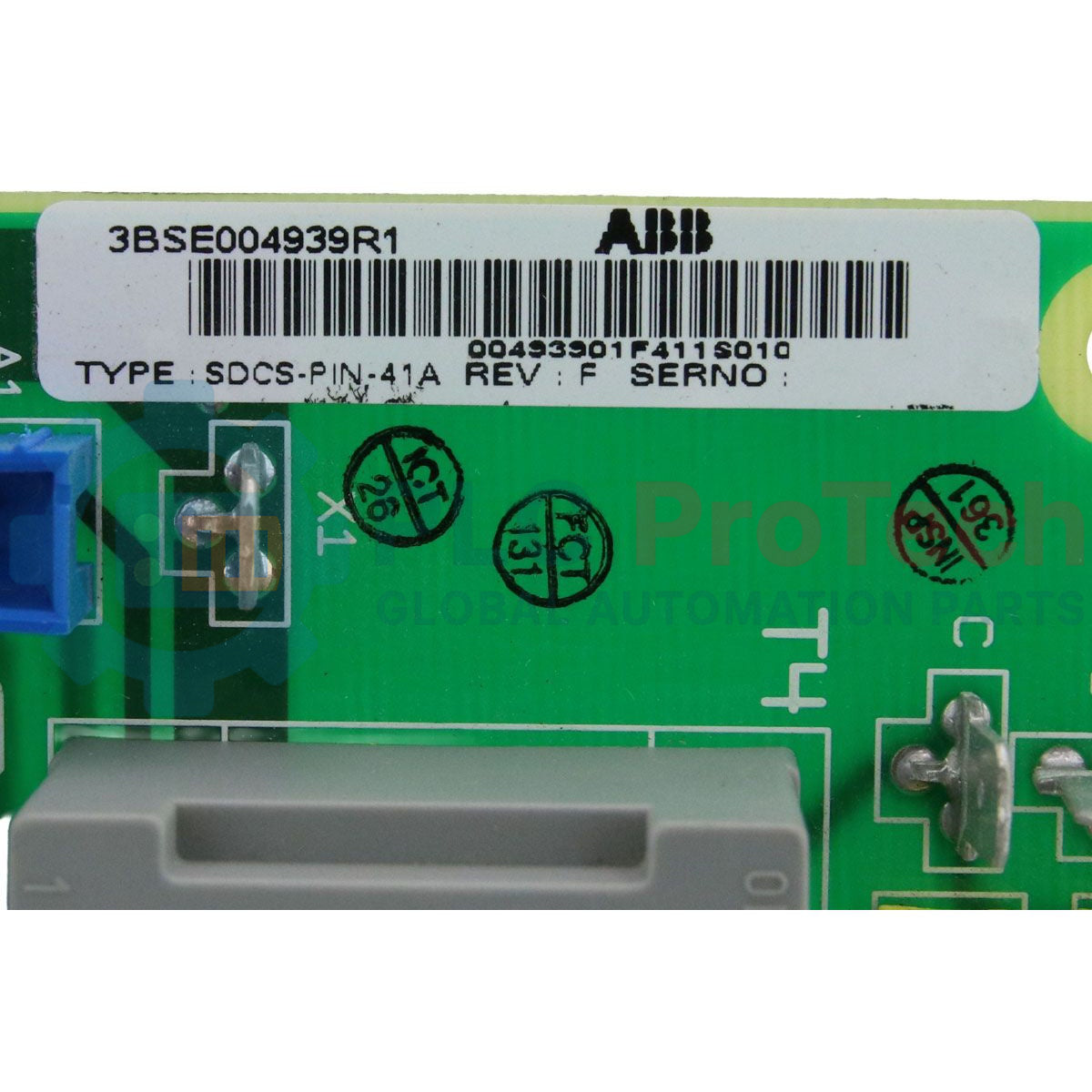

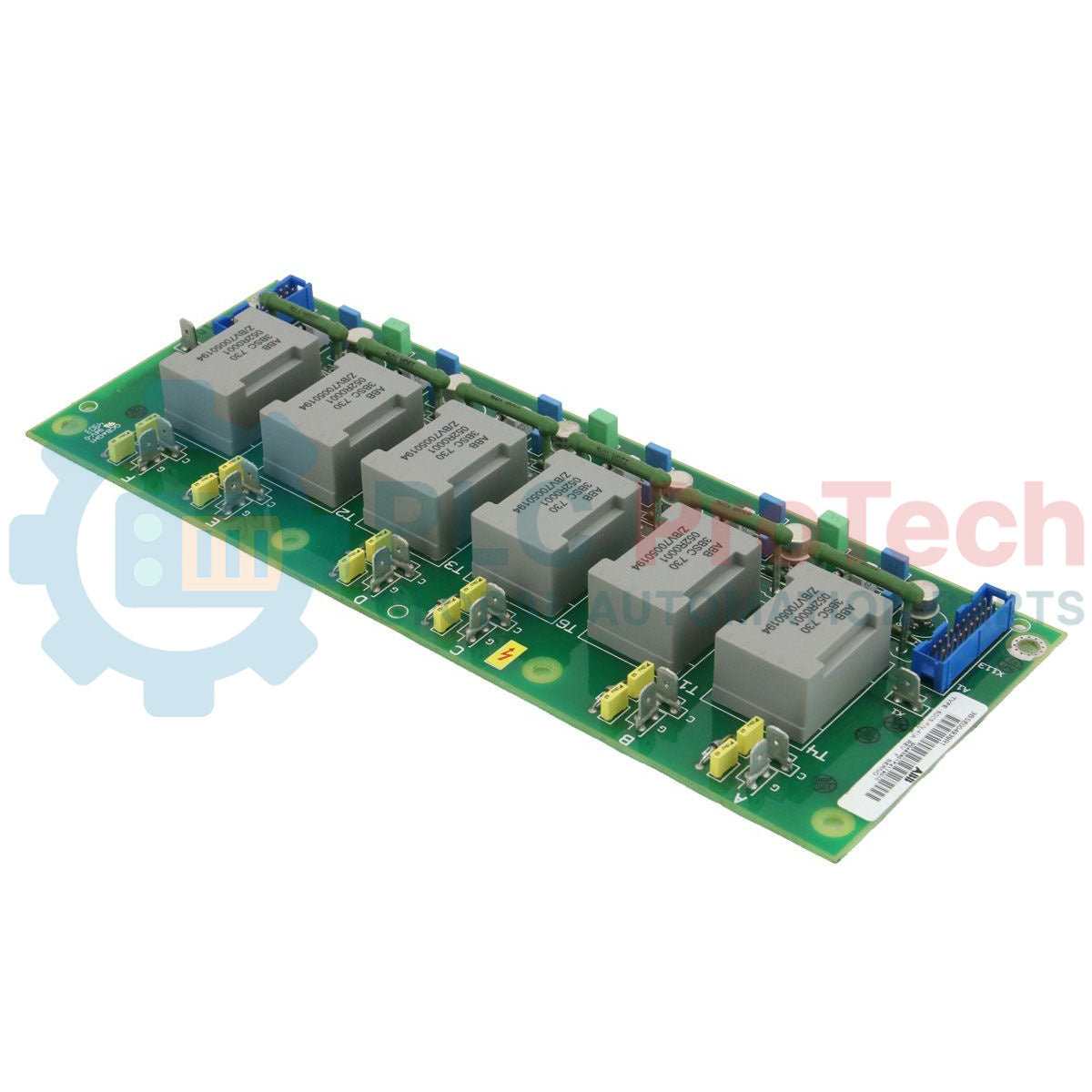

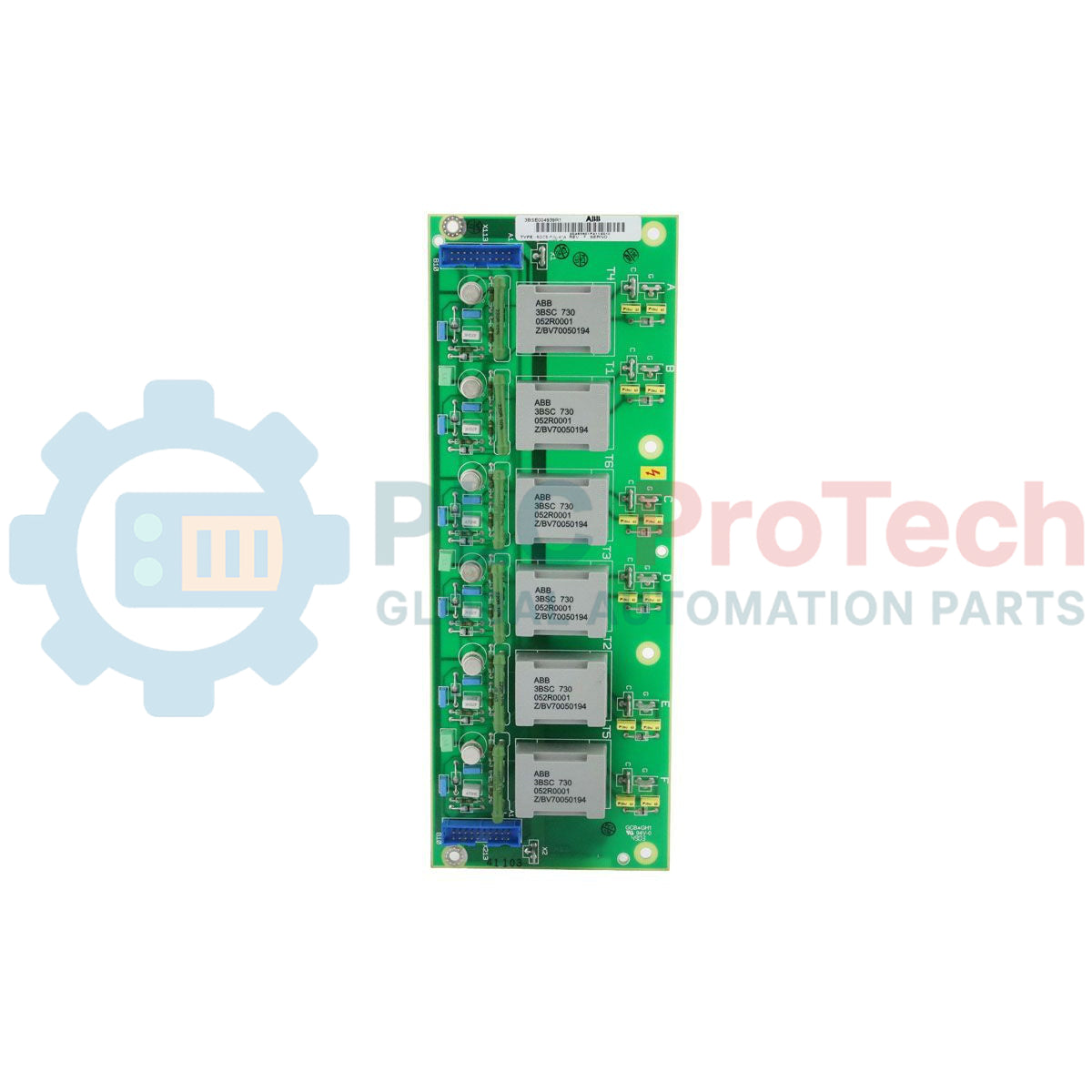

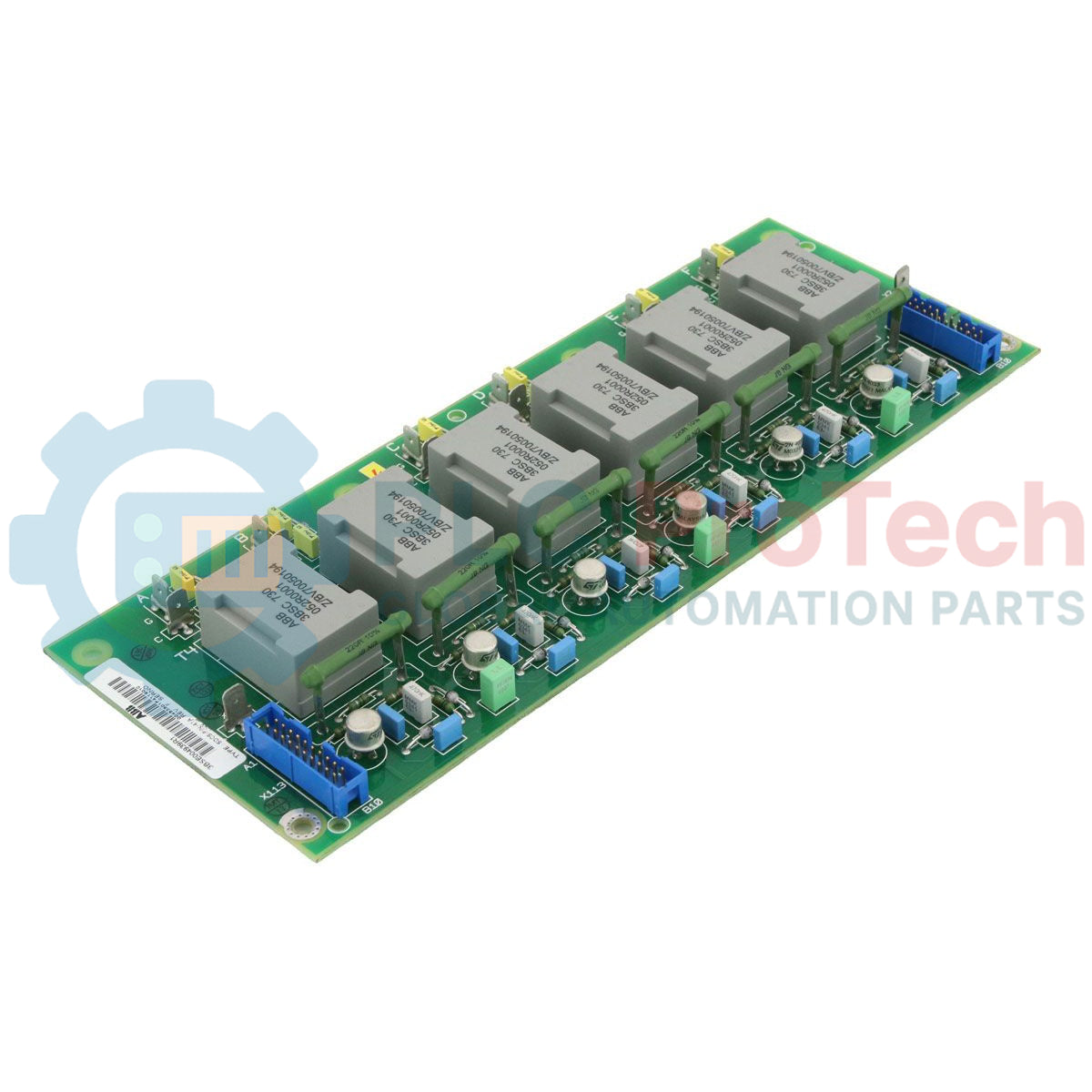

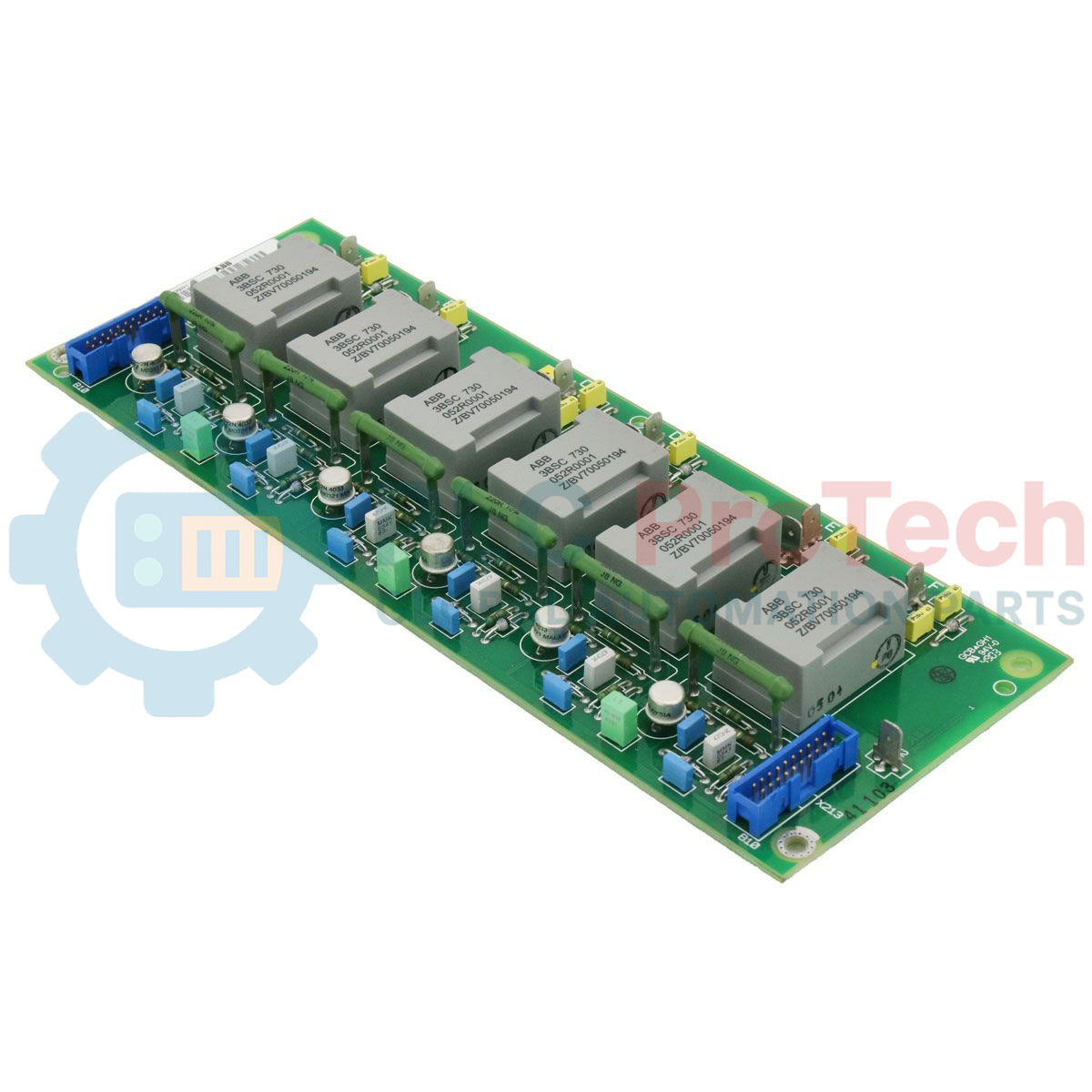

A SDCS-PIN-41A (3BSE004939R1) egy nagy pontosságú impulzustranszformátor-kártya, amelyet az ABB ipari teljesítményátalakítóinak kapuvezérlő áramköreihez terveztek. Ez a speciális kártya biztosítja a kritikus galvanikus leválasztást és jelerősítést az alacsony feszültségű vezérlőelektronika (SDCS-CON) és a nagy teljesítményű tirisztormodulok között. Elsősorban nagyméretű egyenáramú motorhajtásokban és gerjesztőrendszerekben használják az energiatermelés, a kohászat és a bányászat területén. Az SDCS-PIN-41A biztosítja, hogy a gyújtóimpulzusok maximális időzítési pontossággal érkezzenek. Elsődleges feladata az érzékeny vezérlési logika védelme a nagyfeszültségű tranziens jelenségektől, miközben megbízható tirisztorgyújtást biztosít, ami elengedhetetlen a nyomaték stabilitásának fenntartásához és a teljesítményfokozat súlyos meghibásodásainak megelőzéséhez.

Műszaki kialakítás

Az SDCS-PIN-41A hardverének alapját nagy megbízhatóságú impulzustranszformátorok sorozata képezi, amelyek az elektronikus vezérlőjeleket a nagy teljesítményű félvezetők kapuimpedanciájának leküzdéséhez szükséges nagyáramú impulzusokká alakítják. A kártya optimalizált elrendezése minimálisra csökkenti a szórt induktivitást, ami létfontosságú a többfázisú hídkapcsolások szinkronizált kapcsolásához szükséges gyors felfutási idők eléréséhez. Beépített védelmi elemeket tartalmaz a teljesítményáramkörből visszaverődő zaj elnyomására, és egyenletes impulzusszétosztást biztosít az összes vezérelt ágban. Az ABB moduláris hajtásarchitektúrájába való integrálásra tervezték; szabványos tűs csatlakozókon és rögzítési furatkiosztáson keresztül csatlakozik, ezáltal gyors helyszíni szervizelést tesz lehetővé, és csökkenti a kritikus teljesítmény-infrastruktúra javításához szükséges átlagos időt (MTTR).

Műszaki adatok

Műszaki GYIK

Mi az SDCS-PIN-41A transzformátorainak elsődleges feladata?

A transzformátorok elektromos (galvanikus) leválasztást biztosítanak a vezérlési logika és a nagyfeszültségű teljesítményrész között. Emellett átalakítják a gyújtóimpulzus feszültség- és áramjellemzőit annak biztosítására, hogy a tirisztor kapuja teljesen és gyorsan bekapcsoljon.

Használható ez a kártya 2- és 4-kvadránsos ABB-hajtásokban egyaránt?

Igen, amennyiben a hajtássorozat műszaki kézikönyve az SDCS-PIN-41A alkalmazását írja elő. Gyakran megtalálható a DCS 500 és DCS 600 rendszerekben, amelyek nagy igénybevételű ipari ciklusokhoz robusztus kapuimpulzus-átvitelt igényelnek.

Mik az impulzustranszformátor-kártya meghibásodásának jelei?

Gyakori tünet a motor nyomatékának ingadozása, az „Armature Overcurrent” hibák vagy a konkrét „Phase Loss” riasztások megjelenése. A szemrevételezés elszíneződést tárhat fel a transzformátorok körül, illetve helyi túlmelegedés következtében kifolyt kiöntőanyagot is észlelhetünk.

Mérnöki és telepítési útmutató

• Gyújtóimpulzus épsége: Ügyeljen arra, hogy az SDCS-PIN-41A és a tirisztorkapuk közötti vezetékek a lehető legrövidebbek legyenek, és sodrott érpárú vezetékekből álljanak. A hosszú vagy nem sodrott vezetékek növelik az induktivitást, ami lekerekítheti az impulzus felfutó élét, késleltetett vagy sikertelen tirisztorgyújtást okozva.

• Leválasztási távolság: A kártya telepítésekor tartsa be az impulzustranszformátor-kimenetek és a hajtáskeret közötti előírt légköz- és kúszóáramutakat. A por vagy a vezetőképes szénlerakódás ezeken a területeken nagyfeszültségű átívelési nyomvonalak kialakulásához vezethet, ami megkerülheti a leválasztást és károsíthatja a vezérlőelektronikát.

• Alkatrész-ellenőrzés: A rendszeres karbantartás során ellenőrizze, hogy nincsenek-e „hideg” vagy megrepedt forrasztási kötések a transzformátorok kivezetésein. A teljesítménytermekben fellépő hőtágulási és összehúzódási ciklusok miatt ezek a kötések idővel meghibásodhatnak, ami szakaszos gyújtóimpulzusokat és a hajtás rendellenes működését eredményezheti.

• Feszültség ellenőrzése: Üzembe helyezés előtt szigetelt mérőfejjel rendelkező oszcilloszkóppal ellenőrizze az impulzus alakját az SDCS-PIN-41A kimenetén. Az egészséges impulzusnak éles „hard firing” csúccsal kell rendelkeznie, amelyet tartós „back porch” áram követ, hogy a tirisztor a teljes vezetési időszak alatt bekapcsolt állapotban maradjon.
