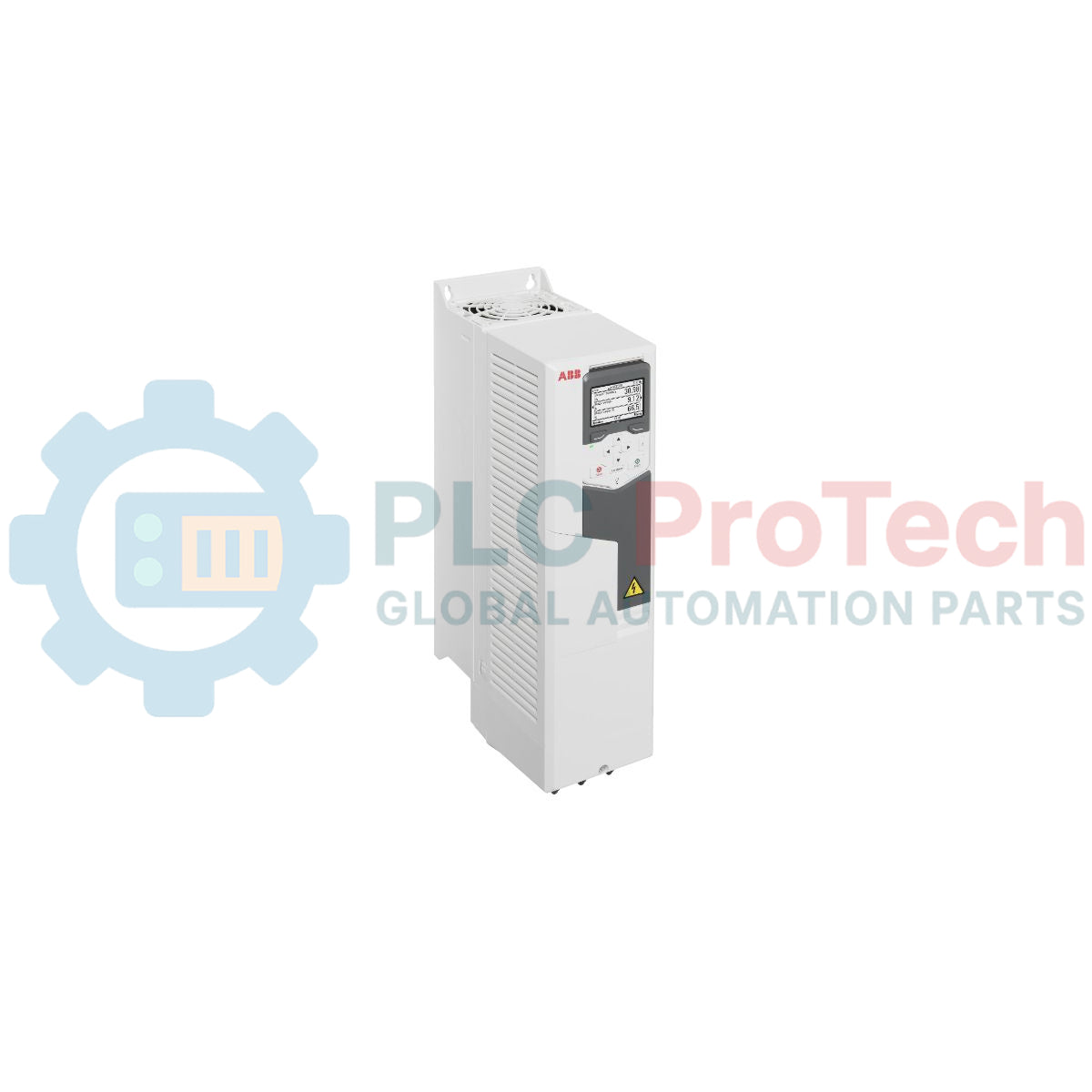

A megbízható és hatékony motorvezérléshez optimalizált, igényes környezetekbe szánt ABB ACS580-01-026A-4 univerzális, fali szerelésű frekvenciaváltó változó és állandó nyomatékú alkalmazásokhoz. A 3 fázisú, 400 V-os hálózaton 11 kW (15 LE) névleges teljesítményt biztosító készülék optimalizálja az energiafogyasztást, miközben egyszerű rendszerintegrációt tesz lehetővé. Az ACS580 sorozat részeként integrált vezérlőegységet, beépített harmonikus fojtót és alapfelszereltségként EMC-szűrőt tartalmaz, így szabványos szekrénykonfigurációkban minimálisra csökkenti a külső komponensek szükségességét.
| Paraméter | Specifikációs értékek |
|---|---|
| Gyártó | ABB |
| Modellkód | ACS580-01-026A-4 |
| Keretméret | R2 |
| Névleges kimeneti áram (I_N) | 26,0 A |
| Enyhe túlterhelés melletti áram (I_Ld) | 25,0 A |
| Nagy terhelés melletti áram (I_Hd) | 17,0 A |
| Névleges teljesítmény (P_N) | 11,0 kW (15,0 LE) |
| Bemeneti hálózati feszültségtartomány | 3 fázisú, 380–480 V AC (+10% / -15%) |
| Készülékház-védettségi osztály | IP21 / UL Type 1 |
| Üzemi hőmérséklet-tartomány | -15–50 °C (40 °C felett teljesítménycsökkentés alkalmazandó) |
| Analóg bemenetek | 2 x programozható (feszültség- vagy áramkonfiguráció) |
| Analóg kimenetek | 2 x programozható (0–20 mA tartomány) |
| Digitális bemenetek | 6 x programozható (24 V DC belső/külső logikai támogatással) |
| Relékimenetek | 3 x programozható (C forma, 250 V AC / 30 V DC, max. 2 A) |
| Beépített terepi buszcsatlakozás | Modbus RTU (EIA-485 interfész) |
| Szállítási tömeg (számított) | 6,80 kg (15,0 font) |
| Csomagolási méretek (számított) | 373 x 125 x 223 mm (magasság x szélesség x mélység) |
| Sorkapocs | Alapértelmezett jel-hozzárendelés | Elektromos jellemzők |
|---|---|---|
| +24V / DGND | Segédtápfeszültség-kimenet | 24 V DC, max. 250 mA áramellátás |
| DI1 | Indítási/leállítási parancs | Digitális bemenet, PNP/NPN-választás (12–30 V DC) |
| DI2 | Előre-/hátrameneti forgás | Digitális bemenet, PNP/NPN-választás (12–30 V DC) |
| AI1 | Külső sebességreferencia | Analóg bemenet: 0–10 V vagy 0/4–20 mA |
| OUT1, OUT2, OUT3 | 1–3 relékimenet | Átváltó érintkezők, névleges ellenállásos terhelés: 2 A 250 VAC mellett |
| OUT4, OUT5 (STO) | Safe Torque Off (kétcsatornás) | SIL 3 megfelelőség, fizikai biztonsági hurok bemenetei |
Az ACS580-01-026A-4 rendkívül robusztus cserelehetőséget kínál a megszüntetett, régebbi ACS550-01-023A-4 telepítésekhez. Bár szabványos R2 keretméretű környezetben azonos rögzítési furatkiosztást kínál, mindig ellenőrizze, hogy a külső paramétertérképek – különösen a dinamikus fékezési paraméterekhez vagy egyéni makrókonfigurációkhoz kapcsolódók – a helyszíni üzembe helyezés előtt a Drive Composer szoftverrel konvertálva lettek-e.
Ha az R2 keretméretű készülékház környezeti hőmérséklete meghaladja a 40 °C-ot, minden további 1 °C után lineáris, 1%-os áramcsökkentés lép életbe, egészen az 50 °C-os abszolút határértékig. A nagy igénybevételű munkaciklusok, például terhelt szállítószalagok esetén fellépő váratlan hőmérsékleti alulfeszültség- vagy túláram-leoldások elkerülése érdekében gondoskodjon arról, hogy a szellőzőnyílások megfeleljenek a gyári szabvány szerinti, felül és alul egyaránt 150 mm-es szabad térköznek.
Ne vezesse a vezérlőkábeleket a nagyfeszültségű motor kimeneti vezetékei mellett. Mindig alakítson ki 360 fokos árnyékolási földelési érintkezést minden bejövő vezérlőárnyékoló kábelnél közvetlenül a fém hajtáskábel-bevezető lemeznél. Külső 24 VDC-s opciók használatakor ellenőrizze, hogy a vezérlőpanel kapcsain a megfelelő átkötés megtörtént-e, így megelőzhetők a földhurok okozta jelváltozások.
Szerelje az R2 keretméretű egységet függőlegesen, sík, nem gyúlékony hátlapra, és rögzítse a felső és alsó szerkezeti füleket szabványos M5-ös rögzítőcsavarokkal.
Vezesse a szimmetrikus, háromfázisú betápvezetékeket az U1, V1 és W1 bemeneti kapcsokra, és földelje a bejövő PE-vezetéket a szekrény vázának földelőblokkjához.
A szimmetrikus, árnyékolt motorkábelt kizárólag az U2, V2 és W2 kapcsokra csatlakoztassa. Gondoskodjon arról, hogy a motorkábel rézárnyékolása 360 fokos bilinccsel legyen a hajtás földelőkonzoljához rögzítve.
Ellenőrizze, hogy a Safe Torque Off (STO) átkötő vezetékei megfelelően vannak-e bekötve az OUT4/OUT5 kapcsokra, kivéve, ha külső, fizikai, kétcsatornás vészleállító biztonsági relék vannak csatlakoztatva.
