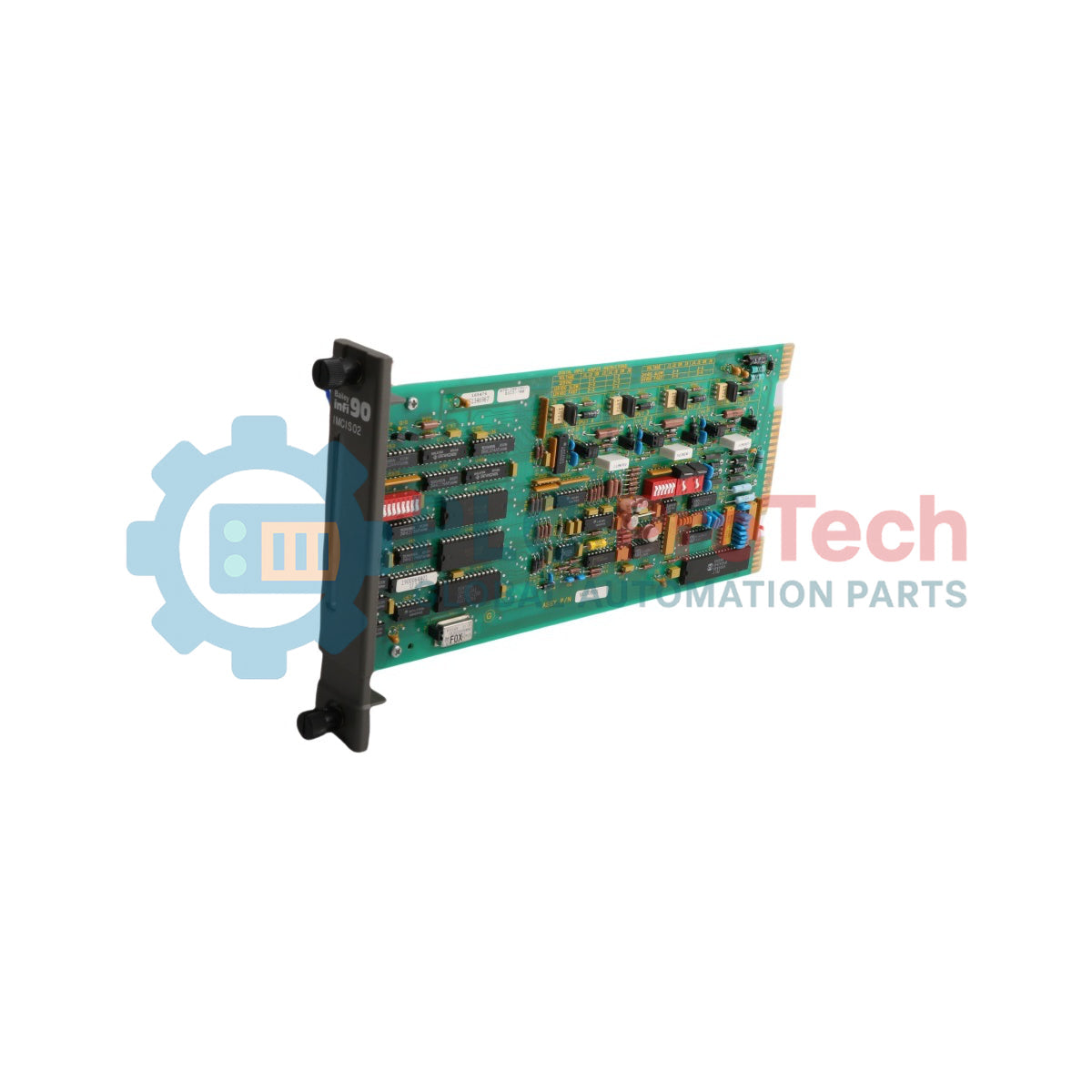

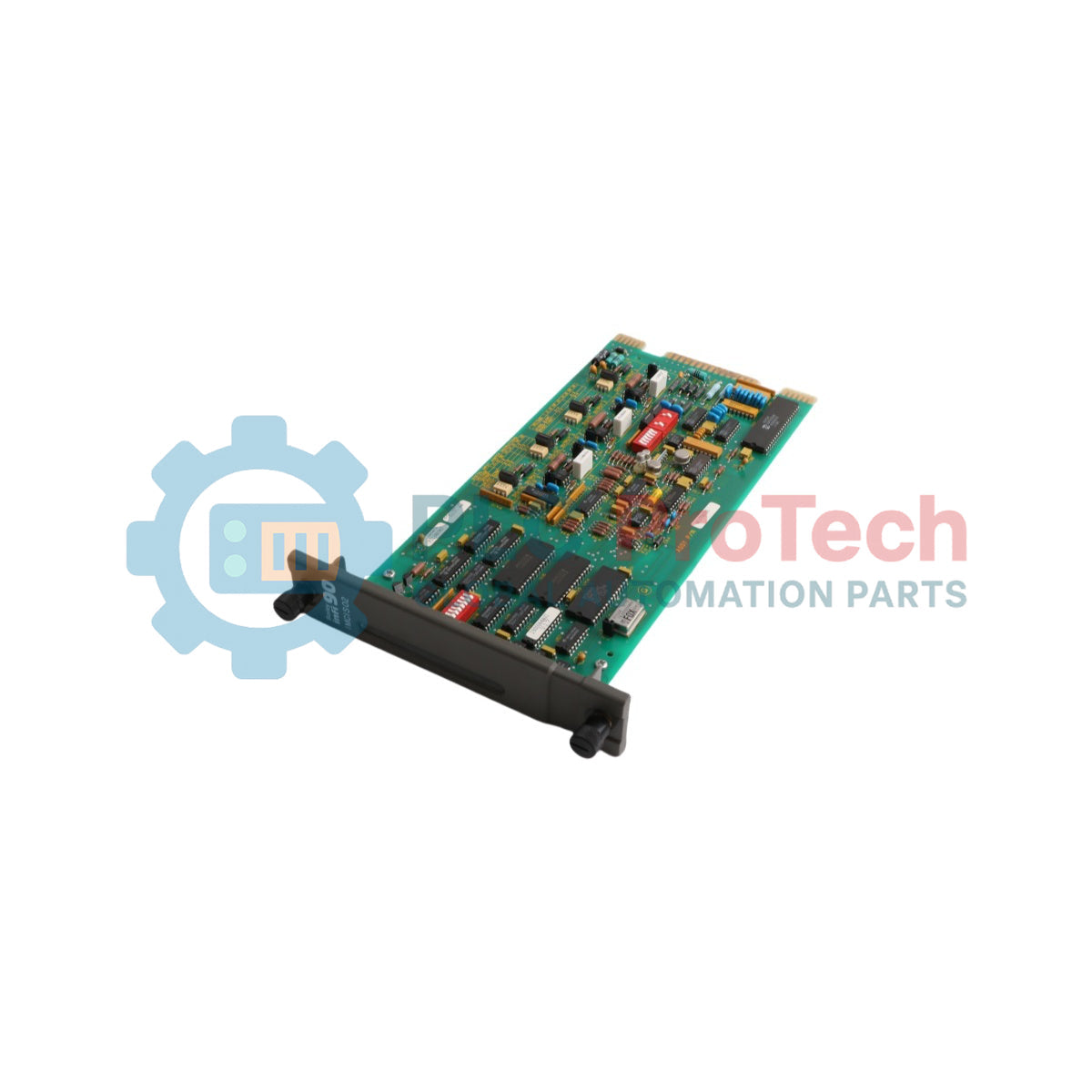

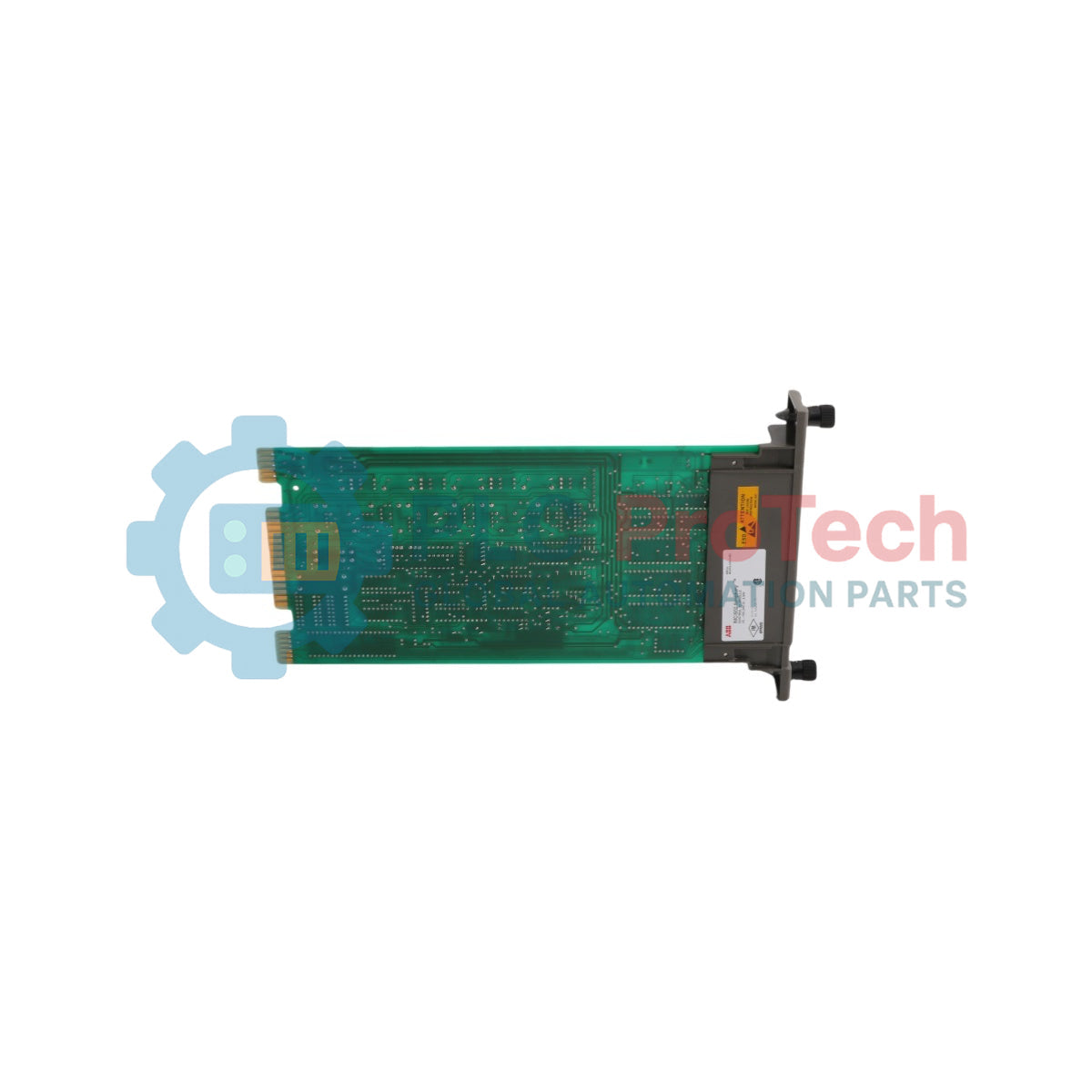

ABB Bailey IMCIS02 vezérlő I/O alárendelt modul

Only 5 item(s) left in stock

Manufacturer: ABB
Product No.: IMCIS02
Country of origin:Svájc
Product Type: Vezérlő I/O alárendelt modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 3.0 cm x 17.8 cm x 29.8 cm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Az ABB Bailey IMCIS02 egy Control I/O Slave (CIS) modul, amely a folyamat terepi jeleket kapcsolja össze az Infi 90 Process Management System-mel. Egyetlen helyet foglal el a Modul Rögzítő Egységben (MMU), és bemenet/kimenet híd szerepet tölt be, feldolgozva a terepi jeleket, amelyeket a főmodulok, például a Multi-Function Processor (MFP) figyelnek és hajtanak végre.

A modul négy analóg és három digitális bemenetet dolgoz fel a terepi berendezésekről, miközben két analóg és négy digitális kimenetet hajt meg az ipari folyamatok vezérléséhez. Az előlapi kapcsolók lehetővé teszik az analóg kimenetek viselkedésének és a digitális bemenetek válaszidejének testreszabását az érintkezőzaj szűrésére.

Jellemzők

Akceptál akár 4 analóg bemenetet és 3 digitális bemenetet.
2 analóg kimenetet és 4 digitális kimenetet biztosít.
Támogatja a választható analóg kimeneti módokat (1-5 VDC vagy 4-20 mA).
Optikailag leválasztott digitális I/O a terepi áramkör zajszigetelésének javításához.
Konfigurálható digitális bemeneti válaszidők (1,5 ms Gyors / 17 ms Lassú) érintkezőzaj szűréshez.
Automatikus online analóg bemenet kalibráció integrált referenciafeszültségek használatával.
Beépített buszhiba időzítő a folyamatbiztonság és alapértelmezett kimeneti állapot érvényesítéséhez kommunikációs kiesés esetén.
Előlapi állapotjelző LED a működési diagnosztikához és buszhiba követéséhez.

Alkalmazások

Elosztott vezérlőrendszerek (DCS) folyamatfigyelése és vezérlése
Analóg hurkos terepi jel interfész és kondicionálás
Diszkrét eszközök terepi állapotfigyelése és vezérlése
Rendszerbővítés és jel integráció Infi 90 rendszerekben

Műszaki specifikációk

Paraméter	Műszaki adatok
Gyártó	ABB / Elsag Bailey
Modell	IMCIS02
Modultípus	Vezérlő I/O Slave modul
Logikai tápellátás követelmények	+5 VDC (±5%) @ max 332 mA +15 VDC (-2,5%, +5%) @ max 35 mA -15 VDC (-5%, +2,5%) @ max 30 mA +24 VDC (±10%) @ max 50 mA
Teljesítményfelvétel	1,65 W @ +5 VDC 525 mW @ +15 VDC 450 mW @ -15 VDC 1,20 W @ +24 VDC
Analóg bemenetek	4 differenciális/egyenáramú (1-5 VDC vagy 4-20 mA TU/TM-en keresztül)
A/D felbontás	12 bit
Analóg bemenet pontossága	±0,10% a teljes skálához képest (FSR)
Analóg kimenetek	2 választható (1-5 VDC vagy 4-20 mA)
D/A felbontás	10 bit
Analóg kimenet pontossága	Feszültség: ±0,15% a teljes skálához képest (FSR) Áram: ±0,25% a teljes skálához képest (FSR)
Digitális bemenetek	3 optikailag leválasztott (24 VDC, 125 VDC, 120 VAC)
Digitális kimenetek	4 nyílt kollektoros, optikailag leválasztott (24 VDC, max. 250 mA süllyesztő)
Felszerelés	1 helyet foglal el a szabványos Infi 90 modul felszerelő egységben (MMU)
Működési hőmérséklet	0–70 °C
Relatív páratartalom	0%–95% akár 55 °C-ig (nem kondenzáló) 0%–45% akár 70 °C-ig (nem kondenzáló)
Magasság	Tengerszinttől 3 km-ig

Csatlakozások/Interfészek

Csatlakozó tű	Funkció
P1-1, P1-2	+5 VDC tápfeszültség
P1-5, P1-6	Tápfeszültség közös
P1-7	+15 VDC tápfeszültség
P1-8	-15 VDC tápfeszültség
P1-9, P1-10	Áramkimaradás megszakítás (PFI)
P2 (1-10)	Slave expander busz (Adat 0-7, Órajel, Szinkron)
P3-A / P3-1	Digitális kimenet 1 (+ / -)
P3-B / P3-2	Digitális kimenet 2 (+ / -)
P3-C / P3-3	Digitális kimenet 3 (+ / -)
P3-D / P3-4	Digitális kimenet 4 (+ / -)
P3-F / P3-6	Digitális bemenet 1 (+ / -)
P3-H / P3-7	Digitális bemenet 2 (+ / -)
P3-J / P3-8	Digitális bemenet 3 (+ / -)
P3-K / P3-9	+24 VDC tápfeszültség
P3-L / P3-10	Analóg kimenet 1 (+ / -)
P3-M / P3-11	Analóg kimenet 2 (+ / -)
P3-N / P3-12	Analóg bemenet 1 (+ / -)
P3-P / P3-13	Analóg bemenet 2 (+ / -)
P3-R / P3-14	Analóg bemenet 3 (+ / -)
P3-S / P3-15	Analóg bemenet 4 (+ / -)

Telepítési irányelvek

ESD kezelés: Használjon statikus feltöltődést elvezető földelő csuklópántot és antisztatikus mező készletet a modul kezelése vagy telepítése során, hogy megakadályozza az elektrosztatikus károsodást az érzékeny alkatrészekben.
MMU felszerelése: Igazítsa a nyomtatott áramkört az MMU kijelölt helyének felső és alsó műanyag vezetősínjeihez, majd tolja be, amíg egy síkban nem lesz a kerettel. Rögzítse a fogazott rögzítőcsavarokat fél fordulattal függőleges zárt helyzetbe.
Expander busz beállítása: Győződjön meg róla, hogy a dipshunt helyesen van beszerelve a hátlapi foglalatba a fővezérlő és a slave modul között, hogy létrejöjjön a kommunikáció a slave expander buszon.
Konfiguráció ellenőrzése: Állítsa be az S1 (Slave cím), S2 (analóg kimenet alapértelmezett), S3 (analóg kimenet mód) DIP kapcsolókat, valamint az J1–J6 (digitális bemeneti feszültségek/sebesség) ugrókat, mielőtt a kártyát az MMU-ba tolja.
Vezetékezés és kábelezés: A mezőjeleket kompatibilis lezáró eszközökkel (NTCS02 lezáró egység vagy NICS01 lezáró modul) vezesse, amelyek szabványos NKTU vagy NKTM kábeleken keresztül csatlakoznak a P3 csatlakozóhoz.

Megfelelőség és tanúsítványok

CSA: Tanúsítva folyamatvezérlő berendezésként nem veszélyes (általános) helyeken való használatra.

Key Features:

#Bailey Infi 90 #Control I/O Slave Module

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What is the primary function of the module?

The device acts as an interface between process field signals and the Infi 90 Process Management System, transferring analog and digital field values to and from a master controller.

How are the analog outputs configured for voltage or current mode?

The analog output operating mode is set using on-board switch S3, which allows each output to be independently configured for 1 to 5 VDC or 4 to 20 mA operation.

What happens to the outputs if communication with the master module is lost?

An onboard bus fault timer monitors communication. If a timeout occurs, digital outputs de-energize and analog outputs transition to pre-configured default values (0%, 100%, or hold last value) based on switch S2 settings.

Can the module be inserted or removed while system power is applied?

Yes, the module can be removed or installed without shutting down system power, provided proper ESD protocols and process safety precautions are followed.
