Leírás

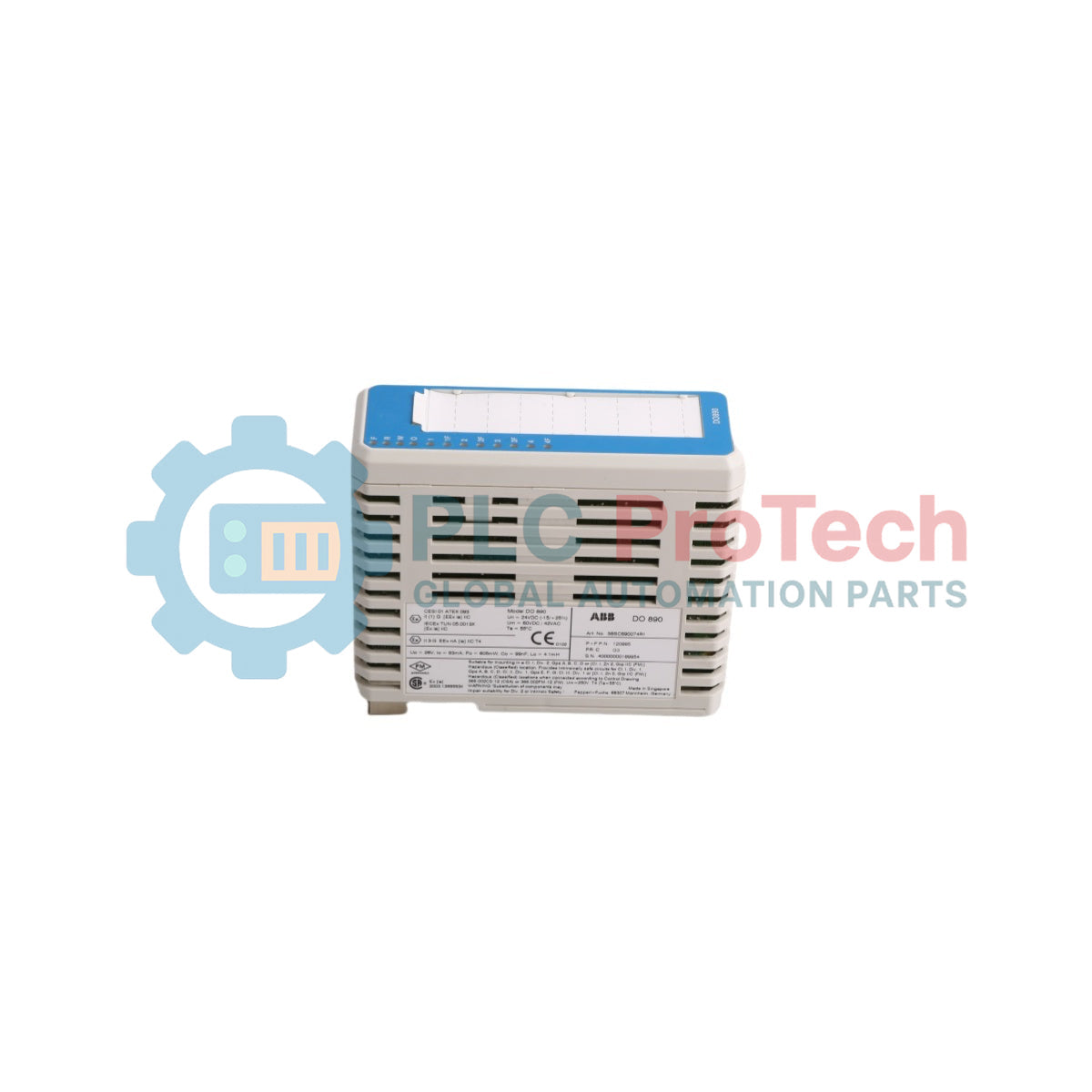

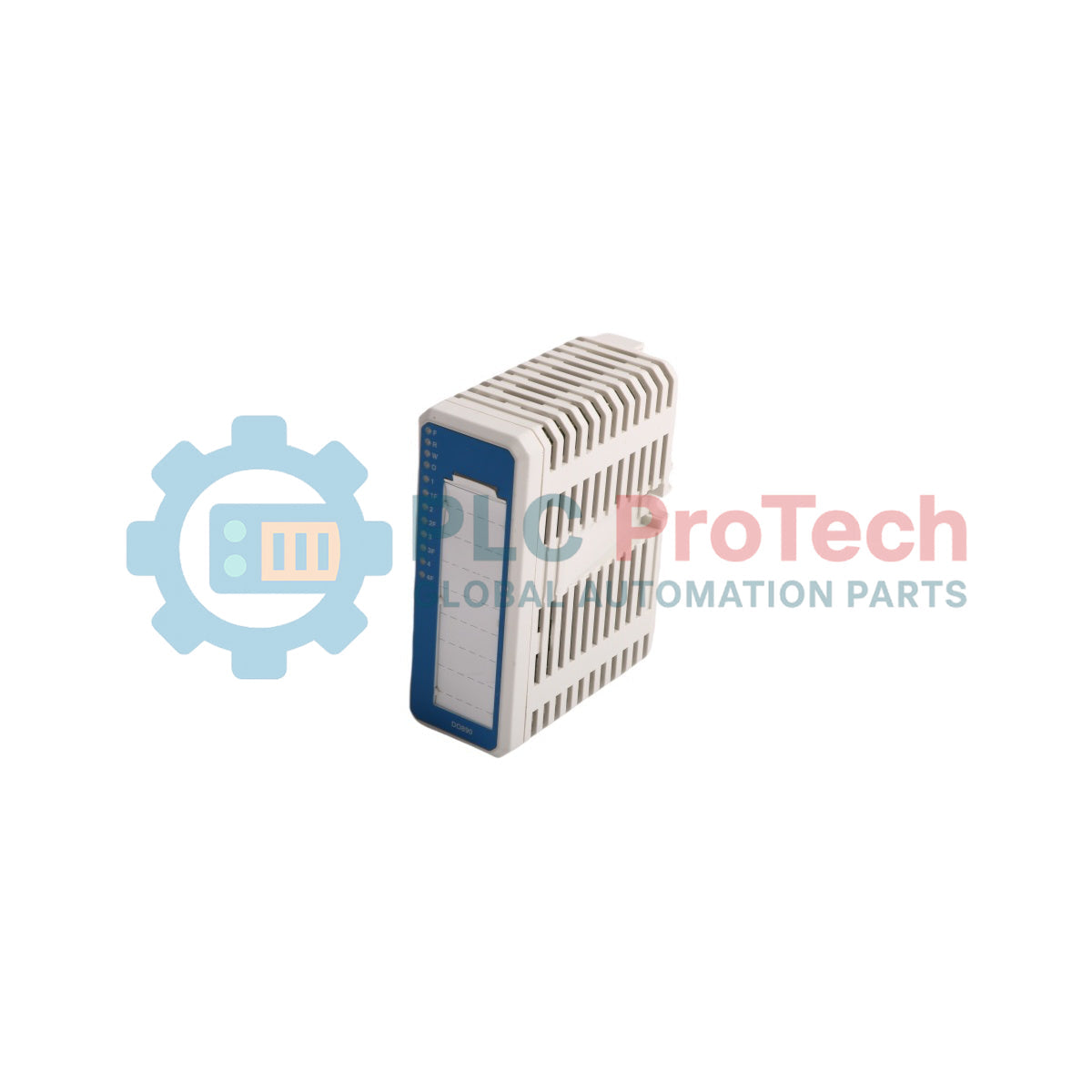

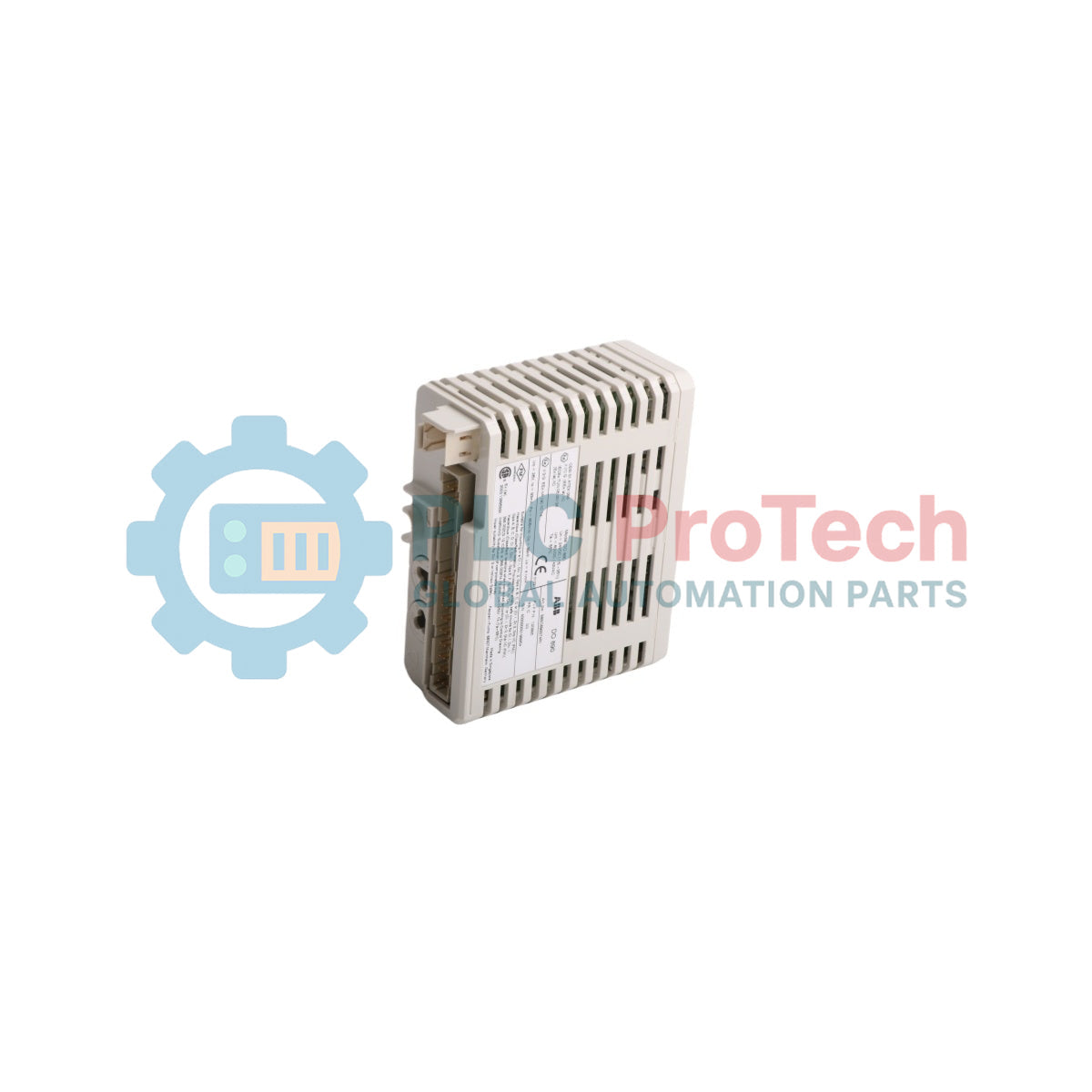

Az ABB DO890 3BSC690074R1 egy 4 csatornás digitális kimeneti modul, amelyet kifejezetten az ABB S800 I/O elosztott, moduláris folyamatirányító rendszeréhez terveztek. Ez a gyújtószikramentes (IS) interfészmodul megbízható jelkondicionálást és diszkrét kimenetvezérlést biztosít veszélyes területi alkalmazásokhoz, és modulbusz-kommunikáción keresztül közvetlenül kapcsolja a terepi eszközöket a vezérlőhálózathoz.

A folyamat-automatizálási környezetekhez tervezett DO890 galvanikus leválasztással védi a vezérlési infrastruktúrát, és biztosítja a biztonságos működést potenciálisan robbanásveszélyes légkörben. Moduláris, csatlakoztatható kialakítása támogatja az üzem közbeni cserét, így a karbantartó személyzet a teljes DCS-folyamat megszakítása nélkül cserélheti ki az egységeket.

Jellemzők

• Négy gyújtószikramentes digitális kimeneti csatorna veszélyes területen történő alkalmazáshoz
• Az ABB S800 I/O-architektúrába való integrációra tervezve
• Galvanikus leválasztás a terepi áramkörök és a belső rendszerbusz között
• Modulbusz-kommunikáció, közvetlen interfésszel az MTU-hoz (Module Termination Unit)
• Átfogó beépített diagnosztika a csatornaállapot és a hibák felügyeletéhez
• Üzem közben cserélhető kialakítás, amely a rendszer leállítása nélküli karbantartást támogatja

Alkalmazások

• Veszélyes területeken alkalmazott diszkrét működtetőelem-vezérlés vegyipari és petrolkémiai üzemekben
• Olaj- és gázipari kitermelési és feldolgozó létesítmények
• Gyógyszergyártó üzemek gyártósorai
• Gyújtószikramentes, biztonsági műszeres rendszerek, amelyek diszkrét kimeneti hurkokat igényelnek

Műszaki specifikációk

Általános specifikációk

Elektromos és I/O-specifikációk

Mechanikai és környezeti jellemzők

Telepítési irányelvek

1. Telepítés előtt ellenőrizze, hogy a DO890 (3BSC690074R1) cikkszáma megegyezik-e a rendszer műszaki dokumentációjában szereplővel.
2. Győződjön meg róla, hogy a célmodul-lezáró egység (MTU) minden tápellátása biztonságosan feszültségmentesítve van, ha ezt a helyi biztonsági eljárások megkövetelik, bár az S800 hátlapja meghatározott feltételek mellett támogatja a feszültség alatti cserét.
3. Ellenőrizze, hogy a modulon és a csatlakozó érintkezőin nincs-e fizikai sérülés vagy szennyeződés.
4. Szerelje fel biztonságosan a DO890 modult a kijelölt S800 MTU-ra, ügyelve a megfelelő mechanikai illesztésre.
5. A hurok bekapcsolása előtt ellenőrizze a terepi vezetékezés épségét és a gyújtószikramentes leválasztókat.
6. Kapcsolja be a vezérlőcsomópontot, és ellenőrizze a modul állapotát a mérnöki munkaállomáson vagy a vezérlő diagnosztikáján keresztül.
