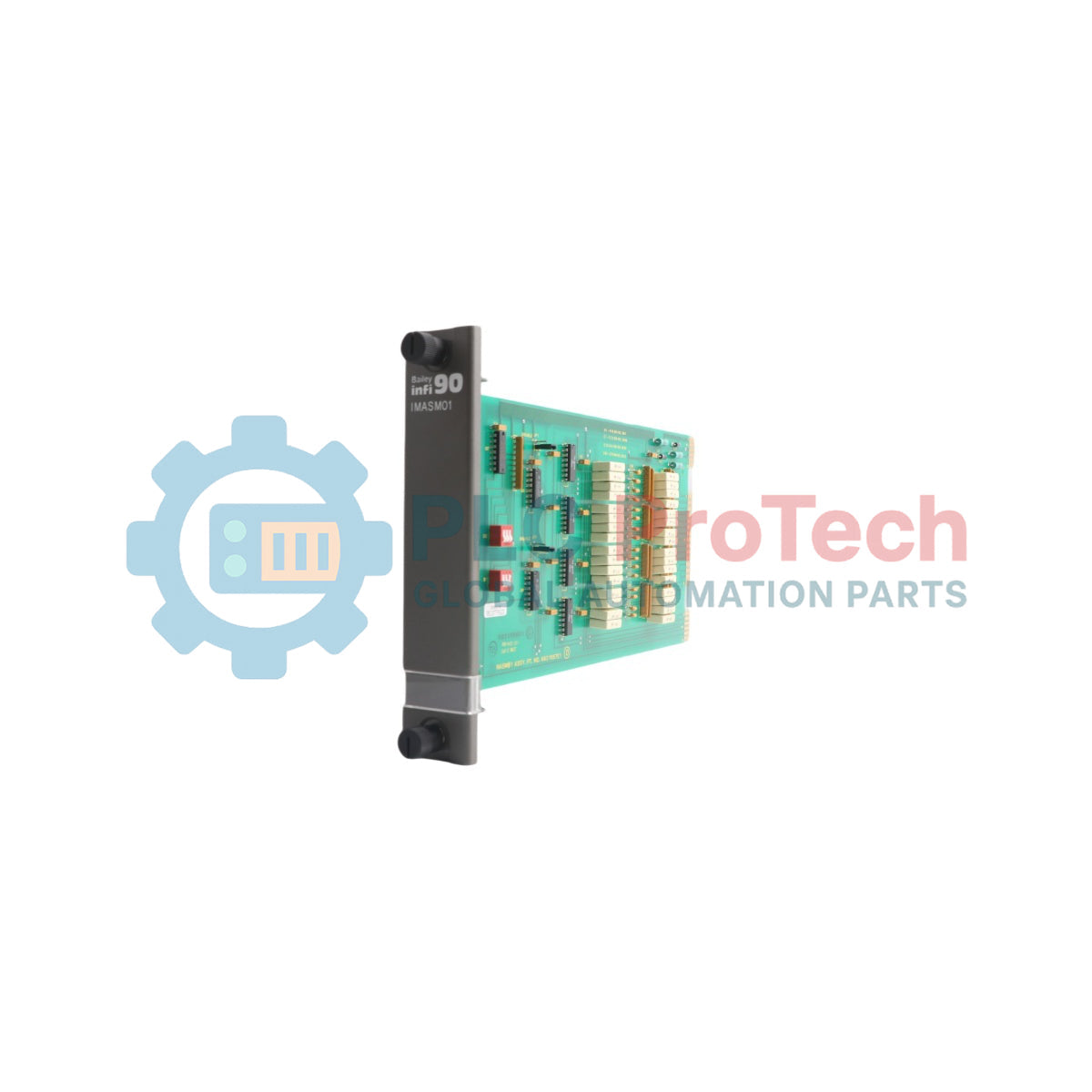

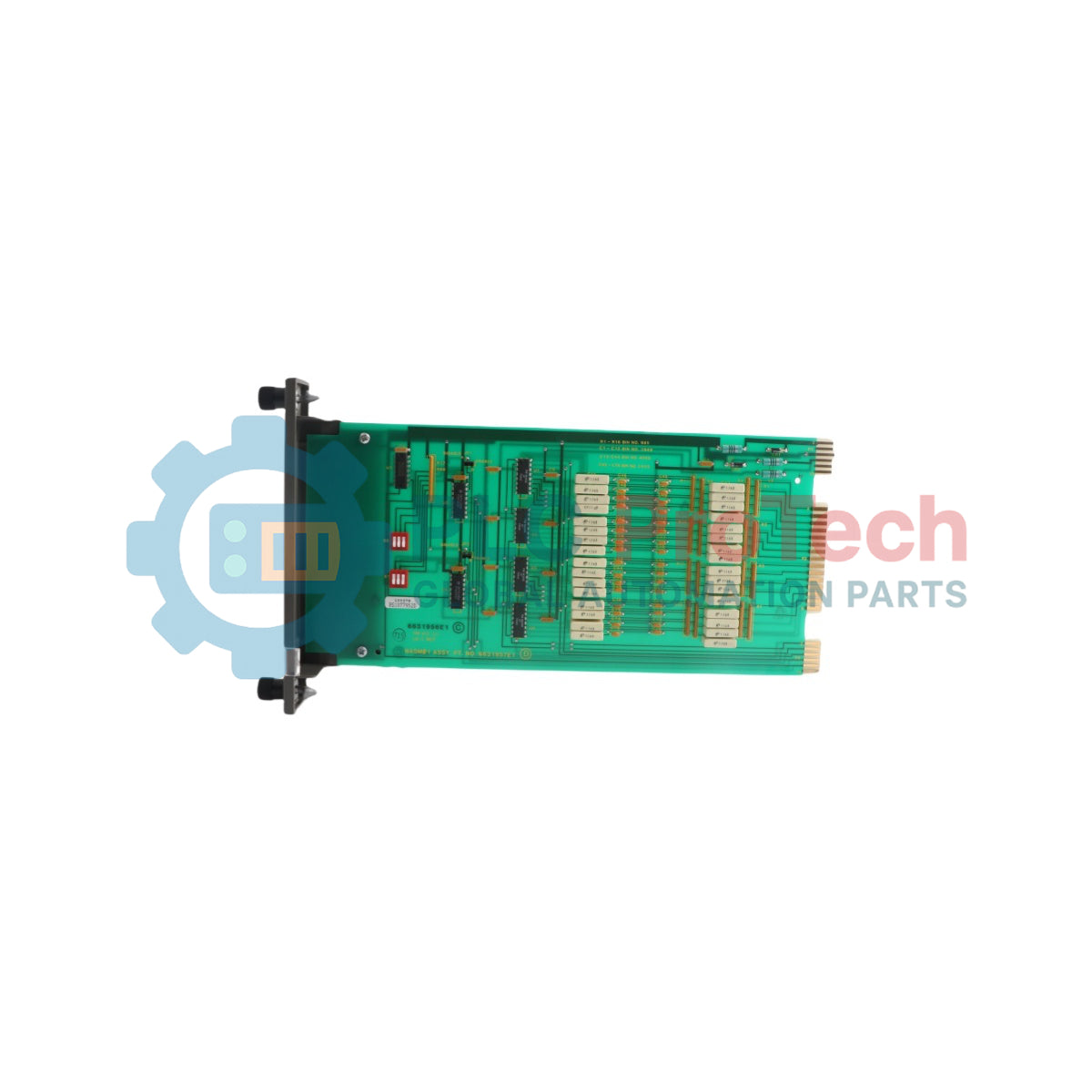

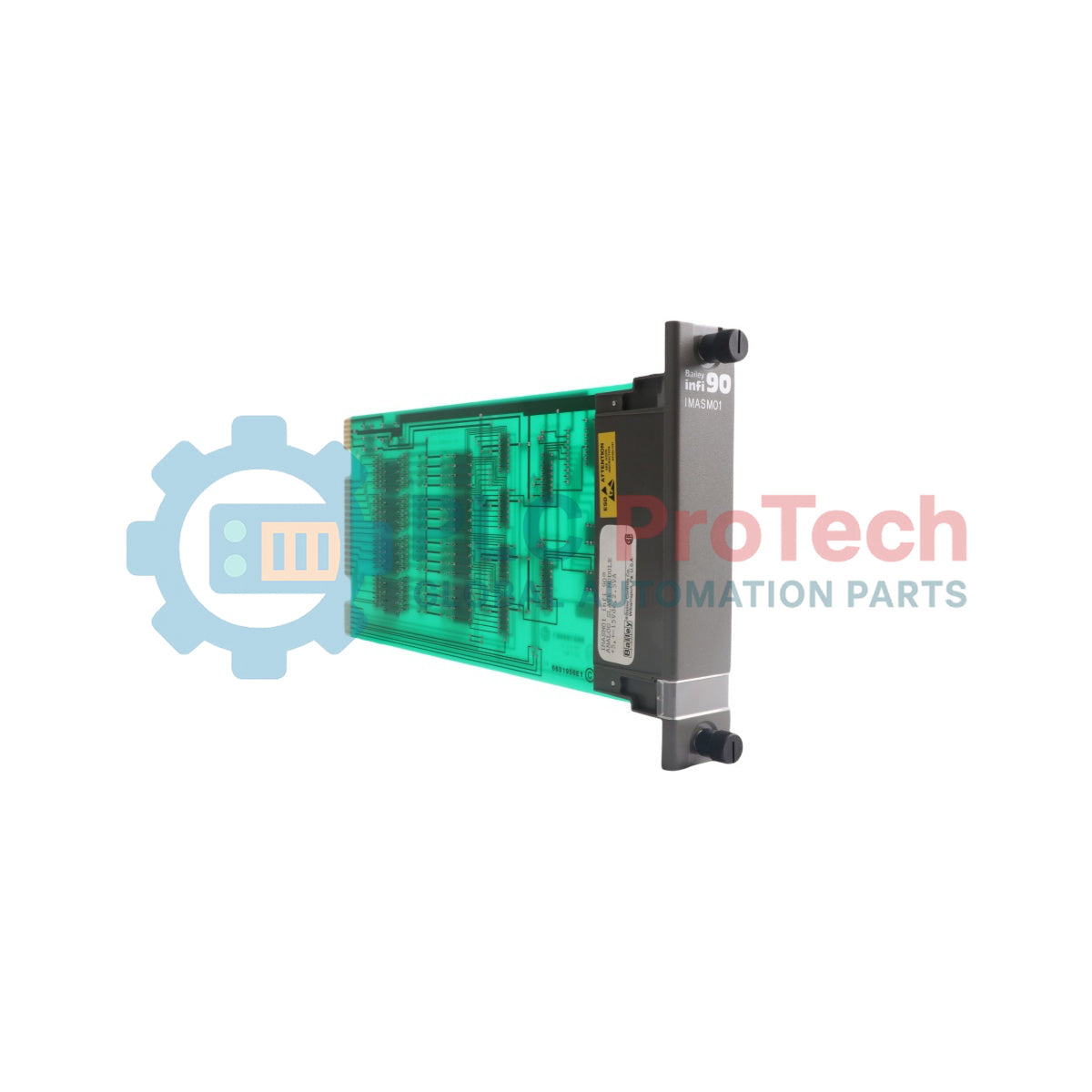

ABB IMASM01 Bailey Infi 90 analóg alárendelt modul

Only 5 item(s) left in stock

Manufacturer: ABB
Product No.: IMASM01
Country of origin:Svájc
Product Type: Analóg Szolga Modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 2.5 cm x 17.8 cm x 29.8 cm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Leírás

Az ABB IMASM01 analóg alárendelt modul egy magas szintű analóg bemeneti interfész, amely az INFI 90 folyamatirányító rendszerben használatos. Az IMAMM03 analóg mester modullal együttműködve az IMASM01 feldolgozza és továbbítja a terepi analóg bemeneti jeleket a mester modul felé az alárendelt bővítő buszon keresztül.

A modul akár 16 egyedi magas szintű analóg jelet kezel, két különálló, egyenként nyolc csatornás bemeneti csoportra osztva. A terepi folyamatjelek rendszerkábel csatlakozásokon keresztül érkeznek a modulhoz, kapcsolódva a lezáró egységekhez vagy modulokhoz, mint például az NTAI05 vagy NIAI04. A beépített csoportcím kapcsolók és engedélyező/tiltó jumper-ek rugalmas rendszerintegrációt és címválasztást tesznek lehetővé a folyamatirányító egység (PCU) keretében.

Jellemzők

Akár 16 magas szintű analóg bemeneti csatorna kezelése két független, 8 csatornás bemeneti csoportban.
Közvetlen kompatibilitás az IMAMM03 analóg mester modullal az alárendelt bővítő buszon keresztül.
Beépített dipswitch-ek az egyedi csoportcímek (0–7) beállításához minden 8 csatornás csoportnál.
Dedikált engedélyező/tiltó jumper-ek minden bemeneti csoporthoz az címütközések elkerülésére.
Beépített bemeneti szűrőáramkörök, amelyek normál és közös módusú zajszűrést biztosítanak.
Támogatja az élő csatlakoztatást és eltávolítást anélkül, hogy az egész vezérlőrendszert le kellene állítani.

Alkalmazások

Ipari DCS folyamatirányítás és felügyelet erőművekben, vegyiparban és finomítóüzemekben.
Magas szintű analóg jelinterfész adókhoz és terepi eszközökhöz (4–20 mA és 0–10 VDC hurkok).
Bemenetbővítés INFI 90 folyamatirányító egységekhez (PCU-k).

Műszaki specifikációk

Paraméter	Műszaki adatok
Gyártó	ABB / Elsag Bailey
Modell	IMASM01
Modultípus	Magas szintű analóg alárendelt modul
Rendszerkompatibilitás	INFI 90 folyamatirányító rendszer (IMAMM03 mesterrel)
Bemenetek száma	16 magas szintű (15, ha NIAI04 lezáró modullal használják)
Bemeneti csatornák csoportonként	8 csatorna csoportonként (összesen 2 csoport)
Bemeneti feszültségtartományok	1-től 5 VDC-ig, 0-tól 5 VDC-ig, 0-tól 10 VDC-ig, -10-től +10 VDC-ig
Bemeneti áram tartomány	4 - 20 mA
Bemeneti ellenállás	>1 MΩ
Normál módú elnyomás	-60 dB 60 Hz-en
Közös módú feszültség	+5 V
Közös módú elnyomás	-50 dB 60 Hz-en
Tápellátási követelmények (feszültség)	+5 VDC (+/-5%), +15 VDC (-2,5%, +5%), -15 VDC (+2,5%, -5%)
Áram (maximális)	110 mA (+5 VDC), 80 mA (+15 VDC), 40 mA (-15 VDC)
Teljesítményfelvétel (maximális)	0,055 watt (+5 VDC), 1,2 watt (+15 VDC), 0,06 watt (-15 VDC)
Rögzítő nyílás követelmény	1 nyílás a szabványos INFI 90 Modul Rögzítő Egységben (MMU)
Működési hőmérséklet	0 - 70 °C (32 - 158 °F)
Relatív páratartalom	0% - 95% 55 °C-ig (131 °F) nem kondenzáló; 0% - 45% 70 °C-ig (158 °F) nem kondenzáló
Magasság	Tengerszinttől 3 km-ig (1,86 mérföld)
Levegő minősége	Nem korrozív
Lezáró támogatás	NTAI05, NIAI04

Csatlakozások/interfészek

Csatlakozó tű / port	Funkció
P1 élcsatlakozó	Csatlakozik a logikai tápfeszültséghez (+5 VDC, +15 VDC, -15 VDC) az MMU hátlapon
P2 élcsatlakozó	Csatlakozik a slave expander bus-hoz kommunikáció és analóg busz irányítás céljából
P3 élcsatlakozó	Csatlakozások a terepi bemeneti vezetékekhez a lezáró egység/modul kábeleken keresztül (NKTU01/02 vagy NKTM01)

Telepítési irányelvek

ESD védelem: Mindig viseljen földelt csuklópántot, és a kártyát a széleinél fogva helyezze be vagy vegye ki a keretből.
Cím konfiguráció: Állítsa be a csoportcím dipkapcsolókat S1 (9-16 bemenetek) és S2 (1-8 bemenetek) egyedi csoportcímekre (0-tól 7-ig) a telepítés előtt.
Csoport engedélyezése/tiltása: Állítsa a JP1 (1-8 bemenetek) és JP2 (9-16 bemenetek) ugrókat B pozícióba a csoport engedélyezéséhez, vagy A pozícióba egy nem használt csoport letiltásához a kettős címzés elkerülése érdekében.
Slave Expander Bus: Győződjön meg róla, hogy 12-pántos dipkapcsolók vannak felszerelve az MMU hátlap aljzataiban a mester modul és a hozzá tartozó slave modulok között.
Modul rögzítése: Igazítsa a modul kártya széleit a Modul Rögzítő Egység (MMU) nyílásának vezetősíneivel, majd tolja be, amíg egy síkban nem lesz a kerettel; húzza meg a két rögzítő előlap csavart.

Megfelelőség és tanúsítványok

CSA tanúsítvánnyal rendelkezik, használható folyamatvezérlő berendezésként normál (nem veszélyes) helyen.

Key Features:

#Analog Slave Module #Bailey Infi 90

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

How many input channels does the device support?

The module supports up to 16 high-level analog input channels, arranged in two separate groups of eight channels each (or 15 channels when used with an NIAI04 termination module).

What power supplies are required to operate the module?

The device operates on logic power supplied through the backplane at +5 VDC (110 mA max), +15 VDC (80 mA max), and -15 VDC (40 mA max).

How are group addresses set on the device?

Group addresses (0 through 7) are configured prior to installation using onboard dipswitches S1 for inputs 9-16 and S2 for inputs 1-8.

Globális expressz szállítás

Normál szállítás: 4-6 munkanap a DHL, FedEx és UPS szolgáltatásával.
Gyors kiszállítás: A raktáron lévő, 14:00 (GMT+8) előtt leadott megrendeléseket aznap feladjuk.
Világszintű lefedettség: Több mint 150 országban szolgálunk ki, beleértve a gyors szállítást Szaúd-Arábiába és az Egyesült Arab Emírségekbe.

Visszaküldés és garancia

30 napos garancia: Csak a raktáron lévő termékek eredeti, gyári zárt csomagolásban történő visszaküldését fogadjuk el.
12 hónapos garancia: Minden ipari alkatrészünket szakmai műszaki garancia védi.

A megrendeléseket hétfőtől péntekig dolgozzuk fel és szállítjuk (állami ünnepnapok kivételével).

A teljes jogosultság, a készletfeltöltési díjak és a nemzetközi visszaküldési részletek megtekintéséhez kérjük, tekintse meg hivatalos oldalunkat Visszatérítési és Visszaküldési Szabályzat .
