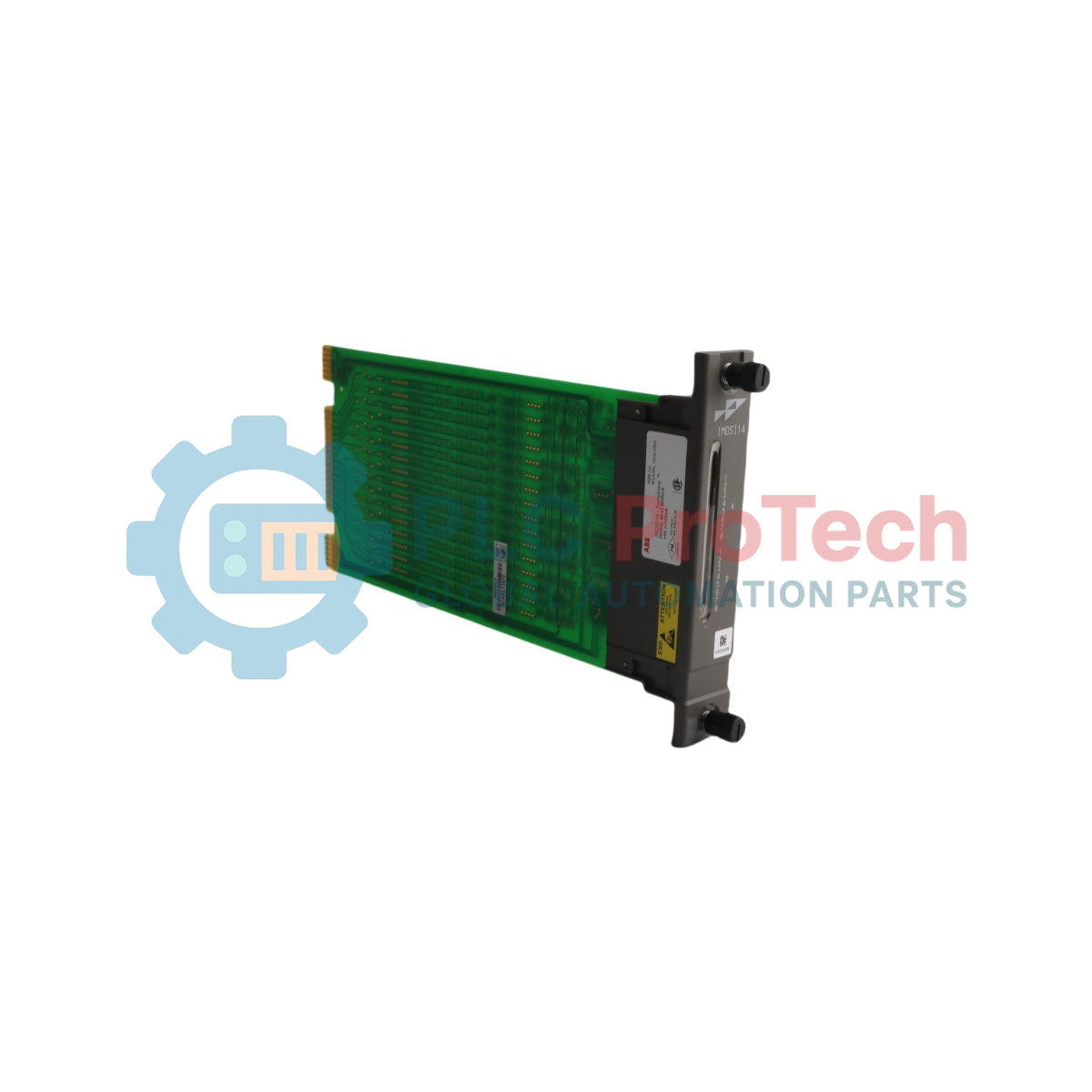

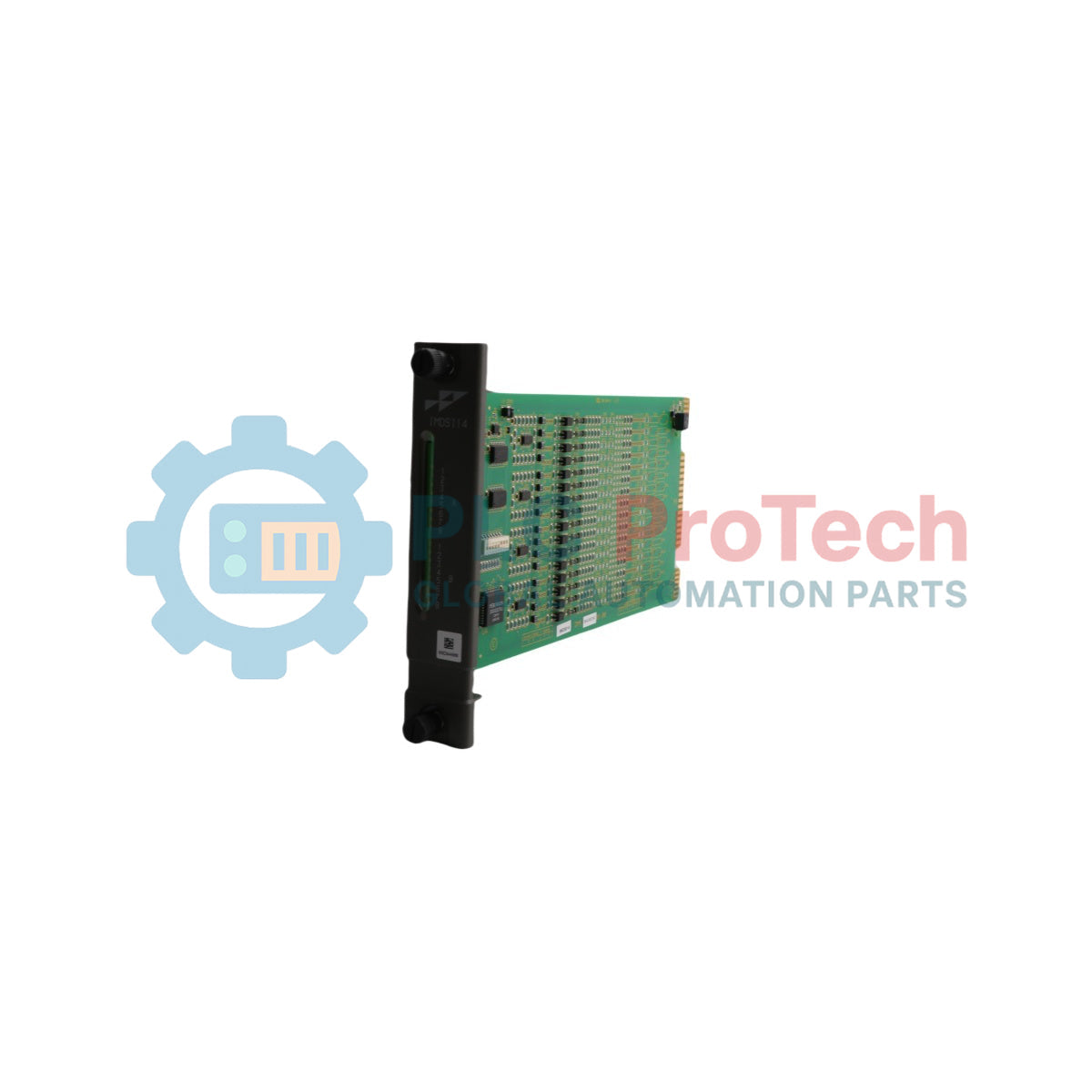

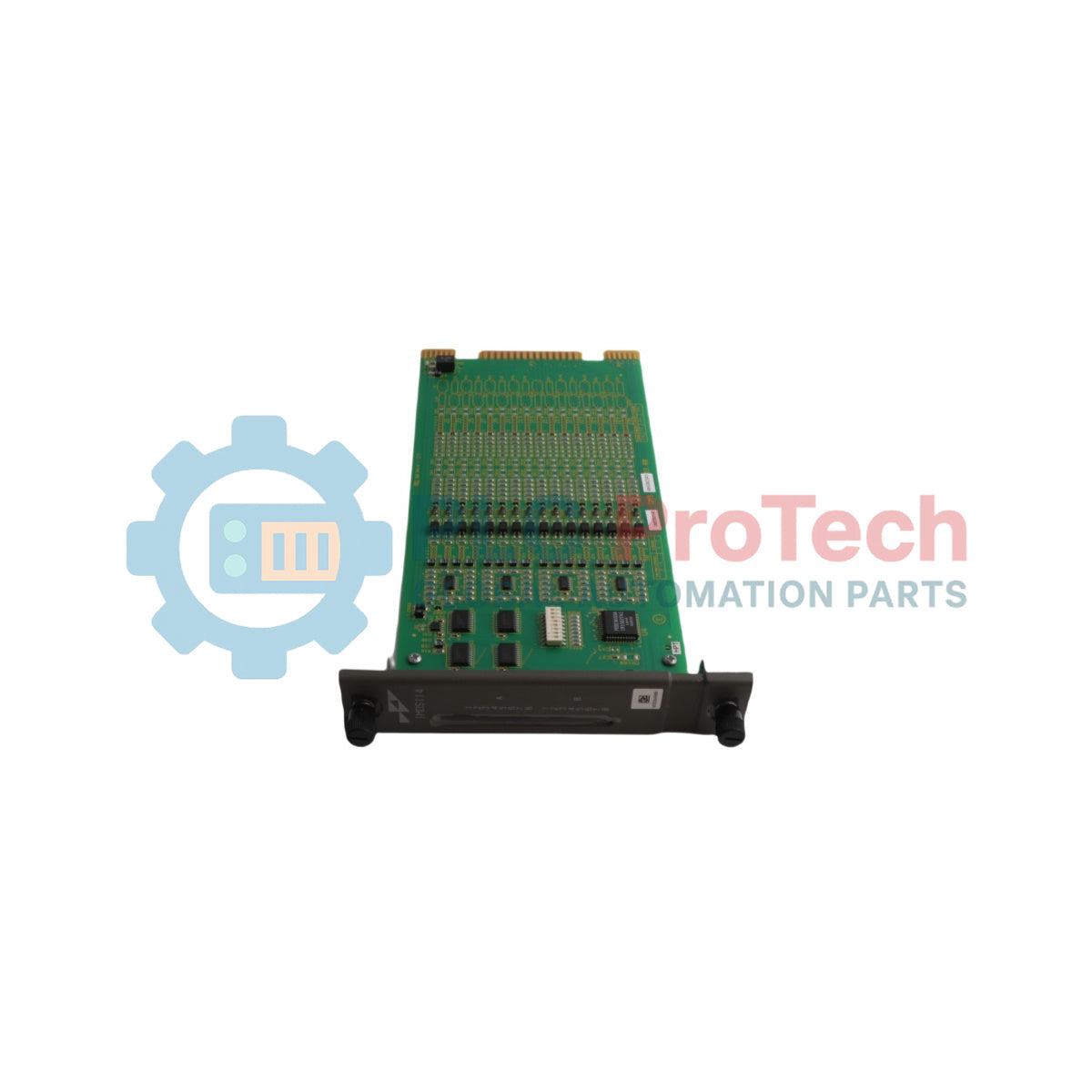

ABB IMDSI14 Bailey INFI 90 digitális bemeneti modul

Only 5 item(s) left in stock

Manufacturer: ABB
Product No.: IMDSI14
Country of origin:Svájc
Product Type: Digitális bemeneti modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 500g
Dimensions: 28 mm x 178 mm x 298 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Az ABB IMDSI14 Bailey INFI 90 Digitális Bemeneti Modul egy 16 csatornás folyamatinterfész, amely 48 VDC különálló mezőjeleket visz be a Symphony Enterprise Management and Control System-be a folyamatfigyelés és vezérlés céljából. Teljes mértékben kompatibilis az INFI 90 OPEN Stratégiai Vállalatirányítási Rendszerekkel, az IMDSI14 közvetlenül kapcsolja a mezőszintű digitális érintkezőket egy Harmony rack vezérlőhöz nagysebességű párhuzamos I/O bővítő buszon keresztül. Az eszköz kondicionálja, szűri és szigeteli a bejövő folyamatbemeneti jeleket áramkorlátozókkal és optocsatolókkal, akár 1500 VDC elektromos szigetelést biztosítva a rendszer logikai tápellátása és a nagyfeszültségű mezővezetékek között. Az előlapi LED diagnosztika pontonkénti vizuális állapotellenőrzést nyújt valós idejű megfigyeléshez és hibakereséshez az ipari automatizálási architektúrákban.

Jellemzők

16 különálló digitális bemeneti csatornát kínál, kifejezetten 48 VDC jelszintekhez konfigurálva.
1500 VDC szigetelést biztosít a mezőjelek és a belső logikai áramkörök között optocsatolókkal és áramkorlátozókkal.
Fix 17 ms hardveres visszacsatolás szűrőt tartalmaz a mezőbemeneti kapcsolók érintkezőzajának kiküszöbölésére.
16 előlapi állapotjelző LED-et tartalmaz, A és B csoportokra osztva, azonnali vizuális csatornaellenőrzéshez.
Egyedi integrált kapumátrixot használ a címdekódolás, funkciókód zárolás és I/O bővítő busz protokoll kezelésére.
Közvetlenül integrálható a szabványos Modul Rögzítő Egységekbe (MMU), egyetlen rackhelyet foglalva.

Alkalmazások

Elosztott Irányítási Rendszerek (DCS) folyamatfigyelése
Különálló mezőkapcsolók és kapcsolóállapot érzékelése
Nehézipari automatizálás és üzemirányítási rendszerek
Energiatermelés, vegyipari feldolgozás és anyagmozgató rendszerek

Műszaki specifikációk

Tulajdonság	Műszaki adatlap
Gyártó	ABB / Elsag Bailey
Bemeneti csatornák	16 különálló csatorna (A és B csoport)
Névleges működési feszültség	48 VDC (±10%)
Névleges bemeneti áram	4,5 mA
Minimális bekapcsoló feszültség	26,7 VDC
Maximális kikapcsoló feszültség	13 VDC
Minimális bekapcsoló áram	2 mA 26,7 VDC-nél
Maximális kikapcsolt szivárgó áram	50 nA (Vin≤10,5 VDC esetén)
Válaszidő	17 ms (fix visszacsatolás szűrő)
Logikai tápellátási igények	Átlagosan 95 mA 5 VDC-nél, maximum 115 mA
Szigetelési feszültség	1500 VDC szigetelés a bemenet és a logikai áramkör között
Rögzítés	1 helyet foglal el a szabványos Modul Rögzítő Egységben (IEMMU11, IEMMU12, IEMMU21, IEMMU22)
Működési hőmérséklet	0 °C-tól 70 °C-ig (32 °F-tól 158 °F-ig) belső szekrény értékelés
Relatív páratartalom	5%-95% 55 °C-ig, nem kondenzáló; 5%-45% 70 °C-on, nem kondenzáló
Levegőminőség	ISA S71.04 LA, LB, LC osztály 1 szint (nem korrozív)
Légköri nyomás	Tengerszinttől 3 km-ig (1,86 mérföld)

Csatlakozások/Interfészek

Csatlakozó tű	Funkció
P1 1, 2 tűk	+5 VDC logikai táp
P1 5, 6 tűk	Közös / föld
P1 3, 4, 7-12 tűk	Nem csatlakoztatott (NC)
P2 1-8 tűk	Expander busz adatvonalak (Adat 0-tól Adat 7-ig)
P2 9-es tű	Expander busz órajel
P2 10-es tű	Expander busz szinkronjel
P2 11-es, 12-es tű	Nem csatlakoztatott (NC)
P3 A csoport (Bemenet 1-6)	A-F tűk (+), 1-6 tűk (-)
P3 A csoport (Bemenet 7, 8)	H tű (+ közös), J tű (Bemenet 8 -), 7-es tű (Bemenet 7 -)
P3 B csoport (Bemenet 1-6)	K-R tűk (+), 9-14 tűk (-)
P3 B csoport (Bemenet 7, 8)	S tű (+ közös), 15-ös tű (Bemenet 7 -), 8-as tű (Bemenet 8 -)

Telepítési irányelvek

ESD védelem: Viseljen földelt csuklópántot, amely megfelelő földponthoz van csatlakoztatva az áramköri lap kezelésekor az elektrosztatikus kisülés okozta károk megelőzésére. Telepítés nélkül tárolja statikus árnyékoló tasakokban.
Cím kiválasztás: Állítsa be a 8 pozíciós DIP kapcsolót (S1) a fizikai behelyezés előtt. A 3-tól 8-ig terjedő pozíciók hatbites bináris modulcímet (0-tól 63-ig) határoznak meg a 84-es funkciókód konfigurációhoz; az 1-es és 2-es pozíciónak zártnak kell maradnia.
Busz lezárás: Ellenőrizze, hogy az I/O expander busz dipshunt megfelelően ül-e az MMU hátlap aljzatában a modul és a vezérlő között a behelyezés előtt.
Fizikai behelyezés: Igazítsa a nyomtatott áramköri lapot a kártyahely vezetősíneivel. Tolja be az egységet addig, amíg az első panel egyenesen illeszkedik a szerelőkerethez és biztonságosan csatlakozik az élcsatlakozókhoz.
Rögzítés: Rögzítse a modult úgy, hogy a két első panel fogsoros rögzítőcsavart fél fordulattal elfordítja, amíg a nyílások függőlegesek nem lesznek és a közép felé néznek.

Megfelelőség és tanúsítványok

CE jelölés irányelvek: EMC irányelv 89/336/EEC (EN 50081-2 Általános kibocsátás, EN 50082-2 Általános immunitás), Kisfeszültségű irányelv 73/23/EEC (EN 61010-1).
CSA tanúsítvány: Tanúsított folyamatvezérlő berendezésként való használatra normál (nem veszélyes) helyeken.
FM jóváhagyás (függőben): Nem gyúlékony az I. osztály, 2. rész, A, B, C, D csoportok; II. osztály, 2. rész, F, G csoportok számára.

Key Features:

#Bailey Infi 90 #Digital Input Module

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

What power supply voltage is required to operate the module logic?

The module requires +5 VDC logic power supplied through the P1 backplane edge connector, drawing a typical current of 95 mA and a maximum of 115 mA.

How is the module address configured for system communication?

The address is set using positions 3 through 8 of the 8-position DIP switch (S1) to create a binary address from 0 to 63, which must match the address defined in Function Code 84 of the controller setup.

What is the response time for discrete input signals?

The device features a fixed hardware debounce filter providing a nominal response time of 17 milliseconds to eliminate contact bounce from field switches.

Globális expressz szállítás

Normál szállítás: 4-6 munkanap a DHL, FedEx és UPS szolgáltatásával.
Gyors kiszállítás: A raktáron lévő, 14:00 (GMT+8) előtt leadott megrendeléseket aznap feladjuk.
Világszintű lefedettség: Több mint 150 országban szolgálunk ki, beleértve a gyors szállítást Szaúd-Arábiába és az Egyesült Arab Emírségekbe.

Visszaküldés és garancia

30 napos garancia: Csak a raktáron lévő termékek eredeti, gyári zárt csomagolásban történő visszaküldését fogadjuk el.
12 hónapos garancia: Minden ipari alkatrészünket szakmai műszaki garancia védi.

A megrendeléseket hétfőtől péntekig dolgozzuk fel és szállítjuk (állami ünnepnapok kivételével).

A teljes jogosultság, a készletfeltöltési díjak és a nemzetközi visszaküldési részletek megtekintéséhez kérjük, tekintse meg hivatalos oldalunkat Visszatérítési és Visszaküldési Szabályzat .
