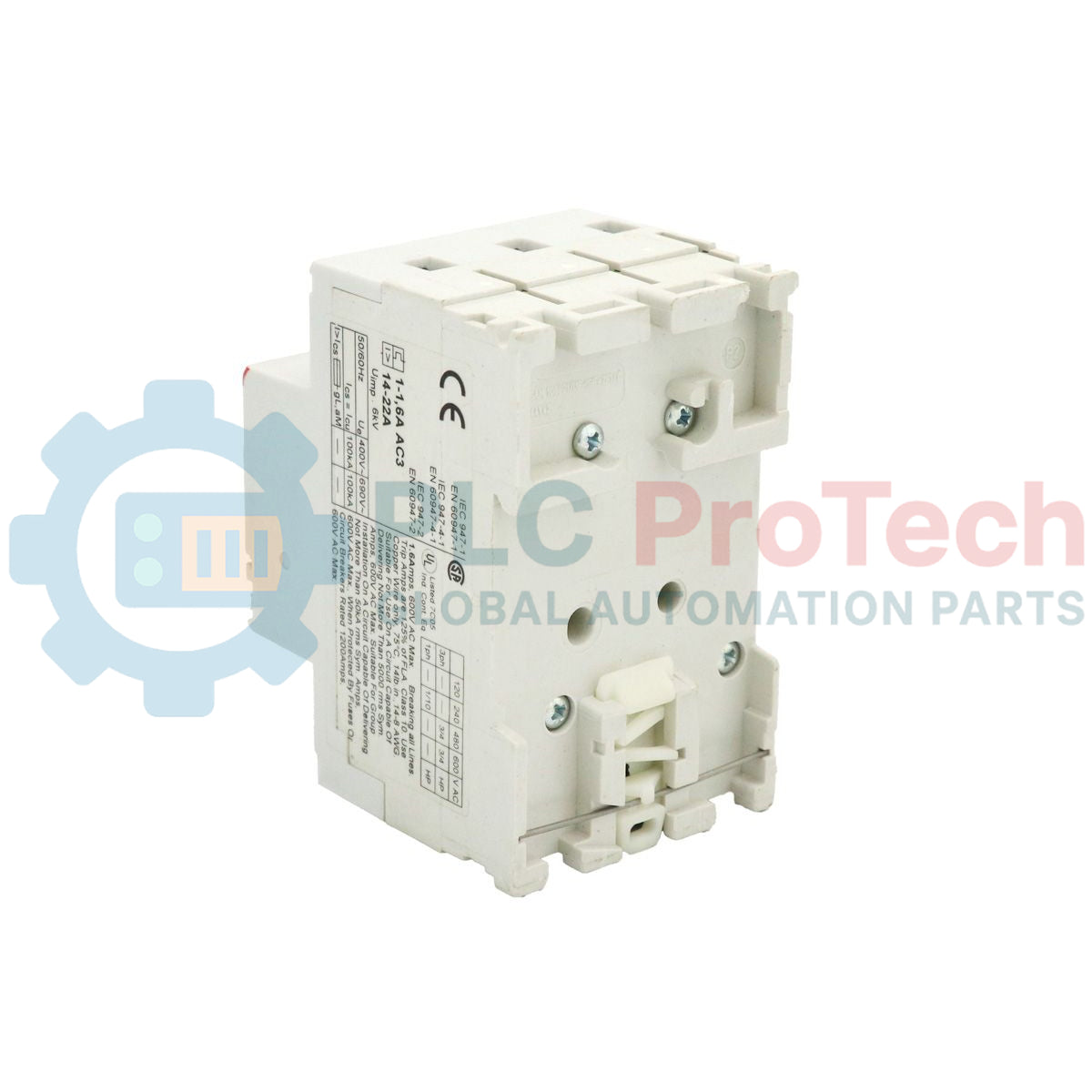

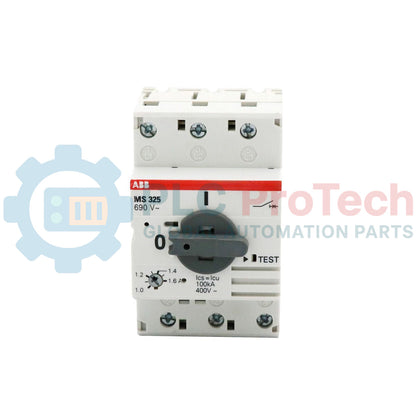

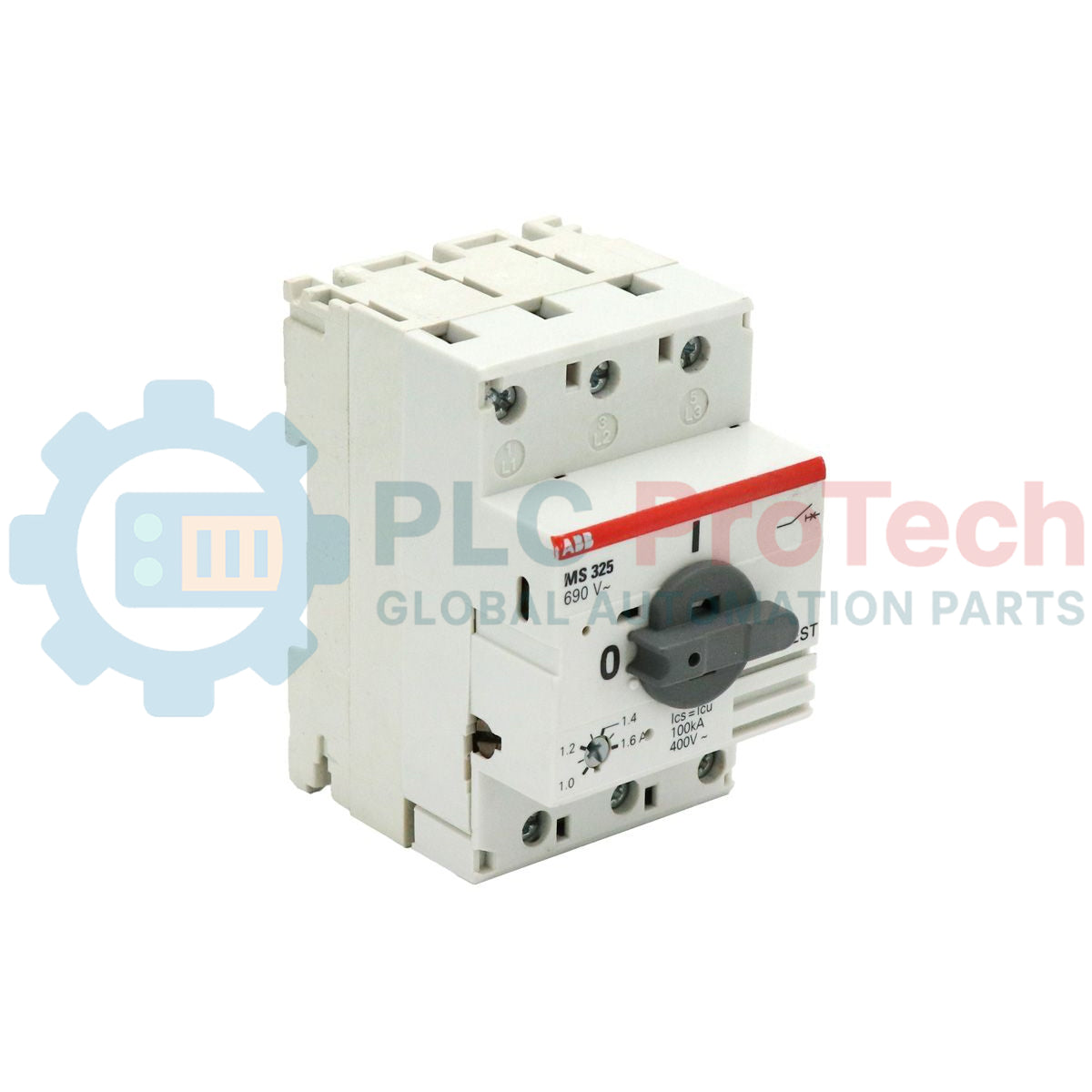

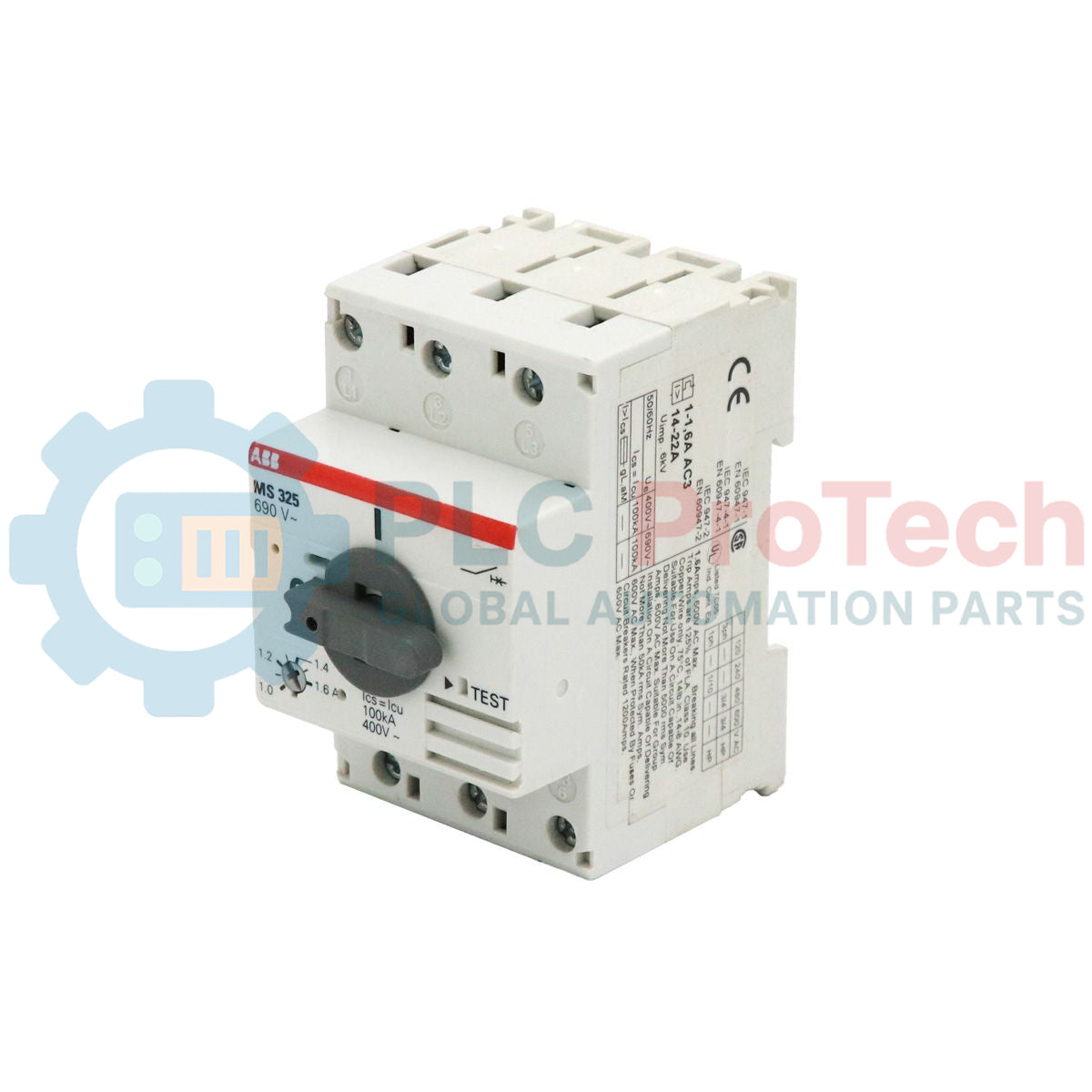

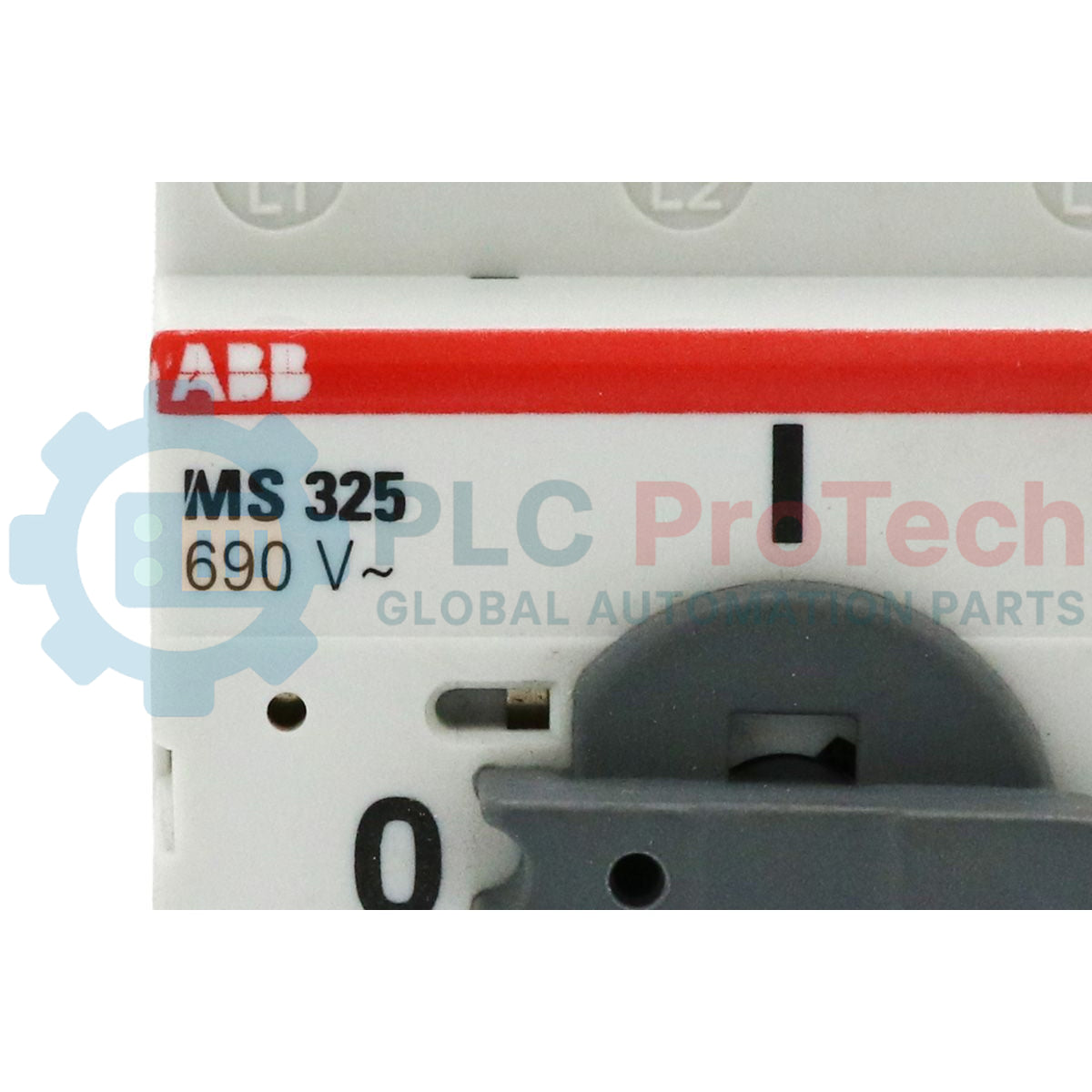

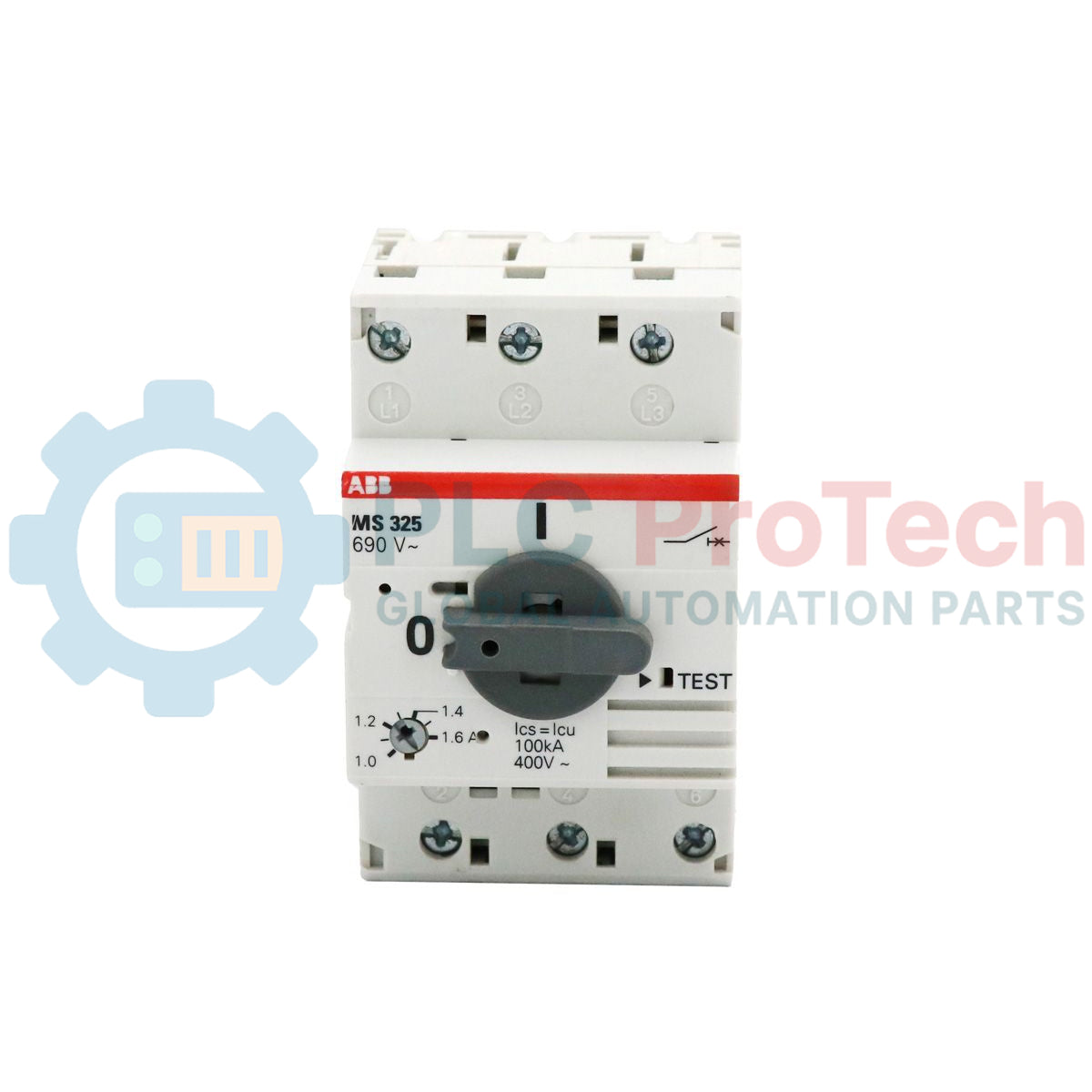

ABB MS325 kézi motorindító

SKU MS325

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: MS325
Country of origin:Svédország
Product Type: Kézi motorindító
Barcode: 85371091
Payment: T/T, Western Union
Weight: 500g
Dimensions: 54 mm x 87,5 mm x 70 mm (W x M x Mé)
Shipping port: Xiamen
Warranty: 12 months

Az ABB MS325 kézi motorindítói (más néven motorvédő megszakítók vagy kézi motorvédők) elektromechanikus védelmi eszközök a főáramkörhöz, amelyeket elsősorban a motorok kézi BE/KI kapcsolására, valamint rövidzárlat, túlterhelés és fázishiba elleni biztosító nélküli védelemre használnak. Az MS325 sorozat költséget és helyet takarító, biztosító nélküli védelmet biztosít, miközben rövidzárlat esetén a motor milliszekundumokon belüli lekapcsolásával gyors reagálást garantál. Ezek a hárompólusú védelmi eszközök termikus kioldóelemeket használnak a túlterhelés elleni védelemhez és elektromágneses kioldóelemeket a rövidzárlat elleni védelemhez, továbbá leválasztási funkcióval rendelkeznek a berendezés és a tápellátás biztonságos leválasztásához.

Jellemzők

Túlterhelésvédelem 10A kioldási osztállyal
Fáziskiesés-érzékenység a motor főáramköri védelméhez
Leválasztási funkció a berendezés és a tápellátás biztonságos leválasztásához
Hőmérséklet-kompenzáció -25 °C és +50 °C között
Állítható árambeállítás amperben megadott, közvetlenül leolvasható skálával
Háromfázisú és egyfázisú alkalmazásokhoz egyaránt alkalmas
Integrált szabadkioldó mechanizmus
Egyértelmű kapcsolóállás-jelzés (BE/KI)

Alkalmazások

Kézi motorindítás és a főáramkör védelme
Biztosító nélküli motorindító-kombinációk kontaktorokkal
Egyfázisú és háromfázisú váltakozó áramú motorok telepítése
Ipari motorleválasztó és csoportos telepítési megoldások

Rendelési információk

Beállítási tartomány (A)	Típus	Rendelési kód	Tömeg (1 db) (kg)
0.10...0.16	MS325-0.16	1SAM150000R1001	0.310
0.16...0.25	MS325-0.25	1SAM150000R1002	0.310
0.25...0.40	MS325-0.4	1SAM150000R1003	0.310
0.40...0.63	MS325-0.63	1SAM150000R1004	0.310
0.63...1.00	MS325-1	1SAM150000R1005	0.340
1.00...1.60	MS325-1.6	1SAM150000R1006	0.370
1.60...2.50	MS325-2.5	1SAM150000R1007	0.370
2.50...4.00	MS325-4	1SAM150000R1008	0.370
4.00...6.30	MS325-6.3	1SAM150000R1009	0.370
6.30...9.0	MS325-9	1SAM150000R1010	0.370
9.00...12.5	MS325-12.5	1SAM150000R1011	0.370
12.5...16.0	MS325-16	1SAM150000R1012	0.370
16.0...20.0	MS325-20	1SAM150000R1013	0.370
20.0...25.0	MS325-25	1SAM150000R1014	0.370

Műszaki adatok

Kategória	Specifikáció	Érték
Elektromos	Névleges üzemi feszültség Ue	690 V AC, 440 V DC
	Névleges üzemi frekvencia	DC, 50/60 Hz
	Pólusok száma	3
	Kioldási osztály	10A
	Alkalmazási kategória	A
	Névleges lökőfeszültség-állóság Uimp	6 kV
	Névleges szigetelési feszültség Ui	690 V
	Szennyezettségi fokozat	3
	Mechanikai élettartam	100 000 művelet
	Elektromos élettartam	50 000 művelet
	Üzemidő	100%
	Maximális üzemi frekvencia	170 ciklus/óra
Környezeti feltételek	Környezeti levegő hőmérséklete (üzemelés)	-25... +50 degC
	Környezeti levegő hőmérséklete (tárolás)	-50... +80 degC
	Rezgés (szinuszos), az IEC/EN 60068-2-6 szerint	5g / 10... 150 Hz
	Ütés (félszinuszos), az IEC/EN 60068-2-27 szerint	15g / 11 ms
	Maximális üzemi magasság	2000 m
Mechanikai jellemzők	Méretek (Sz x Ma x Mé)	54 mm x 87.5 mm x 70 mm (2.13 in x 3.44 in x 2.76 in)
	Tömeg	0,310 kg ... 0,370 kg tartománytól függően
	Szerelés	DIN-sín (EN 60715)
	Szerelési pozíció	1-6. pozíció (egyedi szereléshez opcionális)
	Védettségi fokozat	IP20 (ház / főáramköri csatlakozók)

Csatlakozások/interfészek

Csatlakozótű / kapocs jelölése	Funkció
1L1, 3L2, 5L3	Főáramköri hálózati csatlakozók (bemenet)
2T1, 4T2, 6T3	Főáramköri terhelési csatlakozók (kimenet)

Vezetékezési paraméter	Szabványspecifikáció	UL/CSA-specifikáció
Tömör vezeték	1/2 x 1...6 mm2 / 1 x 10 mm2	—
Sodrott vezeték	—	1/2 x AWG 14...8
Érvéghüvely nélküli hajlékony vezeték	1/2 x 1...6 mm2	1/2 x AWG 14...8
Érvéghüvellyel ellátott hajlékony vezeték	1/2 x 0.75...4 mm2 / 1 x 6 mm2	—
Szigetelt érvéghüvellyel ellátott hajlékony vezeték	1/2 x 0.75...4 mm2 / 1 x 6 mm2	—
Csupaszítási hossz	10 mm	10 mm
Meghúzási nyomaték	1,4 Nm	14 lb-in
Ajánlott csavarhúzó	Pozidriv 2	Pozidriv 2

Telepítési útmutató

DIN-sínre szerelés: Szerelje közvetlenül a DIN-sínre az EN 60715 szabványnak megfelelően. Egyedi szereléshez az 1-6. opcionális szerelési pozíció támogatott.
Távolságok: Tartson fenn 100 mm függőleges és 0 mm vízszintes távolságot az azonos típusú egységektől. Vezetőképes áramköri lapok esetén tartson fenn 75 mm függőleges és 1,5 mm vízszintes távolságot (690 V-ig).
Vezetékezés és csatlakozók: Távolítsa el a vezeték szigetelését 10 mm hosszan. A főáramköri csatlakozócsavarokat 1,4 Nm (14 lb-in) nyomatékkal húzza meg Pozidriv 2 csavarhúzóval.
Tengerszint feletti magasság: Gondoskodjon arról, hogy a telepítés helye teljesítménycsökkentés nélkül ne haladja meg a tengerszint feletti 2000 m magasságot.

Megfelelőség és tanúsítványok

IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA-C22.2 No. 60947-1
CSA-C22.2 No. 60947-4-1
Kisfeszültségi irányelv, 2014/35/EU
RoHS-irányelv, 2011/65/EU

FAQ

Milyen védelmi funkciókat biztosít a készülék motoros terhelésekhez?

A készülék olvadóbiztosító nélküli rövidzárlat-védelmet, 10A kioldási osztályú termikus túlterhelés-védelmet, valamint fáziskiesés-érzékelést biztosít egyfázisú és háromfázisú motoralkalmazásokhoz egyaránt.

Milyen üzemi hőmérséklet-tartományban működik a készülék?

A készülék nyitott kivitelben, beépített hőmérséklet-kompenzációval -25 °C és +50 °C közötti környezeti levegő-hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -50 °C és +80 °C között van.

Mekkora a csatlakozókapcsok ajánlott meghúzási nyomatéka?

A fő csatlakozókapcsok ajánlott meghúzási nyomatéka 1,4 Nm (14 lb-in), Pozidriv 2 csavarhúzó használatával.
