Manufacturer: ABB
Product No.: RET670
Country of origin:Egyesült Államok
Product Type: Transzformátorvédelmi relék
Payment: T/T, Western Union
Weight: 6000g
Dimensions: 336,0 mm x 265,9 mm x 201,1 mm (W x M x Mé)
Shipping port: Xiamen
Warranty: 12 months

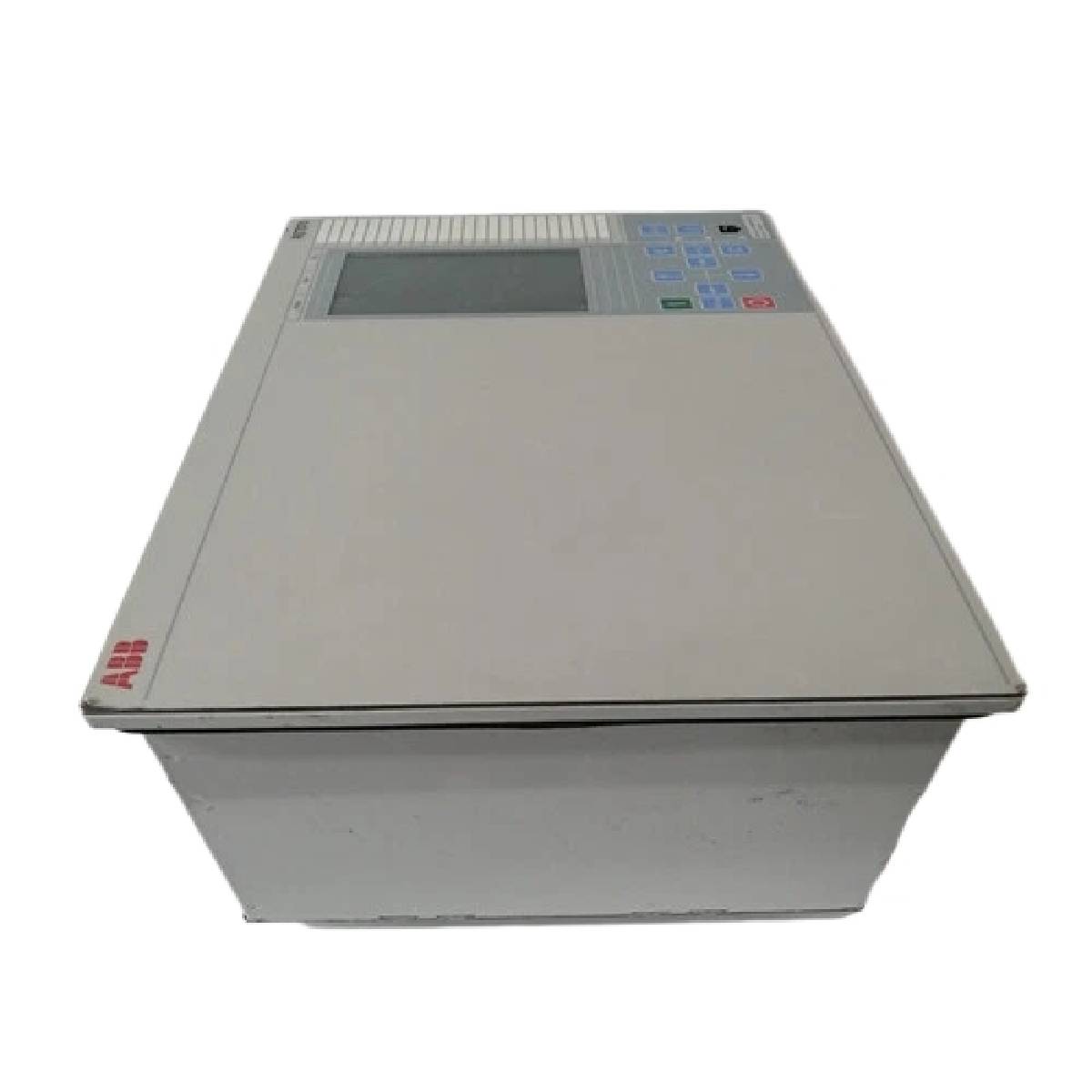

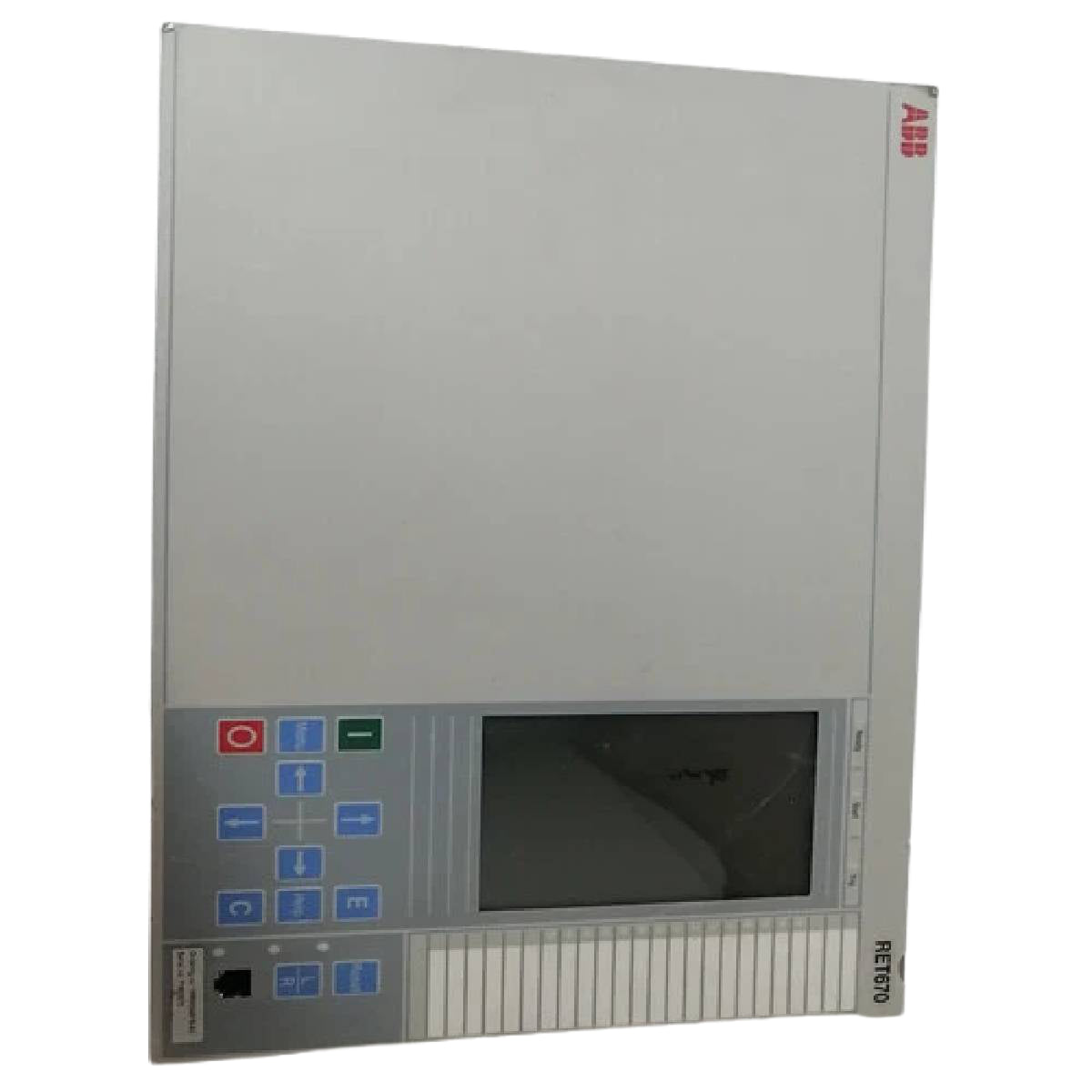

A ABB RET670 a Relion védelmi és vezérlési termékcsaládjába tartozó intelligens elektronikus készülék (IED). A készülék szelektív védelmi, vezérlési és felügyeleti megoldásokat biztosít két- és háromtekercses teljesítménytranszformátorokhoz, autotranszformátorokhoz, generátor-transzformátor egységekhez, fázistoló transzformátorokhoz, speciális vasúti transzformátorokhoz és söntfojtókhoz. Differenciálvédelmet biztosít automatikus CT-áttétel-illesztéssel és vektorcsoport-kompenzációval, lehetővé téve a működést széles frekvenciatartományban villamosenergia-rendszeri zavarok, generátorindítás és -leállítás során.
A ABB RET670 támogatja a több megszakítós állomás-elrendezéseket, legfeljebb hat stabilizáló CT-bemenettel, közbenső CT-k nélkül. Integrálja a fő- és tartalékvédelmi funkciókat, többek között a korlátozott földzárlatvédelmet, a távolságvédelmet, az irányított túláramvédelmet, a hőterhelés-védelmet, a feszültségvédelmet, valamint a helyi és távkészülék-vezérlést állomásszintű reteszeléssel. Az IEC 61850 protokoll natív támogatása biztosítja az interoperábilis állomási kommunikációt.
| Paraméter | Specifikáció |
|---|---|
| Gyártó | ABB / Hitachi Energy |
| Termékcsalád | Relion |
| Névleges frekvencia (fr) | 50/60 Hz (+/- 5%) |
| Névleges szekunder áram (Ir) | 1 A vagy 5 A |
| AC-áram üzemi tartománya | (0–100) x Ir |
| Megengedett áramtúlterhelés | 4 x Ir folyamatosan; 100 x Ir 1 s-ig |
| Áramterhelés | < 20 mVA Ir = 1 A mellett; < 150 mVA Ir = 5 A mellett |
| Névleges AC-feszültség (Ur) | 110 V |
| AC-feszültség üzemi tartománya | (0–340) V |
| Megengedett feszültségtúlterhelés | 420 V folyamatosan; 450 V 10 s-ig |
| Feszültségterhelés | < 0.1 VA 110 V mellett |
| Segéd-egyenfeszültség (EL) | (24–60) V DC +/- 20%; (90–250) V DC +/- 20% |
| Teljesítményfelvétel (PSM) | 50 W (jellemzően) |
| Bináris bemeneti feszültségek (RL) | 24/40 V, 48/60 V, 110/125 V, 220/250 V DC (+/- 20%) |
| Bináris kimeneti érintkezők | Maximális rendszerfeszültség: 250 V AC/DC; folyamatos terhelhetőség: 8 A |
| mA-bemeneti tartomány (MIM) | +/- 5 mA, +/- 10 mA, +/- 20 mA, 0–5 mA, 0–10 mA, 0–20 mA, 4–20 mA |
| Üzemi hőmérséklet | -10 °C és +55 °C között |
| Tárolási hőmérséklet | -40 °C és +70 °C között |
| Relatív páratartalom | 10%–90% (üzemi tartomány: 0%–95%) |
| Burkolat méretei (1/2 x 19") | 223.7 mm (W) x 265.9 mm (H) x 201.1 mm (D) |
| Burkolat méretei (3/4 x 19") | 336.0 mm (W) x 265.9 mm (H) x 201.1 mm (D) |
| Burkolat méretei (1/1 x 19") | 448.1 mm (W) x 265.9 mm (H) x 201.1 mm (D) |
| Hátsó pozíció | Modul / interfész típusa | Leírás |
|---|---|---|
| X11 | Tápegységmodul (PSM) | Segéd-egyenfeszültségű tápegység bemenete és belső hibajelző érintkező |
| X31 – X162 | BIM / BOM / SOM / IOM / MIM | Slotok bináris bemeneti, bináris kimeneti, statikus kimeneti, kombinált I/O- vagy mA-bemeneti modulokhoz |
| X301 | SLM-modul | Optikai soros kommunikáció SPA, IEC 60870-5-103 vagy LON protokollhoz (ST/HFBR) |
| X302 | IRIG-B / LDCM | IRIG-B időszinkronizálás (BNC/ST) vagy vonali adatkommunikációs modul |
| X311 | OEM-modul | Gyors Ethernet optikai interfész (ST-csatlakozó) az IEC 61850-8-1 szabványhoz |
| X312 | RS485 / LDCM | Galvanikusan leválasztott RS485 kapocsléc (DNP3.0) vagy további LDCM-foglalat |
| X401 / X411 | TRM-modul | Transzformátorbemeneti modul az áram- és feszültségváltó szekunder áramköreinek galvanikus leválasztásához |
| P1 (elülső) | LHMI Ethernet-port | Elszigetelt RJ45-port helyi számítógépes karbantartáshoz és szoftveres konfiguráláshoz |
