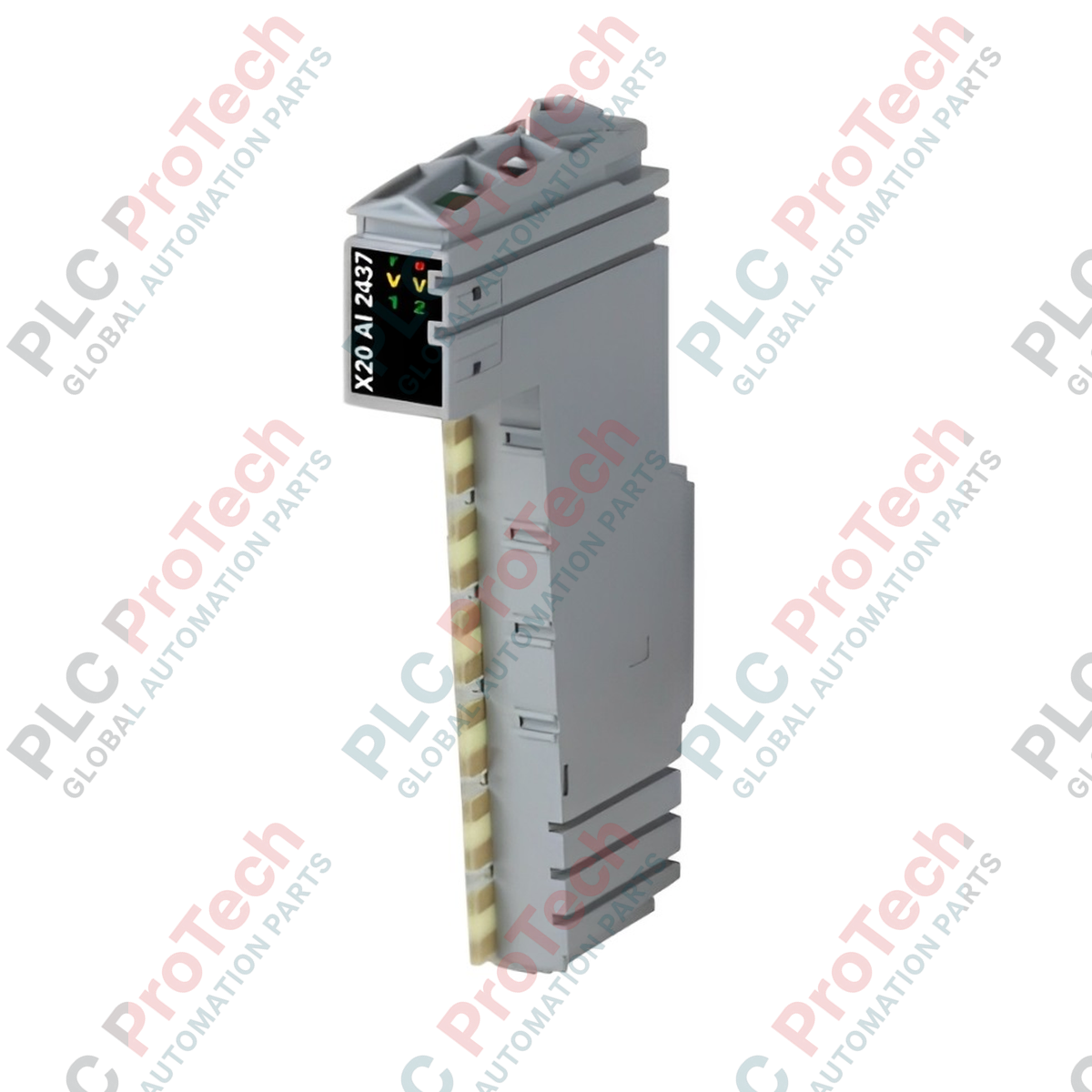

A B&R X20AI2437 (X20AI2437) nagy pontosságú, 2 csatornás, galvanikusan leválasztott analóg bemeneti modul, amelyet kifejezetten a moduláris X20 automatizálási környezethez terveztek. A nagy megbízhatóságot igénylő folyamatipari területeken, például az olaj- és gázfinomításban, a vegyipari gyártásban és a nagyméretű tengeri offshore platformokon alkalmazott modul kritikus folyamatműszerekkel létesít kapcsolatot. Az adók telemetriájának egycsatornás galvanikus leválasztással történő mérésével az egység nagy zavartűrést biztosít, megszünteti a földhurok-interferenciát, és folyamatos üzemelést tesz lehetővé a kritikus, zárt hurkú szabályozási alkalmazásokban.
Ez az analóg kártya két differenciális bemenetet tartalmaz, amelyek szoftveresen, egymástól függetlenül konfigurálhatók 4–20 mA-es vagy 0–25 mA-es áramhurkok kezelésére. A rendszer mindkét csatornához beépített, rövidzárlatbiztos érzékelőtápot biztosít, amely stabil, legfeljebb 30 mA terhelhetőségű 25 VDC kimenetet ad a külső terepi adók táplálásához. A 15 bites digitális átalakítási felbontás és a szabványos INT kimeneti formátum mellett a modul B&R NetTime mikroszekundumos időbélyegzési funkcióval is rendelkezik, amely lehetővé teszi az analóg adatgyűjtés közvetlen szinkronizálását a rendszer teljes mozgásvezérlési ciklusaival.
| Alapparaméter | Funkcionális specifikáció |
| Modell | X20AI2437 |
| Márka | B&R Automation |
| Származási ország | Ausztria |
| Bemenetek száma | 2 differenciális analóg bemenet |
| Bemeneti jel tartománya | 4–20 mA vagy 0–25 mA (szoftveresen választható) |
| Leválasztási kialakítás | Valódi, csatornánkénti leválasztási gátak |
| Átalakítási felbontás | 15 bites digitális átalakítás |
| Adatmintavételi sebesség | 4,7–960 minta másodpercenként (állítható) |
| Beépített adótápellátás | 25 VDC (±2% tűrés), max. 30 mA csatornánként |
| Túlterhelésvédelem | Folyamatosan rövidzárlatbiztos kimenet |
| Nyers kimeneti formátum | Előjeles, 16 bites egész szám (INT) |
| Légköri tűrés | 5–95% relatív páratartalom (kondenzációmentes) |
| Tömeg | 0,09 kg (nettó) / 2,0 kg (szállítási bruttó) |
Hogyan konfigurálható a modul a mintavételi sebesség 4,7-ről 960 mintára másodpercenként történő módosításához?
Nyissa meg a fizikai hardvertopológiát a B&R Automation Studio programban, válassza ki a célként megadott X20AI2437 foglalatot, majd lépjen az I/O-konfiguráció lapra. Az adat-kimeneti sebesség módosítása közvetlenül beállítja a belső digitális szűrőt; az alacsonyabb mintavételi sebesség javítja az általános zajelnyomást, míg a magasabb sebesség maximalizálja a tranziensválasz gyorsaságát.
Mi történik a csatornával, ha egy külső terepi műszer közvetlen rövidzárlatot okoz?
A beépített 25 VDC adótáp elektronikus rövidzárlatvédelmi mechanizmussal rendelkezik. Túlterhelés esetén a tápellátás a névleges áramot tartósan legfeljebb 30 mA-re korlátozza. Az érintett csatorna leállítja mérési hurkát a hardver károsodásának megelőzése érdekében, miközben a szomszédos csatorna megszakítás nélkül tovább működik.
Szükség van külső huroktápokra szabványos 2 vezetékes adók esetén?
Nem. Az X20AI2437 szükségtelenné teszi a kiegészítő tápelosztó blokkok használatát, mivel minden csatorna számára közvetlenül a kapocslécen biztosít önálló, leválasztott 25 VDC tápágat a hurok táplálásához.
Differenciális jel kapocscsatlakozásai: A jel visszatérő áramköreit kizárólag a kijelölt differenciális pozitív (+) és negatív (-) kapcsok között csatlakoztassa. A beépített huroktáp használatához vezesse a 25 VDC kimenetet az adó pozitív bemenetére, majd a 4–20 mA-es hurkot vezesse vissza a modul pozitív bemeneti kapcsára.
Árnyékolás földelése és a NetTime integritása: A műszerkábeleket nagy sűrűségű, árnyékolt sodrott érpárokkal csatlakoztassa. A NetTime funkció mikroszekundumos pontosságának biztosítása érdekében az árnyékolást hivatalos X20 árnyékolóbusz-csatlakozóval földelje a kapocsléc alján, alacsony impedanciájú, közvetlen földelést biztosítva a vezérlőpanel alsó paneljéhez.
A kondenzáció megelőzése távoli szekrényekben: Tartsa fenn az 5–95% közötti, kondenzációmentes relatív páratartalmú szabványos üzemeltetési feltételeket. Ha a rackegységet változó környezeti hőmérsékletnek kitett távoli terepi dobozokba telepíti, szereljen be belső, kondenzációgátló fűtőszalagokat, hogy megvédje a leválasztott elektronikai alkatrészeket a nedvesség okozta kúszóáramoktól.
