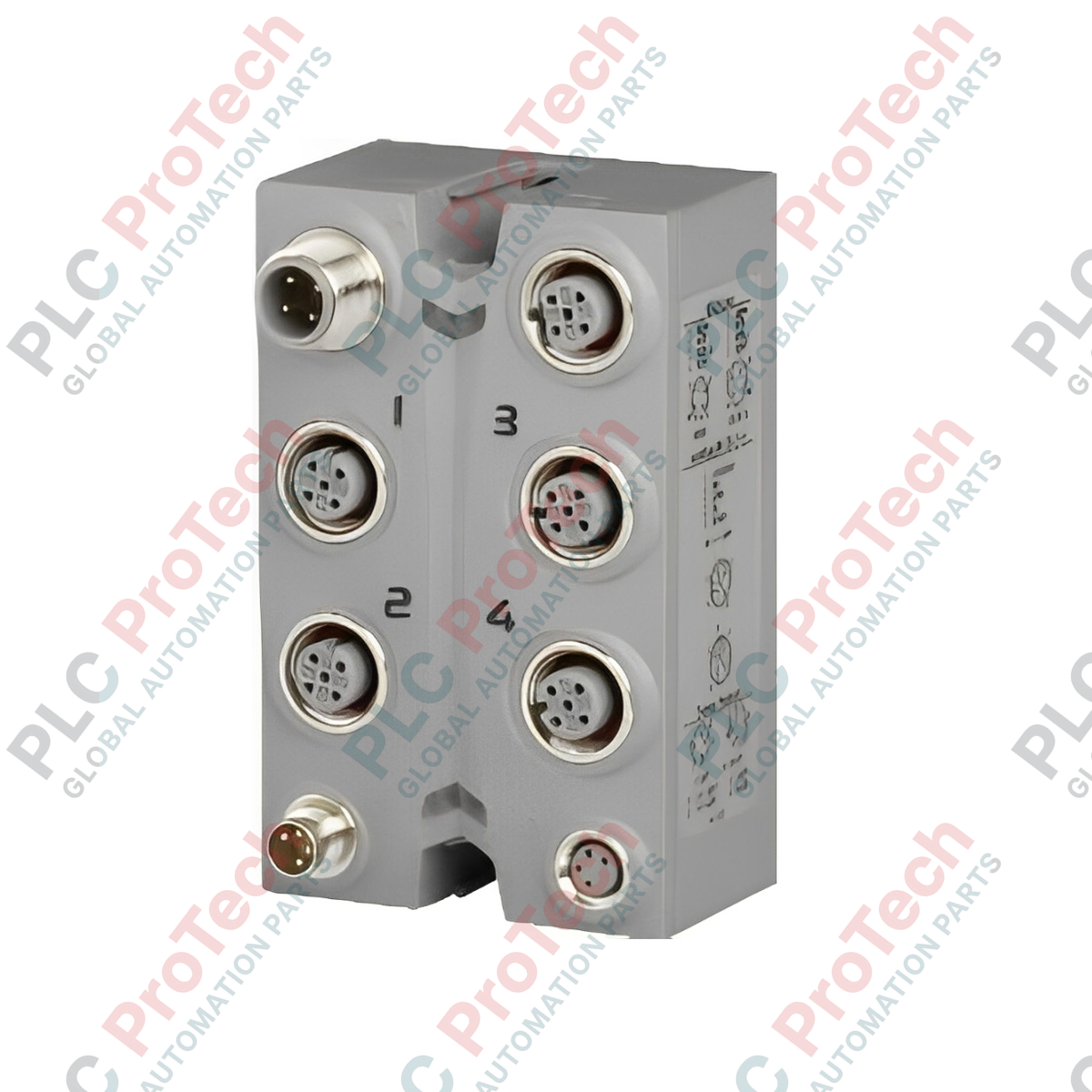

X67AT1322 B&R X67 sorozatú, 4 csatornás hőmérséklet-bemeneti modul

Termékáttekintés és hőmérséklet-felügyeleti modul

A X67AT1322 (X67 AT 1322) nagy teljesítményű, decentralizált hőmérséklet-gyűjtő modul, amelyet a B&R X67 rendszerhezterveztek. A „terepi szintű” telepítéshez kialakított modul lehetővé teszi a hőérzékelők közvetlen csatlakoztatását IP20-as vezérlőszekrény használata nélkül. A 4 univerzális bemenetnekköszönhetően számos ellenállásos hőmérséklet-érzékelőt támogat, többek között a PT100, PT1000, KTY10-6 és KTY84-130típusokat. Ez a rugalmasság nélkülözhetetlenné teszi műanyag-extrudálási, motorfelügyeleti és HVAC-alkalmazásokban, ahol a pontos hőmérséklet-visszacsatolás kritikus a folyamat stabilitása szempontjából. A jelek mérési helyen történő digitalizálásával a X67AT1322 kiküszöböli a hosszú analóg kábelvezetékeket, hatékonyan csökkenti az elektromágneses interferenciát, és biztosítja a kiváló adatintegritást zord ipari környezetben.

Hardverarchitektúra és jelfeldolgozás

A modul robusztus, teljesen kiöntött házban kapott helyet, amely ellenáll a nagy mechanikai igénybevételnek. A belső elektronika névlegesen 24 VDC tápfeszültségről működik, a 18–30 VDC közötti üzemi tartomány pedig lehetővé teszi az ipari elektromos hálózatok feszültségingadozásainak kezelését.

• Érzékelő-kompatibilitás: A 4 csatornás architektúrát ellenállásalapú mérésekhez optimalizálták, így nagy felbontású adatokat biztosít mind a szabványos RTD-k, mind a KTY-sorozatú szilíciumérzékelők esetében.

• Védelmi áramkör: Az integrált fordított polaritás elleni védelem megakadályozza a hardver meghibásodását telepítési hibák esetén, ezáltal hosszú távú üzembiztonságot garantál.

• Decentralizált hatékonyság: Az X67 termékcsalád részeként a modul a rendszerbuszon keresztül csatlakozik, és minimális buszciklus-terhelés mellett gyors hőmérséklet-frissítéseket biztosít a mastervezérlő számára.

Műszaki adatok

Beépített műszaki GYIK

Hogyan különbözteti meg a modul a különböző érzékelőtípusokat, például a PT100-at és a KTY84-et?

Az érzékelőtípus a B&R Automation Studio szoftverben konfigurálható. A pontos, linearizált hőmérsékletértékek biztosításához a felhasználóknak az I/O-konfigurációban hozzá kell rendelniük a hardvercsatornákat az adott érzékelő karakterisztikájához.

Használható a modul kültéri vagy magas páratartalmú környezetben?

Igen, az X67 sorozatot IP67-es környezetekhez tervezték. Ha minden M12-csatlakozást megfelelően meghúznak, a használaton kívüli csatlakozókat pedig lezárják, a X67AT1322 teljes védelmet biztosít a por és a víz behatolása ellen, így közvetlenül a gépre szerelhető.

Rendelkezik a modul belső érzékelőhiba-diagnosztikával?

A modul figyeli a „szakadás” és a „rövidzárlat” állapotokat. Ha egy érzékelővezetéken szakadás vagy rövidzárlat lép fel, a diagnosztikai bit beáll a szoftverregiszterben, így a PLC biztonságos állapotot biztosító rutint vagy riasztást indíthat.

Mérnöki és telepítési előírások

• Árnyékolás és földelés: Nagy pontosságú RTD-mérésekhez mindig árnyékolt érzékelőkábeleket használjon. Az árnyékolást az M12-csatlakozó házához kell csatlakoztatni, hogy folyamatos kapcsolatot biztosítson a gép földelése felé, és minimalizálja az 50/60 Hz-es zaj mérésre gyakorolt hatását.

• M12-csatlakozó meghúzási nyomatéka: Az IP67-es védettség fenntartása érdekében az M12-csatlakozókat 0,6 Nmnyomatékkal kell meghúzni. A túlzott meghúzás károsíthatja a belső O-gyűrűt, míg az elégtelen meghúzás nedvesség okozta jelcsúszáshoz vezethet.

• Feszültségesések: Hosszú X67-láncok esetén ellenőrizze a feszültséget az utolsó modulnál. Teljes terhelés mellett is 18 VDC felett kell maradnia a belső analóg-digitális átalakítás pontosságának fenntartásához.

Mérnöki előnyök

A X67AT1322 kiemelkedően alkalmas moduláris gépgyártásra. Mivel a modul kompakt (200 g), és nem igényel helyet a vezérlőszekrényben, a mérnökök elektromos szekrény áttervezése nélkül adhatnak hőmérsékleti zónákat a géphez. Széles üzemi hőmérséklet-tartománya (−25–60 Celsius-fok) lehetővé teszi a használatát hűtőtárolókban és nagy hőterhelésű feldolgozóegységek közelében egyaránt, egységes hardverplatformot biztosítva a különféle hőmérséklet-felügyeleti igényekhez.
