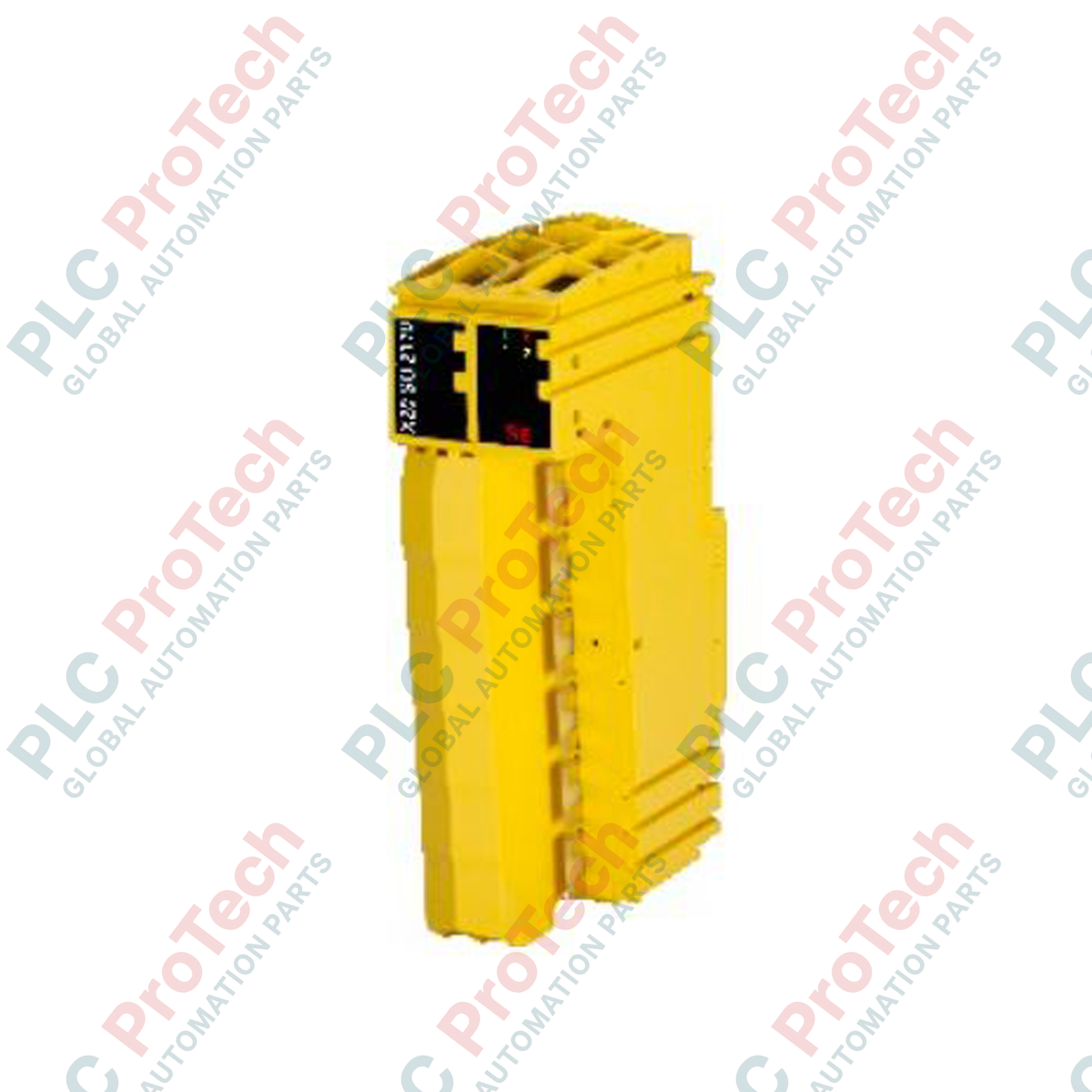

B&R X20SO2110 X20 sorozatú biztonsági digitális kimeneti modul

Termékáttekintés

Az X20SO2110 (X20SO2110) nagy pontosságú, biztonsági digitális kimeneti modul a B&R X20 rendszerben, amelyet kifejezetten a 4. kategória/PLe vagy SIL 3 megfelelőséget igénylő funkcionális biztonsági alkalmazásokhoz fejlesztettek. A modul 2 biztonságos, A típusú digitális kimenettel rendelkezik, amelyek mindegyike 0,5 A névleges áram biztosítására képes. A félvezető-technológia alkalmazásának köszönhetően az  X20SO2110 biztosítja, hogy a biztonsággal kapcsolatos jellemzők a kapcsolási ciklusok számától függetlenek maradjanak, ellentétben a hagyományos mechanikus relékkel. A modul biztonsági működtetők – például kontaktorok és szelepek – vezérlésére optimalizált olyan környezetekben, ahol a nagy sebességű reakció és az integrált áramfelügyelet elengedhetetlen a biztonságos folyamatállapot fenntartásához.

Műszaki kialakítás

Az X20SO2110 „high-side low-side” (A típusú) kimeneti architektúrát alkalmaz, amely jelentős biztonsági előnyt biztosít azáltal, hogy minden hibaesetben lehetővé teszi a működtető lekapcsolását a csatlakozókábelében. A modul integrált, 500 mikroszekundumnál rövidebb időtartamú OSSD (Output Signal Switching Device) tesztimpulzusokat tartalmaz a rövidzárlatok és kereszthibák terhelés kikapcsolása nélküli észleléséhez. Ezenkívül fejlett áramfelügyelettel rendelkezik a szakadás észleléséhez, valamint hálózati hibák esetén automatikus újraindítás elleni védelemmel van ellátva. Az adatok továbbítása az openSAFETY protokollon keresztül történik, amely hibabiztos kommunikációt biztosít a vezérlőhálózaton.

Műszaki adatok

Műszaki GYIK

Melyek az A típusú kimeneti változat legfontosabb biztonsági előnyei?

Az A típusú kimenetek minden működtetőhöz kettős kapcsolási mechanizmust (high-side és low-side) alkalmaznak. Ez biztosítja, hogy a működtető biztonságosan leválasztható legyen akkor is, ha a csatlakozókábel egyik oldala földzárlatos vagy tápfeszültségre kerül, így a védelem jobb a hagyományos high-side kapcsolásénál.

Hogyan észleli a modul a szakadásos hibát?

Az X20SO2110 belső árammérést alkalmaz. Ha a kimeneti áram 10 mA alá csökken, a modul „CurrentOK = FALSE” jelet generál. Ez lehetővé teszi, hogy a biztonsági logika valós időben azonosítsa a szakadt vezetékeket vagy a meghibásodott működtetőket.

Kompatibilis ez a modul szabványos (nem biztonsági) sorkapcsokkal?

Nem. A funkcionális biztonság integritásának fenntartása és a helytelen hardverbehelyezés megakadályozása érdekében az X20SO2110 12 pólusú, biztonsági kódolású sorkapcsot (X20TB12) és egy biztonsági kódolású buszmodult igényel, amelyeket külön kell megrendelni.

Mérnöki és telepítési útmutató

• Működtetők földelési korlátozásai: Mivel az X20SO2110 A típusú (high-side/low-side) modul, a csatlakoztatott működtetőknek (reléknek, szelepeknek) nem lehet meglévő kapcsolata a földpotenciállal. A működtetőt kizárólag a modul két kimeneti kapcsára szabad csatlakoztatni, hogy a biztonságos lekapcsolási logika megfelelően működjön.




• Kapacitív terhelés kezelése: A modul legfeljebb 100 nF kapacitív terheléshez használható. Hosszú kábelvezetékek alkalmazásakor a terepi működtetőkhöz vezető kábelek teljes kapacitását ki kell számítani. A túlzott kapacitás zavarhatja az OSSD tesztimpulzusokat, ami miatt a modul téves kereszthiba-jelzést adhat, vagy hibabiztos állapotba léphet.




• Hőmérséklet miatti terheléscsökkentés: Míg a modul vízszintes szerelés esetén akár 60 °C-on is használható, függőleges szereléskor a megengedett környezeti hőmérséklet 50 °C-ra csökken. Nagy sűrűségű biztonsági rackek esetén a megbízható OSSD-időzítés biztosításához legalább 12,5 mm távolságot kell fenntartani a biztonsági I/O-szelet és a szomszédos, nagy hőtermelésű modulok között.
