BECKHOFF C9900-E765 nyomógomb-bővítő

Leírás

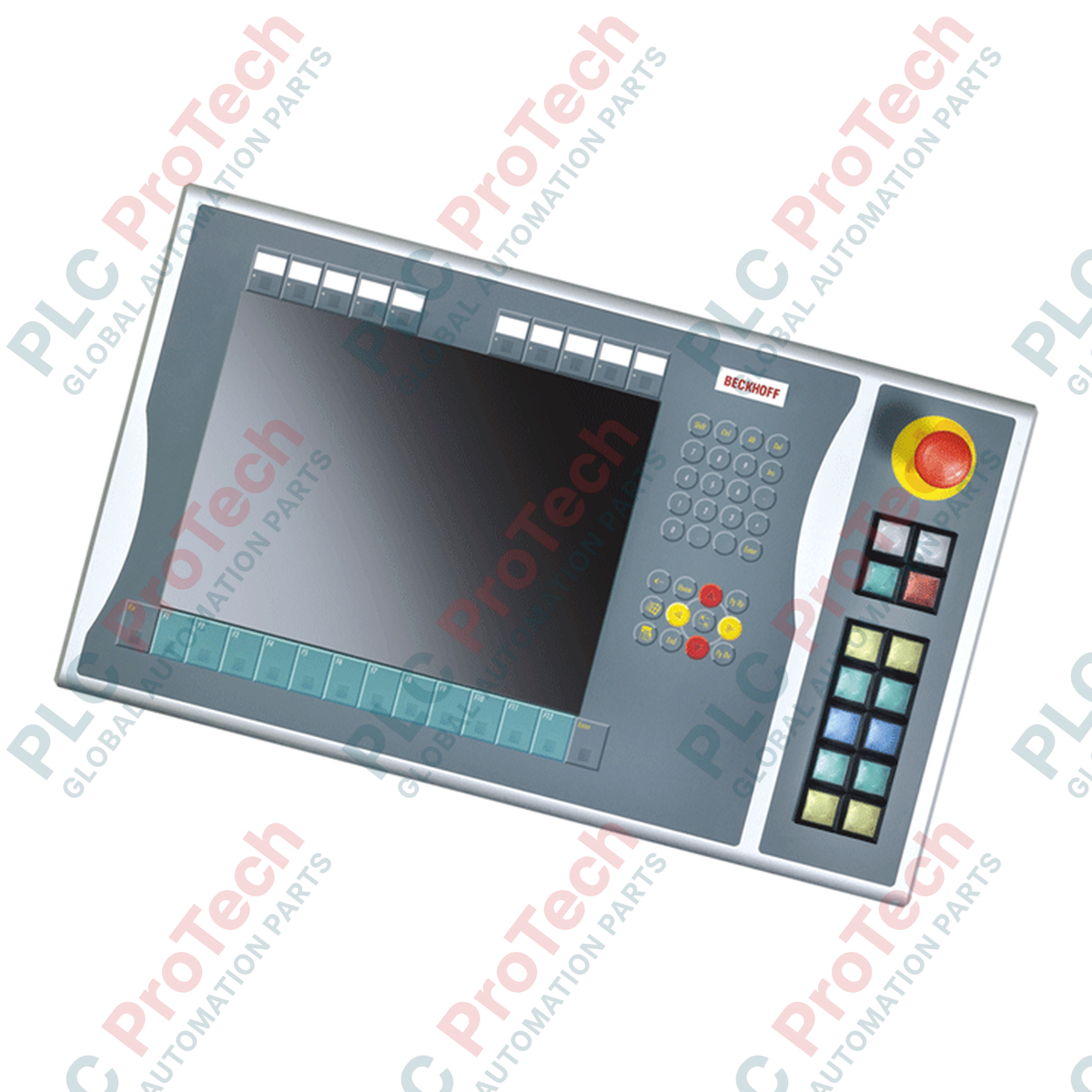

A BECKHOFF C9900-E765 egy nyomógombos bővítőegység, amelyet kifejezetten a 15 hüvelykes, billentyűzet nélküli kijelzővel rendelkező CP6xxx és CP7xxx vezérlőpanelekbe és Panel PC-kbe történő integrálásra terveztek. Ez a kezelői interfész-kiegészítő közvetlenül a kompatibilis vezérlőhardver jobb oldalára szerelhető, így fizikai kezelőszerveket biztosít a gépkezelők számára a gép alapvető funkcióinak vezérléséhez.

Az egység átfogó kezelőszerv-készletet tartalmaz, többek között tizennégy, beépített jelzőlámpával ellátott nyomógombot és egy közvetlenül beköthető vészleállító gombot. A nyomógombok és a jelzőlámpák jelátvitele CP-Link vagy USB kommunikációs interfészen keresztül történik, míg a sorkapcsos csatlakozások szükség esetén lehetővé teszik a közvetlen bekötést.

Jellemzők

• CP6xxx és CP7xxx vezérlőpanelekhez és 15 hüvelykes, billentyűzet nélküli kijelzővel rendelkező Panel PC-khez tervezve
• A vezérlőpanel házának jobb oldalára szerelhető
• 14 darab négyzet alakú, beépített jelzőlámpával rendelkező nyomógombot tartalmaz (30 x 30 mm)
• Egy közvetlenül beköthető Siemens Signum vészleállító gombot tartalmaz
• Támogatja a nyomógombok és a jelzőlámpák jelátvitelét CP-Linken vagy USB-n keresztül
• Minden nyomógombhoz másodlagos, alaphelyzetben nyitott érintkezőt biztosít a sorkapocssoron keresztüli közvetlen bekötéshez
• Cserélhető betétekkel ellátott, testreszabható nyomógombfedők az egyedi kezelői feliratozáshoz

Alkalmazások

• Szerszámgépek vezérlőállomásai
• Ipari automatizálási és gyártósori kezelőpanelek
• Fizikai vészleállító és parancsgombokat igénylő HMI- és Panel PC-kezelőpultok
• Folyamatmegjelenítő és gépkezelő rendszerek

Műszaki adatok

Általános adatok

Kezelőszervek és jelzőeszközök

Interfészek és bekötés

Telepítési útmutató

1. A telepítés megkezdése előtt ellenőrizze, hogy a vezérlőrendszer tápellátása teljesen le van választva, és a rendszer lezárása megtörtént.
2. Vizsgálja meg a C9900-E765 egységet, valamint a kompatibilis 15 hüvelykes CP6xxx vagy CP7xxx vezérlőpanel, illetve Panel PC szerelési felületét, hogy nem sérült-e a szállítás során, és nincs-e rajta szennyeződés.
3. A mechanikai szerelési előírásoknak megfelelően rögzítse biztonságosan a nyomógombos bővítőegységet a vezérlőpanel jobb oldalán.
4. Csatlakoztassa a belső kommunikációs interfészt (CP-Link vagy USB) a gombállapotok és a jelzőlámpák vezérléséhez szükséges módon.
5. Végezze el a sorkapocssor közvetlen, alaphelyzetben nyitott érintkezőinek bekötését, és a helyi biztonsági előírásoknak, valamint a rendszer kapcsolási rajzainak megfelelően kösse be a vészleállító gombot.
6. A vezérlőpanel tápellátásának visszakapcsolása előtt ellenőrizze az összes elektromos csatlakozást, a földelést és a mechanikai rögzítés stabilitását.
7. Végezzen funkcionális üzembe helyezési ellenőrzést az összes nyomógomb megfelelő kommunikációjának, a jelzőlámpák működésének és a vészleállító áramkör helyes működésének igazolására.
