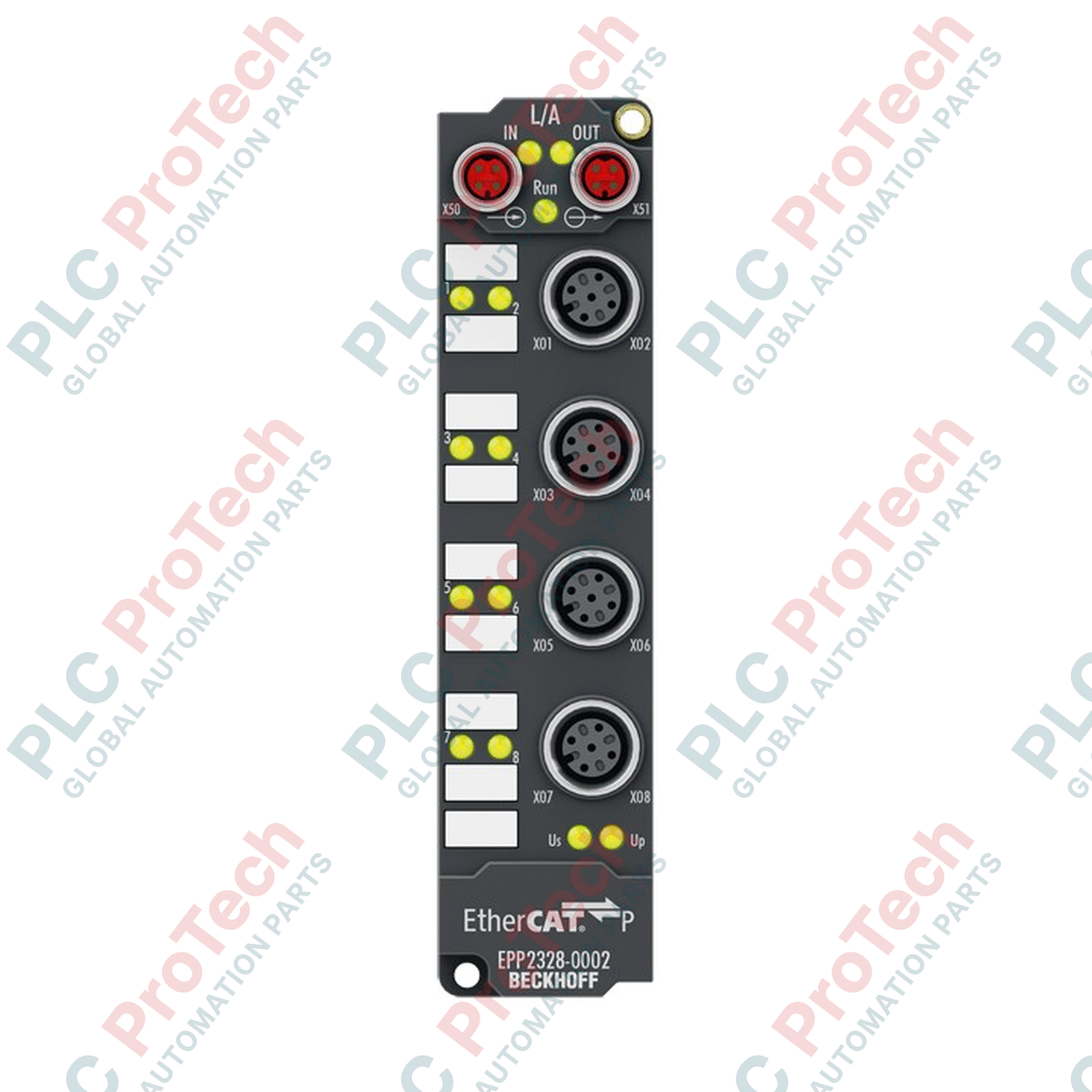

BECKHOFF EPP2328-0002 EtherCAT P Box I/O-modul

Termékáttekintés

A EPP2328-0002 (EPP23280002) nagy teljesítményű, rendkívül kompakt interfészként működik a Beckhoff EtherCAT P ökoszisztémájában. Ez az ipari I/O-doboz négy digitális bemenetet és négy digitális kimenetet egyetlen, IP67-védettségű házban egyesít, és közvetlen gépre szerelésre készült, elektromos szekrény nélkül. Az EtherCAT P technológiának köszönhetően a kommunikációt és a tápellátást (Us és Up) egyetlen M8-kábelben egyesíti, jelentősen csökkentve a kábelezés bonyolultságát és tömegét moduláris gépkialakításokban. Legyen szó nagy sebességű csomagolósorokról, robotcellákról vagy autóipari összeszerelésről, az EPP2328-0002 determinisztikus adatgyűjtést és megbízható aktuátorvezérlést biztosít csatornánkénti, robusztus 2 A-es kimeneti kapacitással, így minimálisra csökkenti a rendszer helyigényét, és maximalizálja az üzemidőt az elosztott vezérlési architektúrákban.

Funkcionális felépítés és csatlakoztathatóság

A EPP2328-0002 modult decentralizált automatizálási alkalmazásokhoz tervezték, ahol a helytakarékosság és a környezeti ellenálló képesség elengedhetetlen.

• EtherCAT P-integráció: A modul P-kódolású M8-csatlakozókkal rendelkezik, amelyek lehetővé teszik az „egykábeles automatizálás” koncepcióját. Hatékonyan továbbítja a logikai és perifériatápellátást a következő modulok felé, leegyszerűsítve a láncba fűzött topológiát.

• Nagyáramú meghajtási képesség: A hagyományos kompakt modulokkal ellentétben mind a négy kimenet akár 2 A árammal is terhelhető (az összesített áram legfeljebb 3 A). Ez ideálissá teszi nagy teljesítményű mágnesszelepek, egyenáramú motorok vagy nagy fényerejű jelzőlámpák vezérlésére.

• Érzékelő-/aktuátorinterfész: A-kódolású M12-csatlakozásokat használva a modul szabványos ipari kábelezést támogat. A bemenetek megfelelnek az EN 61131-2 Type 3 előírásainak, így széles körű kompatibilitást biztosítanak elektronikus érzékelőkkel és mechanikus kapcsolókkal, fokozott zavartűrés mellett.

Műszaki specifikációk

Kritikus műszaki GYIK

• Hogyan kezeli az EPP2328-0002 a kimeneteken bekövetkező rövidzárlatokat?

  Minden kimeneti csatorna egyedileg védett a rövidzárlatok ellen. Hiba esetén a csatorna korlátozza az áramot, és visszajelzi a hibastátuszt az EtherCAT-masternek (például a TwinCAT-nek), így lokalizált diagnosztika végezhető az egész modul leállítása nélkül.

• Mit jelent a P-kódolású M8-csatlakozók jelenléte ezen a modulon?

  A P-kódolás olyan mechanikai védelmi megoldás, amely megakadályozza a szabványos EtherCAT (A-kódolású) kábelek véletlen csatlakoztatását az EtherCAT P-portokhoz. Ez biztosítja, hogy az elektronika és a tápellátás egyesített 24 V DC tápvezetékei megfelelően legyenek kiosztva, megelőzve a hardver károsodását.

• Használható ez a modul lemosható környezetben?

  Igen. Az IP67-es védettségnek, valamint a cinköntvényből és műanyagból készült háznak köszönhetően a modul ellenáll a nedvességnek és a pornak. A tömítés épségének megőrzése érdekében azonban ügyeljen arra, hogy minden használaton kívüli M12- és M8-portot hivatalos Beckhoff-védőkupakkal zárjon le.

Tervezési és telepítési útmutató

• Az EtherCAT P feszültségesésének kezelése: Több EPP2328-0002 modul láncba kapcsolásakor számítsa ki az Us (rendszer-) és Up (terhelési) feszültség teljes áramfelvételét. A nagy áramú terhelések (csatornánként 2 A) hosszú M8-kábelezés esetén jelentős feszültségesést okozhatnak. Az energiaigény szimulálásához használja a TwinCAT „EtherCAT P Topology” eszközét.

• Árnyékolás és földelés: Bár az M8-aljzatok árnyékoltak, gondoskodjon arról, hogy a modul szerelési felülete funkcionális földeléshez csatlakozzon. Ez kis impedanciájú utat biztosít az elektromágneses interferencia (EMI) számára, ami kritikus fontosságú induktív terhelések, például nagy relétekercsek vagy motorok kapcsolásakor.

• Hőtechnikai szempontok: Ha a modult magas hőmérsékletű környezetben (50 °C felett) a maximális, 3 A-es összkimeneti árammal üzemelteti, gondoskodjon a megfelelő légáramlásról. A hőmérséklet miatti teljesítménycsökkenés megelőzése érdekében ne szerelje a modult közvetlen napfénynek kitett helyre vagy nagy hőforrások mellé.

Üzemeltetési előnyök

A  EPP2328-0002 olyan szélsőséges ipari körülmények között is kiválóan működik, ahol a hagyományos, IP20-as védettségű PLC-rackek már meghibásodnak. A rezgésállósága (az EN 60068-2-6 szabványnak megfelelően) alkalmassá teszi arra, hogy közvetlenül mozgó gépalkatrészekre, például robotkarokra vagy rezgő adagolókra szereljék. A Beckhoff ökoszisztémán belüli visszamenőleges kompatibilitás biztosítja, hogy amikor vezérlőrendszere a hagyományos EtherCAT-ről EtherCAT P-re fejlődik, a terepi szintű I/O változatlan és könnyen integrálható maradjon, ezáltal csökkentve a teljes élettartamköltséget (TCO).
