Beckhoff C9900-E875 CP6xxx és CP7xxx nyomógomb-bővítő modul

SKU C9900-E875

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-E875
Country of origin:Németország
Product Type: HMI bővítőmodulok
Payment: T/T, Western Union
Weight: 500g
Dimensions: nyomógombos hosszabbítók méretezett rajzai AutoCAD DXF-fájlként
Shipping port: Xiamen
Warranty: 12 months

Leírás

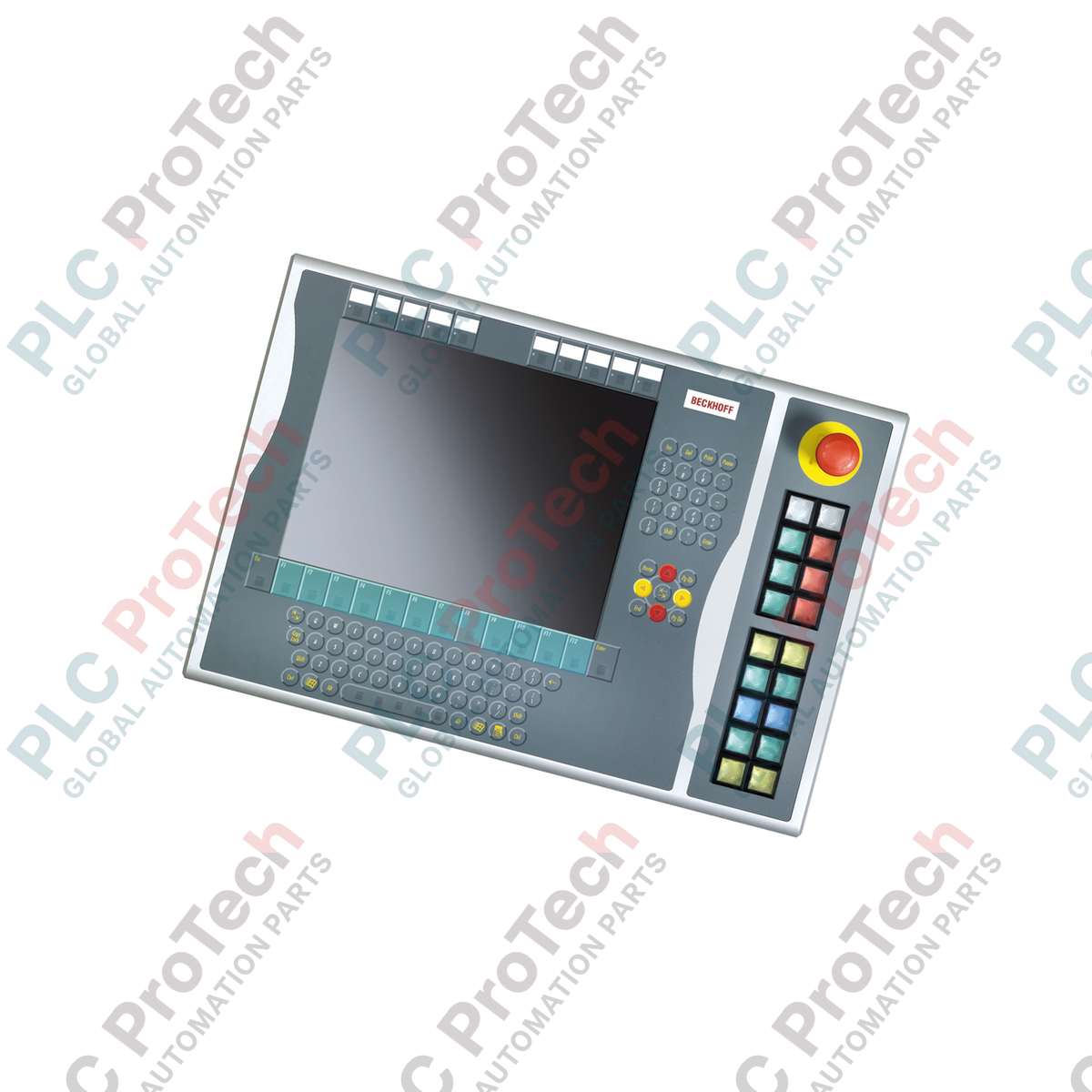

A C9900-E875 nyomógombos bővítőegységet úgy tervezték, hogy zökkenőmentesen integrálható legyen a Beckhoff CP6xxx és CP7xxx kezelőpanelek és Panel PC-k jobb oldalán; masszív, tapintható fizikai kezelőfelületet biztosít a billentyűzet nélküli, 15 hüvelykes kijelzőkhöz. Ez az ipari kivitelű bővítőfelület közvetlenül összekapcsolja a fizikai vészleállítási és kezelői parancsokat az automatizálási vezérlőrendszerrel, növelve a biztonságot és a kezelői hatékonyságot az üzemi területen.

Főbb jellemzők

Célzott kompatibilitás: Kifejezetten a Beckhoff CP6x32-00xx és CP7x32-00xx 15 hüvelykes, kijelzős HMI-kezelőrendszerek jobb oldalára történő felszereléshez készült.
Tapintható kezelőfelület: 18 nagy tartósságú, 30 x 30 mm-es, négyzet alakú Siemens Signum gombbal és integrált jelzőlámpákkal van felszerelve.
Integrált vészleállító: 1 Siemens Signum vészleállító nyomógombot tartalmaz a közvetlen, huzalozott biztonsági integrációhoz.
Kettős jelátvitel: A nyomógombok redundáns kialakításúak: egy alaphelyzetben nyitott (NO) érintkezőt CP-Linken vagy USB-n keresztül továbbítanak, míg a második NO érintkező közvetlenül hozzáférhető sorkapcsos huzalozással.
Feliratozható gombok: A nyomógombfedelek egyedileg megjelölhetők behelyezhető címkékkel az egyértelmű kezelői útmutatás érdekében.

Alkalmazások

Diszkrét gyártási végrehajtórendszerek, amelyek fizikai indítás-, leállítás- és ciklusvezérlést igényelnek.
Nehézgépipari HMI-állomások, amelyek helyi, huzalozott vészleállító-integrációt igényelnek.
Utólagos beépítési szolgáltatás Beckhoff CP6xxx/CP7xxx kezelőpanel-telepítésekhez.

Műszaki adatok

Paraméter	Specifikáció
Gyártó	Beckhoff Automation
Modellszám	C9900-E875
Kompatibilis sorozat	CP6x32-00xx és CP7x32-00xx (15 hüvelykes, billentyűzet nélkül)
Felszerelési hely	A kezelőpanel / Panel PC jobb oldala
Nyomógombtípus	18 x Siemens Signum négyzet alakú (30 x 30 mm)
Vészleállító gomb	1 x Siemens Signum, közvetlenül huzalozott biztonsági csatorna
Jelátvitel	CP-Link vagy USB (digitális jel az 1. NO érintkezőhöz)
Párhuzamos huzalozás	Sorkapocs-interfész a 2. NO érintkezőhöz
Jelzőlámpa vezérlése	Kizárólag CP-Link- vagy USB-kommunikáción keresztül
Állapotfázis	Szervizelési szakasz (örökölt pótalkatrész-támogatás)
Szállítási tömeg (számított)	5,0 kg

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

Mivel ez a modul a hivatalos Beckhoff szervizelési szakaszában van, győződjön meg arról, hogy a célként használt Panel PC vagy Control Panel rendelkezik a belső USB-/CP-Link-vezérlő felismeréséhez szükséges firmware-verzióval. A régebbi CP6x32 architektúrák esetében örökölt Windows-illesztőprofilokra lehet szükség mind a 18 nyomógomb-jelző megfelelő leképezéséhez.

Alkalmazási buktatók és mérnöki megjegyzések

Aktív állapotban mind a 18 jelzőlámpa egyidejű világítása megterhelheti a panel HMI-jének belső tápelosztó áramkörét. Az USB-kapcsolat kommunikációs megszakadásainak megelőzéséhez használjon kiváló minőségű, árnyékolt USB-kábelt, vagy a gazda-Control Panelt leválasztott 24 V DC-forrásról táplálja, hogy elkerülje a jelvezetékbe jutó földhurokáramokat.

Üzembe helyezési és bekötési tippek

A vészleállító gombot mindig a közvetlenül bekötött érintkező-sorkapcson keresztül, közvetlenül a biztonsági reléhez vagy a hibabiztos PLC-hez (például TwinSAFE) kösse be, ahelyett, hogy a CP-Link/USB terepi buszjelére hagyatkozna. Ez megfelel a Cat 4 / PL e biztonságiáramkör-követelményeinek, mivel hardverszintű függetlenséget biztosít a HMI operációs rendszerének végrehajtási ciklusától.

Telepítési irányelvek

KRITIKUS BIZTONSÁGI FIGYELMEZTETÉS

A C9900-E875 bővítőegység felszerelése vagy bekötése előtt ellenőrizze, hogy a gazda-Control Panel és az összes hozzá tartozó tápegység teljesen feszültségmentes-e. A fizikai tápellátás leválasztásának elmulasztása károsíthatja a belső CP-Link/USB kommunikációs adó-vevőt, és váratlan biztonságiáramkör-működtetéseket okozhat.

1

Igazítsa a C9900-E875 fizikai mechanikai tartóelemét a CP6xxx/CP7xxx Control Panel jobb oldali szerelősínéhez. A tömítőgumiknak síkban kell illeszkedniük a burkolat épségének megőrzéséhez.

2

A szerelőcsavarokat a megfelelő meghúzási nyomatékkal rögzítse, hogy elkerülje a panel vázszerkezetének deformálódását vagy az IP-védettség romlását.

3

A kétcsatornás vészleállító vezetékeket közvetlenül a sorkapocslécekről vezesse a biztonsági kiértékelő egységhez. Csatlakoztassa az USB- vagy CP-Link-fizikai interfészkábelt a gazdavezérlő egységhez.

FAQ

Működtethető a C9900-E875 vészleállító gombja kizárólag az USB/CP-Link buszon keresztül?

Nem. A biztonsági szabványoknak való megfelelés érdekében a vészleállító gombot közvetlenül, vezetékes kapcsolatban kell csatlakoztatni egy biztonsági vezérlőhöz vagy biztonsági reléhez a beépített fizikai csatlakozósoron keresztül.

Hogyan vezérlik a nyomógombok állapotjelző LED-jeit?

A jelzőlámpákat digitálisan, a gazda Panel PC-ről vagy a PLC-programból az aktív CP-Link- vagy USB-kommunikációs interfészen keresztül vezérlik.

Testreszabhatom ennek a bővítőmodulnak a gombfeliratait?

Igen, a 18 négyzet alakú nyomógomb átlátszó, behelyezhető kupakkal van ellátva, így egyedileg nyomtatott feliratcsíkok helyezhetők el bennük a kezelői vezérlési sémák testreszabásához.
