Leírás

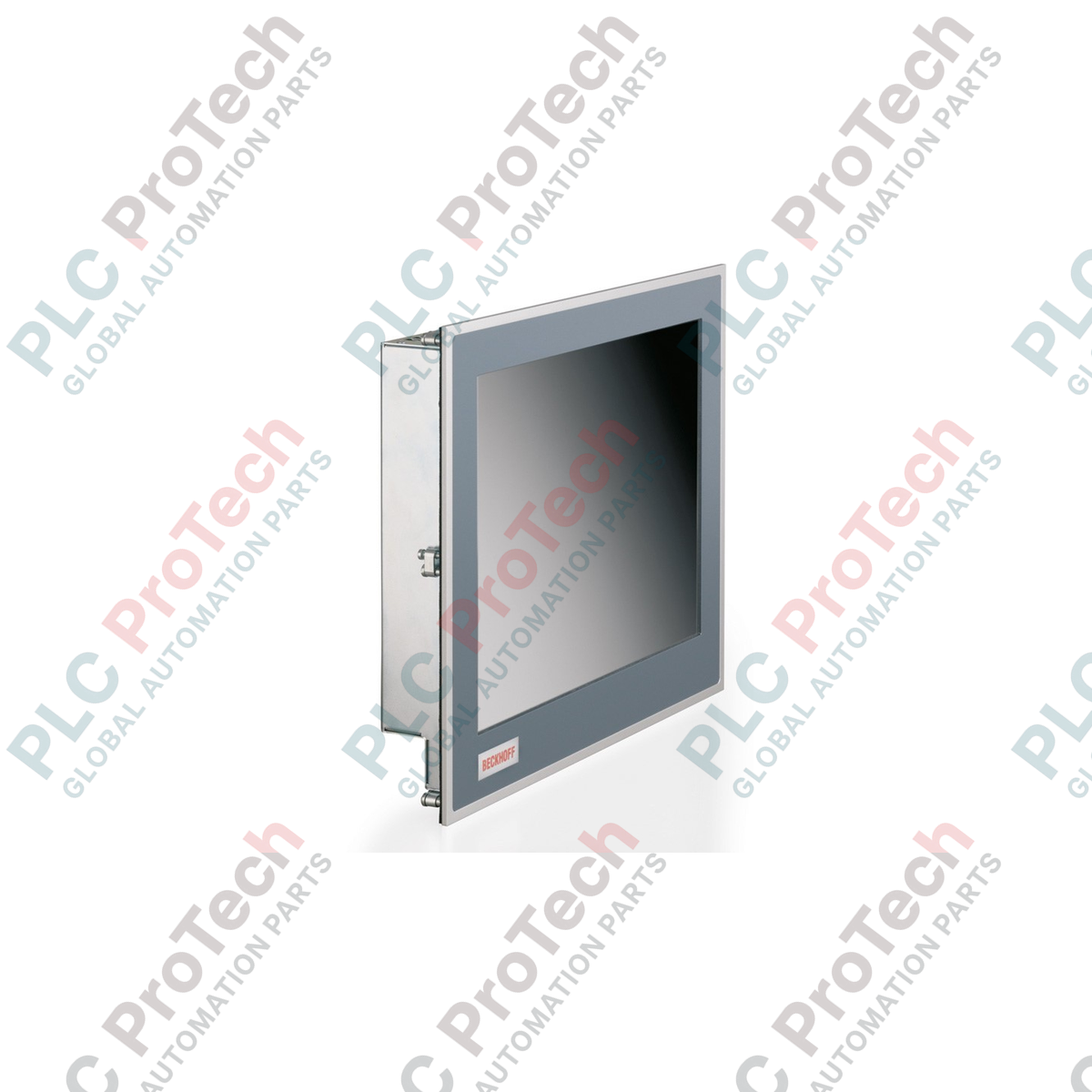

A BECKHOFF CP6211-0000-0070 gazdaságos, ipari vezérléshez és gépszintű vizualizációhoz tervezett beépíthető Panel PC. A nagy teljesítményű feldolgozóegységet tartós ipari kijelzővel ötvözve ez a Panel PC megbízható vezérlőként és ember-gép interfészként (HMI) szolgál kapcsolószekrénybe vagy vezérlőkonzolra történő beépítéshez.

Az alumínium előlappal és préselt acél hátlappal készült BECKHOFF CP6211-0000-0070 ellenáll a megterhelő ipari környezeteknek. Az egység kihúzható rögzítőkarokkal rendelkezik, amelyek egyszerűsítik a mechanikai telepítést, és lehetővé teszik a szerszám nélküli, közvetlenül panelbe vagy konzolba történő rögzítést.

A kompakt, 3,5 hüvelykes alaplapra épülő Intel Celeron kétmagos processzorral felszerelt Panel PC optimalizált számítási teljesítményt biztosít TwinCAT-vezérlési alkalmazásokhoz, adatgyűjtéshez és HMI-futtatáshoz. Gigabites Etherneten, USB 3.0-n és soros interfészeken keresztül sokoldalú csatlakoztatást kínál a szabványos terepibusz-rendszerek és perifériás eszközök integrálásához.

Jellemzők

• Intel Celeron G3900TE kétmagos processzor 2,3 GHz-es órajellel.
• Alapfelszereltségként 4 GB DDR4 rendszermemória.
• Két 100/1000BASE-T fedélzeti Ethernet-port független hálózati konfigurációkhoz.
• Rugalmas tárhelybővítés egy 2,5 hüvelykes HDD/SSD-foglalattal és egy CFast-foglalattal.
• Beépített kommunikációs interfészek, köztük négy USB 3.0-port, egy RS232 soros port és egy DVI-port.
• IP65-ös előlapi védelem por és folyadék behatolása ellen.
• Kényelmesen kihúzható rögzítőkarok a gyors, laza szerelési elemek nélküli rögzítéshez.

Alkalmazások

• Ipari HMI- és gépszintű kezelői vezérlőrendszerek.
• Kapcsolószekrénybe és vezérlőkonzolra történő szerelés.
• Adatkoncentrációs és gyártás-végrehajtási rendszer (MES) átjárók.
• TwinCAT-alapú elosztott automatizálási és mozgásvezérlési feldolgozás.

Műszaki specifikációk

Általános

Feldolgozás és memória

Interfészek és csatlakoztathatóság

Elektromos és környezeti jellemzők

Telepítési irányelvek

1. Győződjön meg arról, hogy a szerelési kivágás pontosan megfelel a Panel PC burkolata fizikai méreteinek.
2. A munkavégzés megkezdése előtt ellenőrizze, hogy a fő tápellátás teljesen feszültségmentesítve és lezárva van.
3. Helyezze be a Panel PC-t a szerelési kivágásba az elülső oldal felől.
4. Hátulról működtesse és húzza meg a beépített kihúzható rögzítőkarokat, hogy a készülék a keretre ható túlzott mechanikai terhelés nélkül rögzüljön.
5. Csatlakoztassa a funkcionális földelést egy kis impedanciájú földelőkapocshoz.
6. Csatlakoztassa a 24 V DC tápegység vezetékeit a kijelölt tápcsatlakozóhoz.
7. Csatlakoztassa az Ethernet-, kijelző- és soros kommunikációs kábeleket, ügyelve arra, hogy minden csatlakozó megfelelően illeszkedjen és rögzüljön.

Csereajánlások

1. A kivonás előtt készítsen biztonsági másolatot az eredeti egység összes konfigurációs fájljáról, licencéről, TwinCAT-programjáról és operációsrendszer-adatáról.
2. Állítsa le szabályosan az operációs rendszert, és kapcsolja ki a 24 V DC tápellátást.
3. Címkézze fel, majd válassza le az összes adatkommunikációs, periféria- és tápkábelt.
4. Oldja ki a kihúzható rögzítőkarokat, majd óvatosan csúsztassa előre az egységet a konzol vagy a szekrény kivágásából.
5. Szerelje be a csere BECKHOFF CP6211-0000-0070 készüléket a kivágásba, majd rögzítse a beépített karokkal.
6. Csatlakoztassa újra az összes kábelt, és kapcsolja be a 24 V DC tápfeszültséget.
7. A rendszertükörkép, a projektkonfigurációk és a CFast-tárolófájlok visszaállítása az egység üzembe helyezéséhez.
