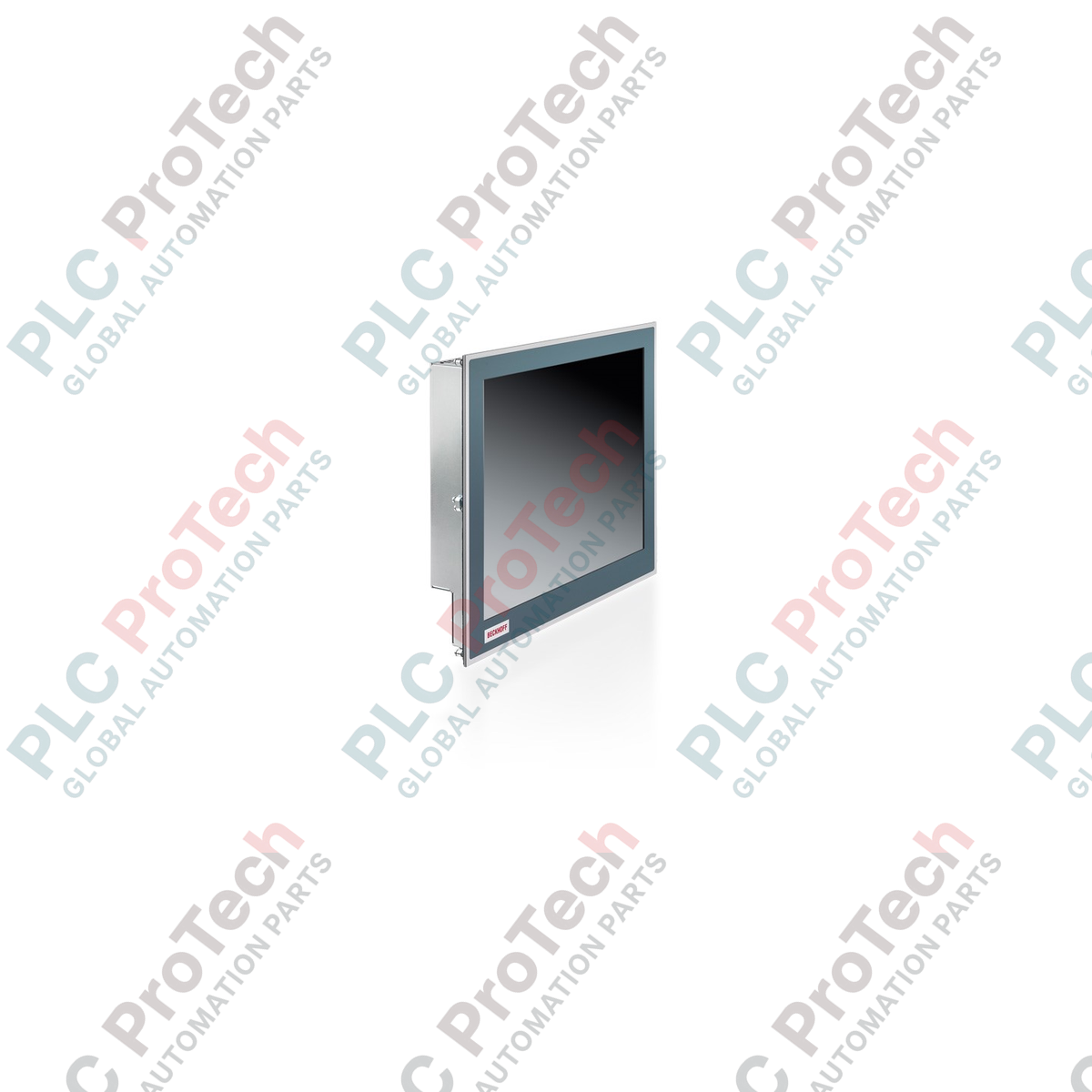

A gépvezérlő szekrényekbe történő közvetlen beépítésre tervezett Beckhoff CP6603-0020-0020 beépített panel-PC egy nagy teljesítményű 1 GHz-es ARM Cortex-A8 processzort és egy 5,7 hüvelykes kijelzőt egyesít, hogy dedikált megjelenítést és vezérlést biztosítson. Ez a ventilátor nélküli, kompakt, ipari kivitelű kezelői interfész egy 5,7 hüvelykes, aktív mátrixos TFT-kijelzővel, 640 × 480 VGA-felbontással és egyujjas, analóg rezisztív érintéstechnológiával rendelkezik. A robusztus alumínium előlappal és lemezacél hátlappal kialakított készülék ellenáll a gyártóüzemi környezetek jelentette igénybevételnek. Az integrált 128 kB-os NOVRAM áramszünet esetén is biztosítja a nem felejtő adattárolást, amelyet kapacitív, 1 másodperces UPS egészít ki. A Windows Embedded Compact 7 rendszert futtató CP6603-0020-0020 ideális hardverplatform a TwinCAT 2 és TwinCAT 3 PLC- és Motion Control-futási környezetekhez (30-as teljesítményosztály).
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Beckhoff Automation |
| Modellszám | CP6603-0020-0020 |
| Processzor | ARM Cortex-A8, 1 GHz (TwinCAT 30-as teljesítményosztály) |
| Rendszermemória | 1 GB DDR3 RAM |
| Kijelzőméret és felbontás | 5,7 hüvelykes TFT, 640 × 480 VGA |
| Érintéstechnológia | Egyérintéses analóg rezisztív |
| Tartós memória | 128 kB NOVRAM |
| Interfészek | 1 × RJ45 10/100Base-T Ethernet, 1 × RJ45 EtherCAT, 2 × USB 2.0, 1 × RS232 |
| Tárolóhely | 1 × microSD-foglalat (legfeljebb 16 GB támogatása; alapértelmezés szerint 512 MB-os kártyával) |
| Tápegység | 24 V DC (-15% / +20%) |
| Szünetmentes tápegység technológiája | Kapacitív, 1 másodperces szünetmentes tápegység (megőrzi a NOVRAM-változókat) |
| Operációs rendszer | Windows Embedded Compact 7 (angol) |
| Védettségi besorolás | Elöl IP65, hátul IP20 |
| Üzemi hőmérséklet | 0–55 °C (környezeti üzemi hőmérséklet) |
| Származási ország | Németország |
| Szállítási tömeg | 5,0 kg (biztonságos szállítási csomagolással együtt) |
| Port / interfész | Csatlakozás típusa | Funkció |
|---|---|---|
| Tápbemenet | 3 pólusú, kivehető csavaros sorkapocs | 24 V DC tápegység-csatlakozás és funkcionális földelés |
| Ethernet (LAN) | RJ45 (10/100Base-T) | Felső szintű hálózat, gazdagép-integráció vagy Modbus TCP-kommunikáció |
| EtherCAT | RJ45 | Közvetlen EtherCAT-hálózati csatlakozás terepi eszközökhöz és csatolókhoz |
| USB-portok | 2 × USB 2.0 Type A | Perifériák csatlakoztatása (billentyűzet, egér, flashmeghajtók) |
| COM1 | 9 tűs D-sub, dugó | RS232 soros kommunikációs interfész |
A CP6603 sorozat többféle konfigurációban kapható. A CP6603-0020-0020 kifejezetten Windows Embedded Compact 7 rendszerre van konfigurálva. Ha egy régebbi, Windows CE 6 rendszert futtató egységet, például a CP6603-0000-0000 modellt helyettesít, ellenőrizze az egyedileg fordított C++- vagy .NET-alapú vizualizációs szoftver függőségeit, mivel a DLL-célplatformok újrafordítást igényelhetnek a WEC7-kompatibilitás érdekében.
Mivel ez passzívan hűtött, ventilátor nélküli Panel PC, kritikus fontosságú a megfelelő szabad tér biztosítása a lemezacélból készült hátlap körül. Szűk, nem szellőző vezérlőszekrényekben a felgyülemlett hő a CPU órajelének csökkentéséhez vezethet. Mindig biztosítson legalább 50 mm szabad légteret a hátsó burkolat felett és alatt. Bár a rendszer 1 másodperces UPS-szel rendelkezik, ez a UPS kapacitív, és kizárólag arra szolgál, hogy a nem felejtő adatokat a RAM-ból a NOVRAM-ba írja; hosszabb áramkimaradások során nem tartja fenn a teljes operációs rendszer működését.
Az EtherCAT-interfész stabil kommunikációjának biztosítása érdekében ne vezesse az RJ45-ös terepi buszkábeleket párhuzamosan nagyfeszültségű AC-motorvezetékekkel. A Panel PC készülékházát mindig közvetlenül a fő szerelőlaphoz földelje alacsony impedanciájú földelőszalaggal, amelyet az egység hátoldalán található kijelölt földelőcsavarhoz csatlakoztat. Ez megakadályozza, hogy a nagyfrekvenciás elektromos zaj zavarja az ellenállásos érintőpanel érzékelőjét.
KRITIKUS FIGYELMEZTETÉS:
A fizikai szerelési vagy huzalozási munkák megkezdése előtt válassza le és zárja ki az összes 24 V DC tápforrást. A feszültség alatt álló elektromos csatlakozások megérintése károsíthatja a belső elektronikus áramköröket, és a berendezés fizikai meghibásodásához vezethet.
Készítsen kivágást a vezérlőszekrény előlapján. Ügyeljen arra, hogy a kivágás méretei megfeleljenek a panel fizikai követelményeinek, és sorjázza le az összes éles peremet a megbízható tömítés érdekében.
Óvatosan helyezze be a Panel PC-t elölről a kivágásba, ügyelve arra, hogy az elülső tömítőgumi síkban és hézagmentesen illeszkedjen a szekrény külső felületéhez.
Hátulról szerelje fel és rögzítse a kihúzható rögzítőkarokat. Egyenletesen húzza meg őket, hogy az elülső tömítés összenyomódjon, és teljes IP65-ös behatolásvédelem jöjjön létre.
Csatlakoztassa a 24 V DC tápcsatlakozót, ügyelve a megfelelő polaritásra. A rendszer feszültség alá helyezése előtt a funkcionális földelővezetőt közvetlenül a készülékház földelési csatlakozására kösse.
