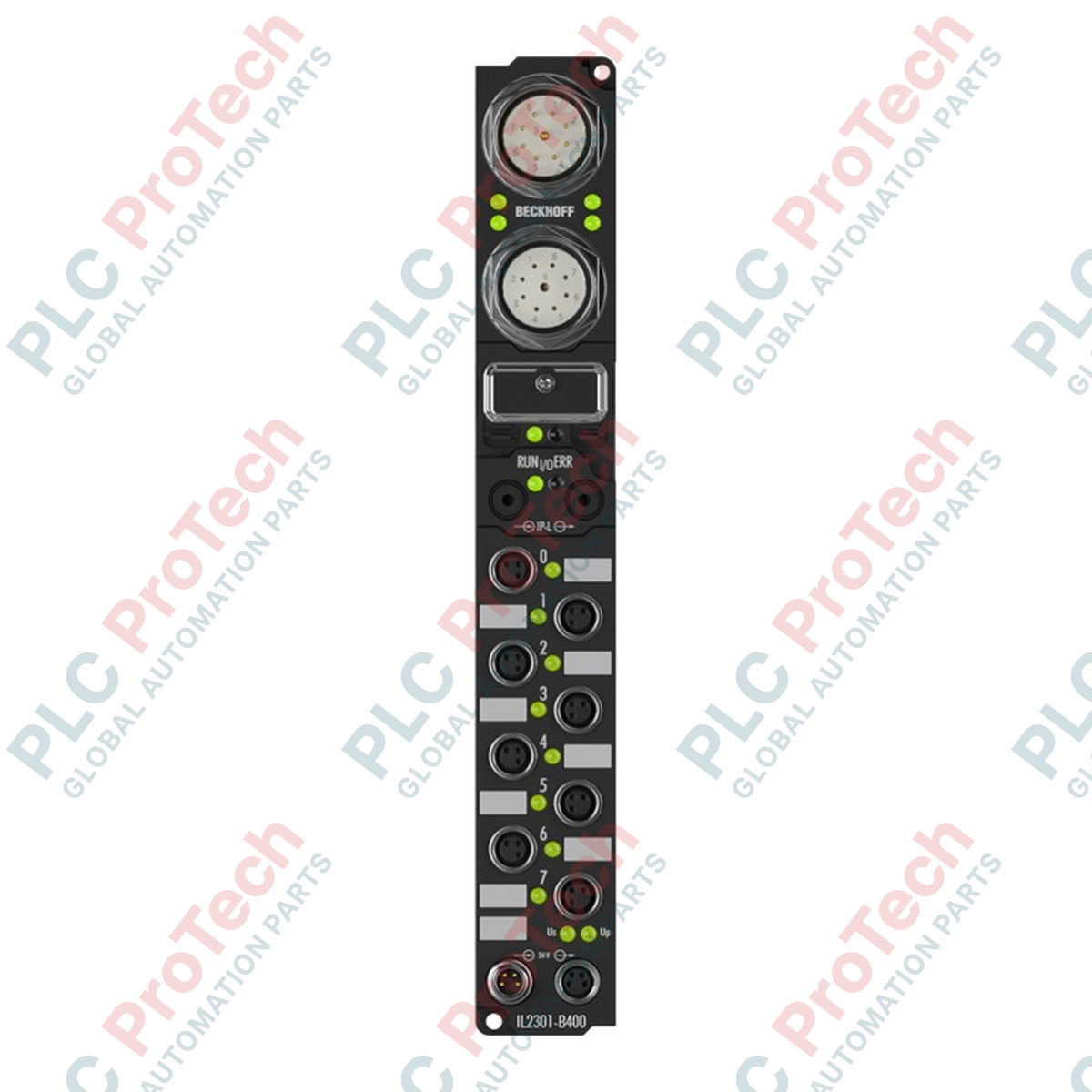

A nagy sebességű Interbus-hálózatok és a helyi IP-Link bővítőmodulok összekapcsolására tervezett Beckhoff IL2301-B400 terepibusz-csatoló doboz robusztus, decentralizált vezérlést biztosít igényes környezetekben. Ez a kompakt, IP67-es védettségű modul intelligens csomópontként működik, amely összehangolja a jeleket az elsődleges Interbus-hálózat és akár 120 helyi bővítőmodul között a nagy sebességű IP-Link száloptikás gyűrűn keresztül. A teljesen tömített, mechanikailag ellenálló burkolatba épített vezérlőelektronikának köszönhetően a Beckhoff IL2301-B400 szükségtelenné teszi a védő elektromos szekrényeket, így közvetlenül a gépre szerelhető olyan területeken, ahol nedvesség, por és mechanikai rezgés fordulhat elő.
| Paraméter | Műszaki adatok |
|---|---|
| Gyártó | Beckhoff Automation |
| Modell-/cikkszám | IL2301-B400 |
| Terepi buszprotokoll | Interbus (Interbus-S) |
| Buszinterfész | 1 x M23, 9 pólusú aljzat, 1 x M23, 9 pólusú dugasz |
| Vezérlőfeszültség-ellátás | 24 V DC (megengedett tartomány: 20–29 V DC) |
| A doboz tápellátási árama | 85 mA + az érzékelők fogyasztása (összesen max. 0,5 A) |
| Tápellátási csatlakozások | Betáp: 1 x M8 dugasz (4 pólusú); kimenet: 1 x M8 aljzat (4 pólusú) |
| Szigetelőfeszültség | Vezérlőfeszültség a terepi busz felé: nincs |
| Konfigurációs interfész | KS2000 soros interfész speciális csatlakozón keresztül |
| Üzemi hőmérséklet | 0 és +55 °C között |
| Tárolási hőmérséklet | -25 és +85 °C között |
| IP-védettségi osztály | IP65 / IP66 / IP67 (megfelel az EN 60529 szabványnak) |
| Rezgés- és ütésállóság | Megfelel az EN 60068-2-6 / EN 60068-2-27 szabványnak |
| Méretek (W x M x Mé) | 30 mm x 126 mm x 26,5 mm (körülbelül, a csatlakozók nélkül) |
| Tömeg | 0,35 kg |
| Szállítási tömeg (számított) | 0,65 kg |
| Érintkező száma | Kiosztás | Leírás |
|---|---|---|
| 1-es érintkező | +24 V DC Control | A logikai műveletek és a doboz belső vezérlésének tápellátása |
| 2-es érintkező | +24 V DC Load | A csatlakoztatott kimeneti csatornák és terepi eszközök tápellátása |
| 3-as érintkező | GND Control | A belső vezérlő- és logikai áramkör referencia-potenciálja |
| 4-es érintkező | GND Load | A kimeneti terhelésű működtetők referencia-potenciálja |
A B400-as változat kifejezetten rézvezetékes Interbus M23 interfészeket használ. Ne feledje, hogy a Beckhoff optikai szálas csatlakozású B408-as változatokat is gyártott. Győződjön meg arról, hogy meglévő kábelezési rendszere megfelel a rézvezetékes kialakításnak. Régebbi IL2301 egységek helyettesítésekor ellenőrizze a helyi IP-Link-szálak hosszát; a sérült vagy szennyezett IP-Link-csatlakozók kapcsolatmegszakadási hibákat okozhatnak, amelyeket az elsődleges Interbus-diagnosztikán keresztül nehéz felismerni.
Bár az eszköz védőburkolat nélkül is működik, magas hőmérsékletű gépekre szerelve vagy közvetlen napfénynek kitéve belső hőmérséklete meghaladhatja a +55 degC-os határértéket. Hőtermelő felületekre történő felszereléskor alkalmazzon védőárnyékolást vagy távtartókat. Kövesse nyomon a helyi IP-Link-bővítőmodulok érzékelőinek áramfelvételét; a vezérlőtáp-áramkörben a teljes 0,5 A-es érték túllépése feszültségesést és kommunikációs adatkeretek elvesztését okozza.
Mindig eredeti Beckhoff IP-Link kábeleket használjon, és tartsa be a minimális hajlítási sugarakat. A műanyag optikai szálak (POF) éles meghajlása túlzott csillapítást okoz, ami időszakos I/O-hibákhoz vezethet. Az Interbus M23 csatlakozók előkészítésekor az árnyékolás folytonosságát teljesen a fém csatlakozóhéjig biztosítani kell a közeli változtatható frekvenciájú hajtások (VFD-k) által keltett nagyfrekvenciás zavarok minimalizálása érdekében.
Rögzítse a csatolódobozt közvetlenül a gépvázhoz két M4-es csavarral. A maximális hőelvezetés és a megfelelő földelési útvonalak érdekében ügyeljen arra, hogy a lapos hátlap szorosan, tiszta, festékmentes fémfelülethez illeszkedjen.
Helyezze be és rögzítse az IP-Link műanyag optikai szálas (POF) kábelkapcsolatait. A jelveszteség minimalizálása érdekében ügyeljen a szálvégek tiszta, merőleges vágására, majd nyomja be a csatlakozókat, amíg hallható kattanással reteszelődnek.
Csatlakoztassa a bejövő és kimenő Interbus M23 csatlakozókat, a fém recézett gyűrűket kézzel meghúzva az IP67-es tömítettség megőrzése érdekében. A csatlakozók meghúzásához ne használjon elektromos szerszámokat.
Csatlakoztassa az M8-as tápkábeleket, és biztosítsa a vezérlő- és terhelési feszültségek független vezetését az érzékelővezetékek közötti elektromágneses áthallás minimalizálása érdekében.
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: IL2301-B400
Country of origin:Németország
Product Type: Terepi buszcsatoló modulok
Payment: T/T, Western Union
Weight: 500g
Dimensions: 30 mm × 126 mm × 26,5 mm
Shipping port: Xiamen
Warranty: 12 months
