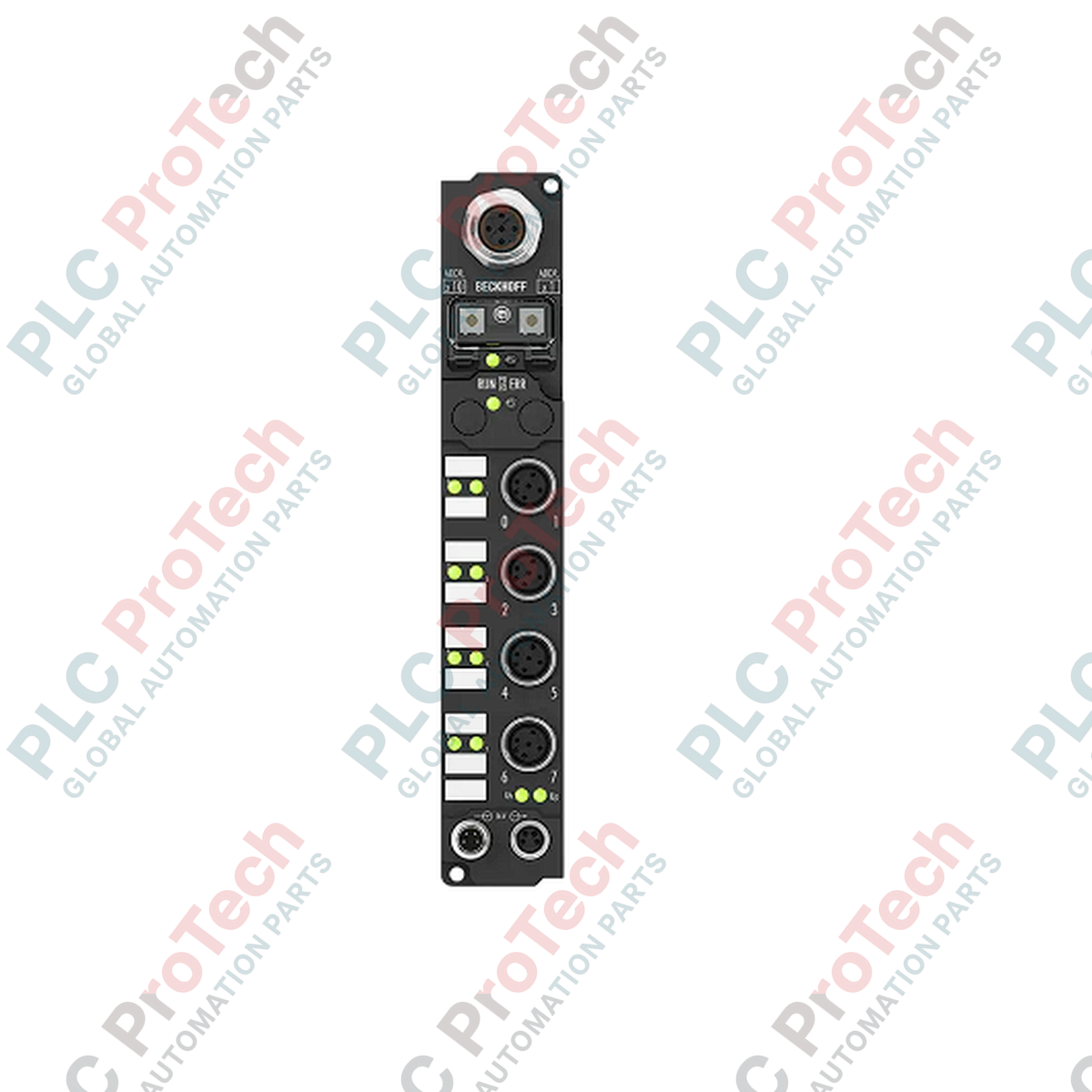

BECKHOFF IP2312-B730 terepi buszmodul

SKU IP2312-B730

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2312-B730
Origin Németország
Product Type: Fieldbus-dobozok
Payment: T/T, Western Union
Weight: 0.21 kg
Dimensions: 30 mm x 175 mm x 26.5 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Leírás

A BECKHOFF IP2312-B730 egy kompakt Fieldbus Box, amelyet közvetlen gépre szerelésre terveztek igényes ipari környezetekben. Decentralizált I/O-állomásként működve ez a modul a digitális perifériaj jeleket soros hálózatokkal kapcsolja össze a Modbus RTU/ASCII protokoll használatával. Négy digitális bemenet és négy digitális kimenet kombinációjával rendelkezik, így erősen integrált megoldást kínál a helyi érzékelők és működtetők csatlakoztatására, védő kapcsolószekrény nélkül.

A poliamid burkolattal készült BECKHOFF IP2312-B730 IP65/66/67 védettségi fokozatot biztosít, így rendkívül ellenálló nedves, poros vagy zord üzemeltetési körülmények között. Kialakítása lehetővé teszi a közvetlen gépre szerelést két egyszerű rögzítőfurattal, csökkentve a kábelezés összetettségét, a kapcsolószekrény helyigényét, valamint egyszerűsítve a helyszíni diagnosztikát.

Jellemzők

Modbus RTU/ASCII soros kommunikációs interfész (RS485), amely 150–38 400 baud közötti adatátviteli sebességeket támogat.
Integrált I/O-konfiguráció, amely 4 digitális bemenetet (24 V DC) és 4 digitális kimenetet (24 V DC, 0,5 A) tartalmaz.
Nagy sűrűségű fizikai csatlakozások szabványos M12-es csavaros csatlakozókkal a biztonságos terepi kábelezéshez.
Rövidzárlatbiztos, egyedi csatornavédelemmel ellátott digitális kimenetek, amelyek ohmos, induktív és lámpaterhelések kapcsolására képesek.
Integrált címválasztó kapcsolók a gyors hálózati konfigurációhoz és csomópontcímzéshez.
IP65/66/67 védettségű poliamid burkolat, amely védőburkolat nélkül is alkalmas különböző szerelési irányokhoz.

Alkalmazások

Decentralizált, gépre szerelt érzékelők és működtetők integrálása automatizált összeszerelő sorokban.
Helyi digitális jelfeldolgozás szállítórendszerekben és anyagmozgató gépekben.
Közvetlen terepi buszbővítés nedves vagy poros ipari gyártási környezetekben.
Modbus RTU soros hálózatok kialakítása olyan esetekben, amikor a kapcsolószekrényben korlátozott vagy szűkös a hely.

Műszaki specifikációk

Általános

Paraméter	Műszaki adatok
Gyártó	BECKHOFF
Pontos modell	IP2312-B730
Terméktípus	Fieldbus Box
Burkolat anyaga	PA6 (poliamid)
Védettségi fokozat	IP65/66/67 (megfelel az EN 60529 szabványnak)
Méretek (szélesség x magasság x mélység)	30 mm x 175 mm x 26,5 mm
Tömeg	Kb. 210 g
Telepítés	2 x rögzítőfurat (3,5 mm átmérőjű, M3-as csavarokhoz)
Jóváhagyások és jelölések	CE, UL

Terepi busz és konfiguráció

Paraméter	Műszaki adatok
Protokoll	Modbus RTU / Modbus ASCII
Adatátviteli közeg	Árnyékolt, sodrott rézkábel, 2 x 0,25 mm² (RS485)
Buszinterfész	1 x M12-es aljzat, 5 pólusú, B-kódolású
Adatátviteli sebességek	150, 300, 600, 1200, 2400, 4800, 9600, 19 200, 38 400 baud
Konfigurációs mód	Címválasztó kapcsoló vagy KS2000 szoftver
Folyamatképméret bitben	4 bemenet + 4 kimenet

Digitális bemenetek

Paraméter	Műszaki adatok
Csatornák száma	4
„0” jel feszültsége	-3–+5 V
„1” jel feszültsége	11–30 V
Bemeneti áram	6 mA (EN 61131-2, 2. típus)
Bemeneti szűrő	0,2 ms
Érzékelőtáp	A vezérlőfeszültségről, összesen max. 0,5 A (rövidzárlatbiztos)

Digitális kimenetek

Paraméter	Műszaki adatok
Csatornák száma	4
Névleges terhelési feszültség	24 V DC (-15% / +20%)
Max. kimeneti áram	0,5 A csatornánként (egyenként rövidzárlatbiztos)
Rövidzárlati áram	Jellemzően 1,5 A
Terheléstípus-kompatibilitás	Ohmos, induktív, lámpaterhelés

Elektromos adatok

Paraméter	Műszaki adatok
Vezérlőfeszültség tápellátása	24 V DC (-15% / +20%)
Modul tápárama	45 mA + az érzékelők áramfelvétele (max. 0,5 A)
Kiegészítő tápáram	Jellemzően 20 mA csatornánként
Tápellátás csatlakozása (betáp)	1 x M8 dugaszolócsatlakozó, 4 pólusú
Tápellátás csatlakozása (továbbmenő)	1 x M8 aljzat, 4 pólusú
Elektromos leválasztás (vezérlőfeszültség/fieldbus)	Igen
Elektromos leválasztás (csatornák/vezérlőfeszültség)	Nem

Környezeti és mechanikai jellemzők

Paraméter	Műszaki adatok
Üzemi hőmérséklet	0 és +55 °C között
Tárolási hőmérséklet	-25 és +85 °C között
Rezgés- és ütésállóság	Megfelel az EN 60068-2-6 / EN 60068-2-27 szabványoknak
EMC-immunitás/kibocsátás	Megfelel az EN 61000-6-2 / EN 61000-6-4 szabványoknak

Telepítési irányelvek

A rendszer feszültségmentesítése: A készülék felszerelése, bekötése vagy konfigurálása előtt győződjön meg arról, hogy minden tápegység (a vezérlőfeszültség és a kiegészítő terheléstápok) ki van kapcsolva.
Mechanikai felszerelés: Szerelje a modult közvetlenül sík felületre vagy gépvázra a két beépített, 3,5 mm-es rögzítőfurat segítségével, megfelelő M3-as csavarokkal. Ügyeljen arra, hogy a rögzítési felület tiszta legyen, és ne legyen kitéve túlzott rezgésnek.
Címzés konfigurálása: Állítsa be a soros hálózati címet a beépített forgó címválasztó kapcsolókkal, vagy konfigurálja az eszközt a KS2000 szoftveres felületén, mielőtt rögzítené a védőkupakokat.
Fieldbus csatlakoztatása: Csatlakoztassa az RS485 Modbus soros vonalat a B kódolású, 5 pólusú M12 fieldbus-csatlakozóaljzathoz.
I/O- és tápvezetékek bekötése: Csatlakoztassa szorosan az érzékelőket és működtetőket az M12 I/O-csatornákhoz. Csatlakoztassa a 24 V DC tápellátást a 4 pólusú M8 dugaszolócsatlakozóhoz. A tápellátás továbbfűzésekor csatlakoztassa a továbbmenő kábelt a 4 pólusú M8 aljzathoz.
Használaton kívüli portok lezárása: Az IP65/66/67 környezetvédelmi védettség fenntartása érdekében helyezzen védőkupakokat minden használaton kívüli M12- és M8-csatlakozóaljzatra.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What protocol does the BECKHOFF IP2312-B730 Fieldbus Box use?

The BECKHOFF IP2312-B730 uses the Modbus RTU/ASCII serial protocol over an RS485 physical interface, supporting adjustable baud rates from 150 to 38,400 baud.

What is the physical connection configuration of the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 features four digital inputs and four digital outputs utilizing standard M12 screw-type connections, while serial fieldbus communication is handled by a B-coded 5-pin M12 socket.

Does the BECKHOFF IP2312-B730 require a protective control cabinet?

No, the BECKHOFF IP2312-B730 is designed for direct machine installation. Its rugged polyamide housing provides an IP65/66/67 protection rating, making it resistant to dust, moisture, and spray water without needing an enclosure.

How are the inputs and outputs powered on the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 is supplied with 24 V DC control voltage through a 4-pin M8 male connector. The sensor supply is drawn from this control voltage up to a maximum of 0.5 A in total. Auxiliary load voltage is wired using the downstream M8 female connector for daisy-chain configurations.

Is there electrical isolation between the channels and control logic on the BECKHOFF IP2312-B730?

The BECKHOFF IP2312-B730 features complete electrical isolation between the control voltage/internal electronics and the serial fieldbus. However, there is no electrical isolation between the individual digital I/O channels themselves or between the channels and the internal control voltage supply.
