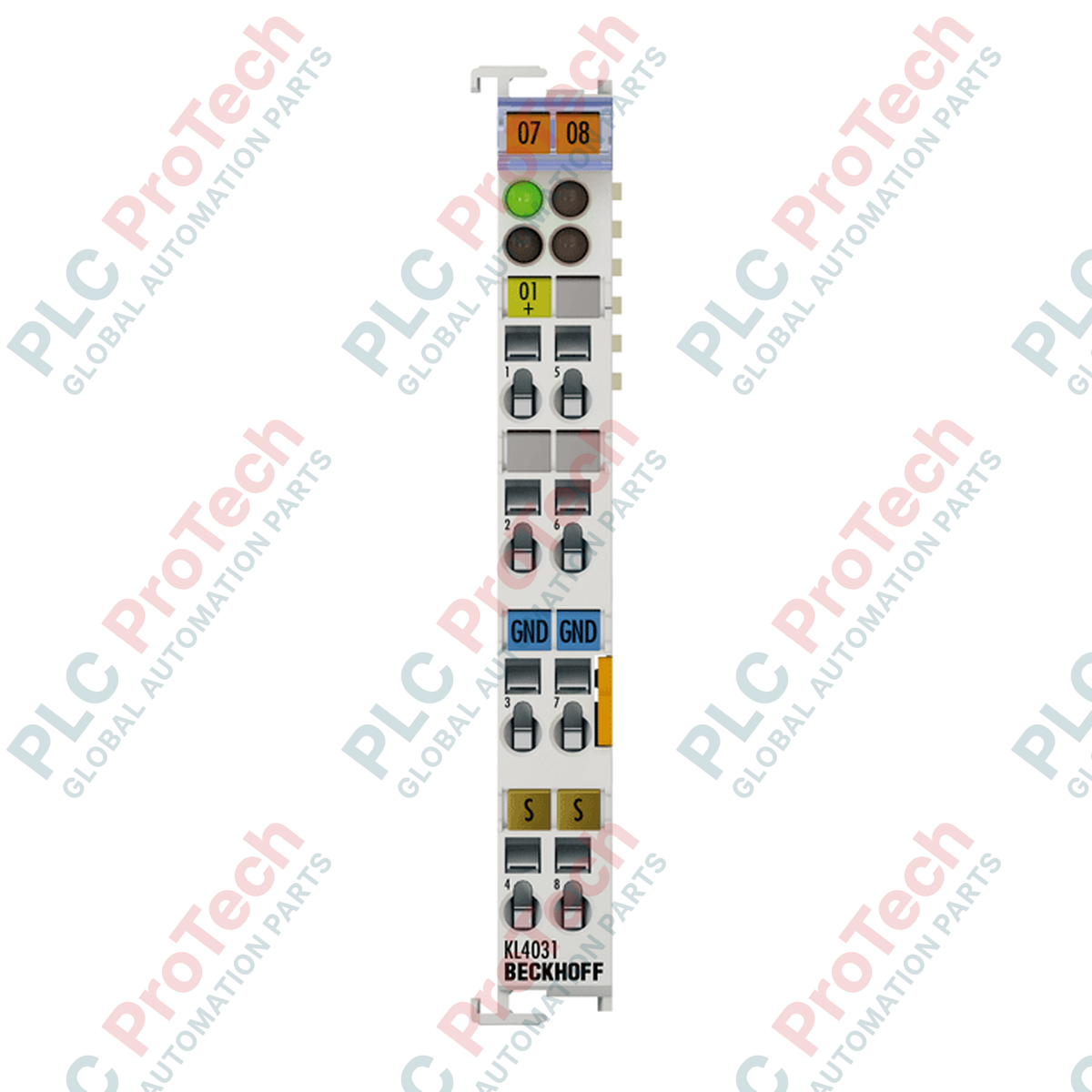

Beckhoff KL4031 1 csatornás analóg kimeneti buszterminál

Termékáttekintés

A KL4031 (KL 4031) egy precíziós, 1 csatornás analóg kimeneti terminál, amely -10 és +10 V közötti jelek előállítására szolgál. A Beckhoff K-Bus rendszer központi elemeként ez a modul az automatizálási eszköz 12 bites digitális értékeit galvanikusan leválasztott analóg vezérlőjellé alakítja. Az olyan iparágakban, mint a HVAC-vezérlés, a vegyipari feldolgozás és a speciális gépgyártás, a KL4031 nélkülözhetetlen a bipoláris feszültségreferenciát igénylő működtetők, arányos szelepek és frekvenciaváltók vezérléséhez. A 0,1 százaléknál kisebb hibahatárú, nagy pontosságú jelgenerálásnak köszönhetően ez a terminál stabil folyamatvezérlést biztosít, és minimálisra csökkenti a jel eldriftelésének kockázatát, ezáltal védi a csatlakoztatott berendezéseket és csökkenti a karbantartási igényt.

Műszaki kialakítás

A KL4031 felépítését a „plug-and-play” integráció jellemzi, nincs szükség kézi cím- vagy hardverkonfigurációs beállításokra. A modul közvetlenül a K-Busról kapja a tápellátást (jellemzően 75 mA), így a belső elektronika számára nincs szükség további külső tápérintkezőkre. Robusztus kimeneti fokozattal rendelkezik, amely rövidzárbiztos, és 5 kOhmnál nagyobb terhelések meghajtására képes. A jel integritását a K-Bus és a kimeneti jel közötti 500 V-os galvanikus leválasztás biztosítja, amely megakadályozza a földhurkok kialakulását, és védi a magasabb szintű PLC-t a terepi oldali elektromos túlfeszültségektől. A 12 bites felbontás finom kimeneti skálát biztosít, lehetővé téve az egyenletes felfutásokat és az alapjelek pontos beállítását összetett mozgás- vagy hőmérséklet-szabályozási hurkokban.

Műszaki specifikációk

Műszaki GYIK

Szükséges a KL4031 számára külön 24 VDC-os tápellátás a tápérintkezőkön keresztül?

Nem, a KL4031 teljes tápellátása a K-Buson keresztül történik. Nem használja az oldalsó tápérintkezőket, ami egyszerűsíti a bekötést vegyes modulokat tartalmazó terminálszakaszban.

Mi történik, ha a kimenetet véletlenül földre zárják?

A KL4031 rövidzárbiztos kialakítású. A belső áramkörök korlátozzák az áramot a modul károsodásának megelőzése érdekében, azonban a túlzott hőképződés elkerülése céljából kerülni kell a tartós rövidzárakat.

Létezik eltávolítható bekötésű változata ennek a terminálnak?

Igen, a KS4031 változat a KL4031-gyel azonos műszaki funkcionalitást biztosít, de csatlakoztatható bekötési szinttel rendelkezik a gyorsabb helyszíni cseréhez és karbantartáshoz.

Mérnöki és telepítési útmutató

• Árnyékolás a tiszta jel érdekében: Az analóg feszültségjelek (-10 V és +10 V között) különösen érzékenyek az elektromágneses zavarokra. A kimeneti jelhez mindig árnyékolt kábelt használjon, és az árnyékolást a vezérlőszekrény PE (védőföld) sínjén csatlakoztassa, hogy a zavaró jelek számára kis impedanciájú útvonalat biztosítson.

• Terhelési impedancia illesztése: Győződjön meg arról, hogy a csatlakoztatott működtető vagy vevő bemeneti impedanciája legalább 5 kOhm. Kisebb impedanciájú terhelés csatlakoztatása feszültségesést és a kimeneti jelnek a PLC alapjeléhez viszonyított esetleges pontatlanságát eredményezi.

• Veszélyes területekre vonatkozó megfelelőség: ATEX/IECEx alkalmazásoknál (Ex nA IIC T4 Gc) a modult legalább IP54 védettséget biztosító burkolatban kell telepíteni. Gondoskodjon arról, hogy a modult potenciálisan robbanásveszélyes légkörben ne csatlakoztassák vagy válasszák le bekapcsolt tápellátás mellett.
