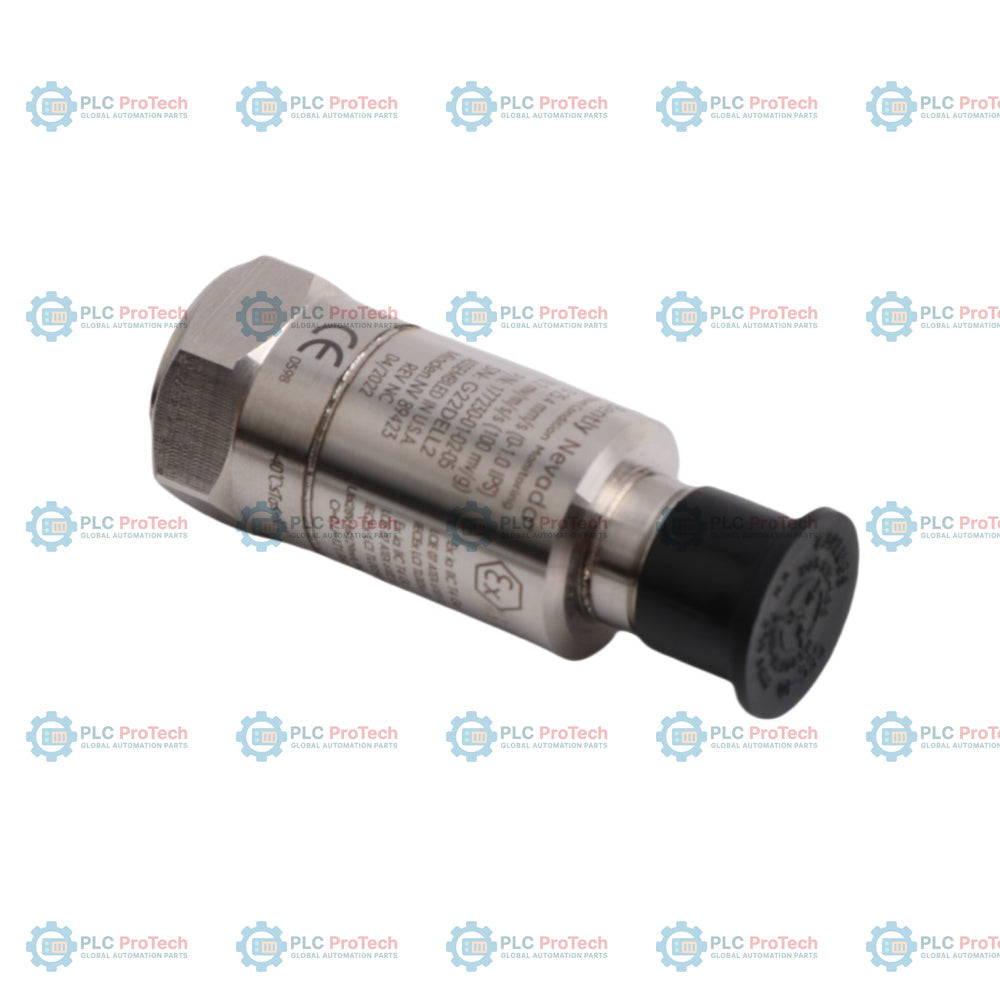

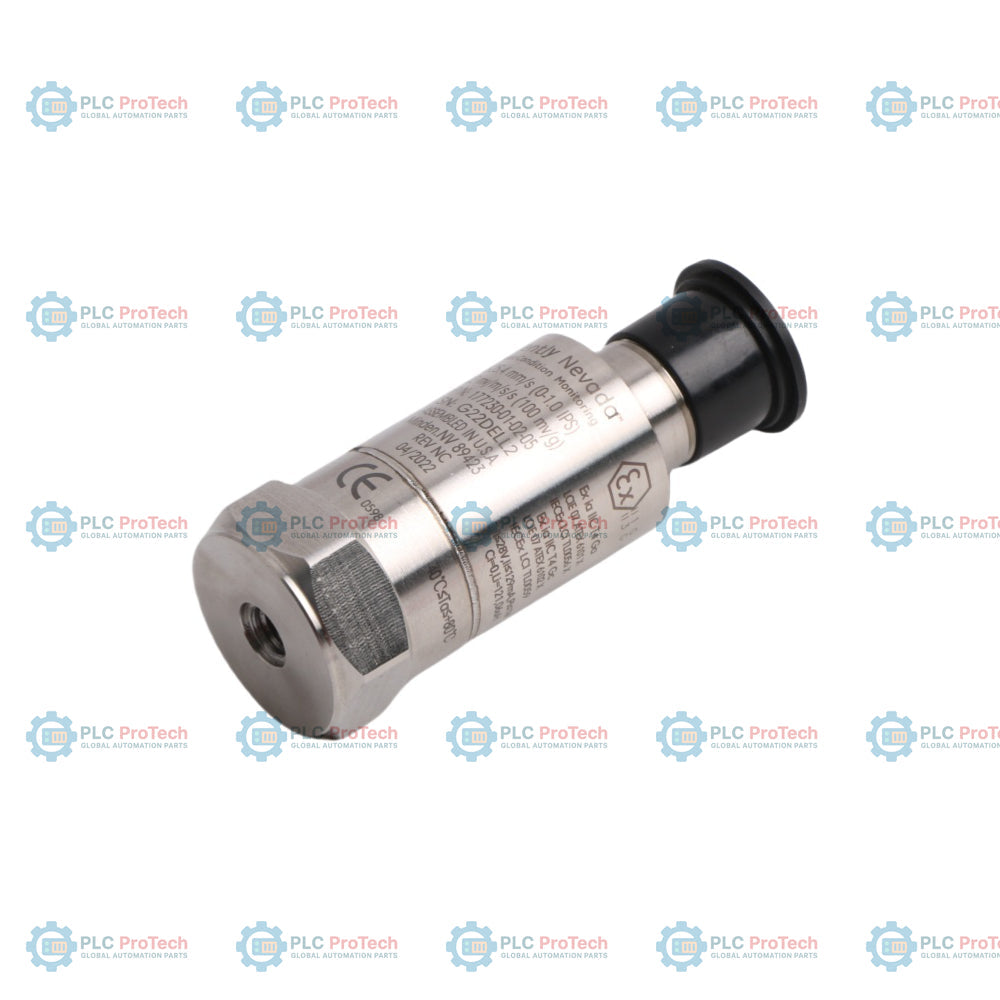

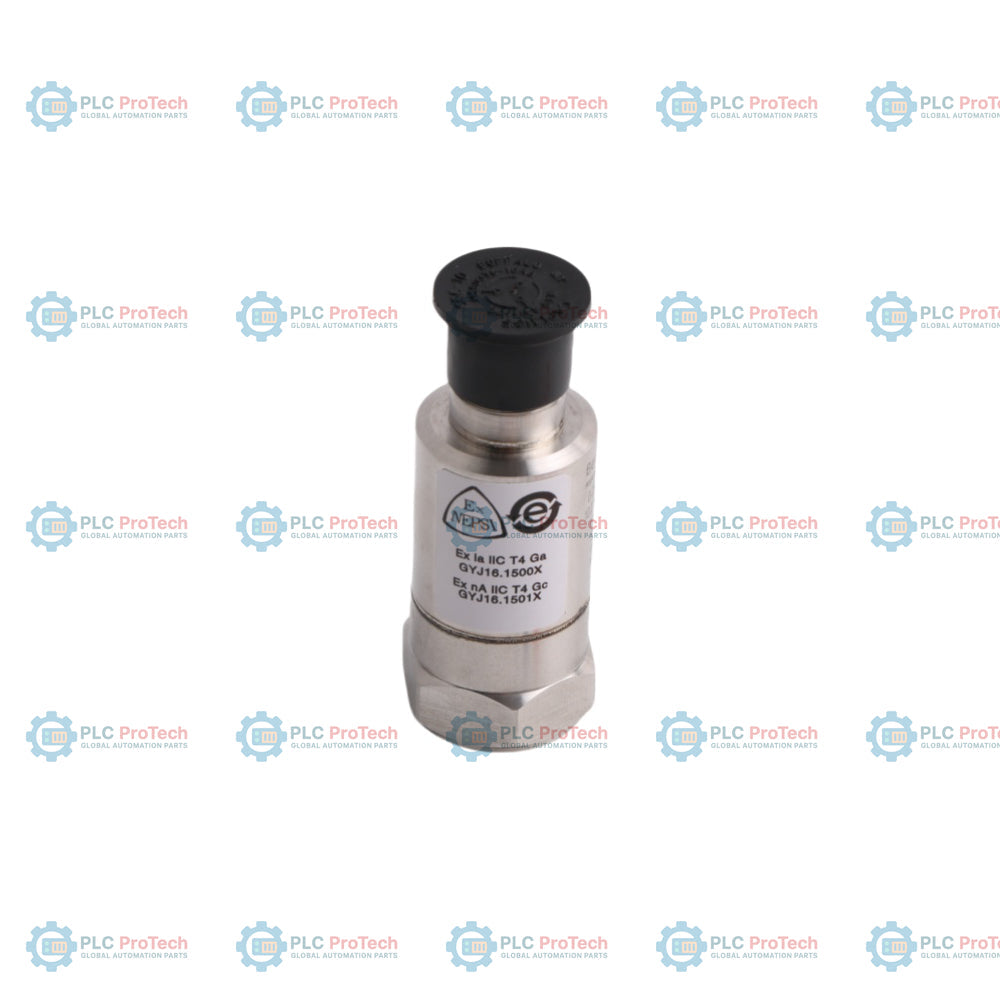

A  177230-01-02-05 (177230010205) egy önálló szeizmikus rezgéstávadó, amely egyszerű és költséghatékony megoldást kínál általános célú gépek felügyeletére. Az eszköz egyetlen robusztus házban egyesíti a piezoelektromos gyorsulásmérőt, a jelfeldolgozó elektronikát és a 4–20 mA-es, lineáris arányos kimenetet. A szélsőséges ipari környezetekben való megbízható működésre tervezett 177230 szeizmikus távadó a gépházakon vagy csapágyházakon mérhető teljes rezgésszintet figyeli, ezáltal lehetővé téve a mechanikai hibák korai felismerését. Mivel folyamatos adatokat továbbít közvetlenül egy PLC-, DCS- vagy SCADA-rendszerbe, nincs szükség külön felügyeleti állványra, így csökkenti a rendszer összetettségét és az üzemszünetekből eredő kiesést. Több veszélyes területi tanúsítása biztosítja, hogy megfeleljen a nemzetközi biztonsági szabványoknak illékony olaj-, gáz- és energiatermelési alkalmazásokban.

Az utótag felépítése

A 177230-01-02-05 modell meghatározott alfanumerikus konfigurációt használ a működési paraméterek és biztonsági besorolások megadására:

• 01 (Mérési tartomány): 0–25,4 mm/s (0–1,0 hüvelyk/s) csúcsértékű sebességtartományra konfigurálva.

• 02 (Frekvenciaátvitel): 3 Hz és 1 kHz (180–60 000 fordulat/perc) közötti frekvenciatartományra kalibrálva.

• 05 (Tanúsítások): Többféle tanúsítással rendelkezik, többek között CSA/NRTL/C és ATEX/IECEx tanúsítással, veszélyes területeken való használatra.

Műszaki adatok

Gyakori műszaki kérdések

Hogyan földelik a távadót a jelzaj megelőzése érdekében?

A 177230 távadó áramköre belsőleg el van szigetelve a háztól. A jel épségének biztosítása érdekében a kábel árnyékolását csak a vezérlőrendszer oldalán szabad földelni, így megelőzhetők azok a földhurok-kialakulások, amelyek zavarhatnák a 4–20 mA-es áramhurkot.

Szükség van Proximitorra vagy külső interfészre az eszköz működéséhez?

Nem, a 177230 „huroktáplált” távadó. A rezgésszinttel közvetlenül arányos 4–20 mA-es jelet ad ki, így közvetlenül csatlakoztatható bármely analóg bemeneti kártyához, további Bently Nevada 3500 sorozatú állványok nélkül.

Felszerelhető a távadó tetszőleges irányban?

A távadó az elsődleges tengelye mentén, vagyis a rögzítőcsap irányában érzékeny a rezgésre. Radiális rezgés méréséhez a géptengelyre merőlegesen, axiális tolóerő figyeléséhez pedig a tengellyel párhuzamosan kell felszerelni.

Mérnöki és telepítési útmutató

A 177230-01-02-05 megfelelő telepítése elengedhetetlen a pontos adatgyűjtéshez és a hosszú távú tartóssághoz:

• Rögzítési felület: A rögzítési felületnek síknak, tisztának és simának kell lennie. Az eszköz rögzítéséhez 1/4-28 vagy M8 méretű rögzítőcsapot használjon. A nagyfrekvenciás átvitel javítása érdekében vigyen fel vékony réteg szilikonzsírt vagy olajat a rögzítési felületre.

• Meghúzási nyomaték: Ügyeljen arra, hogy a távadó meghúzási nyomatéka körülbelül 4,5–6,8 Nm legyen. Az elégtelen meghúzás gyenge jelátvitelt okoz, míg a túlzott meghúzás károsíthatja a belső piezoelektromos elemet.

• Kábelezés és árnyékolás: Használjon kiváló minőségű, sodrott, árnyékolt érpáras kábelt. A 177230 jellemzően 2 érintkezős, MIL típusú csatlakozót használ. Ügyeljen a csatlakozó szoros rögzítésére, és használjon időjárásálló védőharangot, ha az érzékelő nedvességnek vagy vágófolyadékoknak van kitéve.

• Hőelvezetés: Bár az egység névleges üzemi hőmérséklete 85 °C, a magas hőmérsékletű gőzvezetékek vagy kipufogócsonkok közelségét hűtőbordás blokkokkal vagy hőszigetelő távtartókkal kell mérsékelni, ha a ház hőmérséklete meghaladja a névleges határértéket.

• Veszélyes területek: ATEX/IECEx zónákban ügyeljen arra, hogy a telepítés megfeleljen a gyújtószikramentes biztonsági követelményeknek. Ha az „05” tanúsítást Div 2 vagy Zone 2 területen használja, a védőburkolat épségének megőrzése érdekében ellenőrzött robbanásbiztos kábelcsatorna-tömítéseket vagy jóváhagyott kábeltömszelencéket kell alkalmazni.
