Termékáttekintés

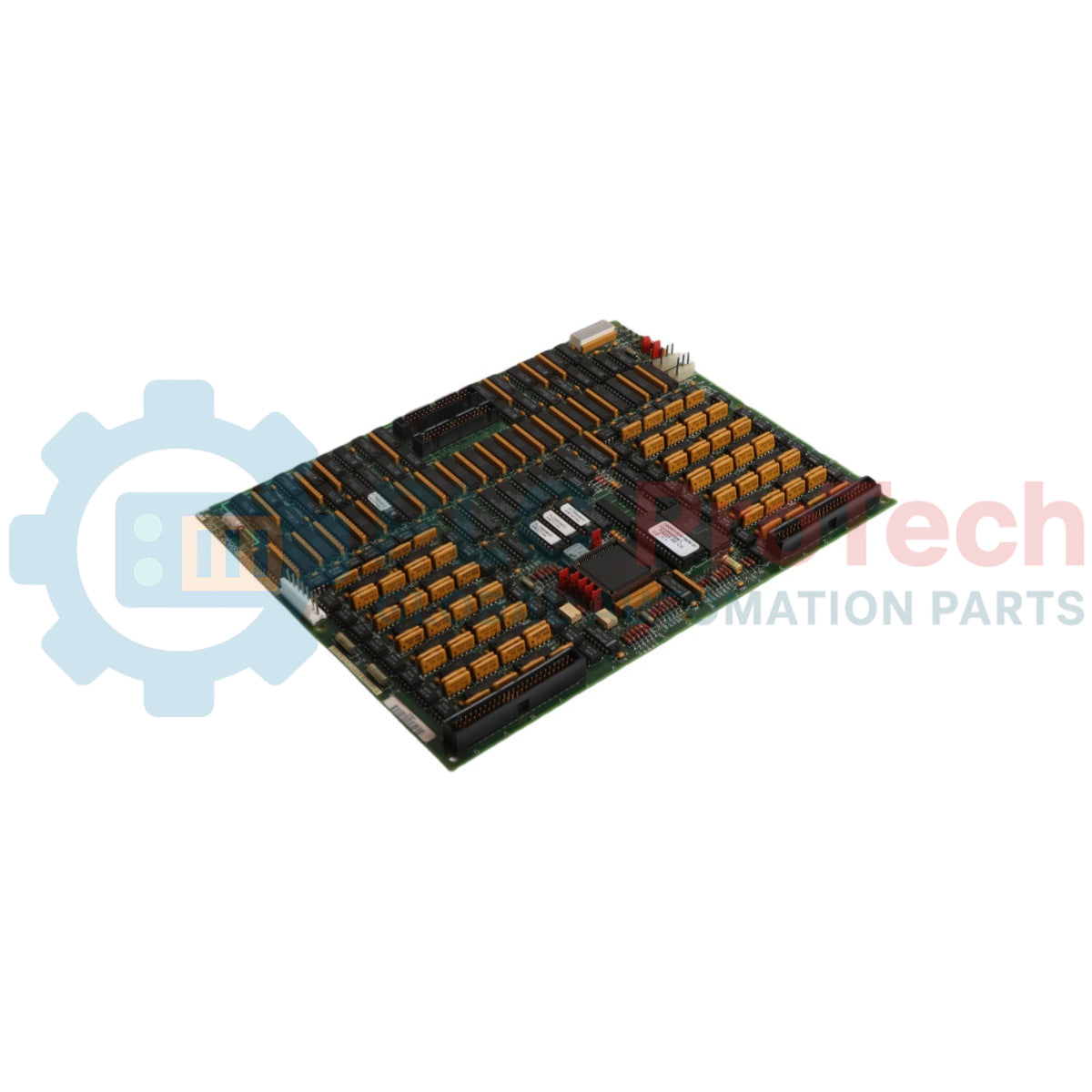

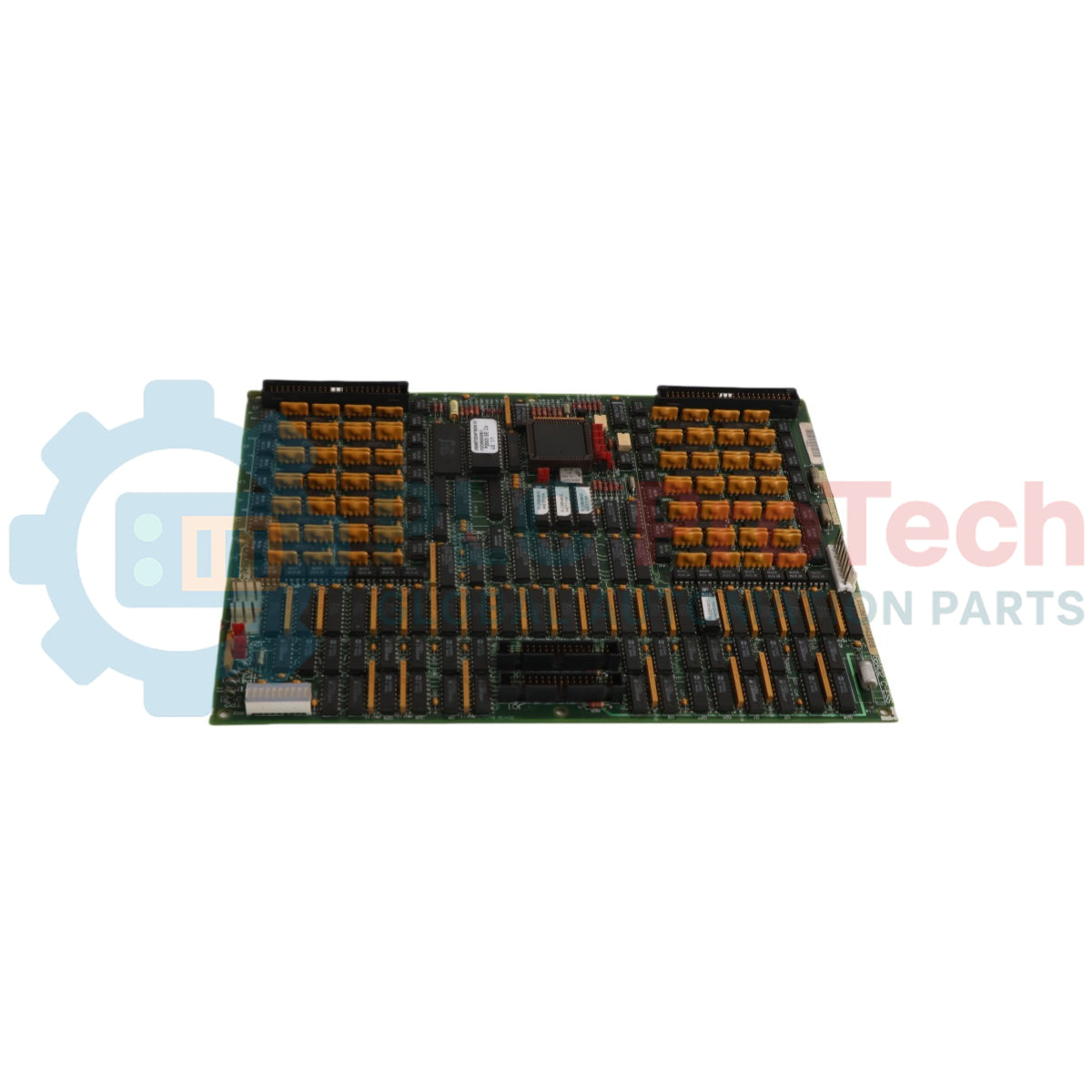

A DS215UCVBG3AJ elsődleges alkalmazásvezérlő kártyaként működik a GE Mark V Speedtronic turbinavezérlő rendszerben. Ez a fejlett modul a <C> mag (Control Core) vagy az <I> mag (Display Interface) központi feldolgozóegységeként szolgál, és kezeli az összetett vezérlési algoritmusok végrehajtását, a be-/kimeneti feldolgozást, valamint a rendszerkommunikációt. Az UCVB sorozat részeként a DS215UCVBG3AJ összehangolja az adatáramlást a turbina hardveres érzékelői és a kezelői felület között, ezáltal stabil működést biztosít gáz- és gőzturbinák esetén. Architektúrája támogatja a valós idejű többfeladatos működést, így lehetővé teszi az olyan kritikus paraméterek egyidejű felügyeletét, mint a turbina fordulatszáma, a kipufogógáz hőmérséklete és az üzemanyagáramlás, az erőművi szintű energiatermeléshez szükséges magas megbízhatóság mellett.

A legfontosabb műszaki előnyök

Fejlett mikroprocesszoros architektúra

A kártya nagy teljesítményű 80196 mikroprocesszort integrál speciális digitális jelfeldolgozó processzorokkal együtt. Ez a kétrétegű feldolgozási megközelítés lehetővé teszi, hogy a DS215UCVBG3AJ az időkritikus vezérlési hurkokat az alacsonyabb prioritású kommunikációs feladatoktól függetlenül kezelje, megelőzve a késleltetést hirtelen terhelésváltozások vagy vészleállási helyzetek során.

Többcsatornás kommunikációs busz

A több kommunikációs porttal felszerelt modul támogatja a saját fejlesztésű IONET és Stage Link protokollokat. Ezek a nagy sebességű adatbuszok lehetővé teszik, hogy a kártya zökkenőmentesen szinkronizáljon a Mark V többi magjával, támogatva a Triple Modular Redundant (TMR) szavazási logikát, amely a Speedtronic biztonsági architektúra egyik meghatározó eleme.

Rugalmas, helyszínen programozható kialakítás

A G3AJ változat EPROM- és EEPROM-chipeket használ a helyspecifikus konfigurációs adatok és a turbinavezérlő szoftver tárolására. Ez a kialakítás lehetővé teszi a mérnökök számára a vezérlési logika frissítését vagy az érzékelőkeltolások kalibrálását a kezelői felületen (OI) keresztül, a kártya hardveres elrendezésének fizikai módosítása nélkül.

Műszaki specifikációk

Telepítési és karbantartási útmutató

EPROM-konfiguráció és -átvitel

A csere DS215UCVBG3AJ telepítése előtt ellenőrizze az EPROM-chipeken található szoftververziót. Általában át kell helyezni a speciális chipeket, amelyek a helyspecifikus turbinavezérlési logikát tartalmazzák, a kivont kártyáról az új modulra. A rendszerindításkor fellépő logikai hibák elkerülése érdekében ügyeljen arra, hogy a chipek tájolása megegyezzen a foglalaton található bevágásos vezető jelölésével.

A foglalatba igazítás és behelyezés

A kártya hátsó élén több, nagy sűrűségű érintkezős csatlakozó található. Behelyezés előtt vizsgálja meg a hátlapot szennyeződések és elhajlott érintkezők szempontjából. Csúsztassa a kártyát a kijelölt rackvezetőkbe, majd egyenletes, határozott nyomással tolja be, amíg a rögzítőkarok be nem kapcsolódnak. A nem megfelelő behelyezés időszakosan fellépő „Core Communication Failure” riasztásokat okozhat.

A rendszer újraindítása és kalibrálása

A telepítést követően hajtson végre teljes „Control Reset” műveletet a Mark V felületén keresztül. Figyelje a kártya elülső előlapján található diagnosztikai LED-kódokat. A sikeres rendszerindítási folyamat végén a mag „A7” állapotba kerül, ami azt jelzi, hogy az alkalmazásszoftver fut, és szinkronban van a vezérlőhálózat többi részével.

Mérnöki előnyök

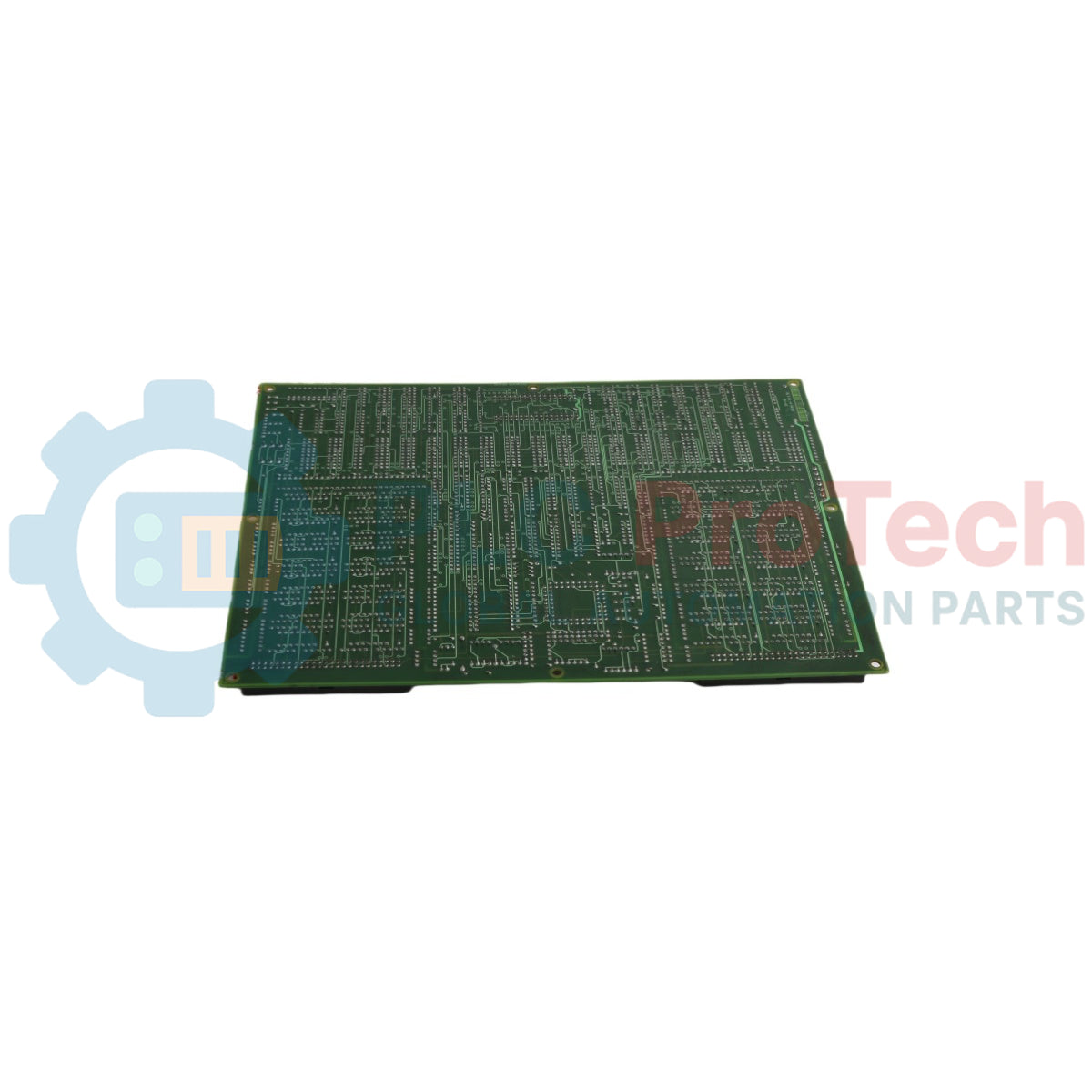

A DS215UCVBG3AJ kialakítása több mint két évtizedes élettartamot tesz lehetővé zord ipari környezetben. Többrétegű nyomtatott áramköri lapja megerősített vezetősávokat tartalmaz, amelyek ellenállnak az erőművi üzemre jellemző hőciklusoknak. A Mark V vezérlőszoftver számára központi, stabil platformot biztosítva ez a kártya csökkenti a „téves leállásokat”, és a pontos üzemanyag-levegő arány-számítások révén javítja a turbina hőhatásfokát. Továbbra is létfontosságú alkatrész a régebbi Mark V rendszerek karbantartásában, hidat képezve az 1990-es évek hardverének robusztussága és a modern üzemeltetési követelmények között.

Műszaki GYIK

1. kérdés: Mit jelent a „G3AJ” utótag ebben a cikkszámban?

Válasz: A „G” a csoportszámot jelöli, amely a konkrét hardverkonfigurációt képviseli, míg a „3AJ” a módosítási szintet azonosítja. Ez a változat gyakran továbbfejlesztett memória-összetevőket vagy jobb áramköri védelmet tartalmaz a korábbi G1 vagy G2 verziókhoz képest.

2. kérdés: Kicserélhető ez a kártya üzem közben, miközben a turbina működik?

Válasz: Nem. A DS215UCVBG3AJ cseréjéhez az adott vezérlőmagnak (<C>, <R>, <S> vagy <T>) kikapcsolt állapotban kell lennie. TMR-rendszerben elméletileg a turbina tovább működhet a fennmaradó magokon, azonban a teljes rendszerleállás elkerülése érdekében erősen ajánlott a karbantartást tervezett leállás során elvégezni.

3. kérdés: Hogyan háríthatom el a kártyához kapcsolódó „Voter Mismatch” riasztást?

Válasz: Először ellenőrizze a kártyához csatlakozó IONET-kábelezést. Ha a vezetékek megfelelően csatlakoznak, a Mark V diagnosztikai eszközeivel ellenőrizze, hogy az UCVB kártya konzisztens adatokat kap-e a be-/kimeneti magoktól. Az eltérés gyakran a kártya RAM-jának meghibásodására vagy a szinkronizációs órajel problémájára utal.

4. kérdés: Kompatibilis a DS215UCVBG3AJ a Mark V LM (aeroderivatív) rendszerekkel?

Válasz: Igen, az UCVB sorozatú kártyákat Heavy Duty (Frame) és aeroderivatív (LM) Mark V platformokon egyaránt használják, bár az EPROM-okba programozott szoftver a két platform között jelentősen eltér.
