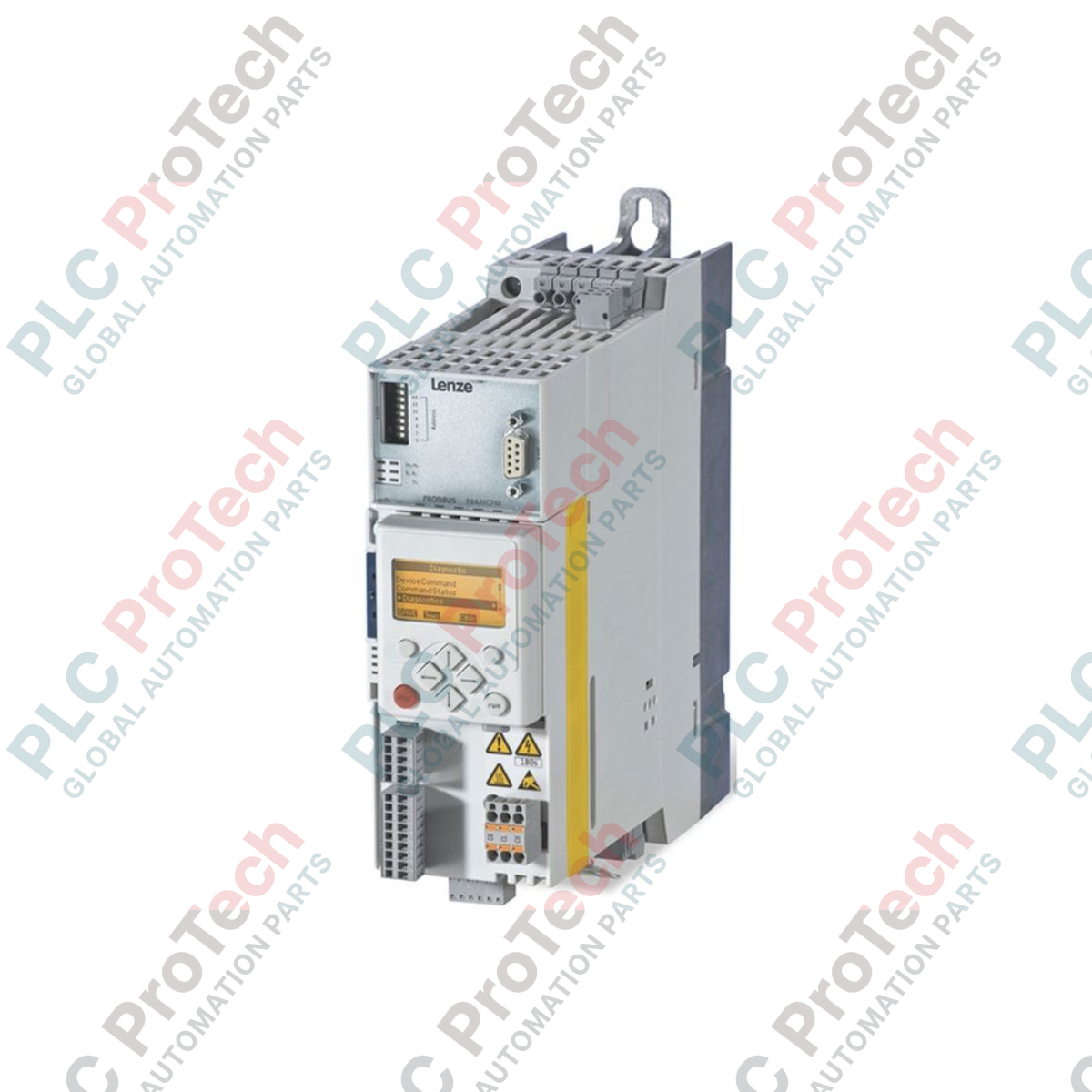

E84AVHCE2224SX0 Lenze 8400 HighLine 2.2kW-os frekvenciaváltó

Termék áttekintése

A E84AVHCE2224SX0 (E84AVHCE2224SX0) a Lenze 8400 HighLine sorozat nagy teljesítményű frekvenciaváltója, amelyet igényes ipari alkalmazások kiváló mozgásvezérlésére terveztek. A 2,2 kW névleges teljesítményű, sokoldalú, 3 x 400 / 500 V-os hálózati csatlakozással rendelkező frekvenciaváltó kifejezetten olyan rendszerekhez készült, amelyek pontos fordulatszám-szabályozást és gyors dinamikus reakciót igényelnek, például automatizált raktárrendszerekhez, forgó indexelőasztalokhoz és összetett szállítószalagokhoz. A „HighLine” megjelölés integrált pozicionálási képességet és számos beépített funkciót biztosít, amelyek csökkentik a fővezérlő összetettségét. Az integrált zavarszűrési intézkedéseknek köszönhetően a E84AVHCE2224SX0 minimálisra csökkenti az elektromágneses zajt, így megbízható működést biztosít nagy sűrűségű villamos szekrényekben és érzékeny gyártási környezetekben.

Műszaki konfiguráció

A E84AVHCE2224SX0 moduláris felépítésű, és támogatja a „Plug-and-Drive” üzembe helyezést. Fejlett energiatakarékos funkciókkal rendelkezik, például a „VFC eco” üzemmóddal, amely a motoráramot a tényleges terhelési igényekhez igazítja, ezáltal jelentősen csökkenti az energiafogyasztást. A készülék kompakt, 24,00 x 14,00 x 6,00 cm-es méretű és 1,90 kg tömegű, ezért könnyen felszerelhető a szűk helyű vezérlőszekrényekben. Hardvere opcionális modulokon keresztül számos kommunikációs protokollt támogat, továbbá integrált biztonsági funkciókat is tartalmaz, például STO-t - Safe Torque Off, azaz biztonságos nyomatékmegszüntetést -, amely az adott SX0-konfigurációtól függően alap- vagy opcionális funkció lehet. A frekvenciaváltó nyílt és zárt hurkú működésre egyaránt optimalizált, így biztosítja a kifinomult „High-Level” mozgásfeladatokhoz szükséges rugalmasságot.

Műszaki specifikációk

Műszaki GYIK

Támogatja az E84AVHCE2224SX0 az integrált biztonsági funkciókat?

Az SX0 változat jellemzően alapvető, kapcsokon keresztüli vezérlési logikát tartalmaz; a 8400 HighLine sorozatot azonban úgy tervezték, hogy támogassa az EN ISO 13849-1 szabvány szerinti Safe Torque Off (STO) funkciót (PLe). Ellenőrizze a konkrét bekötési rajzot annak biztosítására, hogy a biztonsági áthidalás vagy biztonsági relé megfelelően legyen üzembe helyezve.

Hogyan kezeli a 8400 HighLine sorozat a pozicionálást külső PLC nélkül?

A HighLine sorozat integrált pozicionálóvezérlőt tartalmaz. Ez lehetővé teszi, hogy az E84AVHCE2224SX0 több mozgásprofilt és célpozíciót helyben tároljon, valamint digitális bemeneteken vagy terepibusz-parancsokon keresztül, nagy ismétlési pontossággal hajtson végre pont-pont pozicionálást.

Mi az 500 V-os hálózati kompatibilitás előnye?

Az 500 V-on való működés lehetővé teszi, hogy ez a frekvenciaváltó eltérő hálózati szabványokkal rendelkező globális ipari piacokon is alkalmazható legyen. Emellett nagyobb feszültségtartalékot biztosít olyan alkalmazásoknál, ahol nagy terhelés alatt feszültségesések léphetnek fel, így egyenletes nyomatékleadást garantál.

Mérnöki és telepítési útmutató

Felszerelés és hőelvezetés:

A E84AVHCE2224SX0 könyvszerű beépítésre készült, így több készülék egymás mellé szerelhető a szekrényben rendelkezésre álló hely megtakarítása érdekében. A frekvenciaváltó felett és alatt legalább 100 mm függőleges szabad helyet kell biztosítani. Folyamatos, 2,2 kW-os üzem esetén ellenőrizze, hogy a szekrény belső hőmérséklete ne haladja meg a 45 °C-ot. Legfeljebb 55 °C-os környezeti hőmérséklet esetén Celsius-fokonként 2,5 százalékos teljesítménycsökkentést kell alkalmazni.

Bekötés integrált zavarszűrés esetén:

Bár a frekvenciaváltó integrált EMC-szűrőkkel rendelkezik, a megfelelő működéshez elengedhetetlen a helyes telepítés. Kizárólag árnyékolt motorkábeleket használjon, és gondoskodjon arról, hogy az árnyékolás a mellékelt EMC-árnyékoló lemez segítségével a frekvenciaváltó fémből készült szerelőlapjához legyen rögzítve. Az adatátvitel hibáinak megelőzése érdekében a vezérlő- és kommunikációs kábeleket (például CANopen, EtherCAT) legalább 10 cm távolságra vezesse a táp- és motorkábelektől.

Memóriamodul (E84AYMxx) használata:

Ez a frekvenciaváltó csatlakoztatható memóriamodult használ. Üzembe helyezés előtt ellenőrizze, hogy a memóriamodul megfelelően illeszkedik-e. A modul az összes paraméterbeállítást tárolja, így a teljes frekvenciaváltó-konfiguráció néhány másodperc alatt, számítógép nélkül átvihető egy cserekészülékre: ehhez egyszerűen helyezze át a memóriakártyát az új hardverbe.
