Leírás

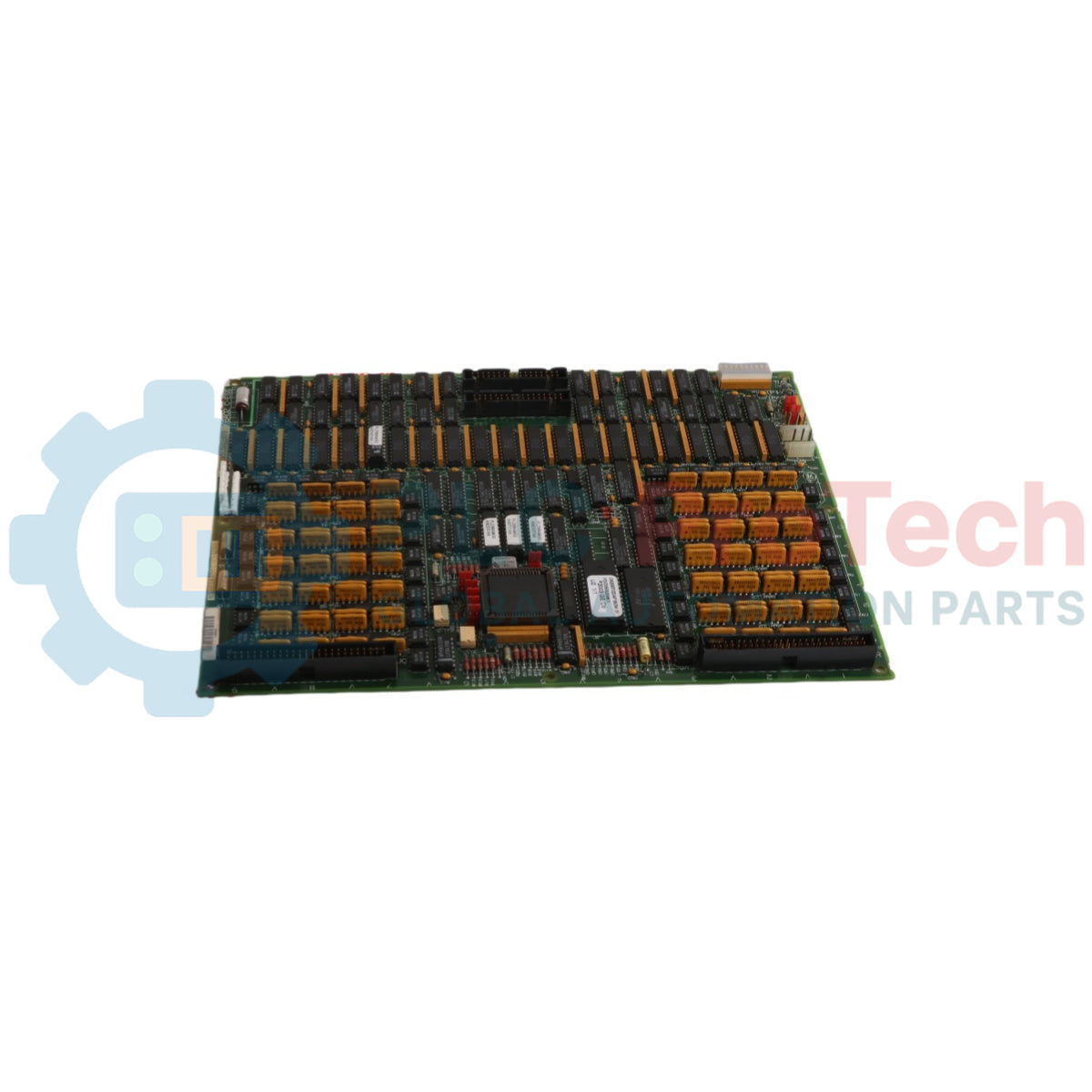

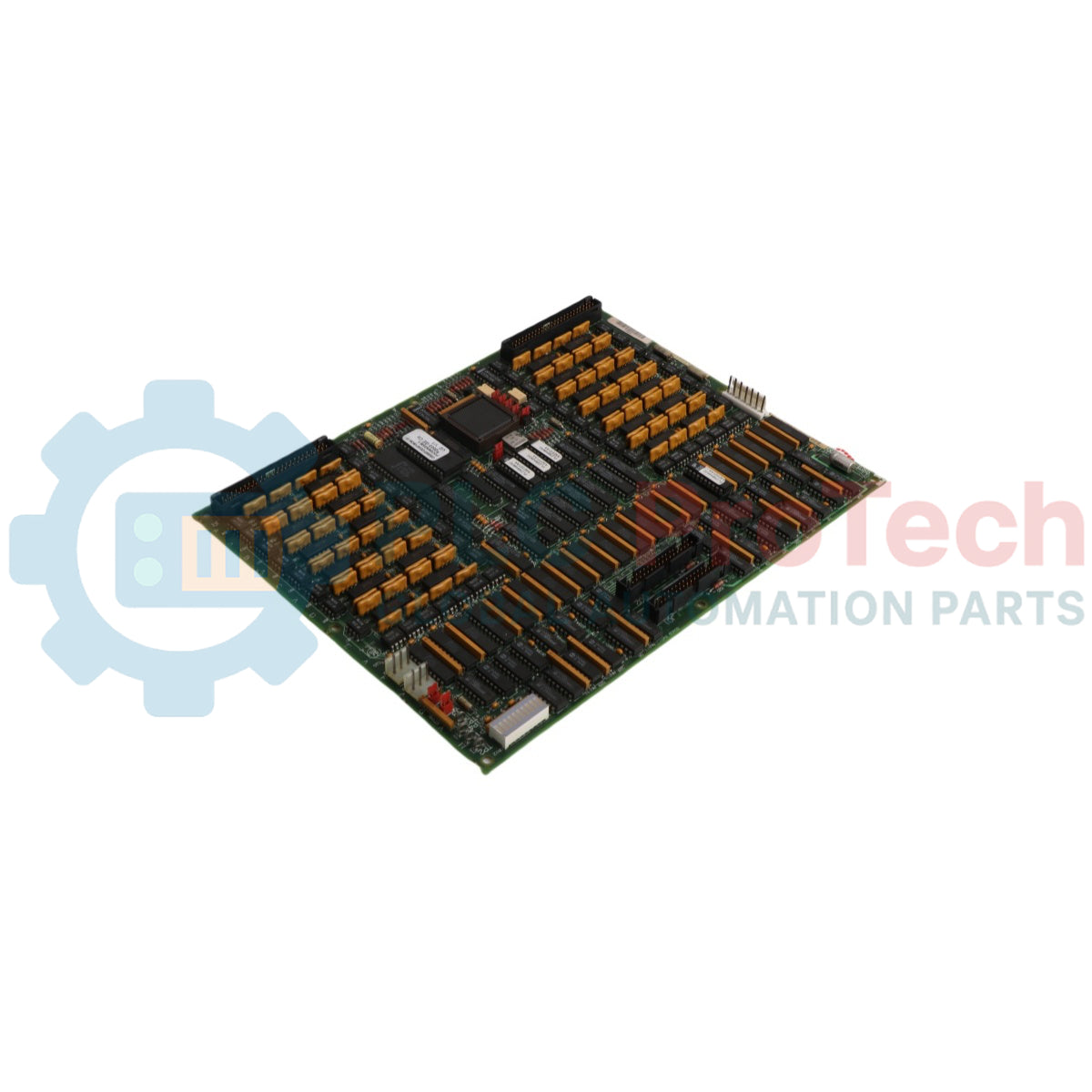

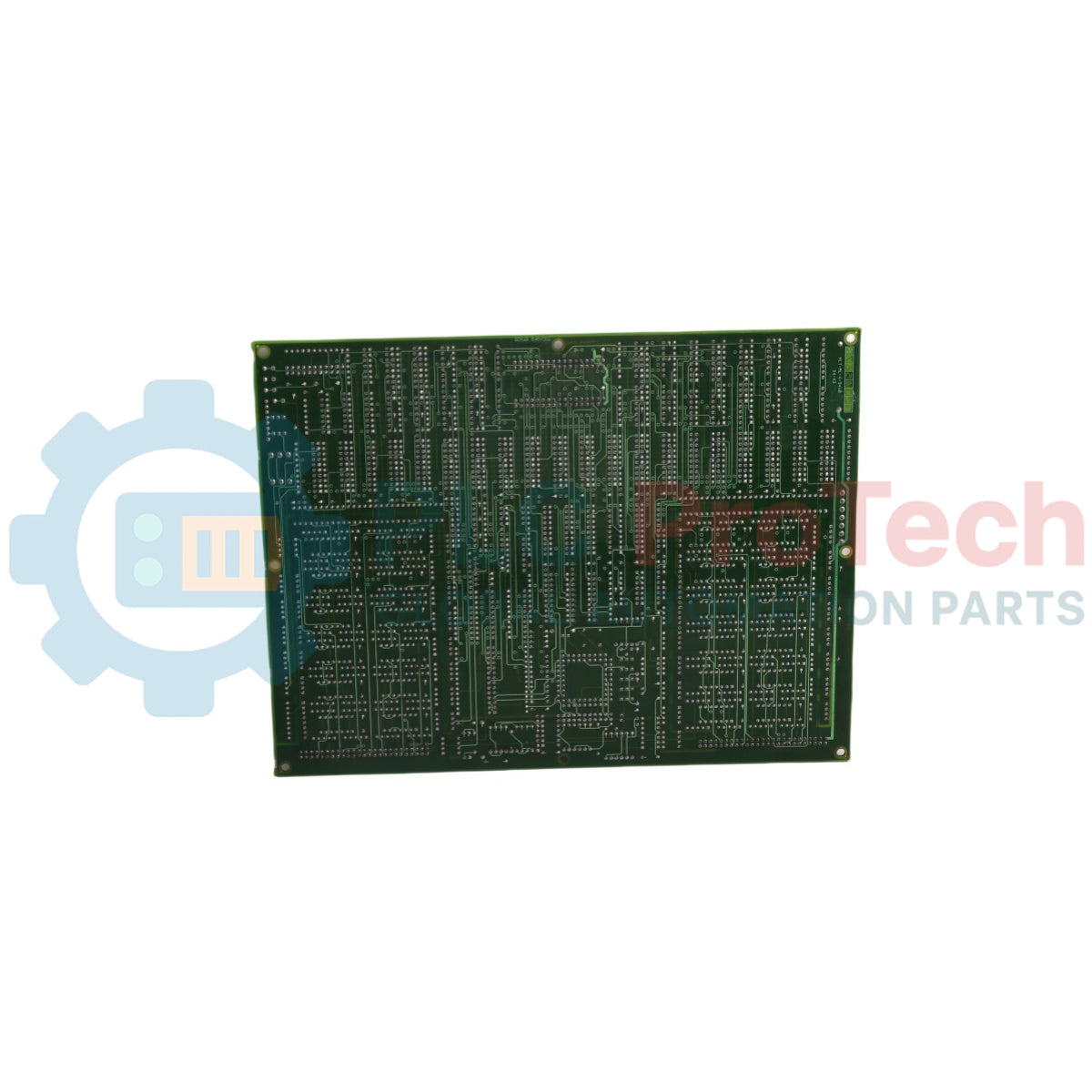

A közös analóg I/O-kártya központi feldolgozási interfészként szolgál a gázturbina-vezérlőrendszer magarchitektúrájában. A DS215TCCAG1BZZ01A szűri, kondicionálja és skálázza a szomszédos sorkapocskártyákról érkező több analóg terepi jel csatornáit, beleértve a CTBA, TBQA és TBCA hardvertömbjeit. Ez a feldolgozókártya a terepi bemenetek sokféle tartományát kezeli, például a 4–20 mA-es áramhurkokat, az ellenállás-hőmérséklet-érzékelőket (RTD-ket), a hőelemérzékelő-hálózatokat, valamint a turbintengely feszültség- és áramértékeit mérő speciális érzékelőket. A kondicionált folyamatparamétereket összesíti, majd dedikált belső buszon dinamikusan továbbítja a rendszer központi I/O-motorjához és fő COREBUS-interfészéhez. A kijelölt R5 mag 2. pozíciójába telepítve ez a modul nagy integritású analóg–digitális jelátalakítást biztosít, így fenntartja a szabályozási hurkok változóinak pontos vezérlését kereskedelmi energiatermelő és olajszállító létesítményekben.

Jellemzők

• 8 csatornás analóg bemeneti kialakítással rendelkezik, amely támogatja a kapcsolható 12 és 16 bites felbontású mérést.
• Különálló áramátalakító áramköröket tartalmaz beépített, nagy pontosságú söntellenállásokkal a 4–20 mA-es bemenetek feszültségértékekké alakításához.
• Dedikált hardveres átkötésekkel rendelkezik a soros RS232-karbantartási interfész önálló be- és kikapcsolásához, valamint az oszcillátortesztelési állapotok beállításához.
• Több hardveres csatlakozóblokkot tartalmaz az RTD-tömbök, hőelemek és hidegpont-referenciák egyidejű fogadásához.
• Nagy robusztusságú kommunikációs infrastruktúrát használ, amely szabványos RS-485 szimmetrikus átviteli protokollokon működik.

Alkalmazások

• Speedtronic Mark V gázturbina-vezérlési platformok
• Többcsatornás RTD- és hőelem-alapú hőmérséklet-felügyeleti tömbök
• Nagy igénybevételre tervezett turbintengely-feszültség- és -árammérő rendszerek
• 4–20 mA-es távvezérlési műszerhurkok

Műszaki specifikációk

Csatlakozások és interfészek

Telepítési útmutató

• Rögzítés DIN-sínre: Szerelje a szerelőpanelt szabványos ipari, szimmetrikus DIN-sínekre az R5 vezérlőpanel szerkezetén belül. A modult szorosan pattintsa a helyére, hogy erős üzemi rezgések esetén se lazuljon meg és ne igazodjon el.
• Áthidalók inicializálása: A rendszer szekrényének bekapcsolása előtt állítsa be a fedélzeti J1, JP2 és JP3 hardveres áthidalókat. Győződjön meg arról, hogy a J1 megfelelően van beállítva annak függvényében, hogy a helyi RS232-tesztportot engedélyezni vagy letiltani kell.
• Jelárnyékolás és vezetékezés: Vezesse a nagy sűrűségű analóg szalagkábeleket a külső CTBA, TBQA és TBCA panelektől közvetlenül a hozzájuk tartozó portokhoz (JAA, JBB, JCC, JDD, JAR/S/T). A kisfrekvenciás mágneses zavarok elkerülése érdekében szigorúan különítse el a vezetékeket a nyers váltakozó áramú tápvezetékektől.
• Szoftveres állandó paraméterek: Nyissa meg a fő HMI-konzolon található szabványos I/O-konfigurációszerkesztő platformot a kalibrálási küszöbértékek, az ellenálláskövetési definíciók és az egyedi mérnöki mértékegységek beállításához az összes csatlakoztatott áramhurokhoz és RTD-elemhez.
