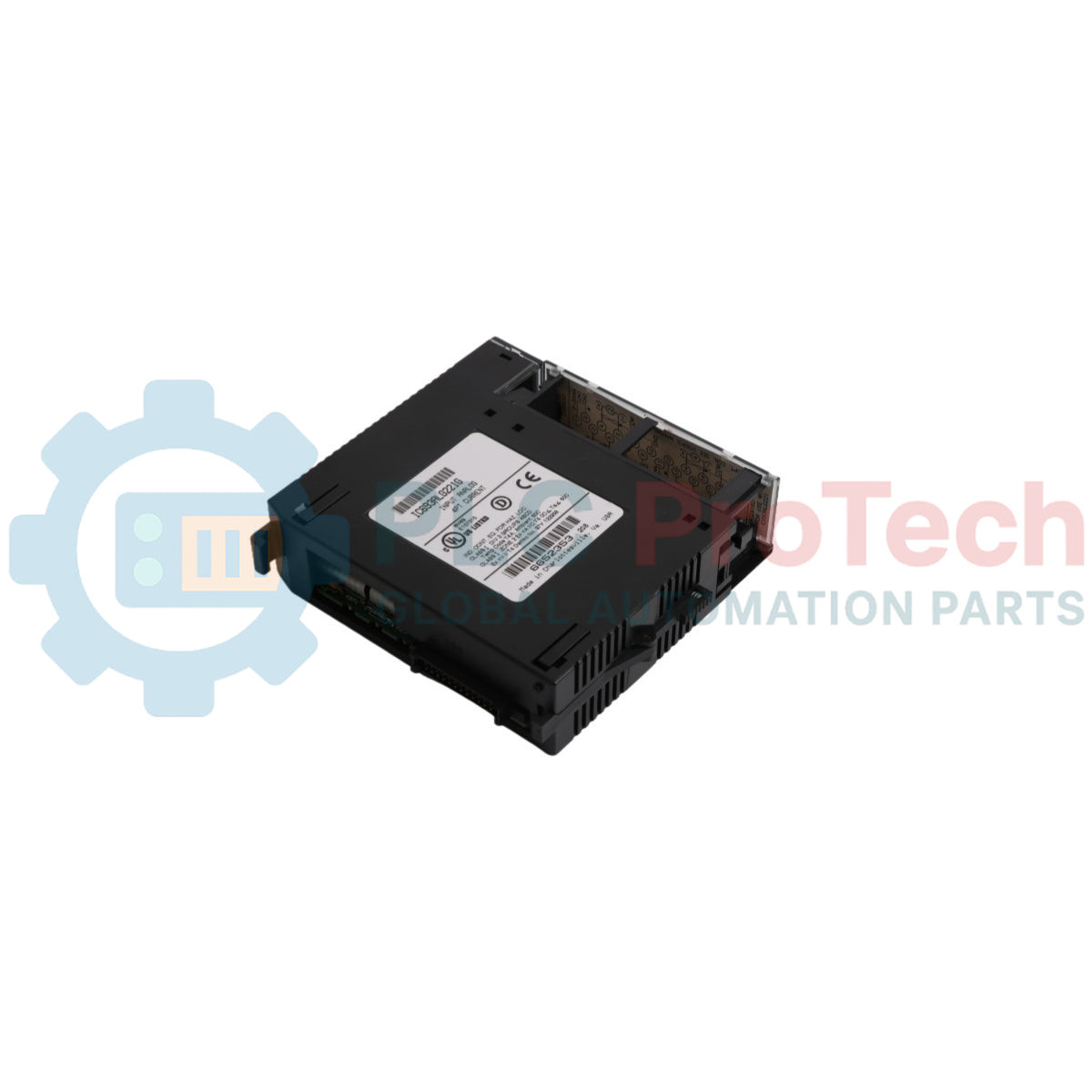

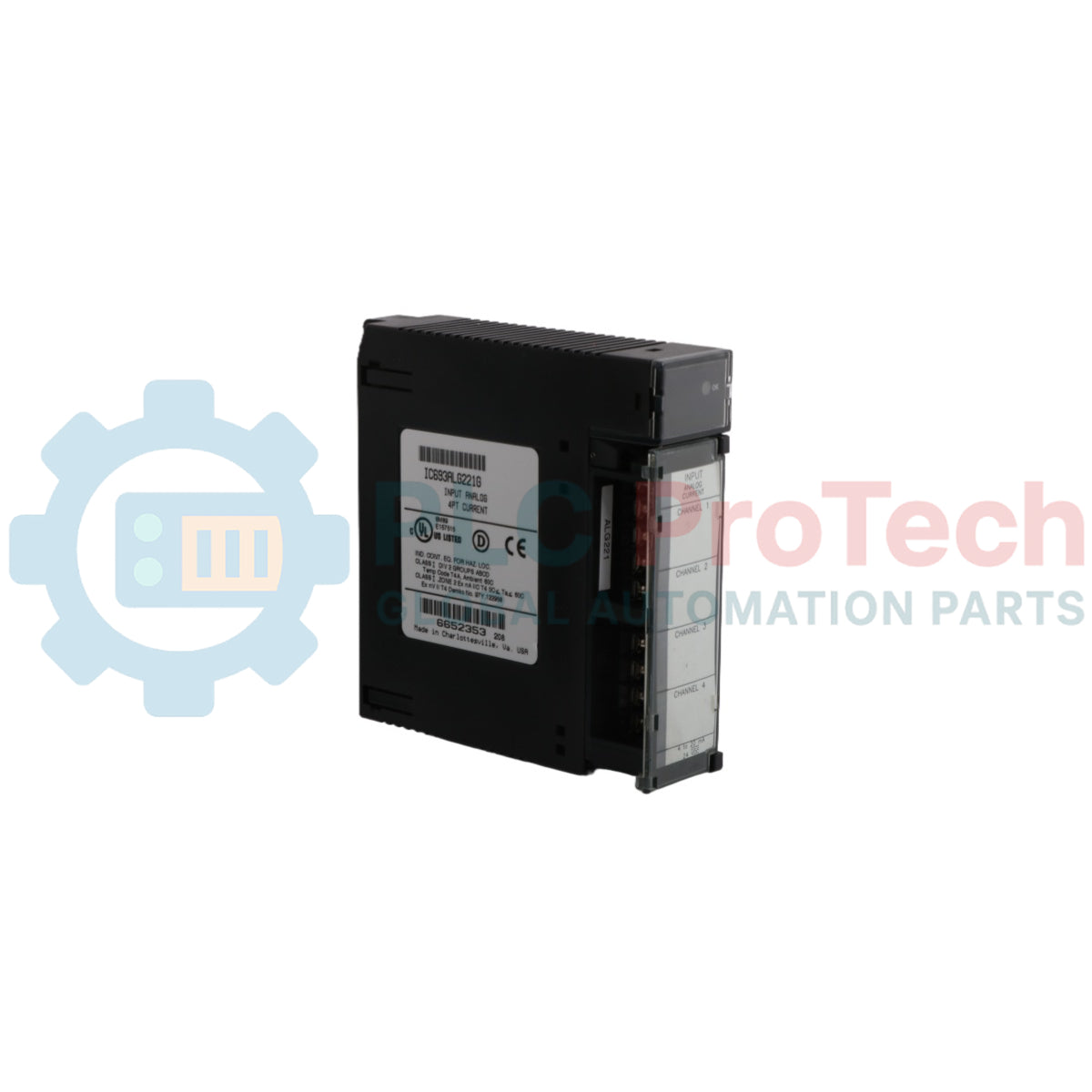

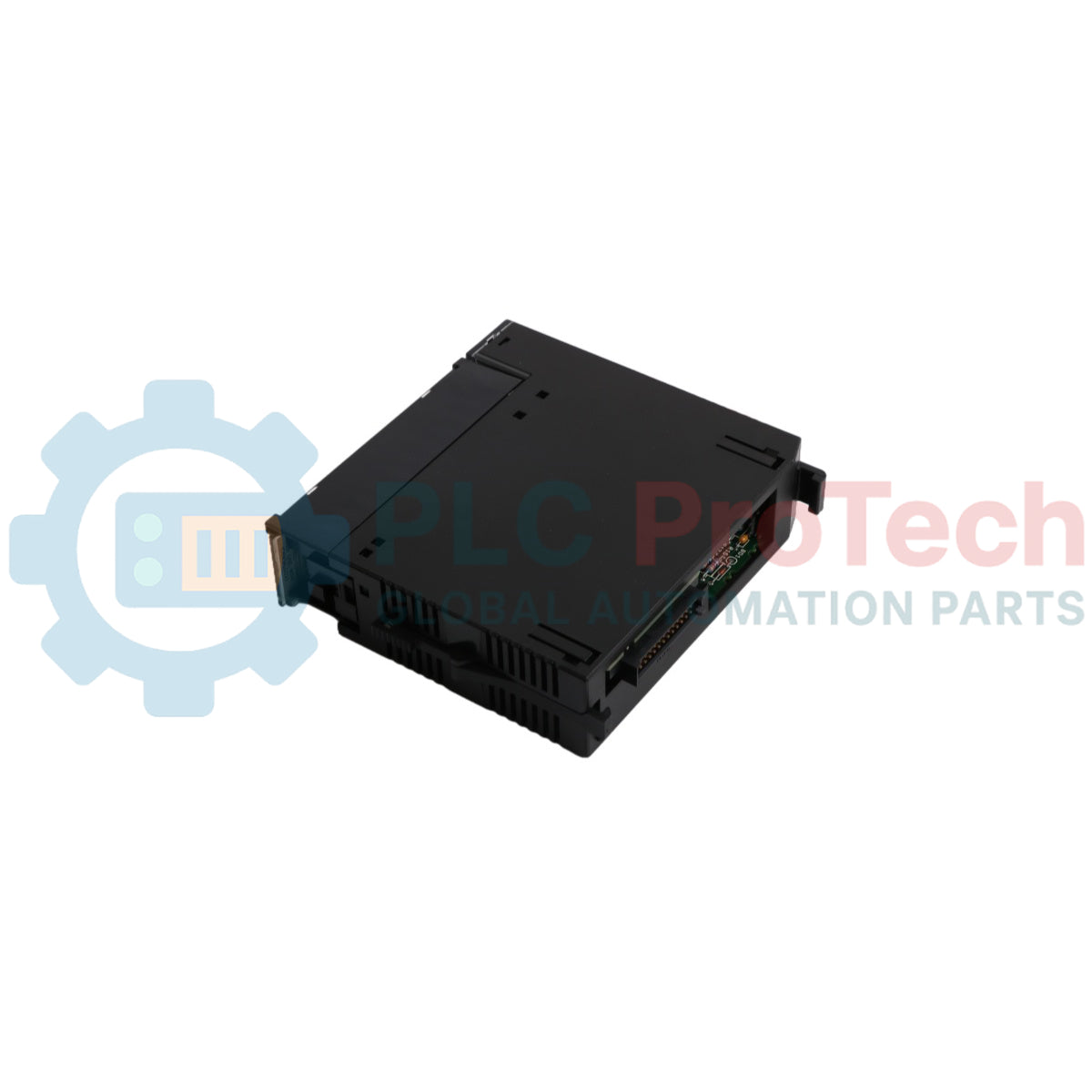

GE Fanuc IC693ALG221 Series 90-30 analóg áram-bemeneti modul

Leírás

Az IC693ALG221 egy 4 csatornás analógáram-bemeneti modul, amelyet a GE Series 90-30 programozható logikai vezérlőrendszerbe történő beépítésre terveztek. Négy egyvégű bemeneti csatornát biztosít, amelyek mindegyike külső analóg áramjelek digitális értékekké alakítására szolgál az alkalmazás feldolgozásához. A modul két szoftveresen vagy hardveresen választható működési áramtartományt támogat: a gyári alapértelmezett 4–20 mA-es tartományt, valamint a 0–20 mA-es alternatív tartományt, amely a csatlakozó sorkapocsszerelvényhez közvetlenül hozzáadott külső átkötésekkel aktiválható.

Az átalakított áramjel digitális reprezentációja 12 bites bináris felbontást biztosít (4096-ból 1 részt jelent) mindkét működési áramtartományban. A formázott felhasználói értékek a %AI vezérlőregiszterekbe kerülnek 16 bites, kettes komplemensű adatbázis-konfigurációban. A gyorsan változó ipari felügyeleti hurkokhoz tervezett belső feldolgozó-átalakító hardver csatornánként fél milliszekundumos sebességgel működik, így mind a négy aktív csatorna teljes moduladatbázisának frissítési ideje 2 milliszekundum. Az IC693ALG221 közvetlenül csatlakozik a gazda PLC-hez szabványos 5 vagy 10 foglalatos alaplapokon keresztül.

Jellemzők

• Egyetlen foglalathelyen 4 különálló analógáram-bemeneti csatornát biztosít.
• Két üzemmódválasztás a szabványos 4–20 mA-es és 0–20 mA-es ipari áramhurkokhoz.
• Beépített 12 bites bináris felbontás, amely tiszta jelmegjelenítést biztosít mindkét áramtartományban.
• Gyors feldolgozás: csatornánként 0,5 milliszekundumos átalakítási idő és a teljes modul 2 milliszekundumos lekérdezése.
• Folyamatos, nagyfokú közös módusú védelmet biztosít akár 200 V feszültségig, károsodás nélkül.
• Az optikai komponensek leválasztják a terepi oldali elektronikát az érzékeny logikai hátlapi buszról.
• Az előlap állapotjelző LED-je ellenőrzi a belső átalakító tápáramköreinek működését és kimeneti állapotát.

Alkalmazások

• Többcsatornás műszerezés, beleértve az átfolyási sebesség, a folyamatnyomás és a folyadékszint mérését.
• Közvetlen interfészkapcsolat ipari áramtávadókhoz és üzemi folyamatérzékelőkhöz.
• Távoli változtatható frekvenciájú hajtások visszacsatolási köreinek és a gépek áramparamétereinek felügyelete.
• Automatizált rendszerek, amelyek nagy sebességű adatgyűjtési ciklusokat igényelnek nehézipari gépészeti telepítésekben.

Rendelési információk

Műszaki specifikációk

Csatlakozások és interfészek

Telepítési útmutató

• Mérési tartomány módosításának beállítása: A modul gyárilag 4–20 mA-es mérési tartományra van beállítva. Az egyes csatornapárok 0–20 mA-es módra állításához helyezzen fizikai tartomány-áthidalót az 1. és 2. kapocs közé az 1. és 2. csatornánál, valamint a 11. és 12. kapocs közé a 3. és 4. csatornánál.
• Zaj és kábelárnyékolás: Minden külső technológiai terepi csatlakozást kiváló minőségű, sodrott, árnyékolt, műszertechnikai kábellel vezetékezzen a zaj bejutásának elkerülése és a kapacitív terhelés csökkentése érdekében. A rézárnyékolásokat biztonságosan a COM csatlakozóhoz vagy a keret GND-csatlakozásához kell kötni.
• Közös módusú jelek kezelése: Lebegő elektromos áramforrásokból érkező jelek esetén korlátozza a közös módusú feszültségeket úgy, hogy az áramforrás negatív visszatérő vezetékét fizikailag közvetlenül a megfelelő csatorna COM érintkezőjéhez csatlakoztatja.
• Alaplap-hozzárendelés: Ez a hardveropció bármely szabványos bemeneti/kimeneti foglalatba beszerelhető egy 5 vagy 10 foglalatos alaplapi egységen belül, a Series 90-30 konfigurációs elrendezésében.
• Súlyos rádiófrekvenciás interferencia csökkentése: Nagy elektromágneses vagy rádiófrekvenciás interferenciával járó környezeteknek megfelelő körülmények között (például IEC 801-3, 10 V/m esetén) a rendszer pontossági tűrései eltolódhatnak vagy romolhatnak a teljes skála +/-0,5%-áig.
