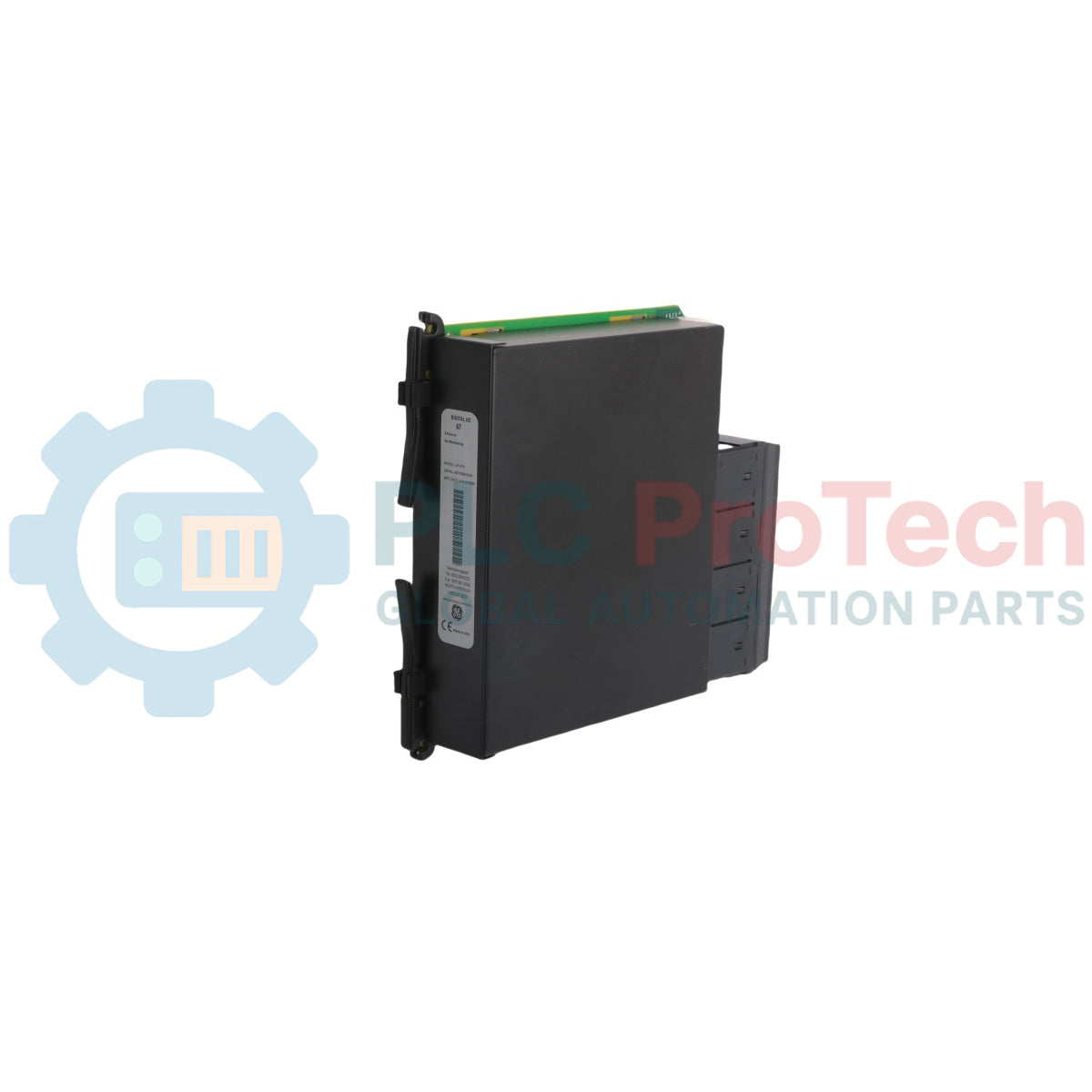

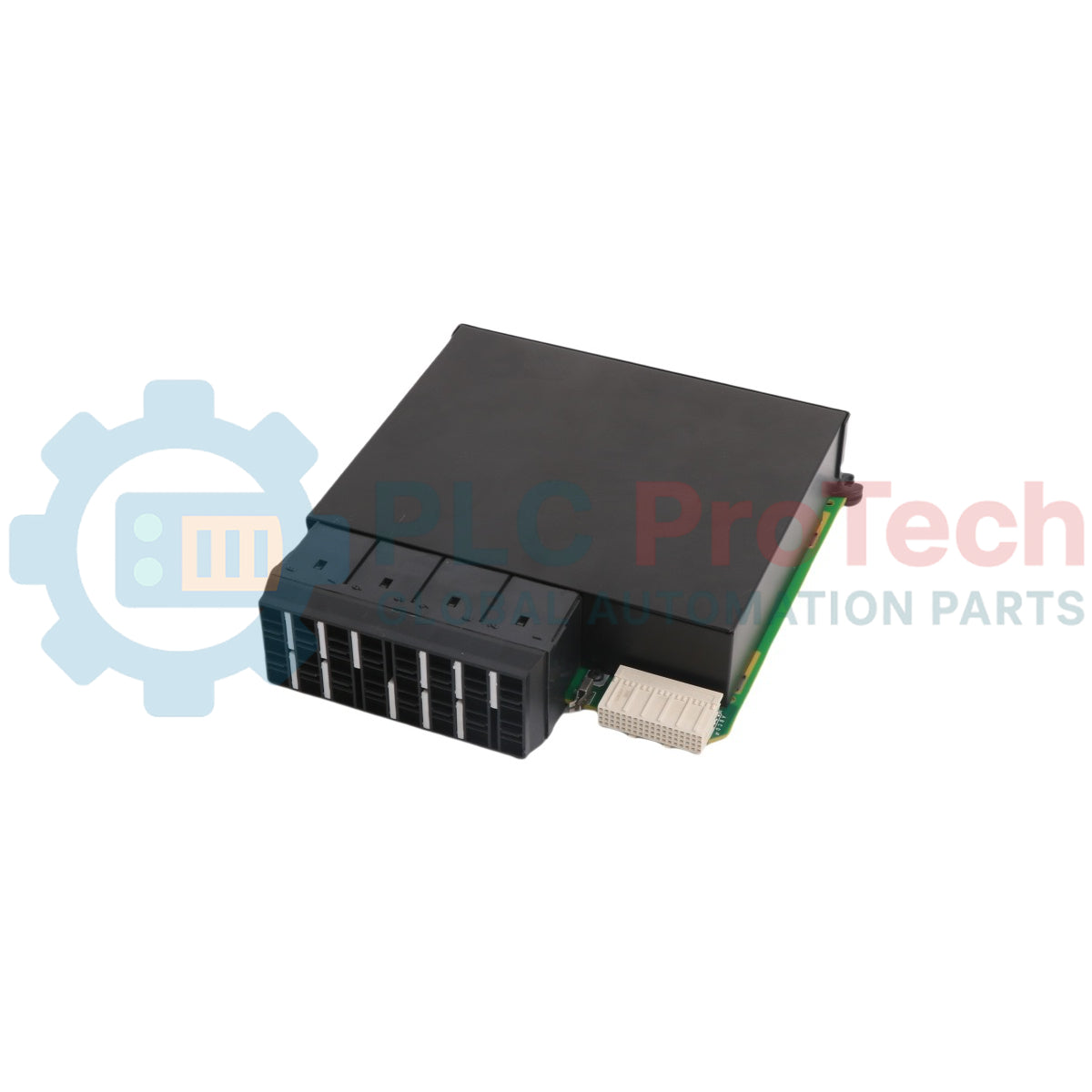

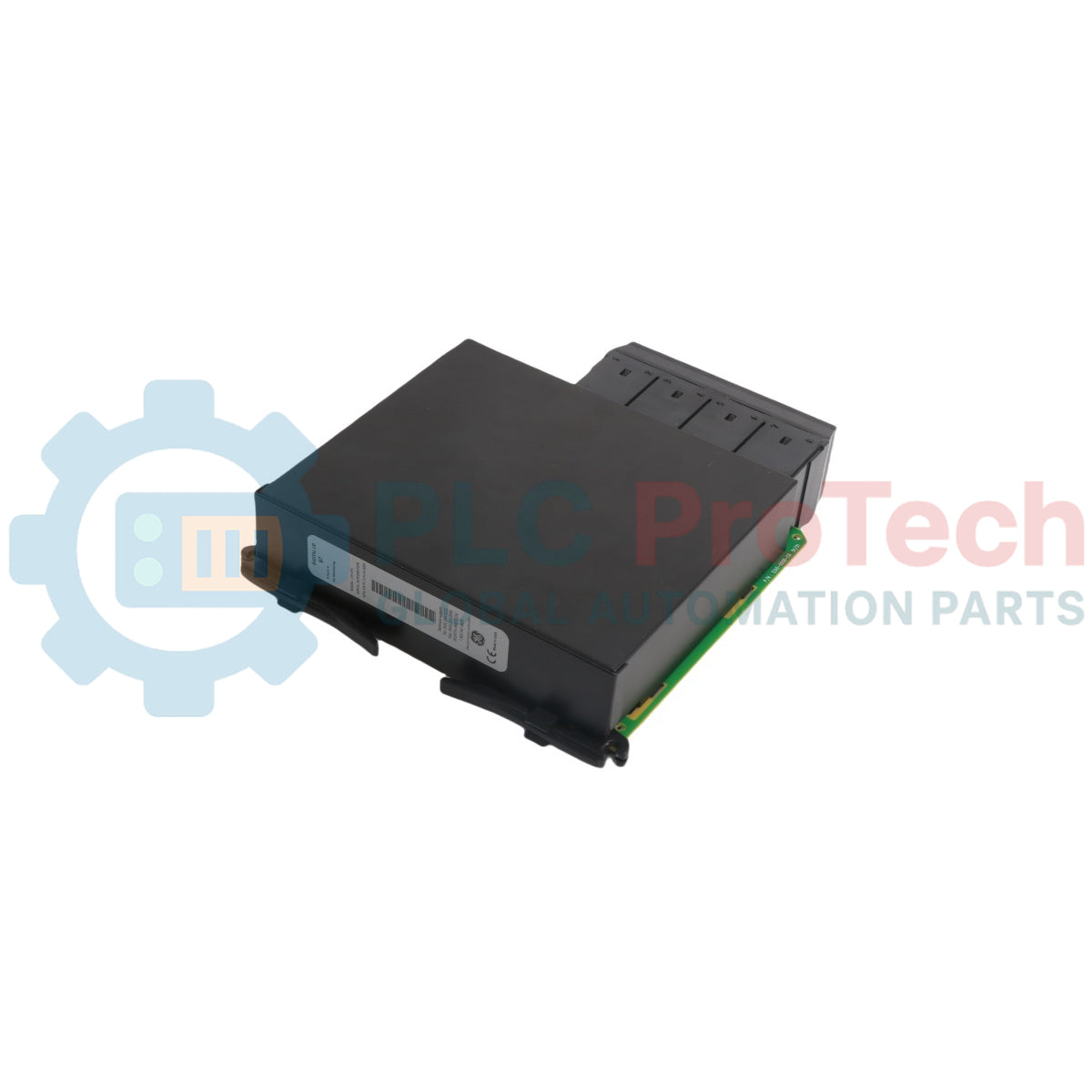

GE Multilin UR-67H univerzális relésorozat digitális I/O-modulja

Leírás

A GE Multilin UR-67H egy speciális digitális bemeneti/kimeneti kommunikációs interfészkártya, amelyet az Universal Relays (UR) platformhoz fejlesztettek. Ez a nagy sűrűségű kontaktusvezérlő modul 8 Form-A digitális kimenetet biztosít, amelyeket nehézüzemű kapcsolóberendezések, megszakítók és középfeszültségű, illetve nagyfeszültségű villamos alállomások kiegészítő helyszíni rendszereinek biztonságos csatlakoztatására terveztek.

A UR-67H elsődleges feladata a belső védelmi reléalgoritmusok biztonságos fizikai vezérlőkimenetekké alakítása. Olyan kompatibilis védelmi eszközökben működve, mint a B30 sín-differenciálrelé vagy a T60 transzformátorvédelmi rendszer, belső hátlapkapcsolatokon keresztül nagy sebességű logikai parancsokat fogad, hogy kioldási vagy jelzési vezérléseket indítson a külső alállomási környezetben. A modul nem felügyelt és nem reteszelő mechanikus kontaktusokat használ, így pontos, rendszerszintű villamosenergia-rendszer-kezelést tesz lehetővé további segédáramköri terhelés nélkül. Az alkatrész konfigurációja, útválasztási logikája és állapot-hozzárendelései teljes mértékben az EnerVista szoftvercsomagokkal kezelhetők.

Jellemzők

• Form-A szabványos kontaktusok: 8 különálló Form-A (alaphelyzetben nyitott), nem reteszelő és nem felügyelt mechanikus relékimenetet tartalmaz.
• Universal Relay szinkronizáció: Teljes mértékben kompatibilis az UR sorozatú védelmi relékeretek széles választékával; platformszinten összesen akár 64 kontaktust is kezel.
• EnerVista szoftvertámogatás: Zökkenőmentesen integrálható az EnerVista beállítóalkalmazásaival a kontaktusok hozzárendeléséhez, teszteléséhez és működési életciklusának leképezéséhez.
• Alállomási környezetre megerősített kialakítás: Nehézipari alkalmazásokhoz tervezték, biztonságos mechanikus kapcsolást biztosítva erőművi és közműrendszerek számára.

Alkalmazások

• Sín-differenciálvédelmi kioldási logika: Olyan egységekbe szerelik, mint a B30 relé, hogy kezelje a megszakítók nagy sebességű fizikai leválasztási parancsait.
• Transzformátorvezérlés automatizálása: UR-rendszerkonfigurációkba integrálva automatikus kiegészítő vezérlési műveleteket indít transzformátorberendezések számára.
• Ipari reteszelőrendszerek: Fizikai állapot-reteszeléseket biztosít a kapcsolóállomási berendezések, szakaszolók és központi vezérlőhálózatok között.

Műszaki adatok

Telepítési útmutató

• Teljes leválasztás: A kártya eltávolításának vagy beszerelésének megkezdése előtt válasszon le minden fő tápkapcsolatot, külső üzemi feszültségutat és logikai vezérlőforrást.
• Statikus elektromosság elleni védelem: Hardverkezelés közben mindig viseljen megfelelően csatlakoztatott elektrosztatikus kisülés (ESD) elleni csuklópántot a nagy potenciálú alkatrészkárosodás megelőzése érdekében.
• A relékompatibilitás ellenőrzése: Vesse össze a konkrét UR-platform konfigurációs bontását vagy a használati útmutató rendelési mátrixát; az „XX” jelölésű opciók azt jelzik, hogy a foglalat eredetileg üresen maradt, így helyet biztosít a helyszíni fizikai utólagos beépítéshez vagy modulfrissítéshez.
• A kártyafoglalat ellenőrzése: A modult a belső vázsín által vezetett kijelölt vízszintes foglalatba határozottan illessze be, amíg a hátsó élcsatlakozó teljesen a helyére nem kerül. Az előlap rögzítőelemeit biztonságosan húzza meg.
