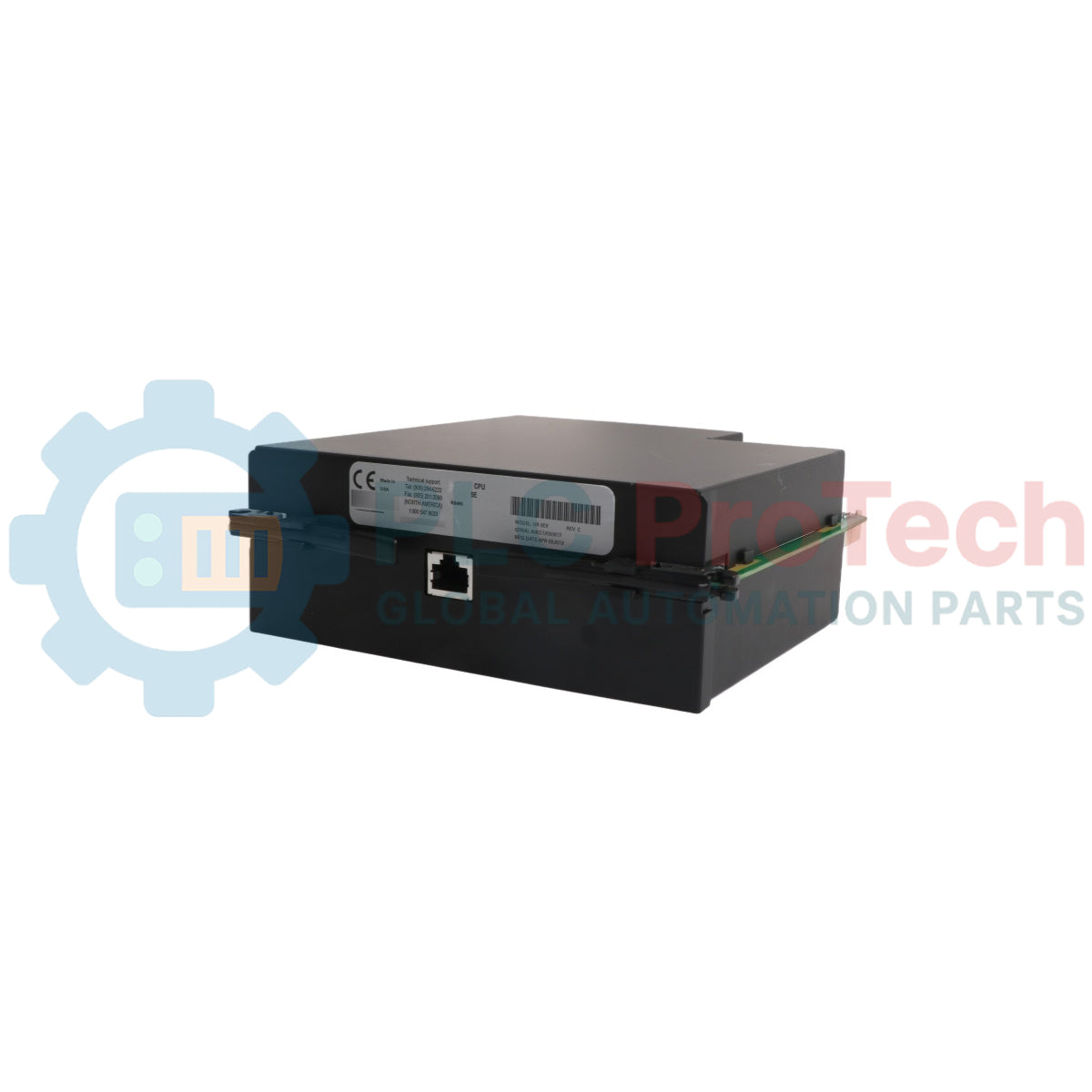

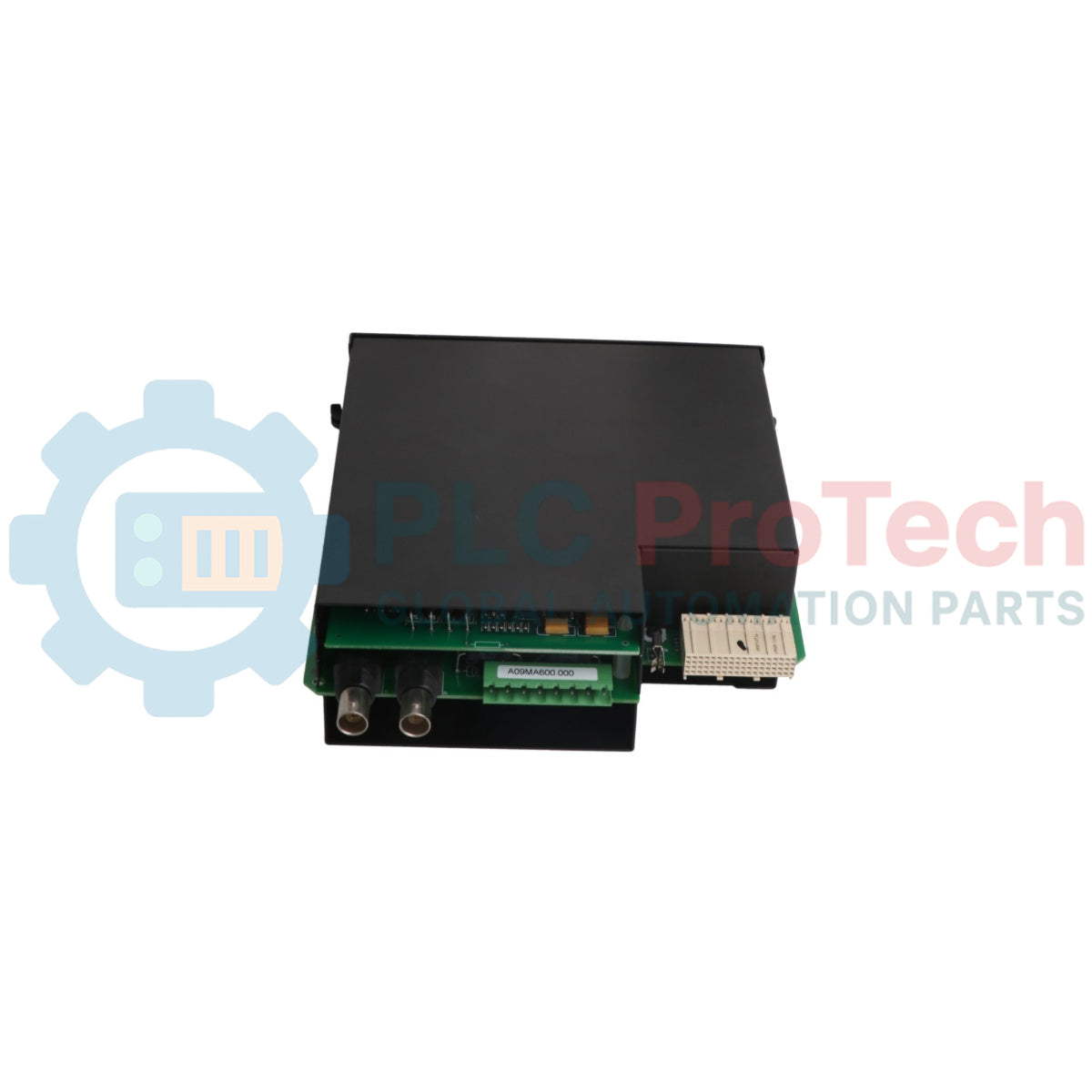

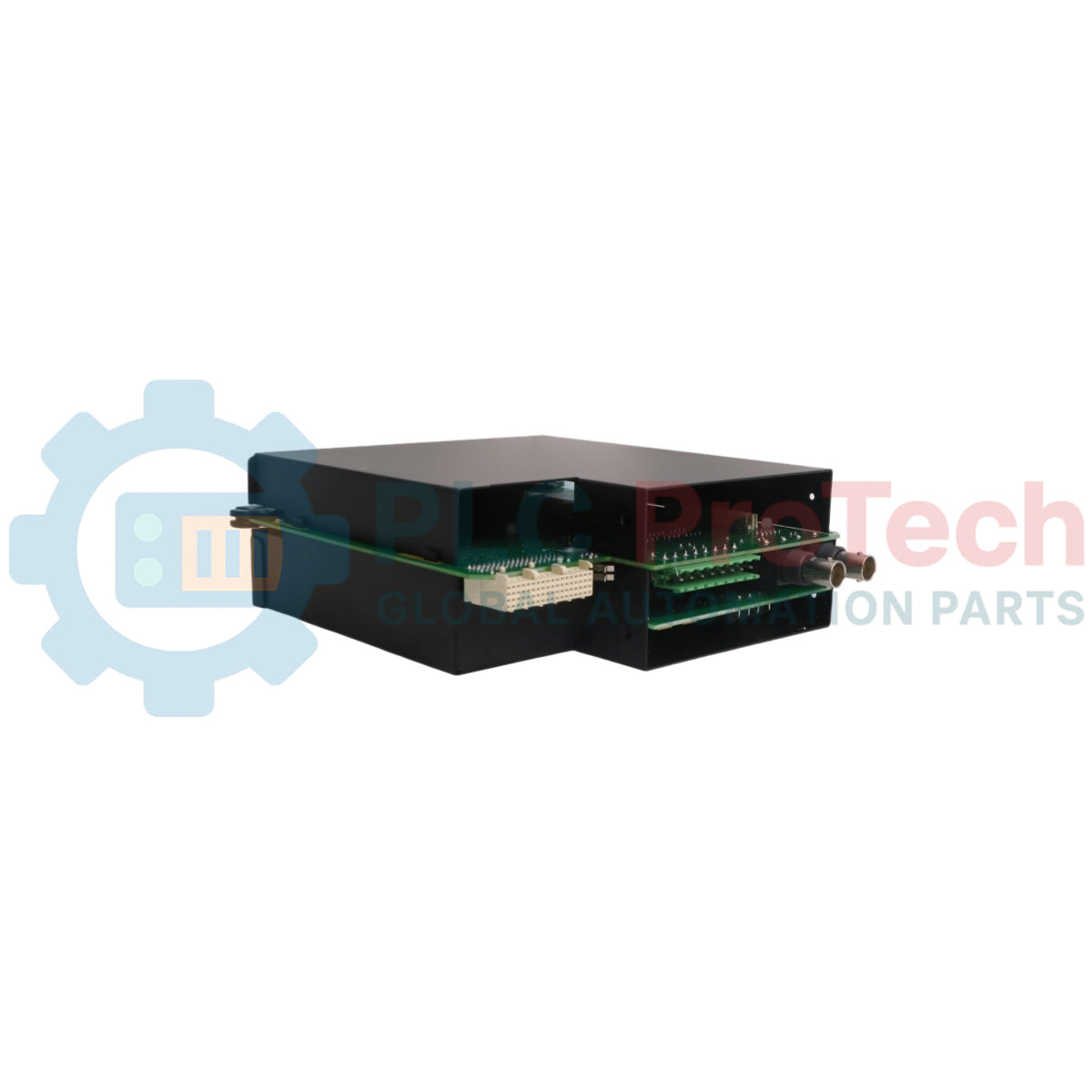

GE Multilin UR-9EV / UR9EV UR sorozatú CPU-modul

Leírás

A GE Multilin UR-9EV egy nagy teljesítményű CPU-modul, amelyet az UR Series (Universal Relay) platformhoz terveztek, és amelyet kifejezetten olyan fejlett rendszerekben használnak, mint a T60 Transformer Protection System. A modul elsődleges feldolgozó- és vezérlőközpontként működik: végrehajtja a kritikus védelmi algoritmusokat, kezeli a kommunikációs interfészeket, valamint működteti az ember-gép interfészt.

Az UR-9EV konfiguráció két, ipari protokollokat, köztük a Modbus RTU-t és a DNP 3.0-t támogató RS485 kommunikációs porttal rendelkezik, így zökkenőmentesen integrálható SCADA-rendszerekbe és alállomási automatizálási hálózatokba. Továbbfejlesztett előlap-egységgel van felszerelve, amely kínai nyelvű szöveges kijelzőt és felhasználó által programozható nyomógombokat tartalmaz. Ez az elrendezés intuitív helyi vezérlést, valós idejű diagnosztikai információkat és rugalmas működtetést biztosít a helyszíni kezelők számára közvetlenül a relé előlapján. A robusztus, alállomási környezetre megerősített hardvernek köszönhetően a modul zord körülmények között is megbízható feldolgozási teljesítményt nyújt.

Jellemzők

• Fejlett feldolgozóegység: Az UR Series védelmi és vezérlőberendezéseinek központi feldolgozóegységeként működik.
• Kettős soros csatlakozás: Két, a Modbus RTU és a DNP protokollokat támogató RS485 kommunikációs porttal rendelkezik.
• Továbbfejlesztett helyi interfész: Fejlett előlap-elrendezéssel és széles szögben nyitható csuklós mechanizmussal rendelkezik, amely megkönnyíti a modul hozzáférhetőségét.
• Lokalizált HMI-kijelző: Natív kínai karakteres kijelzővel van felszerelve a paraméterek és állapotok helyi nyelven történő megjelenítéséhez.
• Felhasználó által programozható vezérlés: Konfigurálható előlapi nyomógombokat tartalmaz felhasználó által meghatározott vezérlési logika végrehajtásához vagy a menüben történő navigációhoz.
• Alállomási környezetre megerősített kialakítás: Egyedi kék azonosító címkéket alkalmaz a különböző modulok fizikai összecserélésének megakadályozására régebbi rendszerekben.

Alkalmazások

• Alállomási automatizálási hálózatok: A Modbus RTU- vagy DNP 3.0-kapcsolaton keresztüli SCADA- és távjelzési összeköttetések kommunikációs és feldolgozási gerinchálózataként működik.
• Transzformátorvédelmi vezérlés: A T60 Transformer Protection System rendszerbe telepítve kezeli a berendezés állapotát és a nagy sebességű védelmi mechanizmusokat.
• Helyi ipari vezérlőpanelek: Olyan ipari létesítményekben alkalmazzák, ahol kínai karakteres kijelzőre és gyors, tapintással működtethető előlapi nyomógombos vezérlésre van szükség.

Műszaki adatok

Telepítési irányelvek

• Vezérlőtápfeszültség megszüntetése: A modult csak akkor szabad eltávolítani vagy behelyezni, ha a teljes vezérlőtápellátást leválasztották és teljesen megszüntették a reléegységen.
• Elektrosztatikus kisülés (ESD) elleni védelem: A technikusoknak a modul kezelésekor megfelelő elektrosztatikus kisülés elleni védelmet kell alkalmazniuk, például megfelelően földelt antisztatikus csuklópántot.
• Hardverkompatibilitás ellenőrzése: Győződjön meg arról, hogy a CPU-modul címkéjének színe megegyezik a hozzá tartozó CT/VT- és DSP-modulok címkéjének színével. Az inkompatibilis hardverváltozatok a relé leállását okozzák, és „DSP ERROR” vagy „HARDWARE MISMATCH” hibakódot jelenítenek meg.
• Az előlap működtetése: Lazítsa meg a fő kézi csavart, majd hajtsa balra a széles szögben nyitható, csuklós előlapi panelt, hogy szabad hozzáférést biztosítson a készülékváz kártyanyílásaihoz a modul kiemeléséhez vagy behelyezéséhez.
