GE UR5CH Multilin UR jelátalakító I/O-modul | Univerzális relésorozat

Termékáttekintés

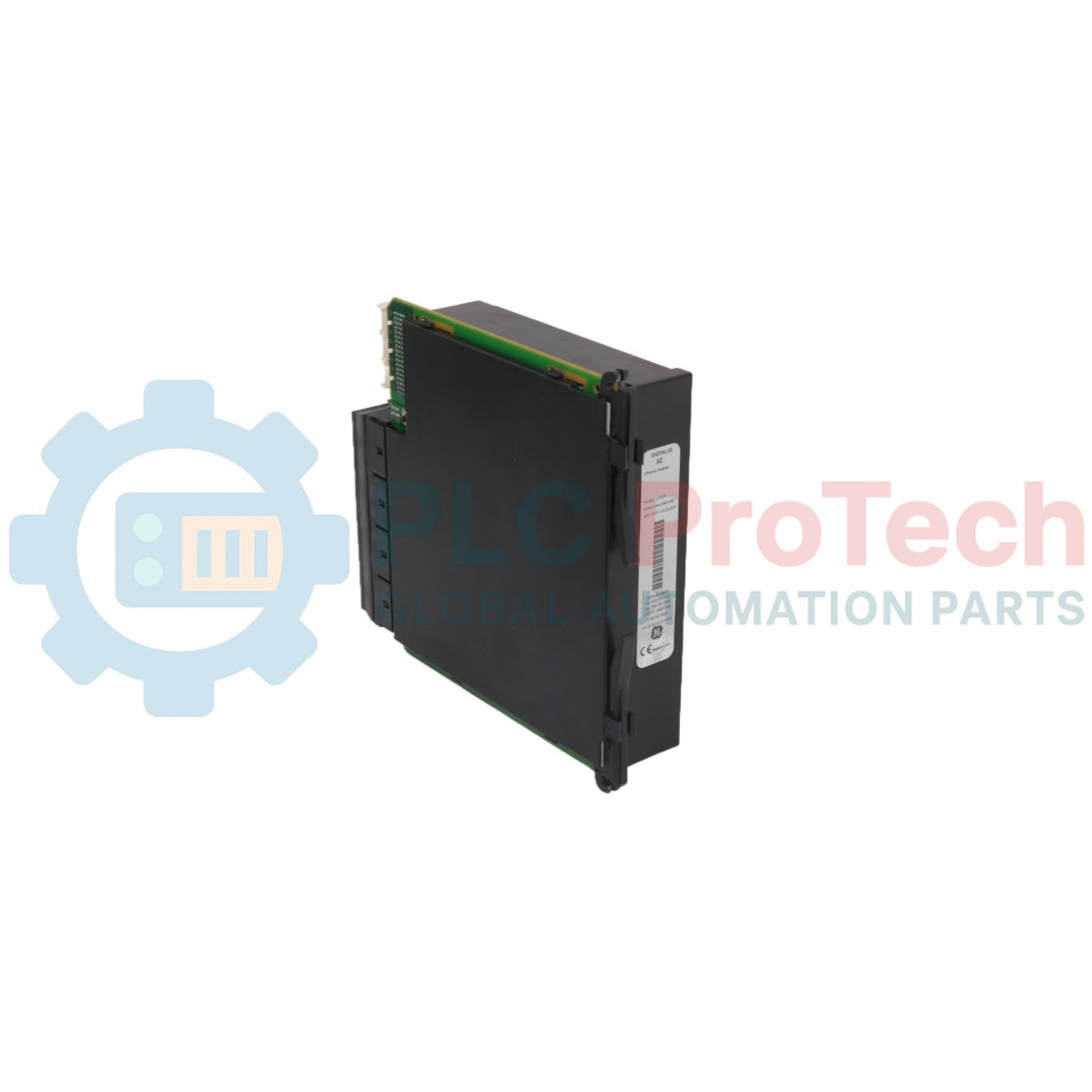

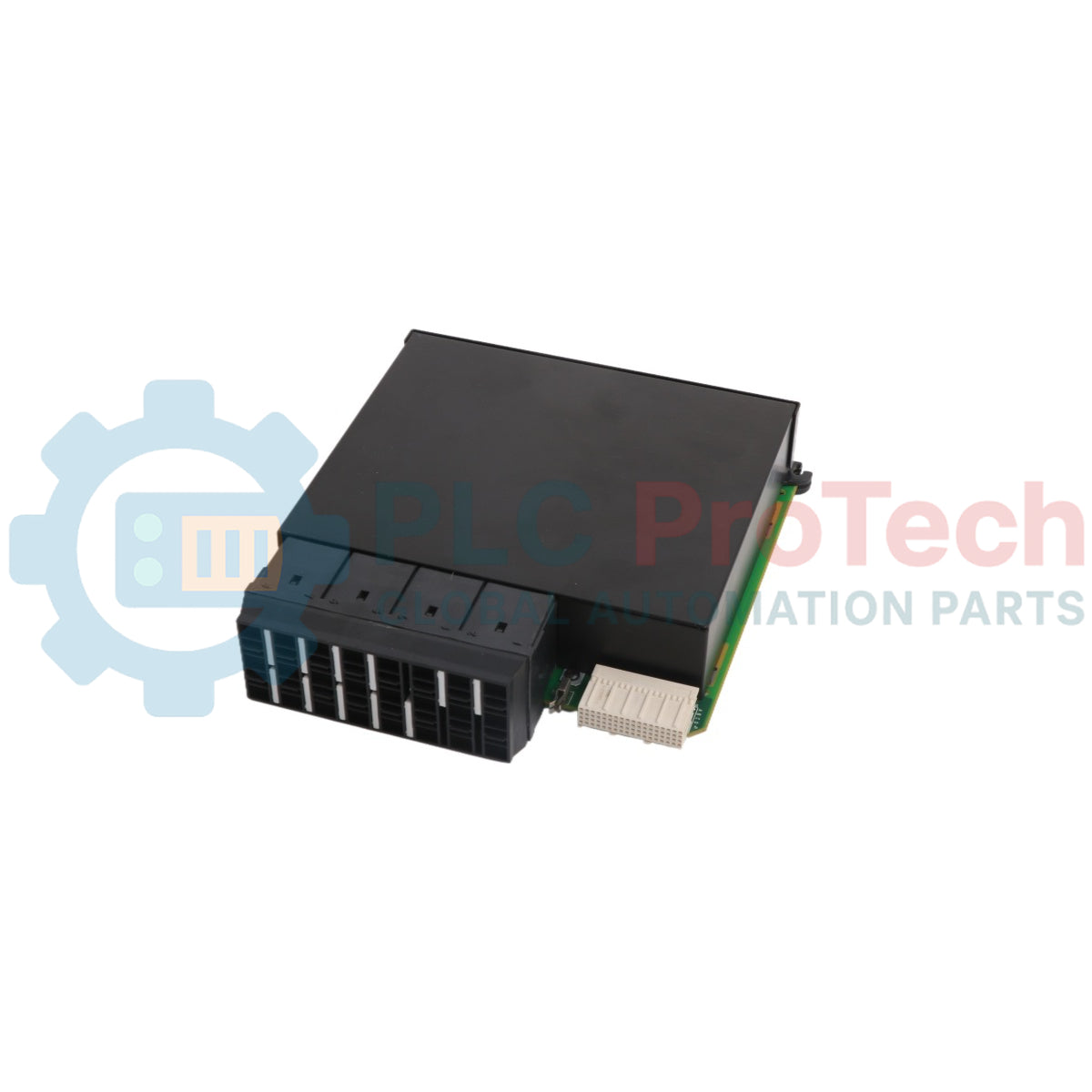

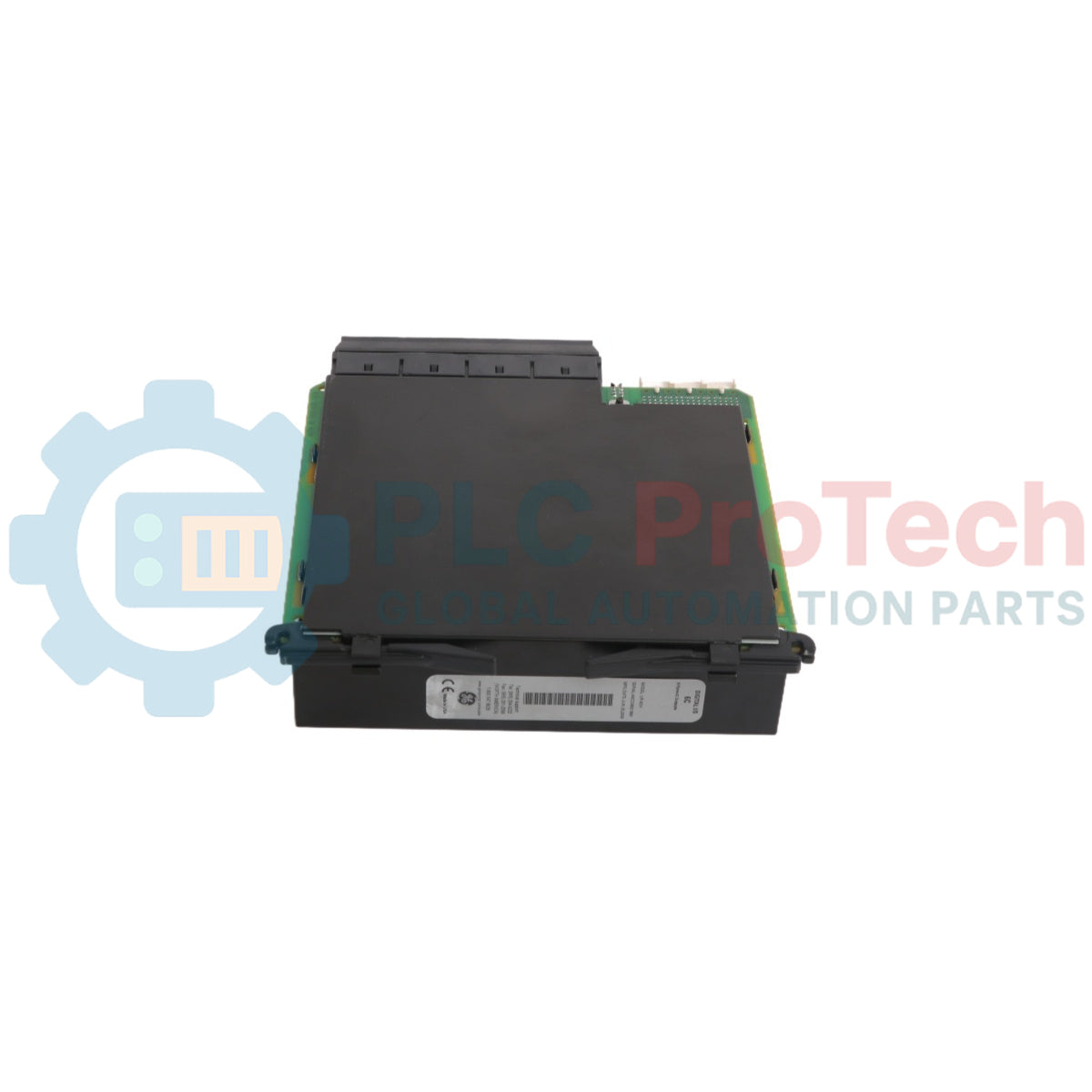

A  GE UR5CH egy speciális transzducer-bemeneti/-kimeneti modul, amelyet a Multilin Universal Relay (UR) platformhoz terveztek. A modul kritikus összeköttetést biztosít a digitális védelmi környezet és a külső analóg berendezések között, lehetővé téve, hogy a relé szabványos ipari transzducerekkel kommunikáljon, amelyek egyenáramú milliamperes (mA) vagy egyenfeszültségű (V) jeleket szolgáltatnak.

A jellemzően összetett alállomási automatizálási és ipari villamosenergia-felügyeleti rendszerekben használt UR5CH lehetővé teszi, hogy a relé nem villamos mennyiségeket – például külső transzducerekkel mért hőmérsékletet, nyomást vagy rezgést – figyeljen, illetve vezérlőjeleket adjon ki analóg mérőműszerek és PLC-rendszerek számára. A „transzducer jellegű” jelek közvetlenül a UR-keretbe történő integrálásával az UR5CH szükségtelenné teszi a külön adatgyűjtő hardvert, így az összes védelmi, vezérlési és felügyeleti logika egyetlen robusztus készülékházban összpontosul.

Műszaki konfiguráció

Az UR5CH hardverspecifikus modul, amelyet egy UR-sorozatú relé (például B30, C60, G60 vagy T60) szabványos I/O-foglalatába (2–7. foglalat) kell beépíteni.

• Csatornasűrűség: 8 független csatornát tartalmaz, amelyek gyárilag konfigurálhatók vagy szoftveresen bemeneti, illetve kimeneti funkciókra állíthatók be.

• Jelkezelési sokoldalúság: Támogatja a szabványos ipari jeltartományokat, többek között a  4–20 mA, a 0–1 mA, valamint a különböző egyenfeszültségszinteket (például –10 V és +10 V között).

• Nagy felbontású átalakítás: Nagy pontosságú A/D (analóg-digitális) és D/A (digitális-analóg) átalakítókat alkalmaz, hogy az érzékeny szabályozási körökben is megőrizze a jelek pontosságát.

• FlexLogic™ integráció: Az összes transzducerbemenet operandusként használható a GE FlexLogic™ motorban, így a relé analóg küszöbértékek alapján riasztást vagy kioldást indíthat (például: „Kioldás, ha a transzformátor-olaj hőmérséklet-transzducere meghaladja a 16 mA-t”).

Műszaki adatok

Mérnöki telepítési útmutató

A megbízható transzducer-felügyelethez gondos figyelmet kell fordítani a vezetékezésre és az árnyékolásra, hogy megelőzhető legyen a jel „driftje” vagy a zajinterferencia.

Vezetékezés és zajcsökkentés

Mivel a transzducerjelek kis energiájú egyenáramú szintek, rendkívül érzékenyek az elektromágneses interferenciára. Minden transzducervezetékhez használjon  árnyékolt, sodrott érpárú kábeleket . Az árnyékolást csak a relé felőli végén szabad földelni a földhurok kialakulásának megelőzése érdekében. Kerülje a transzducerkábelek párhuzamos vezetését nagyfeszültségű váltakozó áramú gyűjtősínek vagy motorvezetékek mellett; ha a keresztezés elkerülhetetlen, azt 90 fokos szögben végezze.

A modul behelyezése

Az UR5CH telepítése előtt kapcsolja le az UR-relé tápellátását. Csúsztassa a modult a kijelölt foglalatba, és ellenőrizze, hogy a kidobókarok kattanással reteszelt helyzetbe kerültek-e. A bekapcsolást követően az EnerVista UR Setup szoftverrel állítsa be az egyes csatornák „Transducer Range” és „Scale Factor” értékeit a fizikai transzducer kimenetének megfelelően.

Mérnöki előnyök

Az UR5CH modul jelentősen erősíti a Multilin UR platform „univerzális” jellegét. A bemenetek és kimenetek együttes támogatásával lehetővé teszi az  analóg újraküldést. A relé például a CT-bemenetein keresztül megmérheti a nagyfeszültségű primeráramot, majd az UR5CH segítségével azzal arányos, 4–20 mA-es jelet adhat ki egy régebbi SCADA RTU vagy egy helyi panelmérő számára.

A modul emellett átfogó öndiagnosztikát is tartalmaz. Ha egy transzducer vezetéke megszakad (szakadt áramkör) vagy rövidzár keletkezik, az UR5CH érzékeli a tartományon kívüli jelet, és „Module Not OK” riasztást indíthat. Ez megakadályozza, hogy a vezérlőrendszer „befagyott” vagy hibás adatok alapján hozzon döntéseket, ami a hagyományos analóg rendszerek gyakori meghibásodási módja.

Műszaki GYIK

K1: Keverhetek feszültség- és áram-bemeneteket ugyanazon az UR5CH modulon?

V1: Ez az UR5CH modul konkrét rendelési kódjától függ. Egyes változatok csak áram-, mások csak feszültségbemenetekkel rendelkeznek, míg további változatokat a gyárban előre meghatározott kombinációra konfigurálnak. Az egyes csatornák hozzárendelését a modul oldalsó címkéjén ellenőrizze.

K2: Hogyan kalibrálhatok egy csatornát, ha a leolvasott érték kissé eltér?

V2: Az UR5CH gyárilag kalibrált. Az EnerVista szoftveren keresztül azonban „User Offset” és „Gain” értéket alkalmazhat a hosszú terepi kábelek ellenállási veszteségeinek kompenzálására, így a relé HMI-jén megjelenő érték megfelel az érzékelőnél mért fizikai értéknek.

K3: Alkalmas az UR5CH nagy sebességű védelmi kioldásokhoz?

V3: A transzducerjelek frissítési ideje általában körülbelül 100 ms. Bár a modul kiválóan alkalmas felügyeletre és lassú működésű vezérlésre (például hűtőventilátorok vagy fokozatkapcsolók vezérlésére), nem nagy sebességű, „azonnali” villamos védelemre tervezték. Ezt a relé CT/VT moduljainak kell kezelniük.

K4: Mi történik a kimenetekkel, ha a relé elveszíti a tápellátását?

V4: Tápfeszültség-kiesés esetén a D/A átalakítók feszültségmentes állapotba kerülnek, és az egyenáramú kimeneti jelek nullára esnek. Gondoskodjon róla, hogy az utána kapcsolt vezérlési logika (a PLC-ben vagy a DCS-ben) a 0 mA-es jelet „hibabiztos” vagy „jelvesztés” állapotként ismerje fel.
