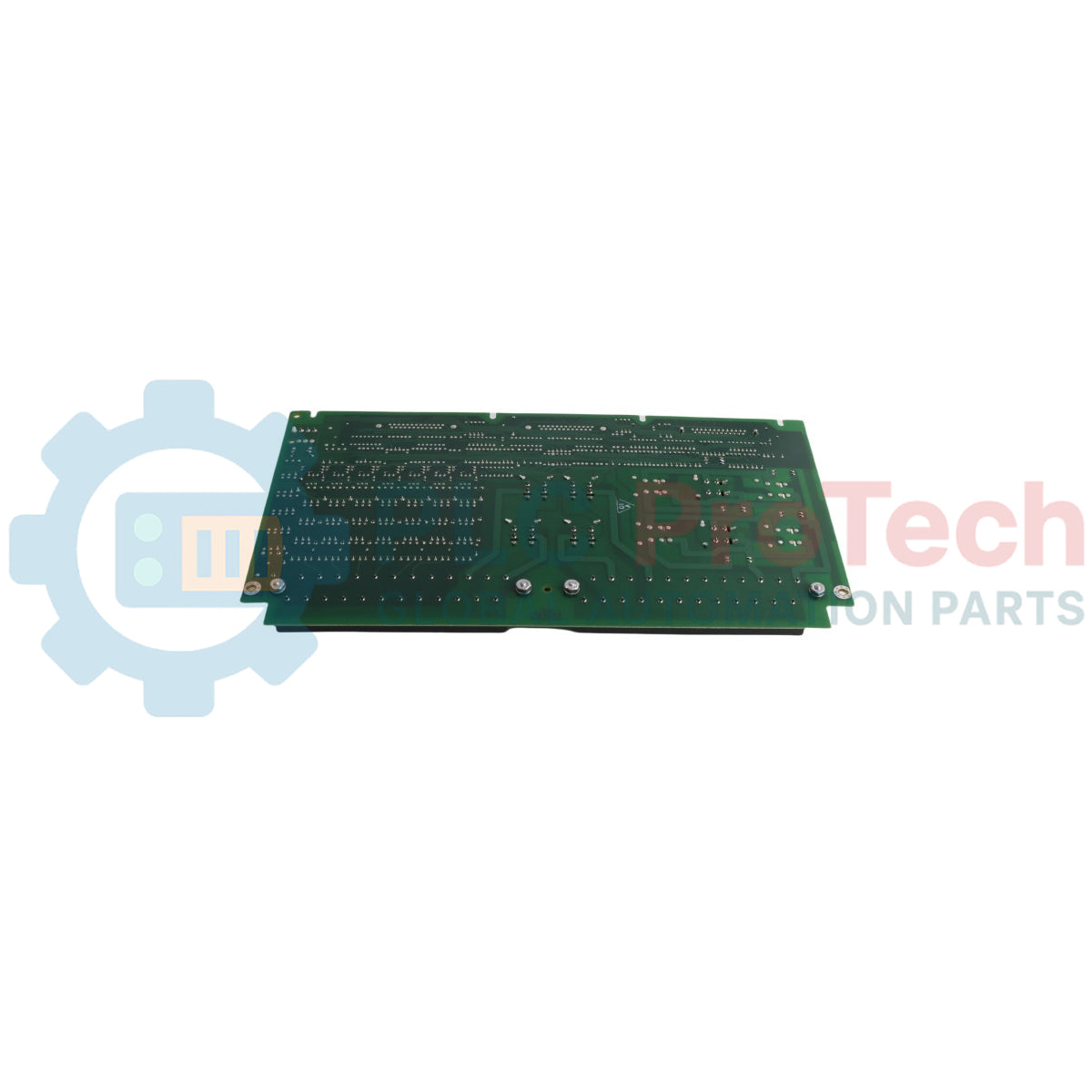

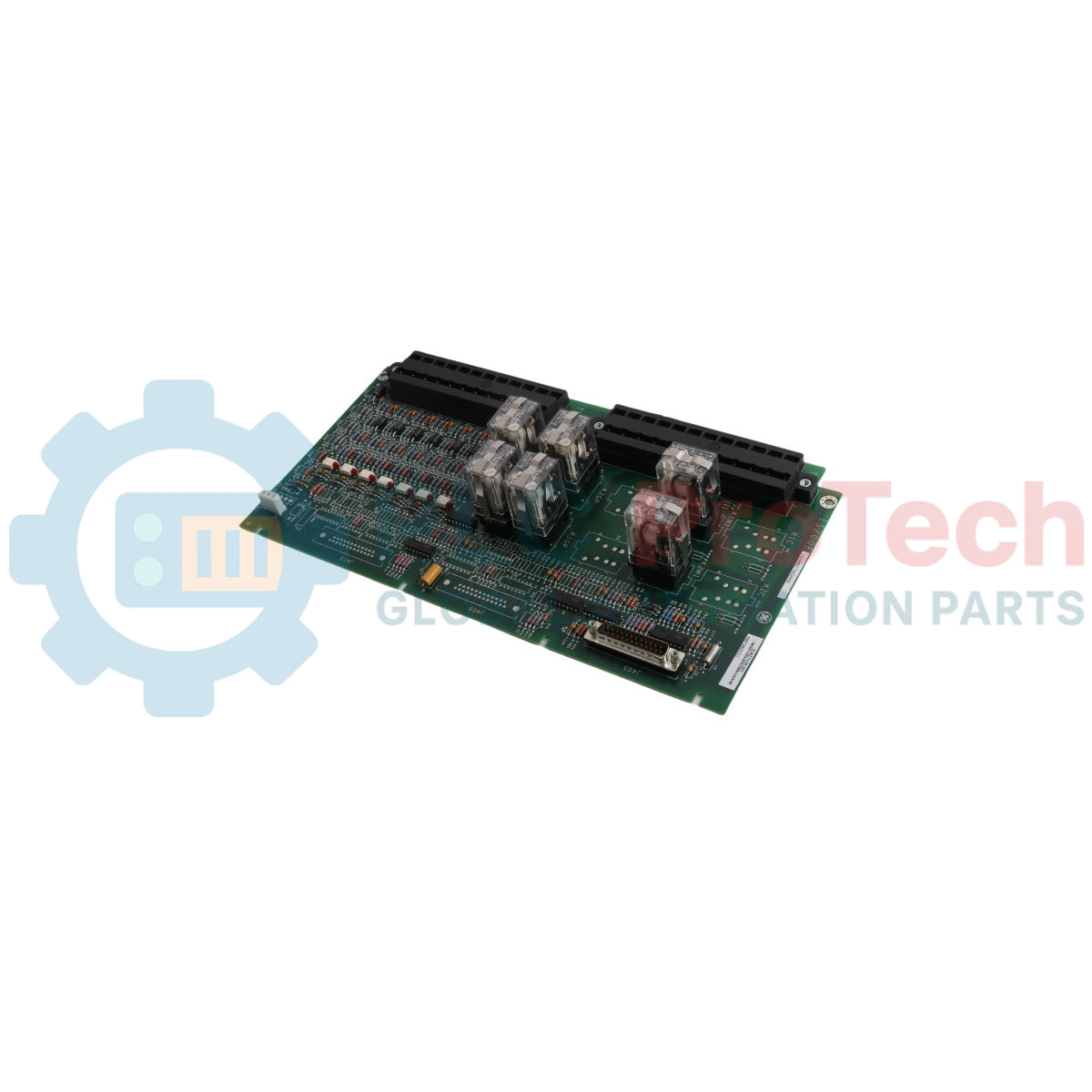

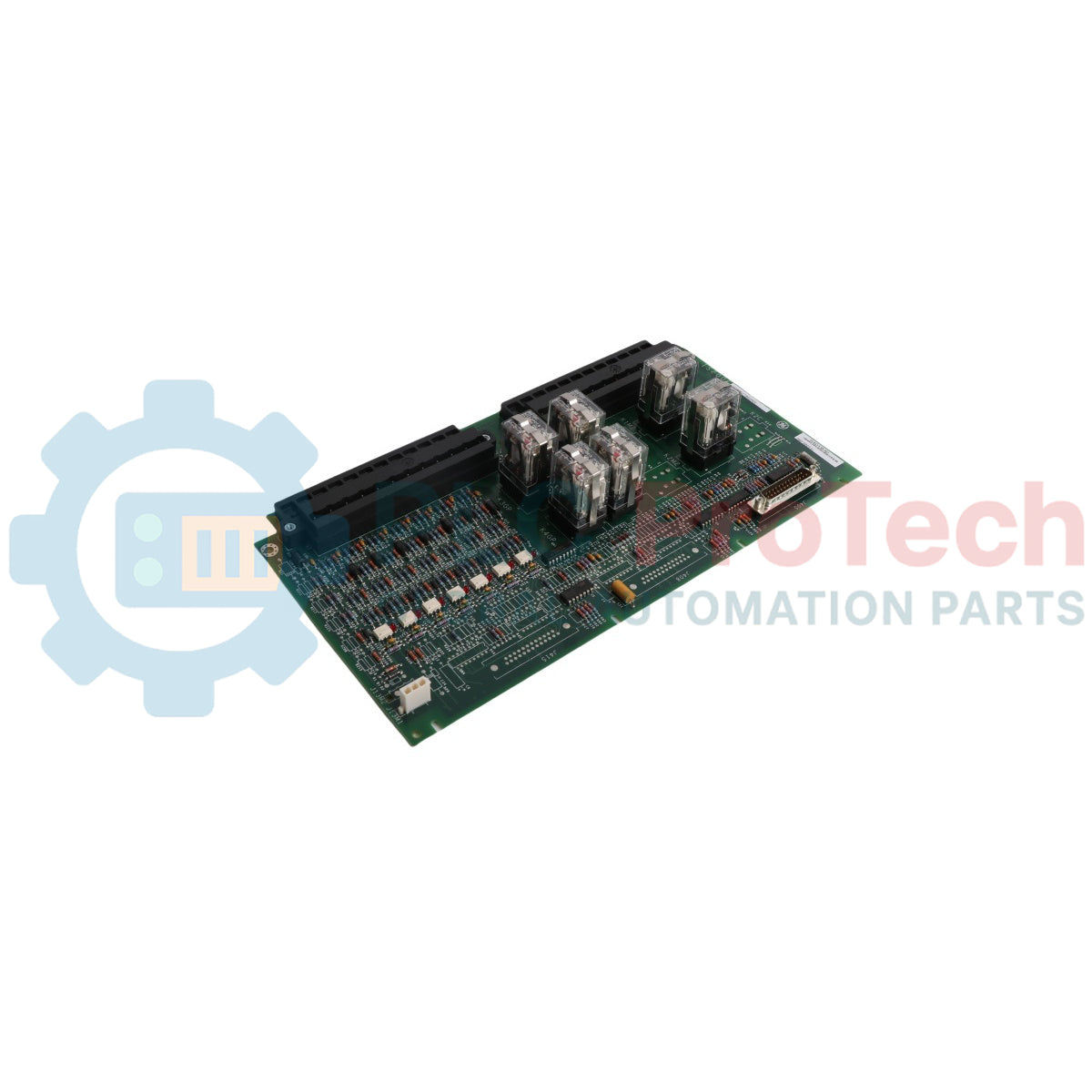

General Electric IS200ECTBG2A
General Electric IS200ECTBG2A
General Electric IS200ECTBG2A
1 / 3

General Electric

General Electric IS200ECTBG2ADE gerjesztőérintkező-kapocskártya

SKU IS200ECTBG2A

Raktáron
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric
  • Product No.: IS200ECTBG2A
  • Origin Egyesült Államok
  • Product Type: Gerjesztő kapocstábla
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.66 kg
  • Dimensions: 33cm x 17.7cm x 5.5cm
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

EX2100 Terminal Boards
Mennyiség
Call sales Contact

Product Description

Leírás

A General Electric IS200ECTBG2ADE kifejezetten a GE EX2100 gerjesztésszabályozó rendszerhez tervezett gerjesztőérintkező-sorkapocskártya. A kizárólag egyszerűs (simplex) üzemmódban működő komponens kritikus interfészként szolgál a villamosenergia-termelési alkalmazások segédjeleinek felügyeletéhez és kezeléséhez. Fontos turbina- és generátorállapot-bemeneteket kezel, miközben szabályozott, leválasztott tápellátást biztosít a belső érintkező-nedvesítéshez.

Az EX2100 architektúrájába való zökkenőmentes integrációra tervezett kártya olyan kapcsolódó vezérlő- és I/O-modulokkal, például az EMIO- és ESEL-kártyákkal létesít interfészt, amelyek a logikai szintű kapuimpulzusokat feldolgozzák és fenntartják a rendszer stabilitását. Robusztus hardverkialakítása megbízható működést biztosít olyan igényes ipari környezetekben, ahol precíz gerjesztésszabályozásra és gyors hibaelhárításra van szükség.

Jellemzők

  • Kifejezetten a GE EX2100 gerjesztésszabályozó rendszerplatformjához tervezték
  • Egyszerűs (simplex) üzemmódra van konfigurálva a szabványos rendszerarchitektúrák támogatásához
  • Hat segédérintkező-bemenetet, két kioldóérintkező-kimenetet és négy C-típusú relékontaktus-kimenetet biztosít
  • Az EPSM modulból származó, leválasztott +70 V DC érintkező-nedvesítési tápellátással rendelkezik
  • Felügyeli a kritikus generátorvédelmi és állapotbemeneteket, köztük az 52G és 86G jeleit
  • Közvetlenül csatlakozik a rendszerkezelő kártyákhoz, köztük az EMIO- és ESEL-kártyákhoz

Alkalmazások

  • Gáz- és gőzturbinás generátorok gerjesztésszabályozása
  • Erőművi automatizálás és turbinszabályozás
  • Ipari szinkrongenerátorok korszerűsítése és bővítése
  • EX2100 gerjesztőrendszer karbantartása és kártyacseréje

Műszaki specifikációk

Paraméter Műszaki adatok
Gyártó General Electric
Terméksorozat EX2100
Katalógusszám / modell IS200ECTBG2ADE
Modultípus Gerjesztő érintkező-sorkapocskártya
Üzemmód Egyszerűs (simplex) üzemmód
Segédérintkező-bemenetek 6
Kioldóérintkező-kimenetek 2
C-típusú relékimenetek 4
Érintkező-nedvesítési feszültség Leválasztott +70 V DC (EPSM modulból)
Felügyelt bemenetek 52G (generátorállapot), 86G (reteszelőmechanizmus)
Kompatibilis rendszermodulok EMIO, ESEL, EXTB, EACF, EPCT
Származási ország Egyesült Államok

Csatlakozások / interfészek

Az IS200ECTBG2ADE a segédbemenetek, kioldókimenetek és C-típusú relékontaktusok terepi vezetékezésének csatlakoztatására szolgáló, dedikált sorkapocsblokkokkal rendelkezik. A belső szalagkábel- és hátlapcsatlakozók nagy sebességű kommunikációt és jelútvonalat biztosítanak az EMIO kezelőkártyával és a szomszédos EX2100 rendszer-rackekkel.

Beszerelési útmutató

  • A sorkapocskártya kezelése előtt gondoskodjon arról, hogy a rack minden tápellátása és a gerjesztőrendszer valamennyi betáplálása teljesen feszültségmentes legyen.
  • A kezelés és beszerelés során viseljen földelt csuklópántot, és tartsa be a szabványos elektrosztatikus kisülés (ESD) elleni óvintézkedéseket.
  • Ellenőrizze, hogy a kártya az egyszerűs (simplex) üzemre konfigurált, kijelölt EX2100 rackhelyre van-e beszerelve.
  • A rendszer tápellátásának visszakapcsolása előtt ellenőrizze valamennyi terepi vezetékezési csatlakozás helyes polaritását és biztonságos rögzítését.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the General Electric IS200ECTBG2ADE?
The General Electric IS200ECTBG2ADE is an exciter contact terminal board engineered for the GE EX2100 Excitation Control System. Operating exclusively in simplex mode, it serves as a critical interface for monitoring auxiliary signals and managing turbine and generator status inputs. Additionally, it supplies controlled isolated power for internal contact wetting to maintain high system reliability.
What I/O capacity does the General Electric IS200ECTBG2ADE provide?
The General Electric IS200ECTBG2ADE features a robust I/O configuration designed to support standard power generation architectures. Specifically, the board is equipped with six auxiliary contact inputs, two trip contact outputs, and four Form-C relay contact outputs. These dedicated connections handle vital status inputs such as generator 52G status and 86G lockout mechanism signals.
How does the General Electric IS200ECTBG2ADE supply contact wetting power?
The General Electric IS200ECTBG2ADE receives its isolated +70V DC contact wetting power directly from the internal EPSM module. This isolated voltage supply ensures secure and reliable signal detection for all connected auxiliary inputs. Proper power distribution prevents ground loops and safeguards sensitive monitoring circuits within demanding industrial environments.
Which system modules are compatible with the General Electric IS200ECTBG2ADE?
The General Electric IS200ECTBG2ADE directly interfaces with several key system management and I/O cards within the EX2100 architecture. Compatible modules include the EMIO, ESEL, EXTB, EACF, and EPCT boards for seamless data routing and logic processing. These internal connections establish high-speed communication across adjacent system racks to maintain overall excitation stability.
What installation precautions are necessary for the General Electric IS200ECTBG2ADE?
When installing the General Electric IS200ECTBG2ADE, technicians must ensure all rack power and excitation system feeds are completely de-energized. Standard electrostatic discharge (ESD) precautions, such as wearing a grounded wrist strap, must be strictly observed during handling. Finally, operators should verify that the board is placed in the correct simplex-configured rack slot and check all field wiring terminations before restoring power.
