Leírás

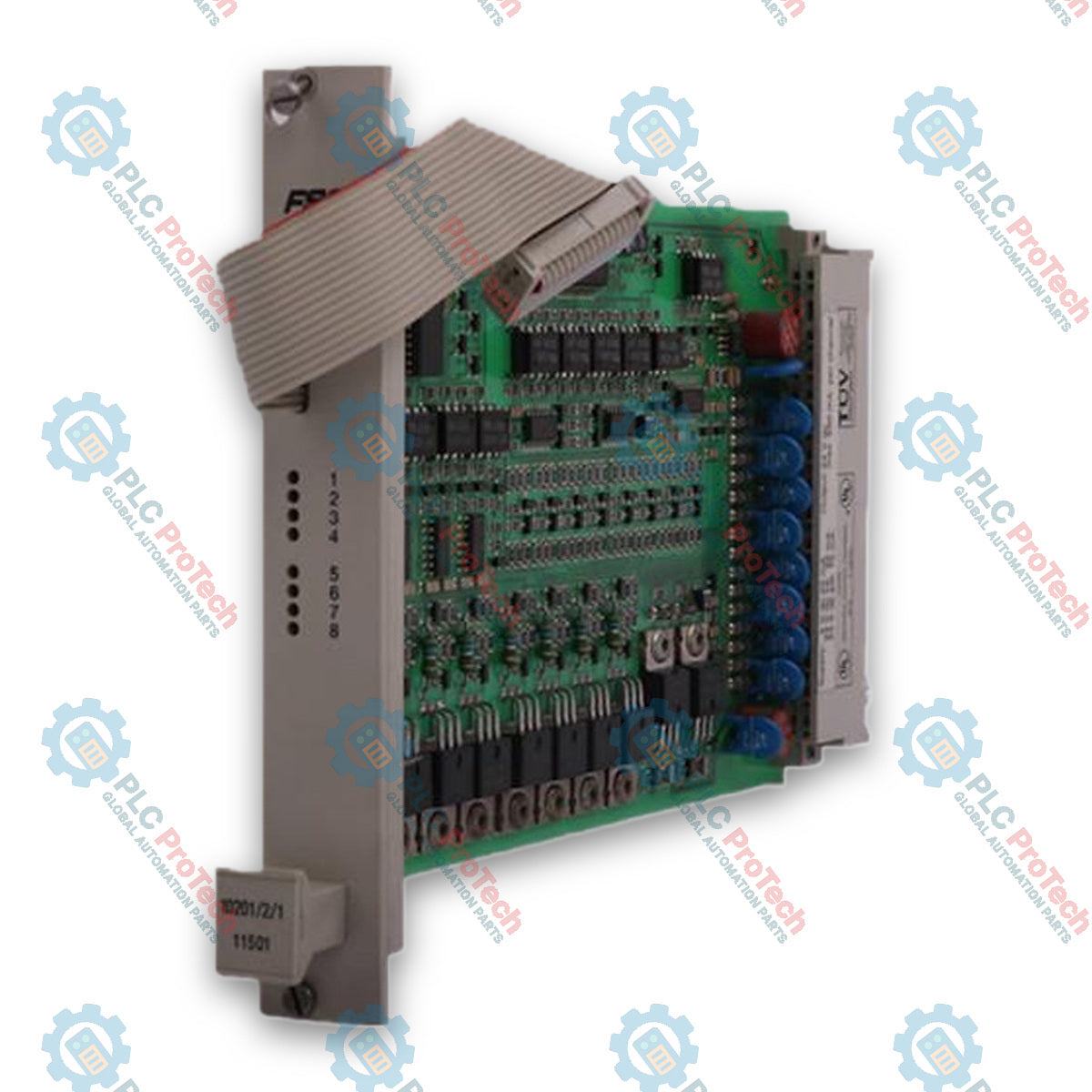

A Honeywell 10208/2/1 egy „plug-and-play” rendszerű relékimeneti modul, amelyet diszkrét kapcsolásra, közbenső vezérlésre és jelelválasztásra terveztek a Honeywell Fail Safe Control (FSC) rendszerarchitektúrán belül. Dedikált I/O-komponensként áthidalja a vezérlő belső logikája és a szárazkontaktusos kapcsolást igénylő terepi működtetők, közbenső relék, mágnesszelepek vagy riasztási áramkörök közötti kapcsolatot.

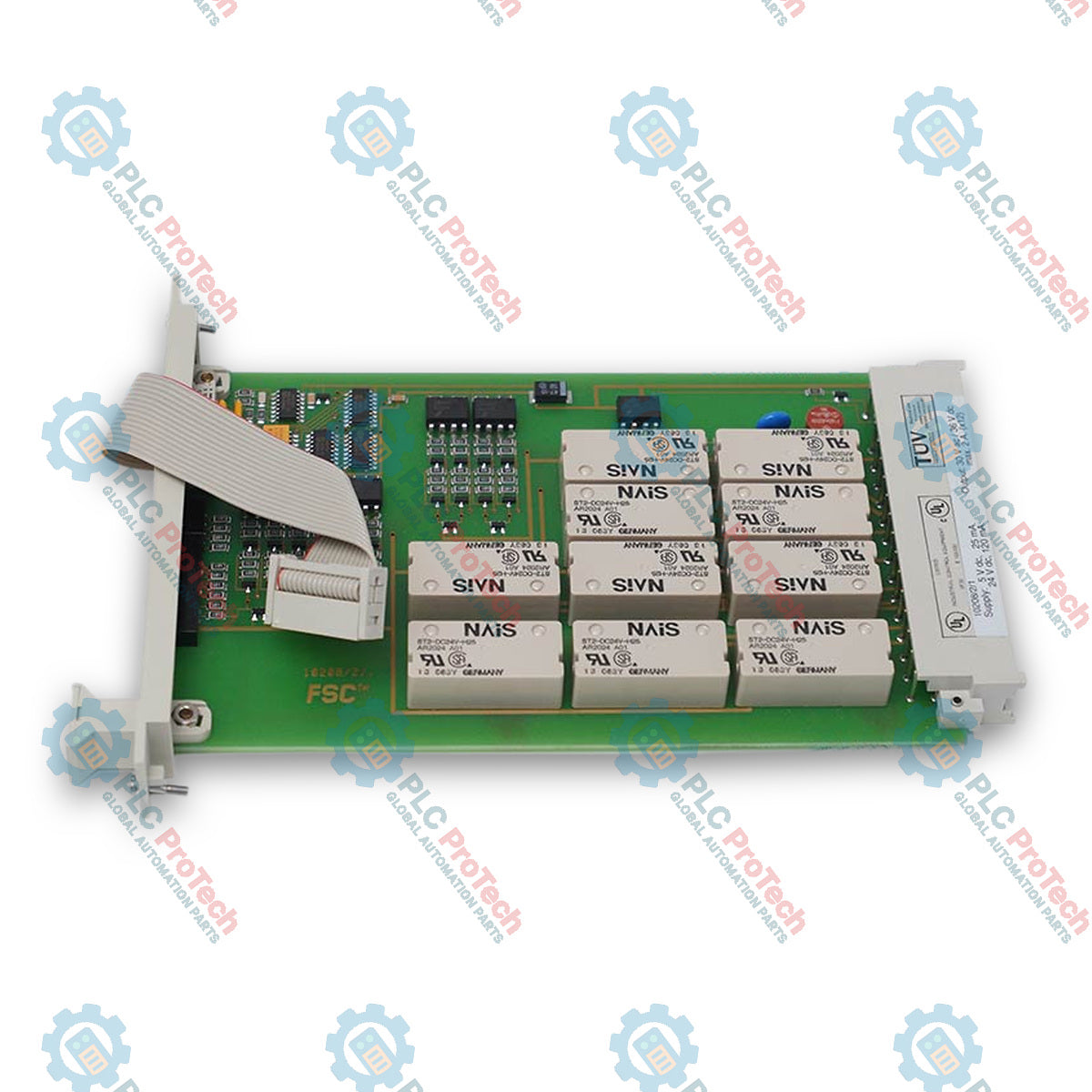

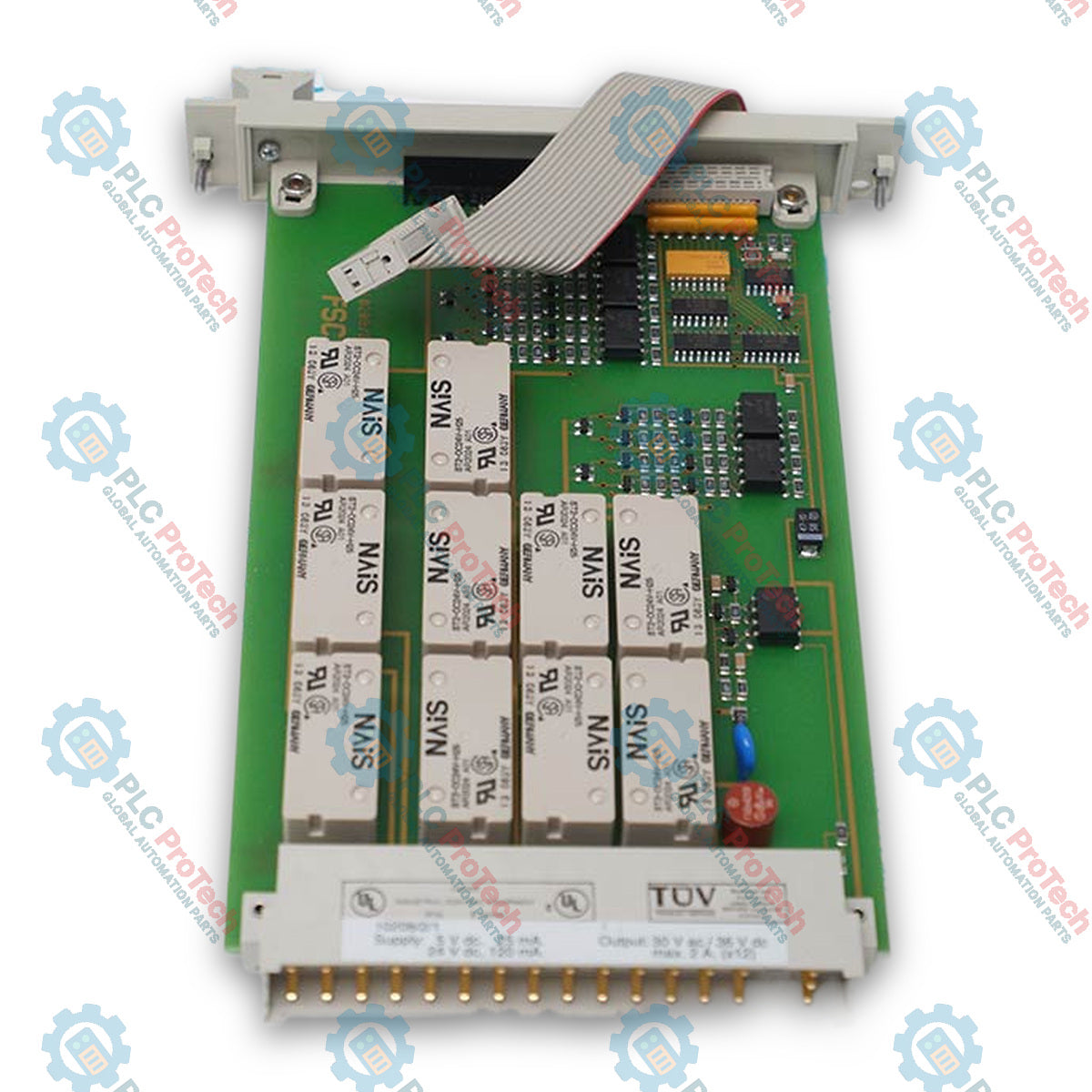

A modul 10 kimeneti csatornával rendelkezik, amelyek fizikai reléérintkezőket használnak. A szabványos Eurocard-kivitelű egység helyigénye 4 TE, 3 HE (4 HP, 3U), és a hátoldali kártyaél-csatlakozón keresztül közvetlenül a kompatibilis FSC I/O-hátlapokhoz csatlakoztatható. A 10xxx/2/x sorozat „plug-and-play” architektúráját alkalmazó Honeywell 10208/2/1 gyárilag meghatározott mechanikus kulcskódolással rendelkezik (A9 és C17 furatok), amely megakadályozza a modul helytelen behelyezését, és védi a rendszer vezetékezésének épségét.

Jellemzők

• 10 galvanikusan leválasztott kimeneti csatorna: 10 független reléérintkező-kimenetet biztosít diszkrét kapcsolási és közbenső vezérlési alkalmazásokhoz.
• Plug-and-play architektúra: A 10xxx/2/x hardverkiadási sorozat része, és kulcsolt behelyezést tesz lehetővé a rendszer hátlapjaiba, mereven huzalozott rackcsatlakozós I/O-hurkok nélkül.
• Mechanikus kulcskódolás: Az A9 és C17 pozícióban található, gyárilag kialakított kódolófuratok a megfelelő rackcsapokkal (A9, C17) illeszkednek, így megakadályozzák a nem megfelelő modultípus véletlen behelyezését.
• Kompakt Eurocard-kivitel: A szabványos 19 hüvelykes FSC I/O-rackekben 4 TE vízszintes osztást (4 HP) és 3 HE függőleges magasságot (3U) igényel.
• Megbízható érintkezőkapcsolás: Ideális közbenső terhelésekhez, riasztókürtök és jelzőlámpák vezérléséhez, valamint a rendszerlogika és a külső vezérlőáramkörök galvanikus leválasztásához.

Alkalmazások

• Közbenső relés vezérlés mágnesszelepekhez, motorindítókhoz és kontaktorokhoz.
• Terepi jelek leválasztása és potenciálmentes szárazkontaktusos kapcsolás.
• Annunciátorok, riasztókürtök és állapotjelző lámpák meghajtóáramkörei.
• Vészleállítás (ESD) kiegészítő kapcsolása és folyamat-reteszelési interfész.

Műszaki adatok

Telepítési útmutató

1. Telepítés előtti ellenőrzés: Szemrevételezéssel ellenőrizze a modult, hogy nincs-e rajta fizikai sérülés. Győződjön meg arról, hogy az A9 és C17 pozícióban található SOURIAU 5159 kódolófuratok A9 és C17 tiszták és sérülésmentesek.
2. Rack ellenőrzése: Ellenőrizze, hogy az I/O-hátlap kiválasztott foglalata (például 10314/1/1 vagy 10315/1/1) rendelkezik-e az A9 és C17 pozícióban található megfelelő mechanikus vezetőcsapokkal. Ha ellenállást tapasztal, soha ne erőltesse a modult a foglalatba, mivel ez kulcskódolási eltérésre utal.
3. Áramtalanítás és ESD-óvintézkedések: A modulok behelyezése vagy eltávolítása előtt tartsa be az elektrosztatikus kisülés elleni biztonságos kezelési előírásokat. Gondoskodjon arról, hogy a rack tápellátási feltételei megfeleljenek a rendszer karbantartási eljárásainak.
4. Behelyezés: Óvatosan igazítsa a kártyaél-vezetőket a 3U-s rackfoglalat felső és alsó sínjeihez. Határozottan csúsztassa befelé a modult, amíg a hátoldali csatlakozó teljesen be nem illeszkedik a hátlap aljzatába. A megfelelő földelés, valamint a rezgéssel szembeni mechanikus rögzítés érdekében húzza meg a felső és alsó rögzítőcsavarokat.
5. Terepi bekötés: A terhelési áramkörök feszültség alá helyezése előtt gondoskodjon arról, hogy a relékimeneti csatornákhoz illesztett összekötőkábelek, Field Termination Assembly egységek (FTA-k) vagy sorkapcsok a projekt kapcsolási rajzai szerint legyenek bekötve.
