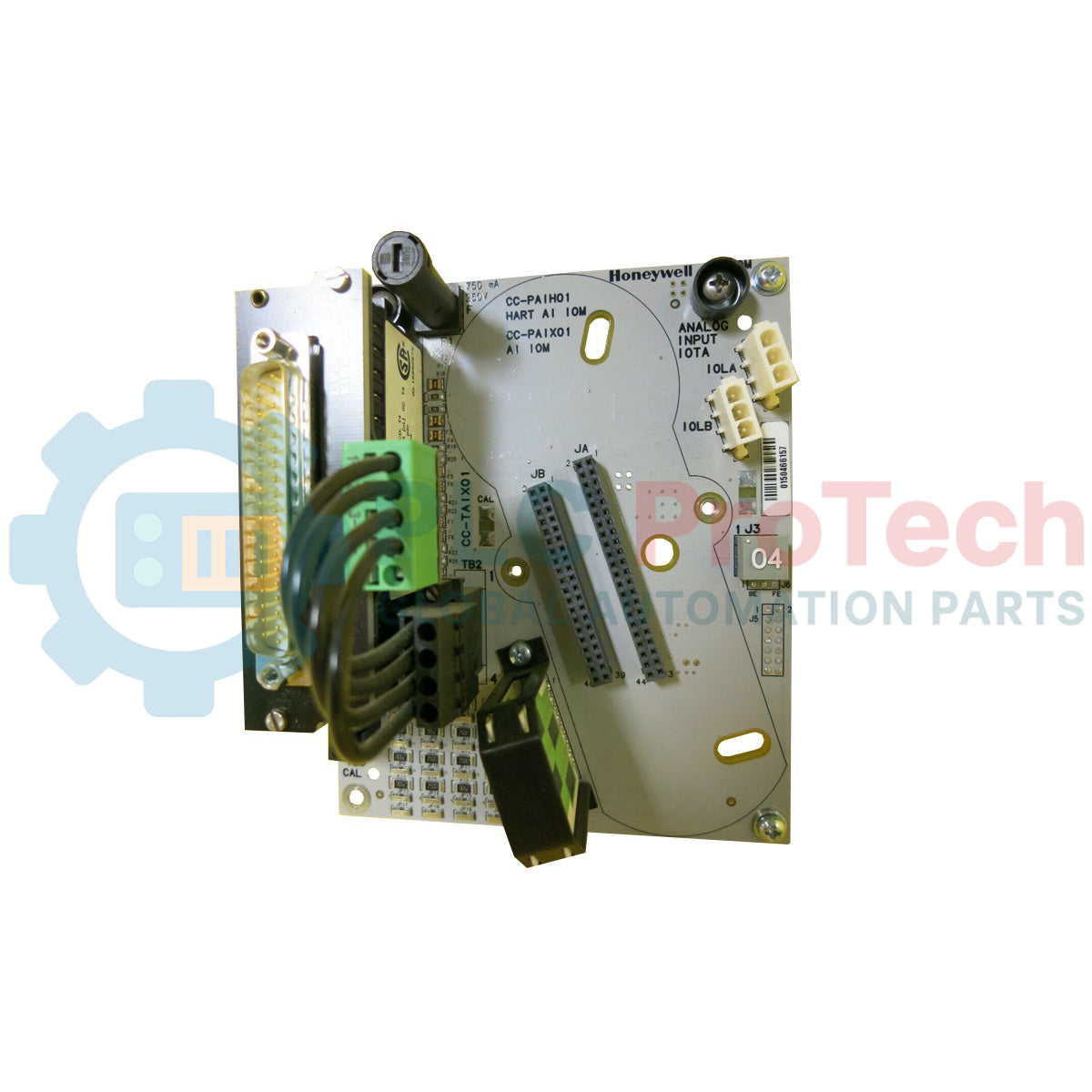

Honeywell CC-TAIX01 Experion C300 analóg bemeneti modul

SKU CC-TAIX01

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: CC-TAIX01
Country of origin:Egyesült Államok
Product Type: DCS I/O-modulok
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 22.0 x 15.0 x 8.0 cm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A terepi műszerek és a rendszervezérlő közötti kritikus fizikai és elektromos kapcsolatot biztosító Honeywell CC-TAIX01 nagy sűrűségű, 16 csatornás analóg bemeneti bemeneti-kimeneti lezáróegység (IOTA) az Experion C300 C sorozatú platformhoz. A modul huroktápot biztosít a folyamat-távadók számára, összegyűjti a folyamatos 4–20 mA-es jeleket, és azokat az aktív C300 feldolgozómodulokhoz továbbítja. A folyamat-automatizálási architektúrákban nagy megbízhatóságra tervezett egység tiszta jelátvitelt és robusztus fizikai kábelbekötést biztosít az ipari vezérlőpanelekben.

Főbb jellemzők

Nagy csatornasűrűség támogatása: Legfeljebb 16 analóg bemeneti csatorna bekötése differenciális vagy egyvégű módban.
Integrált huroktáp: Beépített 24 V DC elosztás csatornánkénti rövidzárlat- és áramkorlátozással.
Moduláris felépítés: Lehetővé teszi redundáns vagy nem redundáns konfigurációk kialakítását kompatibilis aktív analóg bemeneti modulokkal.
Biztonságos fizikai bekötés: Az ipari kivitelű csavaros szorítókapcsok erősen ellenállnak a mechanikai rezgéseknek.
Integrált tartósínrögzítés: Közvetlenül a szabványos DIN-sínre rögzíthető az egyszerűbb telepítés érdekében.

Ipari alkalmazások

Petrolkémia és finomítás: Nyomás-, áramlás- és hőmérséklet-távadók csatlakoztatása a központi Honeywell DCS-rendszerhez.
Villamosenergia-termelés: Kiegészítő folyamatváltozók és visszacsatoló hurkok folyamatos analóg felügyelete.
Vízkezelő létesítmények: Szint-, áramlás- és analitikai kémiai távadók integrációja.
Pép- és papírgyárak: Folyamatműszerek csatlakoztatása nagy elektromos zajjal terhelt környezetben.

Műszaki specifikációk

Specifikációs paraméter	Érték / szabvány
Gyártó	Honeywell
Cikkszám	CC-TAIX01
Platform sorozata	Experion C300 / C sorozat
Modultípus	Bemeneti-kimeneti lezáróegység (IOTA)
Csatornák száma	16 analóg bemeneti csatorna
Bemeneti tartomány	4–20 mA / 1–5 V DC
Névleges huroktáp-feszültség	Névlegesen 24 V DC
Üzemi hőmérséklet	0–60 °C
Relatív páratartalom	5%–95% relatív páratartalom (páralecsapódás nélkül)
Származási ország	Egyesült Államok
Szállítási tömeg (számított)	2,0 kg
Csomag méretei (számított)	22,0 × 15,0 × 8,0 cm

Vezetékezési és interfészcsatlakozások

Sorkapocstartomány	Funkcionális hozzárendelés
1–16. kapcsok (pozitív)	1–16. csatorna pozitív jel / hurokadó tápellátási kimenet
17–32. kapcsok (negatív)	1–16. csatorna analóg visszatérő földelés / jel-visszatérő bemenet
Földelési gyűjtősín	Árnyékolás- és elvezetővezeték-bekötések terepi kábel-egységekhez

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A CC-TAIX01 nem rendelkezik konform bevonattal. Korrozív légköri szennyezőanyagokat tartalmazó környezetben való alkalmazáshoz a konform bevonatú változat (CC-TAIX11) specifikációja szükséges az ISA G3 szabványoknak való megfeleléshez. Ez a bekötőegység kifejezetten a CC-PAIX01 vagy CC-PAIX02 aktív Series C modulok fogadására szolgál, és nem kompatibilis Series A vagy más régebbi bemeneti modulokkal.

Alkalmazási buktatók és mérnöki megjegyzések

Ha ugyanazon az egységen 2 vezetékes (huroktáplálású) és 4 vezetékes (külső táplálású) műszereket kombinál, a helytelen földelés közös módusú feszültségtelítődést okozhat. 4 vezetékes konfigurációk esetén ügyeljen arra, hogy a jel mínusz (-) ágai ne maradjanak lebegő állapotban; közvetlenül csatlakoztassa őket a szekrény tápegységének közös földelési síkjához, hogy megelőzze a hibás driftértékeket.

Üzembe helyezési és bekötési tippek

A nagyfrekvenciás elektromágneses zajinterferencia kiküszöbölése érdekében a bemeneti kábelek árnyékolásának elvezető vezetékét mindig a CC-TAIX01 IOTA kijelölt vázföldelési sínjére kösse. Soha ne földelje az árnyékolást egyidejűleg a terepi adó oldalán és az IOTA bekötési oldalán, mert ez káros földhurok kialakulásához vezethet.

Telepítési és terepi üzembe helyezési irányelvek

KRITIKUS FIGYELMEZTETÉS:

A szerelés vagy az egységen végzett bármely bekötés befejezése előtt válassza le és zárja ki az összes kiegészítő 24 V DC tápellátó hálózatot. Feszültség alatt álló egységen végzett adóhurok-bekötés kiolvaszthatja a fedélzeti sorkapocsvédő biztosítékokat, illetve megzavarhatja az aktív vezérlői kommunikációs hátlapokat.

1

Szerelje a CC-TAIX01 kártyát közvetlenül a szekrényben található 35 mm-es DIN-sínre, és ügyeljen arra, hogy a hordozó reteszei teljesen bekapcsolódjanak.

2

Csatlakoztassa a rendszer védőföldelő szalagját a hordozón kijelölt, kis impedanciájú földelési ponthoz.

3

A terepi kábeleket tiszta, akadálymentes kábelcsatornákon vezesse át, majd a bekötővezetékek szigetelését pontosan 7 mm hosszan távolítsa el, mielőtt behelyezi őket a sorkapcsokba.

4

A sorkapocs csavarjait legfeljebb 0,5 Nm nyomatékkal húzza meg, hogy megelőzze a csatlakozóblokk meneteinek fizikai sérülését.

FAQ

Mi az elsődleges különbség a CC-TAIX01 és a CC-TAIX11 modellek között?

A CC-TAIX01 szabványos, nem konform bevonattal ellátott lezárókártya, míg a CC-TAIX11 konform bevonatú változat, amelyet úgy terveztek, hogy megvédje a belső elektronikát a G3 osztályú, agresszív ipari gázoktól és vegyszerektől.

Támogatja ez a kártya a 2 vezetékes és a 4 vezetékes távadó-konfigurációkat is?

Igen, de a huzalozási hurkoknál különös gondossággal kell eljárni. Az IOTA 24 V egyenfeszültséget biztosít a 2 vezetékes, huroktáplált műszerek számára, míg a 4 vezetékes eszközök külső táplálású konfigurációihoz megfelelő közös földelési referenciák szükségesek a közös módusú feszültség eltolódásának elkerüléséhez.

Mely aktív Honeywell-modulok csatlakoztathatók ehhez a lezáróegységhez?

A CC-TAIX01 Honeywell Series C analóg bemeneti modulok fogadására készült, konkrétan a CC-PAIX01 és CC-PAIX02 modulokhoz.

Mekkora az egység névleges csatornakapacitása?

Ez a modul legfeljebb 16 analóg bemeneti terepi jel fizikai lezárására és továbbítására szolgáló csatornákat biztosít.
