Leírás

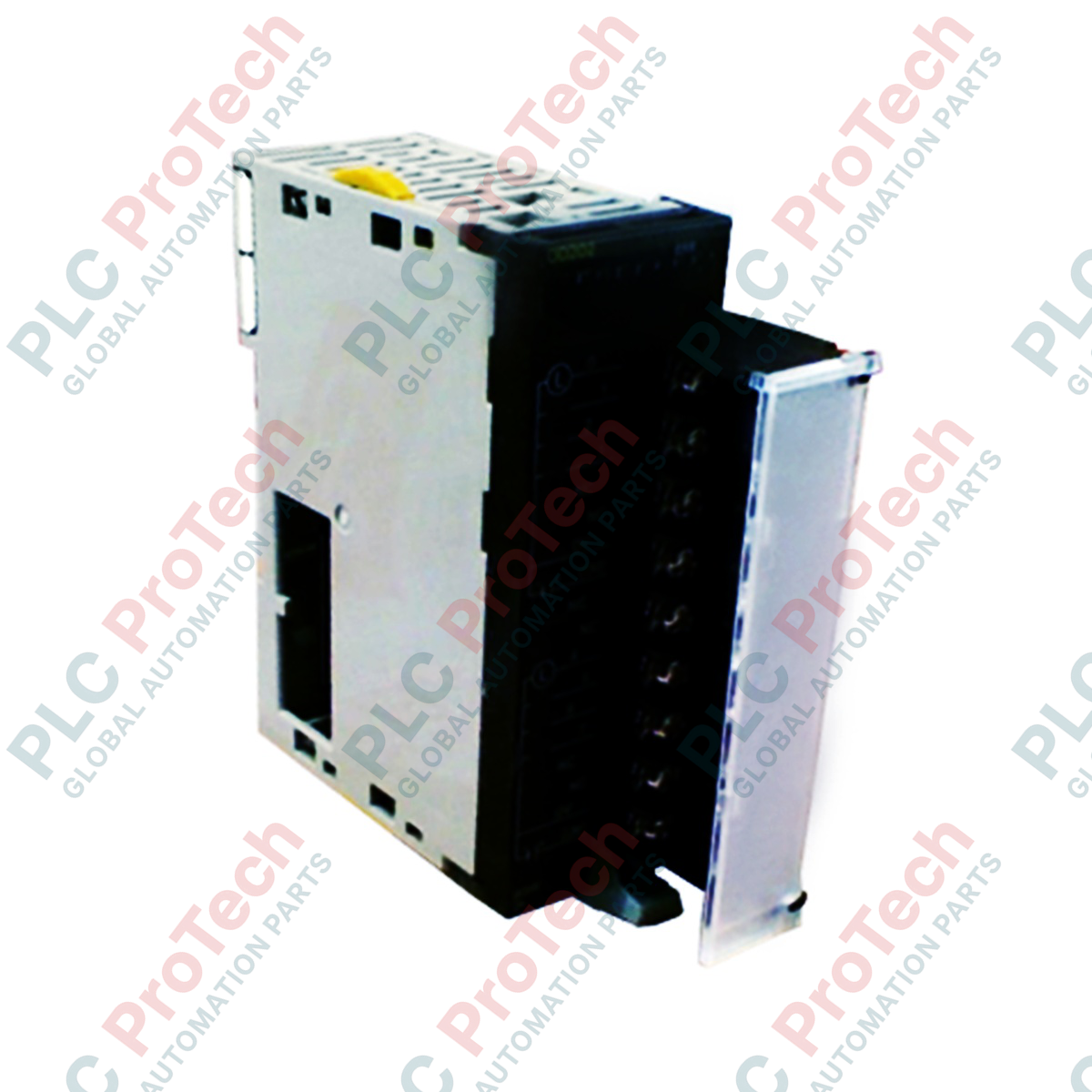

A nagy kapacitású kapcsolási képességeket közvetlenül az Omron Sysmac architektúrába integráló Omron CJ1W-OD202 nyolc robusztus, forráskapcsolású tranzisztoros kimenetet biztosít az igényes ipari automatizálási hálózatokhoz. A modult nagyobb áramú, pontonként akár 2 A terhelések kezelésére tervezték, áthidalva a szabványos PLC-vezérlőjelek és a nagy igénybevételű terepi működtetők közötti különbséget. A beépített terhelési rövidzárlatvédelemmel és vezetékszakadás-érzékeléssel rendelkező egység nagy üzembiztonságot és egyszerűbb hibakeresést biztosít az összetett vezérlőszekrényekben.

Jellemzők

• Nagy áramterhelhetőség: Kimeneti pontonként akár 2 A-t, modulonként legfeljebb 8 A-t biztosít a nagy terhelésű terepi eszközök közvetlen vezérléséhez.
• Fejlett diagnosztika: A beépített terhelési rövidzárlatvédelem és a vezetékszakadás érzékelése lehetővé teszi a hibák valós idejű elkülönítését.
• Automatikus helyreállítás: A terhelési rövidzárlat megszüntetése után automatikus újraindítási funkciót biztosít.
• Optocsatolós leválasztás: Megvédi a belső PLC-hátlap áramköreit a külső oldali feszültséglökésektől és zajtól.
• Eltávolítható sorkapocs: Egyszerűsíti a helyszíni bekötést, és lehetővé teszi a modul gyors cseréjét az egyes kapocskivezetések leválasztása nélkül.

Alkalmazások

• Nagy terhelésű egyenáramú kontaktorok és mágnesszelepek működtetése
• Ipari pneumatikus és hidraulikus szelepsziget-vezérlés
• Nagy igénybevételű jelzőpanelek és jelzőfények
• Automatizált csomagolórendszerek és anyagmozgató gépek

Műszaki specifikációk

Empirikus mérnöki ismeretek

Alternatív modellek és kompatibilitás

A CJ1W-OD202 nagy áramú terhelésekhez optimalizált, és 8 pontonként pontonként 2 A-t biztosít. Ez eltér az olyan szabványos, nagy pontsűrűségű áramforrásos egységektől, mint a CJ1W-OD212 (16 pont, pontonként 0,5 A) vagy a CJ1W-OD232 (32 pont, pontonként 0,5 A). OD212-ről történő bővítéskor ellenőrizze a rendszer teljes áramfelvételét, és vegye figyelembe, hogy a sorkapocs-kiosztások nem kompatibilisek közvetlenül, mivel eltér a pontok száma és a kapcsok fizikai osztása.

Alkalmazási buktatók és mérnöki megjegyzések

Nagyon induktív egyenáramú terhelések, például nagy szolenoidszelepek vagy erős kontaktortekercsek kapcsolásakor a beépített védelmi áramkörökben feszültségcsúcsok alakulhatnak ki, ha nem alkalmaznak külső szabadonfutó diódákat. Bár az egység belső védelemmel rendelkezik, az induktív terheléssel párhuzamosan felszerelt külső dióda megakadályozza a belső áramforrás-tranzisztorok idő előtti károsodását, és stabilizálja a modul diagnosztikai visszacsatolási körét.

Üzembe helyezési és bekötési tippek

Vegye figyelembe a rövidzárlati leoldás jellemzőit. A 6 A-es rövidzárlati leoldómechanizmus gyors működésű. A nagy bekapcsolási áramú terhelések, például a hideg izzólámpák vagy a nagy kapacitású áramkörök, rövid időre meghaladhatják ezt a küszöbértéket, és hibát válthatnak ki, ami a kimenet ciklikus működését okozza. Nagy kezdeti bekapcsolási áramú terhelések esetén a téves leoldás elkerülése érdekében soros lágyindító elemek vagy ellenállásos áramkorlátozók használata ajánlott.
