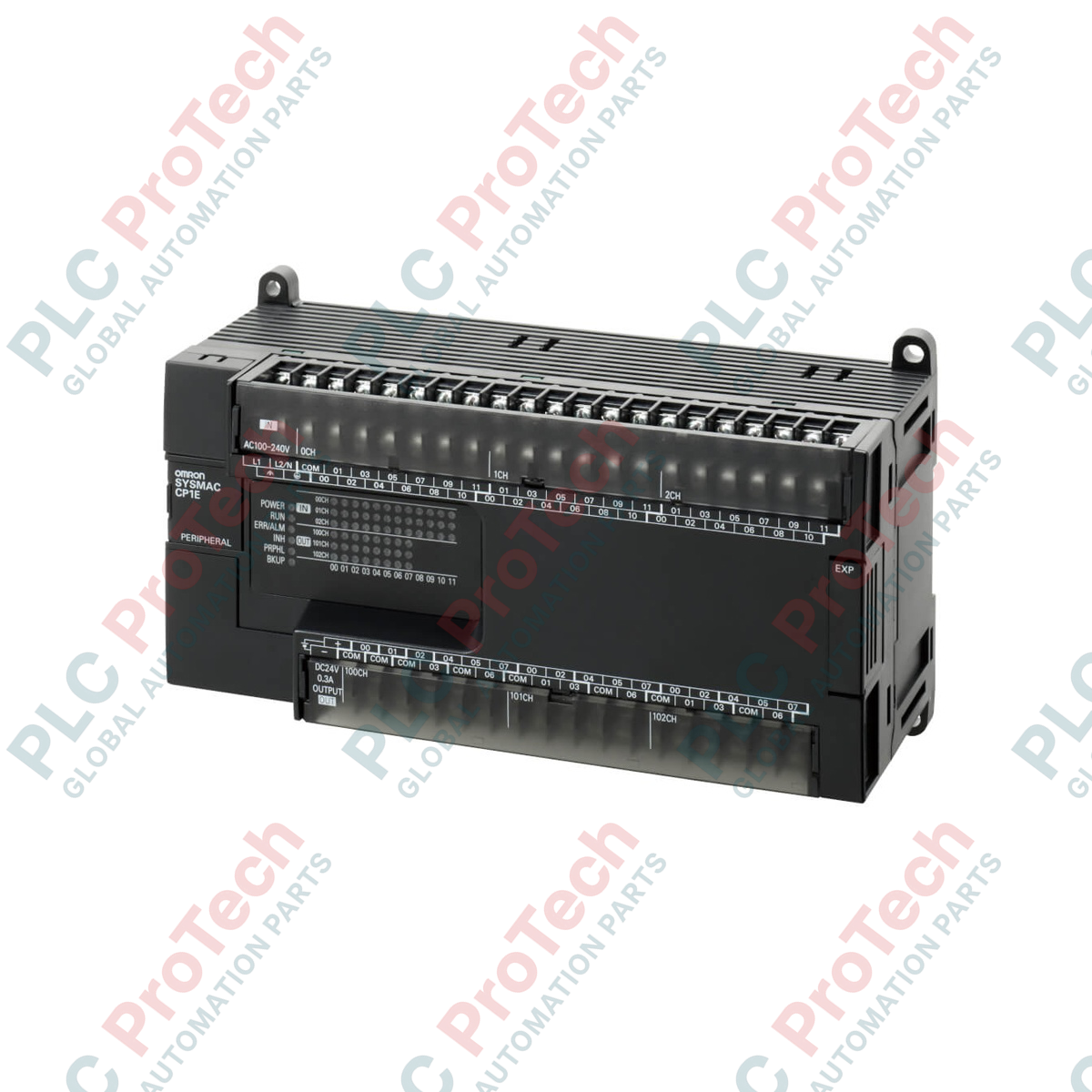

Az alapvető önálló gépautomatizálásra tervezett Omron CP1E-E30SDR-A belépőszintű vezérlő a CP1E sorozat CPU-egységei között. Ez a kompakt vezérlő egyetlen integrált házban egyesíti a tápellátást, a feldolgozási képességet és a digitális bemeneti/kimeneti interfészeket, így minimálisra csökkenti a vezérlőpanel helyigényét. A közvetlen csatlakozású USB 2.0-portnak köszönhetően speciális külső átalakítóadapterek nélkül teszi lehetővé a közvetlen programozást és hibakeresést. A 30 integrált I/O pontból álló rendszer, amely 18 DC-bemenetet és 12 relékimenetet tartalmaz, stabil és nagy megbízhatóságú platformot biztosít a szabványos 100–240 V AC tápellátással működő, költségérzékeny automatizálási architektúrákhoz.
| Specifikációs paraméter | Érték / részletek |
|---|---|
| Gyártó | Omron |
| Modellkód | CP1E-E30SDR-A |
| Sorozatosztály | CP1E (Basic E-típusú S-frissítés) |
| Tápfeszültség | 100–240 V AC (50/60 Hz) |
| Üzemi feszültségtartomány | 85–264 V AC |
| Teljesítményfelvétel | Legfeljebb 15 VA (100–240 V AC esetén) |
| Teljes beépített I/O-kapacitás | 30 I/O pont |
| Beépített bemenetek | 18 pont (24 V DC bemenetek) |
| Beépített kimenetek | 12 pont (elektromechanikus relékimenetek) |
| Programozási interfész | USB 2.0 perifériaport (B típusú) |
| Memóriakiosztás | Program: 2 ezer lépés / Adat: 2 ezer szó |
| Környezeti üzemi hőmérséklet | 0–55 °C (jegesedés és páralecsapódás nélkül) |
| Készülék méretei | 78 mm x 130 mm x 90 mm (L x W x H) |
| Nettó tömeg | 0,67 kg |
| Szállítási tömeg (számított) | 2,00 kg |
| Kapocscsoport | Kapocsjelölés | Funkció leírása |
|---|---|---|
| Felső táp- és bemeneti blokk | L1, L2/N | A fő, 100–240 V AC üzemi tápellátás bemenete |
| COM | A belső 24 V DC bemenetek közös kapcsa | |
| 0.00–1.05 | 18 különálló egyenáramú bemeneti pont szócímtartományokra felosztva | |
| Alsó kimeneti blokk | COM (00–03) | A kimeneti relécsatornák közös érintkezési pontjai |
| 100.00–101.03 | 12 mechanikus relékimeneti csatorna |
A CP1E-E30SDR-A „E-típusú” (alap) modell, és nem bővíthető CP1W-opciós kártyákkal vagy szabványos CP1W-bővítőegységekkel. Azoknak a rendszereknek, amelyeket további I/O-pontok, RS-232C-, RS-422- vagy RS-485-ös soros kommunikáció igénye miatt kell bővíteni, „N-típusú” (alkalmazási) vagy „NA-típusú” CPU-opcióra kell áttérniük, például a CP1E-N30SDR-A modellre, amely natív módon támogatja az opciós kártyákat és a kommunikációs bővítőmodulokat.
Mivel ez a modell relékimenetekkel van felszerelve, mechanikai kopásnak és elektromos érintkező-eróziónak van kitéve. Ne használja a beépített relékimeneteket nagyfrekvenciás PID-szabályozási körök kimeneteként vagy nagy sebességű impulzussorozatok generálására. Ha nagy sebességű kapcsolásra van szükség, szereljen be külső szilárdtestkapcsolókat, vagy válassza a PLC-család tranzisztorkimenetes változatát.
Az üzemi váltakozó áramú tápvezetékeket mindig fizikailag elkülönítve vezesse a kisfeszültségű egyenáramú bemeneti kábelektől. Alapvető fontosságú a védőföldelés (PE) kapcsának szilárd földelése külön földelővezetővel (100 ohm alatti ellenállással), hogy minimálisra csökkentse a környező nagy teljesítményű kapcsolóberendezésekből vagy változtatható frekvenciájú hajtásokból (VFD-kből) származó elektromos zaj csatolását.
KRITIKUS FIGYELMEZTETÉS:
Az elektromos érintkezés, illetve a kapocscsavarok megérintése előtt teljesen válassza le és zárja ki az összes upstream tápforrást. Az L1 és L2 kapcsokon nagyfeszültségveszély áll fenn. A bekötés befejezése és a főmegszakító bekapcsolása előtt ellenőrizze, hogy minden kapocsvédő burkolat biztonságosan vissza van-e zárva a helyére.
Helyezze a CPU-egységet szabványos 35 mm-es DIN-sínre, majd egyenletes nyomást kifejtve rögzítse, amíg a beépített műanyag rögzítősín kapcsa jól hallható kattanással be nem záródik.
Rögzítsen mechanikus DIN-sín ütközőkapcsokat a PLC-modul mindkét végén, hogy a gép által keltett rezgések során kiküszöbölje az esetleges elmozdulást.
A bemeneti, kimeneti és váltakozó áramú tápvezetékeket szigetelt M3-as krimpelhető gyűrűs vagy villás kábelcsatlakozókkal kösse be, és minden kapocscsavart szigorúan 0,5 N-m nyomatékkal húzzon meg.
