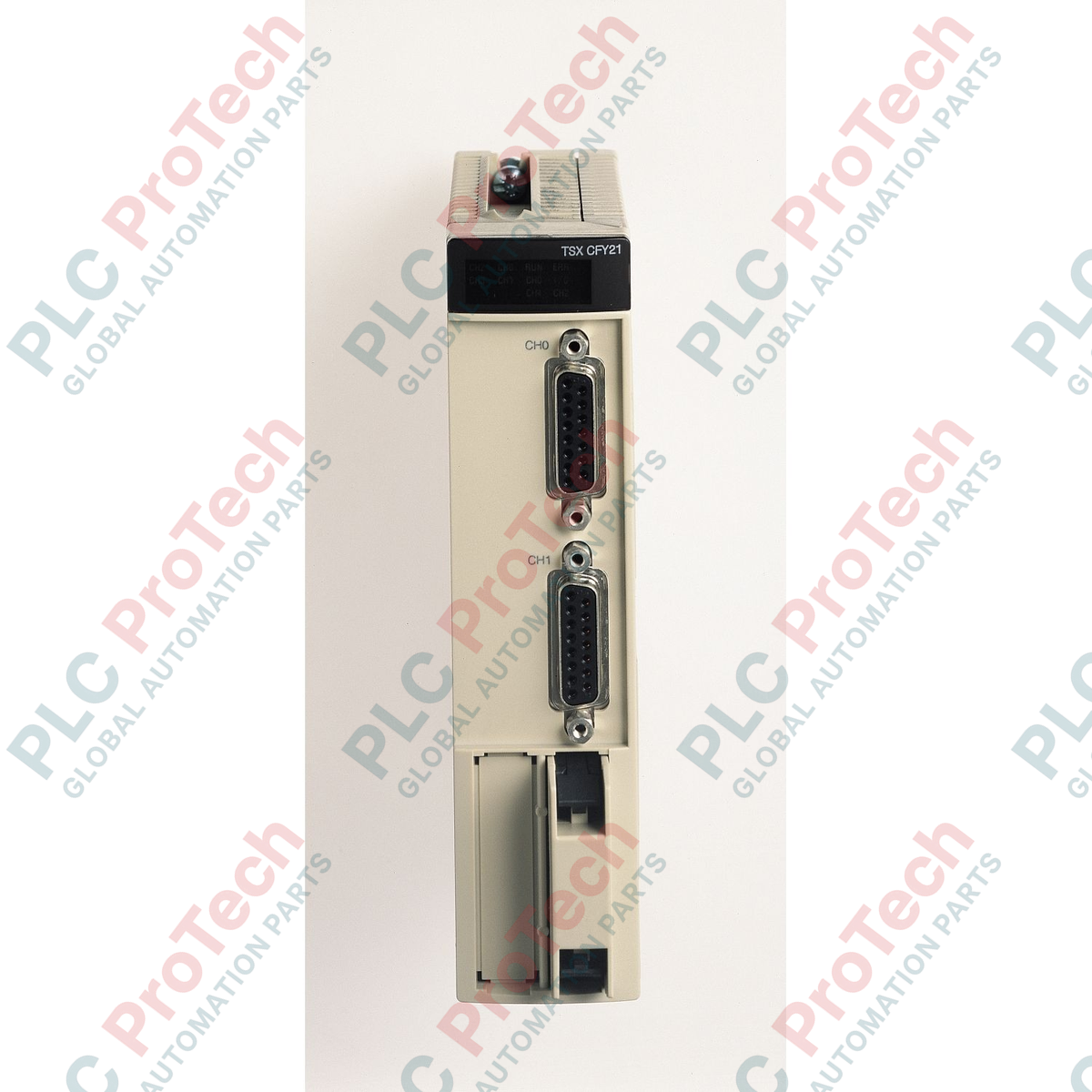

A Modicon Premium automatizálási platformon belüli precíz többtengelyes pozicionálásra tervezett Schneider Electric TSXCFY21 dedikált mozgásvezérlést biztosít legfeljebb két független léptetőmotor-tengelyhez. A modul tehermentesíti a fő CPU-t a valós idejű impulzusgenerálás és pályaszámítás alól, így nagy pontosságú pozicionálást és egyenletes dinamikus teljesítményt biztosít még a nagy igénybevételű ipari környezetekben is.
| Gyártó | Schneider Electric |
| Modell / SKU | TSXCFY21 |
| Terméksorozat | Modicon Premium |
| Modultípus | Mozgásvezérlő modul (léptetőmotorok) |
| Vezérelt tengelyek száma | 2 független tengely |
| Energiafogyasztás | 5,6 W |
| Szoftverkompatibilitás | Unity Pro, PL7 Pro |
| Foglalatszélesség | Egyetlen foglalat (Modicon Premium rack) |
| Szállítási tömeg (számított) | 0,50 kg |
| Csomagolási méretek (számított) | 220 mm × 140 mm × 45 mm |
| Interfészport | Funkció-/jelkiosztás |
|---|---|
| Előlapi csatlakozók | HE10 csatlakozók a kiegészítő I/O-hoz és a léptetőmotor-hajtás interfészjeleihez |
| Hajtáskimenetek | Impulzus (PULS) és irány (DIR) differenciális/egyvégű jelek |
| Kiegészítő bemenetek | Végálláskapcsoló-bemenetek, referencia- vagy kezdőpont- (home-) kapcsoló-bemenetek és vészleállító visszajelzése |
A TSXCFY21 egy régi Modicon Premium hardverkomponens. A modul régebbi változatainak cseréjekor ellenőrizze, hogy a jelenlegi Unity Pro- vagy PL7 Pro-hardverkatalógus pontosan megegyezik-e a csereegység firmware-verziójával, hogy a letöltés során elkerülje a konfiguráció-eltérésekből eredő hibákat.
Mivel a léptetőmotor-vezérlőjelek magas frekvencián működnek, az impulzus-/iránykábelek nagyfeszültségű váltakozó áramú motorvezetékekkel azonos kábelcsatornában történő vezetése jelzajt indukálhat, ami lépésvesztéshez vezethet. A vezérlőkábeleket mindig különítse el a teljesítménykábelezéstől. Győződjön meg arról, hogy az állvány tápegységmodulja elegendő 5 V-os hátlapi kapacitással rendelkezik ahhoz, hogy a modul 5,6 W-os fogyasztását a meglévő CPU- és kommunikációs kártyák mellett is biztosítsa.
Minden, a léptetőmeghajtókhoz vezető HE10-csatlakozáshoz árnyékolt, sodrott érpárú kábeleket használjon. A kábel árnyékolását kis impedanciájú földelőbilinccsel csatlakoztassa a szekrény funkcionális földelési (FE) sínéhez. A földelési csatlakozásokat ne fűzze láncba a léptetőmeghajtóktól vissza a PLC-állványig, hogy elkerülje a földhurokáramokat.
KRITIKUS FIGYELMEZTETÉS
A TSXCFY21 modul behelyezése vagy eltávolítása előtt feszültségmentesítse a teljes Modicon Premium állványt. A modul üzem közbeni cseréje maradandó károsodást okozhat a hátlap csatlakozóiban, sértheti a futó PLC-programot, vagy váratlan mozgást idézhet elő a csatlakoztatott léptetőműködtetőkben.
Győződjön meg arról, hogy a PLC-állvány tápegysége teljesen ki van kapcsolva, és a visszakapcsolás ellen biztosítva van.
Igazítsa a modult a Modicon Premium állvány kívánt foglalatához, és győződjön meg arról, hogy az alsó pozicionálócsapok megfelelően illeszkednek.
Fordítsa a modult felfelé az állvány csatlakozójába, majd húzza meg a felső rögzítőcsavart, hogy megbízható földelési kapcsolatot biztosítson az állvány vázával.
Az előre bekötött HE10-kábelkötegeket csatlakoztassa az elülső portokhoz, és győződjön meg arról, hogy a reteszek hallható kattanással biztonságosan a helyükre pattannak.
