Leírás

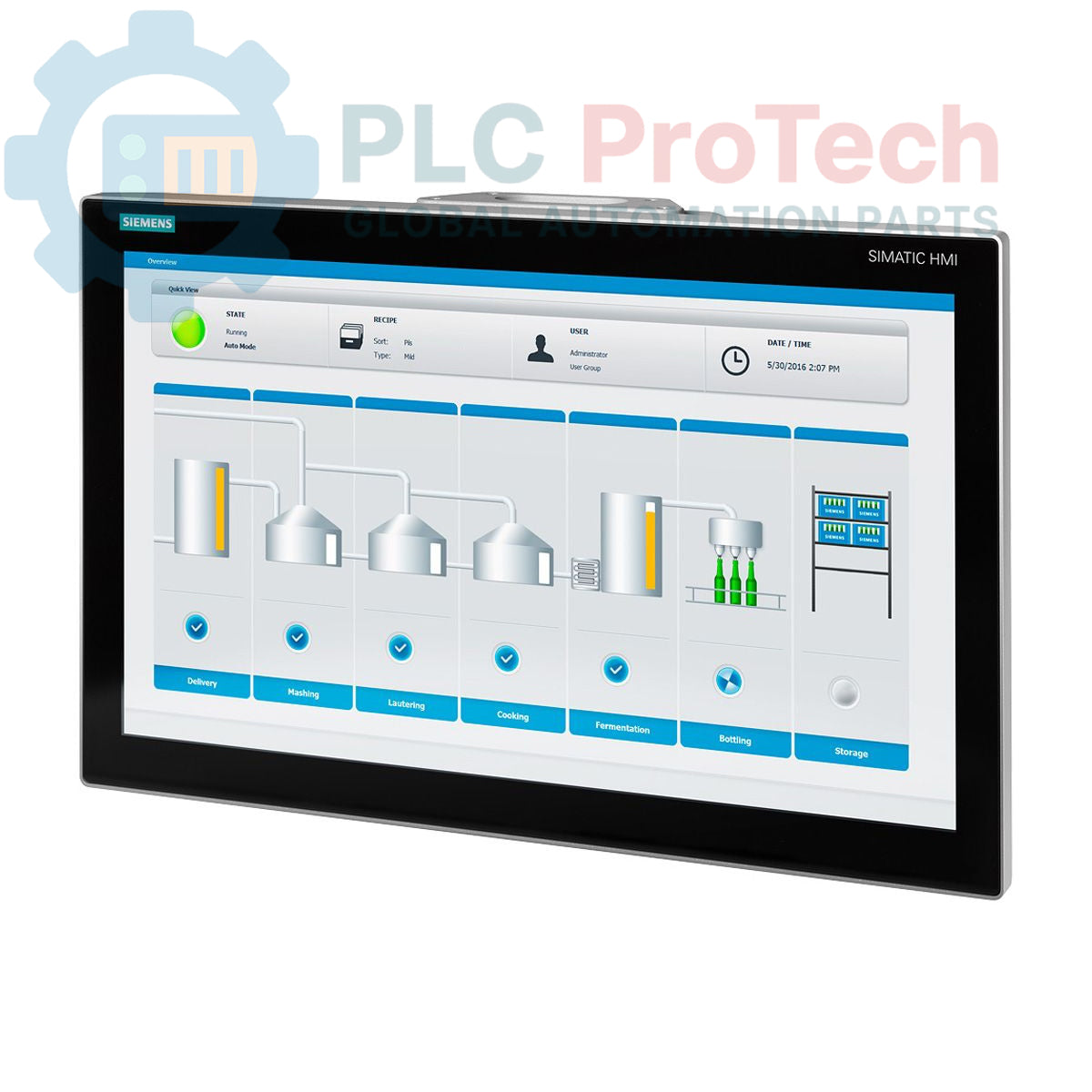

A Siemens 6AV7863-4TA00-0AA0 egy SIMATIC IFP2200 lapos kijelző, 22 hüvelykes ipari kijelző, amelyet megbízható és precíz működésre terveztek a nagy igénybevételt jelentő ipari környezetekben. Ez a szélesvásznú készülék 16:9 képaránnyal és 1920x1080 képpontos felbontással rendelkezik, így a gyártási adatok tisztán és részletesen jeleníthetők meg. Az érintőképernyő-funkciónak köszönhetően intuitív kezelést biztosít a kezelők számára.
A 6AV7863-4TA00-0AA0 kompatibilis a 24 V DC-s tápellátással, így széles körű ipari vezérlőrendszerekbe integrálható. A csatlakozási lehetőségek között DisplayPort- és DVI-csatlakozók is megtalálhatók, a panelhez pedig rugalmas telepítést biztosító, 1,8 méteres DVI/USB-kábel tartozik. A szabványos, a gazdarendszertől legfeljebb 5 méterre történő telepítéshez tervezett lapos kijelző megbízható teljesítményt nyújt a gyártási környezetben. Robusztus kialakítása révén számos ipari alkalmazással kompatibilis, a felújított készülékekre pedig szabványos 2 éves garancia vonatkozik.
Jellemzők
- 22 hüvelykes szélesvásznú kijelző
- 16:9 képarány
- 1920x1080 képpontos felbontás
- Integrált érintőképernyő-funkció
- 24 V DC tápbemenet
- DisplayPort- és DVI-csatlakozók
- 1,8 m-es DVI/USB-kábellel
- Legfeljebb 5 méterre a gazdarendszertől történő telepítéshez tervezve
Alkalmazások
- Ipari vizualizáció és adatfelügyelet
- Kezelői vezérlőrendszerek és ember-gép interfész (HMI) rendszerek
- Gyártósorok felügyelete és vezérlése
- Integráció ipari gépekbe és kapcsolószekrényekbe
- Robusztus és megbízható kijelzőmegoldásokat igénylő környezetek
Műszaki specifikációk
| Márka |
Siemens |
| Gyártó |
Siemens |
| Termékkategória |
SIMATIC |
| Alkategória |
IFP |
| Ipari kijelző |
Terméktípus |
| Ipari kijelző |
Kijelzőméret |
| 22 hüvelyk |
16:9 |
| Képarány |
1920x1080 képpont |
| Bemeneti feszültség |
24 V DC |
| Interfészek |
DisplayPort, DVI |
| Mellékelt kábel |
DVI/USB-kábel, 1,8 m |
| Telepítési távolság |
Legfeljebb 5 m (szabványos) |
| Termékfázis |
Kivezetés |
| Csomagolási méretek (számított) |
34,00 x 30,00 x 6,00 cm |
| Szállítási tömeg |
5,70 kg |
| Vámtarifaszám |
85371091 |
| Exportellenőrzési előírások (ECCN) |
N |
Telepítési útmutató
-
Tápellátás csatlakoztatása: Csatlakoztassa az ipari kijelzőt stabil, 24 V DC feszültségű áramforráshoz, ügyelve a megfelelő polaritásra és a megbízható működéshez szükséges áramerősségre.
-
Rögzítés: A rezgések megelőzése és a stabilitás biztosítása érdekében rögzítse biztonságosan az ipari kijelzőt a rendeltetésszerű ipari készülékházba vagy panelkivágásba, a szabványos ipari rögzítési gyakorlatnak megfelelően.
-
Videointerfész: Csatlakoztassa a kijelzőt a gazdarendszerhez DisplayPort- vagy DVI-interfészen keresztül. DVI-csatlakozás esetén használja a mellékelt, 1,8 méteres DVI/USB-kábelt.
-
USB-csatlakozás (érintés): Az érintőképernyős funkció használatához csatlakoztassa a DVI/USB-kábel USB-csatlakozóját a gazdarendszerhez.
-
Kábelvezetés: Vezessen el minden táp- és jelvezetéket az elektromágneses interferencia (EMI) minimalizálása és a mechanikai védelem biztosítása érdekében. Tartson megfelelő távolságot a nagyfeszültségű vagy nagy áramerősségű vezetékektől.
-
Távolsági szempontok: Gondoskodjon arról, hogy a telepítés megfeleljen a kábelhosszokra vonatkozó szabványos gyakorlatnak, és az ipari kijelző optimális teljesítmény érdekében legfeljebb 5 méterre legyen a gazdarendszertől.
-
Környezetvédelem: Ellenőrizze, hogy a telepítési környezet megfelel-e a hőmérsékletre, páratartalomra és behatolásvédelemre vonatkozó meghatározott üzemeltetési feltételeknek a hosszú távú megbízhatóság biztosítása érdekében.
