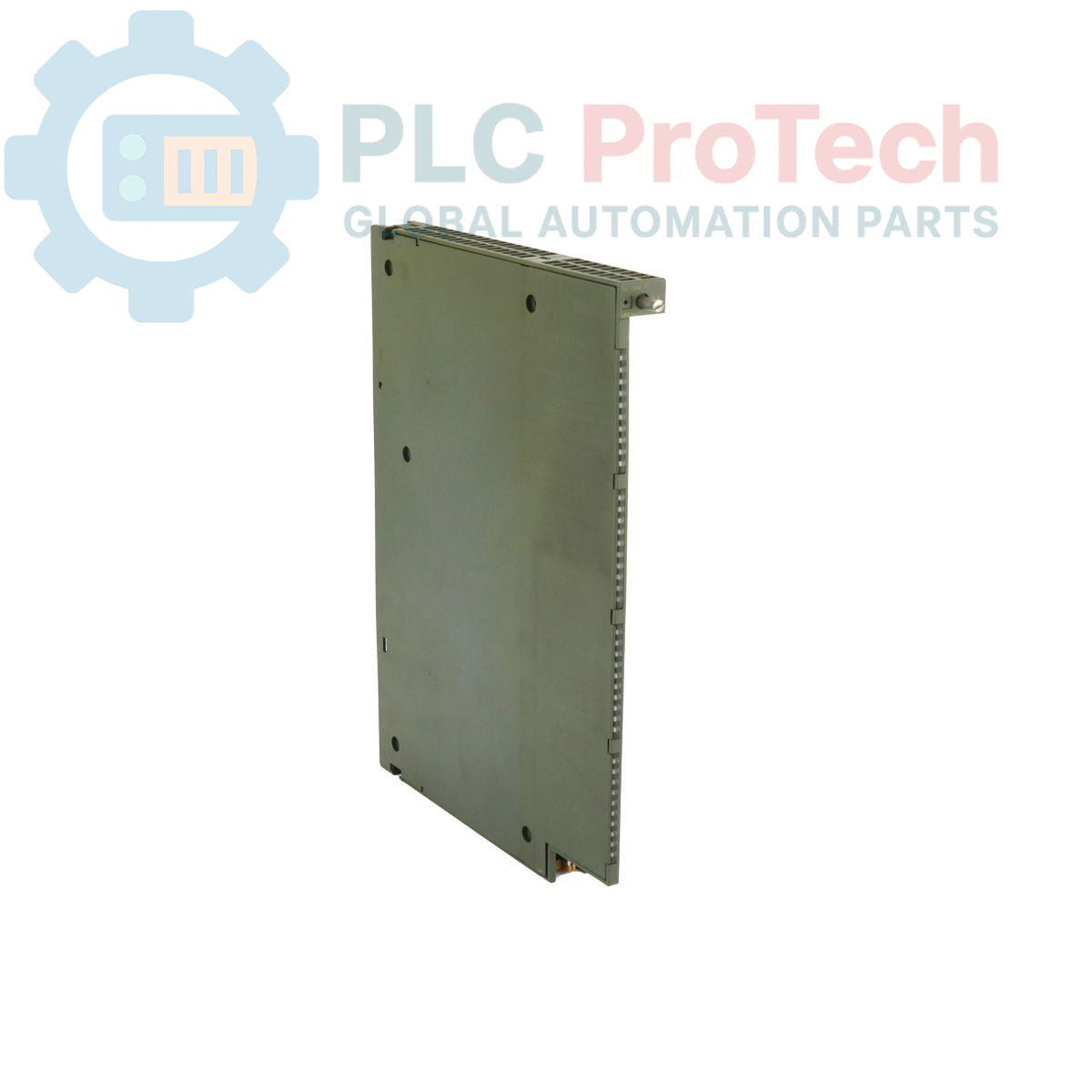

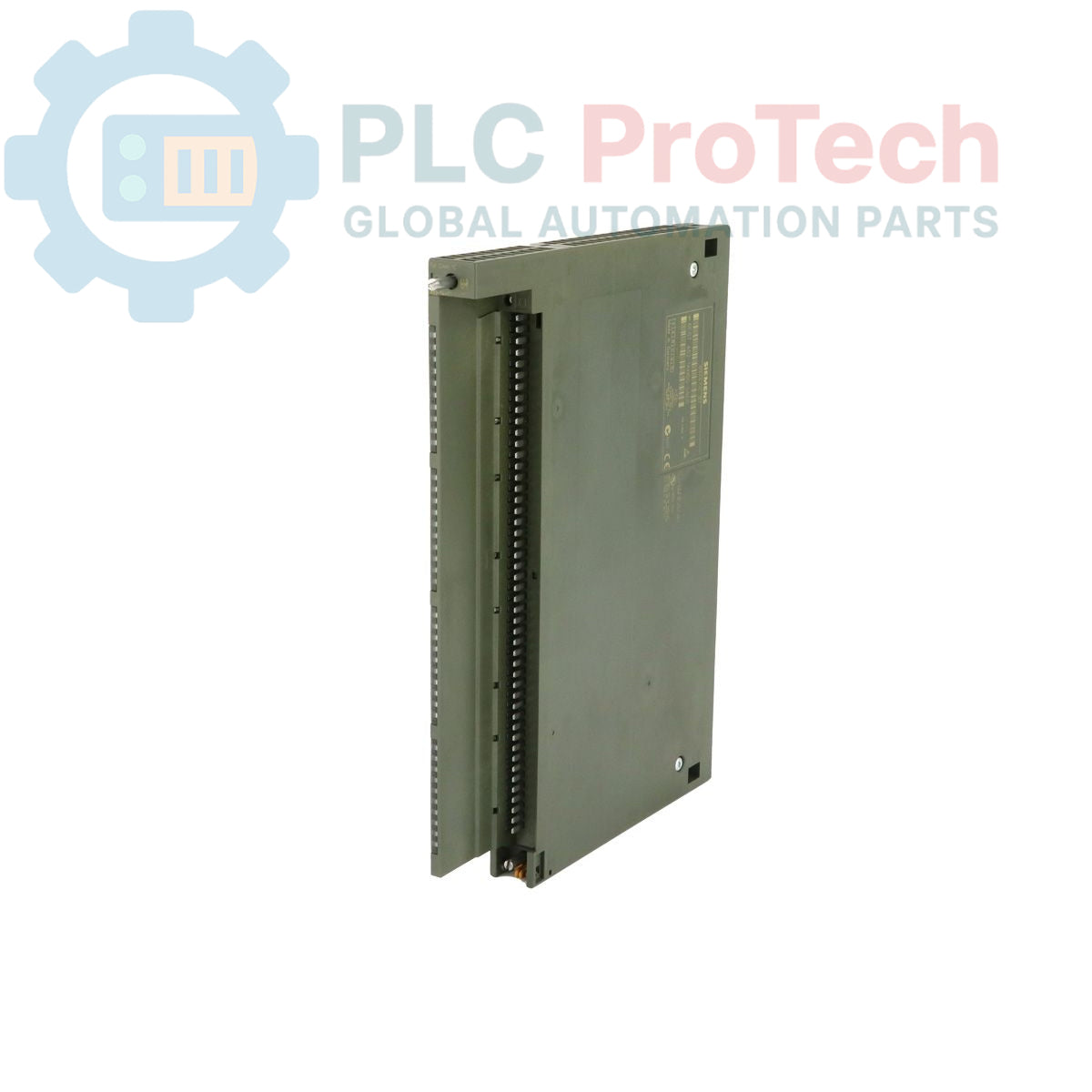

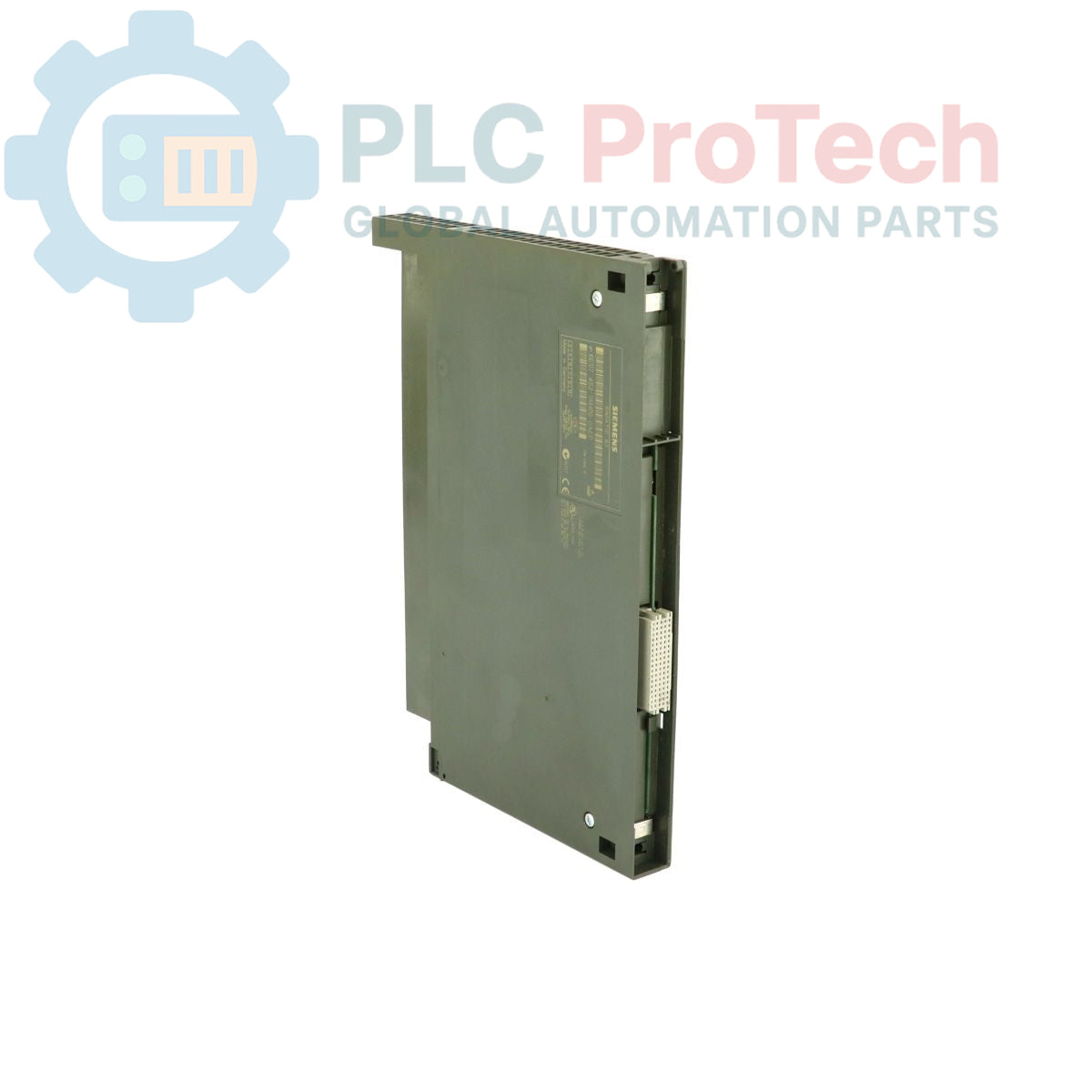

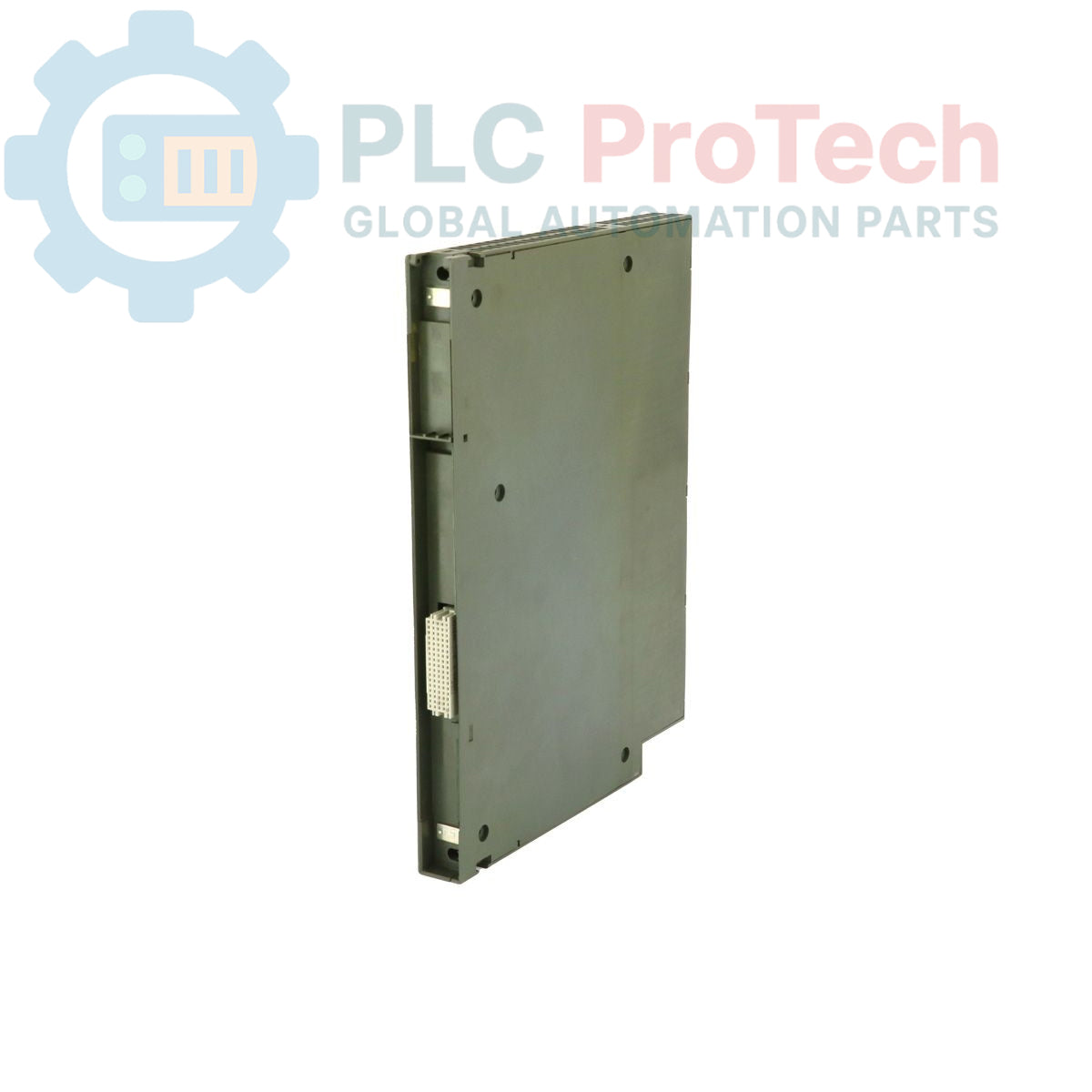

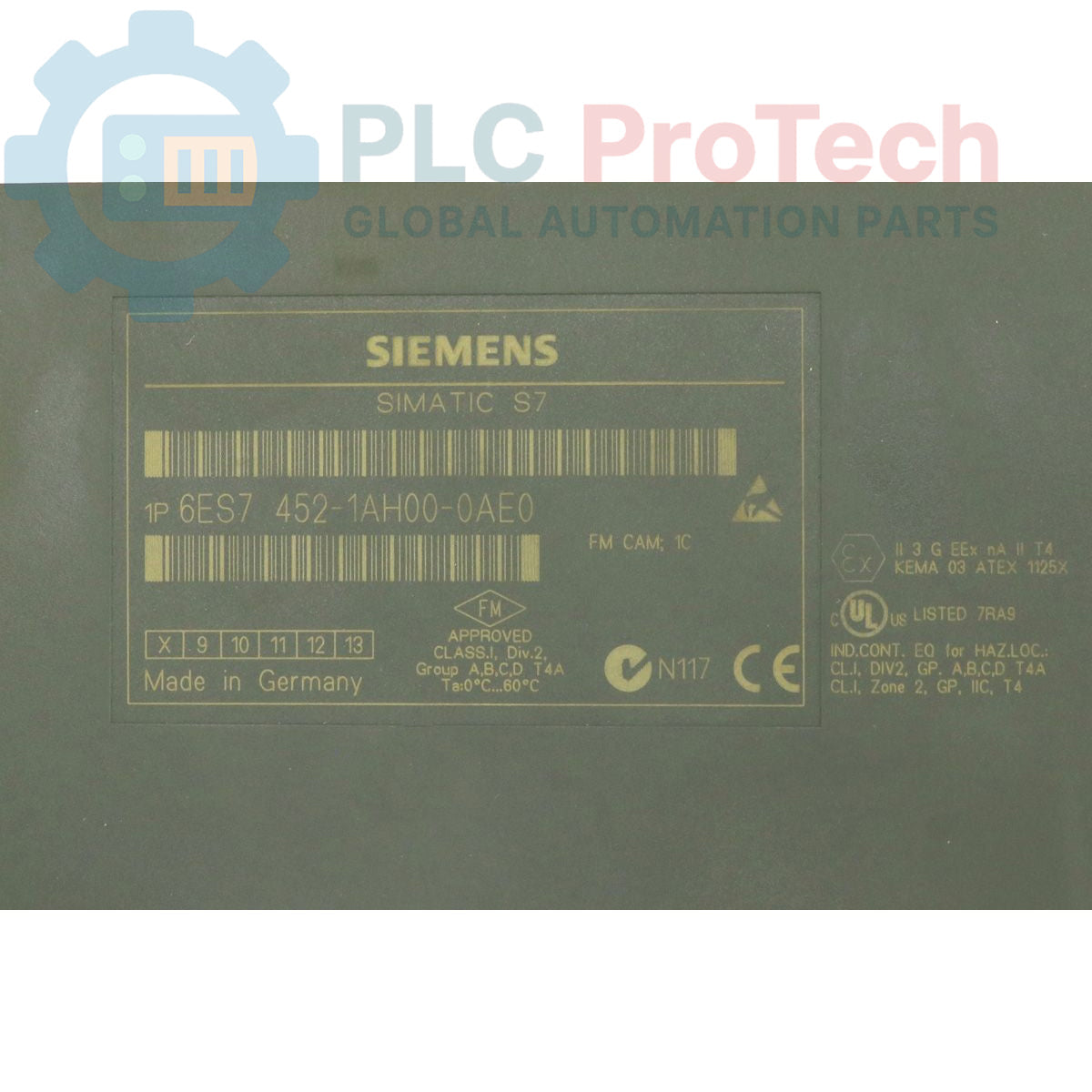

A 6ES7452-1AH00-0AE0 (6ES74521AH000AE0) egy nagy sebességű, 16 csatornás elektronikus bütyökvezérlő, amelyet a SIMATIC S7-400 platformhoz terveztek. Ez a funkciómodul (FM) önálló, pozícióalapú kapcsolási logikát biztosít, és digitális pontossággal helyettesíti a mechanikus bütyköket. A kódolók széles választékát támogatja – beleértve az inkrementális és az abszolút SSI-kódolókat –, így a válaszidő 100 µs alá csökkenhet. A csomag a STEP 7 környezetben történő paraméterezéshez szükséges konfigurációs CD-t is tartalmazza, biztosítva az összetett mozgásszekvenciák zökkenőmentes integrációját csomagoló-, palackozó- és fémalakító gépekben.
| Jellemző | Műszaki adatok |
| Gyártó | Siemens |
| Modellszám | 6ES7452-1AH00-0AE0 |
| Bemeneti feszültség | 24 V DC (névleges) |
| Áramfelvétel | 500 mA (max.) |
| Teljesítményveszteség | 8,1 W (jellemző) |
| Digitális bemenetek | 11 csatorna (24 V DC); referencia pont, fékkioldás és repülő tényleges érték támogatása |
| Digitális kimenetek | 16 csatorna (24 V DC / 600 mA); rövidzárlat ellen védett |
| Kódoló tápellátása (5 V) | 300 mA max.; kábelhossz legfeljebb 32 m |
| Kódoló tápellátása (24 V) | 300 mA max.; kábelhossz legfeljebb 100 m |
| Kódoló-kompatibilitás | Inkrementális (szimmetrikus/aszimmetrikus), abszolút SSI (13/25 bit), 2 vezetékes érzékelők |
| SSI-órajel frekvenciája | Legfeljebb 1 MHz (300 m kábelhossznál legfeljebb 125 kHz) |
| Üzemi hőmérséklet | 0 °C és 55 °C között (32 °F és 131 °F között) |
| Fizikai méretek | 25 mm (W) x 290 mm (H) x 210 mm (D) |
| Szükséges csatlakozás | 1x 48 pólusú előlapi csatlakozó |
A 6ES7452-1AH00-0AE0 kiválóan alkalmazható olyan nagy sebességű feladatokban, ahol a PLC ciklusideje túl hosszú ahhoz, hogy a kimeneteket mechanikai pozíció alapján vezérelje. Dedikált bemeneteket tartalmaz a repülőhossz méréséhez és a referenciapont-kapcsoláshoz, ezáltal biztosítja a bütyökpályák tökéletes szinkronizálását a fizikai tengellyel. A modul Gray-kódolt és bináris SSI-jelek támogatása révén nagy felbontású pozicionálást tesz lehetővé, az áramellátás megszakadása alatti adatvesztés kockázata nélkül. A körülbelül 650 g nettó tömegű és mindössze 25 mm széles modul hatékonyan integrálható a nagy sűrűségű S7-400 rackekbe.
Biztosít a modul potenciálleválasztást a be-/kimenetek számára?
Nem, az FM 452 digitális bemenetei és kimenetei nem rendelkeznek potenciálleválasztással. A telepítés során be kell tartani a rendszer megfelelő földelésére és a közös potenciál kezelésére vonatkozó előírásokat.
Mekkora az inkrementális kódolók maximális bemeneti frekvenciája?
Szimmetrikus inkrementális kódolók (RS 422) esetén a modul legfeljebb 1 MHz-et támogat. Aszimmetrikus, 24 V-os inkrementális kódolóknál a határérték 50 kHz (25 m kábelhossznál), illetve 25 kHz (100 m kábelhossznál).
Global Express Shipping
Returns & Warranty
Manufacturer: Siemens
Product No.: 6ES7452-1AH00-0AE0
Country of origin:Németország
Product Type: FM 452 elektronikus bütykös vezérlő
Barcode: 85389091
Payment: T/T, Western Union
Weight: 900g
Dimensions: 2,50 cm × 21,00 cm × 29,00 cm
Shipping port: Xiamen
Warranty: 12 months
