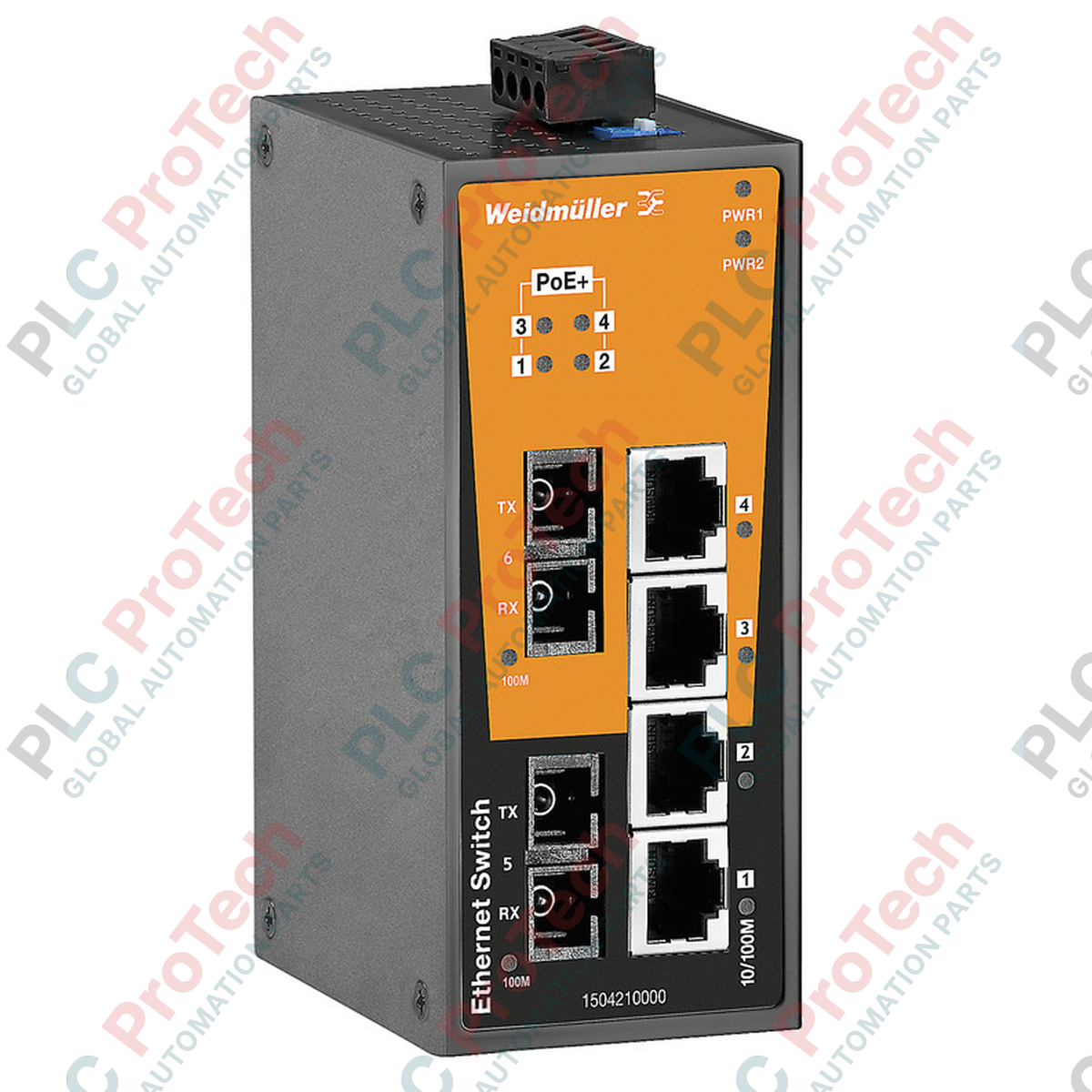

A megbízható adatelosztást és tápellátást biztosító, kihívást jelentő ipari hálózatokban alkalmazható Weidmuller IE-SW-BL06T-4POE-2SC (1504220000 cikkszám) robusztus, nem menedzselt Fast Ethernet-kapcsolóként működik. Az eszköz négy Power over Ethernet (PoE) portot és két többmódusú optikai szálas portot egyesít, így áthidalja a távoli terepi kommunikáció és a helyi IP-képes hardver közötti kapcsolatot.

Főbb jellemzők

Többportos kialakítás: 4 RJ45 PoE-porttal és 2 többmódusú SC-Duplex optikai szálas porttal rendelkezik.
Kiterjesztett optikai hatótávolság: Többmódusú optikai szálon akár 5 km-es átviteli távolságot támogat.
Redundáns tápbemenetek: A kettős tápbemenet támogatja a 12/24/48 V DC konfigurációkat a folyamatos üzemidő biztosítása érdekében.
Ipari kivitelű burkolat: Az IP30 védettségű alumíniumburkolatot helytakarékos, DIN-sínre szerelhető telepítéshez tervezték.
Tárolás és továbbítás technológia: Optimalizálja az adatcsomagok kézbesítését, és megakadályozza az ütközések továbbterjedését a helyi hálózaton.

Tipikus alkalmazások

IP-alapú videomegfigyelő rendszerek gyártó- és feldolgozóüzemekben.
Elosztott vezérlőrendszerek (DCS) és PLC-hálózatok önkormányzati vízkezelő létesítményekben.
SCADA-telemetria integrációja távoli szél-, napenergia-, illetve olaj- és gázipari létesítményekben.
Forgalomfigyelő és intelligens közlekedési rendszerek (ITS) út menti szekrényei.

Műszaki specifikációk

Paraméter	Specifikáció értéke
Gyártó	Weidmuller
Cikkszám	1504220000
Modellmegjelölés	IE-SW-BL06T-4POE-2SC
Kapcsolótípus	Nem menedzselt PoE
Átviteli sebesség	100 Mbps (Fast Ethernet)
Adó-vevő típusa	Többmódusú
Csatlakozó típusa	SC-Duplex
Jellemző átviteli távolság	5 km
Tápfeszültség	12/24/48 V DC (2 redundáns bemenet)
Bekapcsolási áram	64,56 A 48 V DC mellett (0,1–1 ms)
MAC-táblázat mérete	2 K
Csomagpuffer mérete	768 kBit
Burkolat anyaga	Alumínium
Védettségi fokozat	IP30
Üzemi hőmérséklet	-40–75 °C
Tárolási hőmérséklet	-40–85 °C
Környezeti páratartalom	5%–95% (kondenzációmentes)
Méretek (W x H x D)	50 mm x 115 mm x 70 mm
Nettó tömeg	375 g
Szállítási tömeg	1 kg

Csatlakozások és interfészek

Interfész / csatlakozás	Leírás és érintkező-kiosztás
1–4. port (RJ45)	10/100BaseT(X) automatikus egyeztetés, PoE+ tápforrás-funkció.
5. és 6. port (SC-Duplex)	100BaseFX többmódusú optikai szálas interfész felhordó- és gerinchálózati kapcsolatokhoz.
Tápbemeneti csatlakozó	1 eltávolítható, 4 pólusú sorkapocs redundáns egyenáramú tápbemenetekhez (V1+, V1-, V2+, V2-).
Földelőcsavar	A készülékház földelőcsatlakozója az EMI árnyékolása érdekében a felső panelen található.

Tapasztalati mérnöki megállapítások

Alternatív modellek és kompatibilitás

Az IE-SW-BL06T-4POE-2SC közvetlenül behelyezhető csereeszközként használható a Weidmuller BasicLine sorozat régebbi, nem menedzselhető kapcsolói helyett. Nem PoE-változatokról, például a szabványos IE-SW-BL06-2SC modellről történő átálláskor gondoskodjon a tápegység névleges teljesítményének növeléséről, hogy az megfeleljen a csatlakoztatott terepi eszközök által igényelt többlet PoE-teljesítménynek.

Alkalmazási buktatók és mérnöki megjegyzések

Bár a kapcsoló széles, 12/24/48 V DC bemeneti tartományt támogat, a teljes IEEE 802.3at/af PoE-kimeneti szabványnak való megfeleléshez jellemzően stabil, 48 V DC bemeneti tápellátás szükséges. A kapcsoló 12 V DC vagy 24 V DC bemenetről történő üzemeltetése korlátozhatja a PoE-feszültség növelésének képességét, illetve csökkentheti a portonként leadható maximális teljesítményt. Mindig ellenőrizze, hogy a csatlakoztatott PD-k (tápellátott eszközök) teljes energiaigénye megfelel-e a rendelkezésre álló bemeneti teljesítménykapacitásnak.

Üzembe helyezési és bekötési tippek

A motorvezérlő központokban fellépő nagy elektromágneses interferencia (EMI) okozta kommunikációs kiesések megelőzése érdekében gondoskodjon arról, hogy a készülékház földelőcsavarja legalább 14 AWG keresztmetszetű rézhuzallal csatlakozzon a helyi DIN-sínhez vagy a funkcionális földeléshez. Az SC-Duplex optikai portok használatakor ellenőrizze, hogy a kapcsoló TX (adó) portja a távoli médiakonverter vagy kapcsoló RX (vevő) portjához csatlakozik-e.

Telepítési útmutató

FONTOS FIGYELMEZTETÉS

A berendezés felszerelése, bekötése vagy szervizelése előtt kapcsoljon le minden áramforrást. A nagy, akár 64,56 A-es bekapcsolási áramok súlyos ívképződést okozhatnak, ha a csatlakoztatás terhelés alatt történik. Tápfeszültség alá helyezés előtt ellenőrizze, hogy a bemeneti feszültség megfelel-e a termék címkéjén megadott tartománynak.

1

Pattintsa a kapcsolót szabványos TS 35 DIN-sínre. Győződjön meg arról, hogy a DIN-sín kapcsa biztonságosan rögzült, így működés közben nem mozdulhat el.

2

Csatlakoztassa a funkcionális földelővezetéket a kapcsolóház felső paneljén található földelőcsavarhoz.

3

Kösse be a redundáns egyenáramú tápegységeket a 4 pólusú, eltávolítható sorkapocs-csatlakozóba. A laza csatlakozások elkerülése érdekében húzza meg a sorkapocs csavarjait 0,5 Nm nyomatékkal.

4

Csatlakoztassa az RJ45 Ethernet-kábeleket az 1–4. portokhoz, az SC-Duplex optikai kábeleket pedig az 5. és 6. porthoz.

FAQ

Mekkora a kapcsoló maximális száloptikai átviteli távolsága?

A multimódusú SC-Duplex száloptikai portok (az 5. és 6. port) szabványos multimódusú száloptikai kábelezéssel jellemzően legfeljebb 5 km-es átviteli távolságot támogatnak.

Szüksége van ennek a kapcsolónak 48 V DC bemenetre a PoE-tápellátás biztosításához?

Igen. Bár maga a kapcsoló 12/24/48 V DC redundáns bemenetekkel is működhet, a szabványos IEEE 802.3af/at PoE-kimenethez stabil 48 V DC bemeneti tápellátás szükséges a csatlakoztatott terepi eszközök teljes teljesítményű ellátásához.

Az IE-SW-BL06T-4POE-2SC menedzselt vagy nem menedzselt kapcsoló?

Ez egy nem menedzselt kapcsoló. Azonnal használható tárolás és továbbítás technológiával működik, és nem igényel szoftveres konfigurációt vagy IP-cím hozzárendelését.

Mekkora az eszköz üzemi hőmérséklet-tartománya?

A kapcsolót széles hőmérséklet-tartományú ipari környezetekhez tervezték; megbízhatóan működik -40 és 75 °C (-40 és 167 °F) között.
