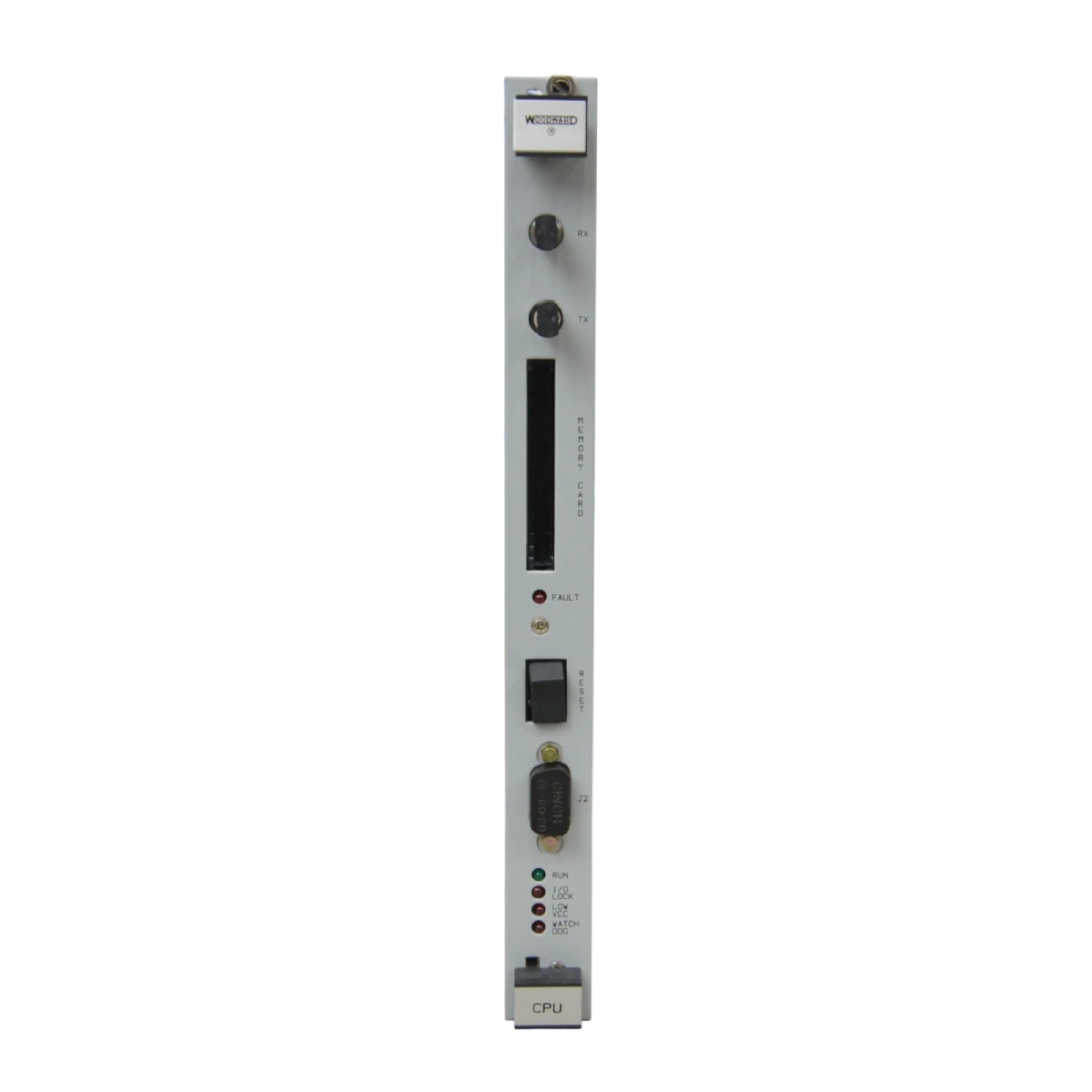

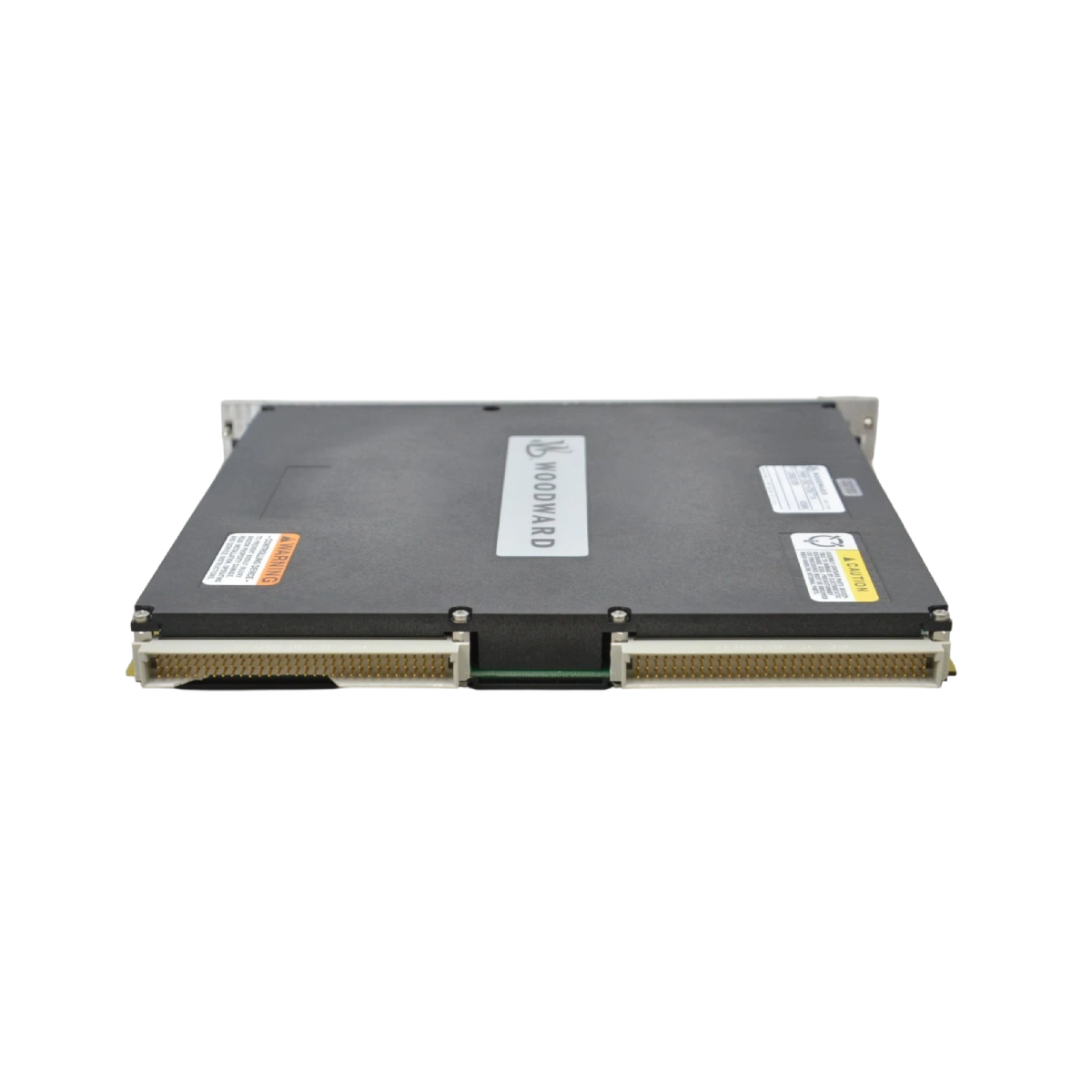

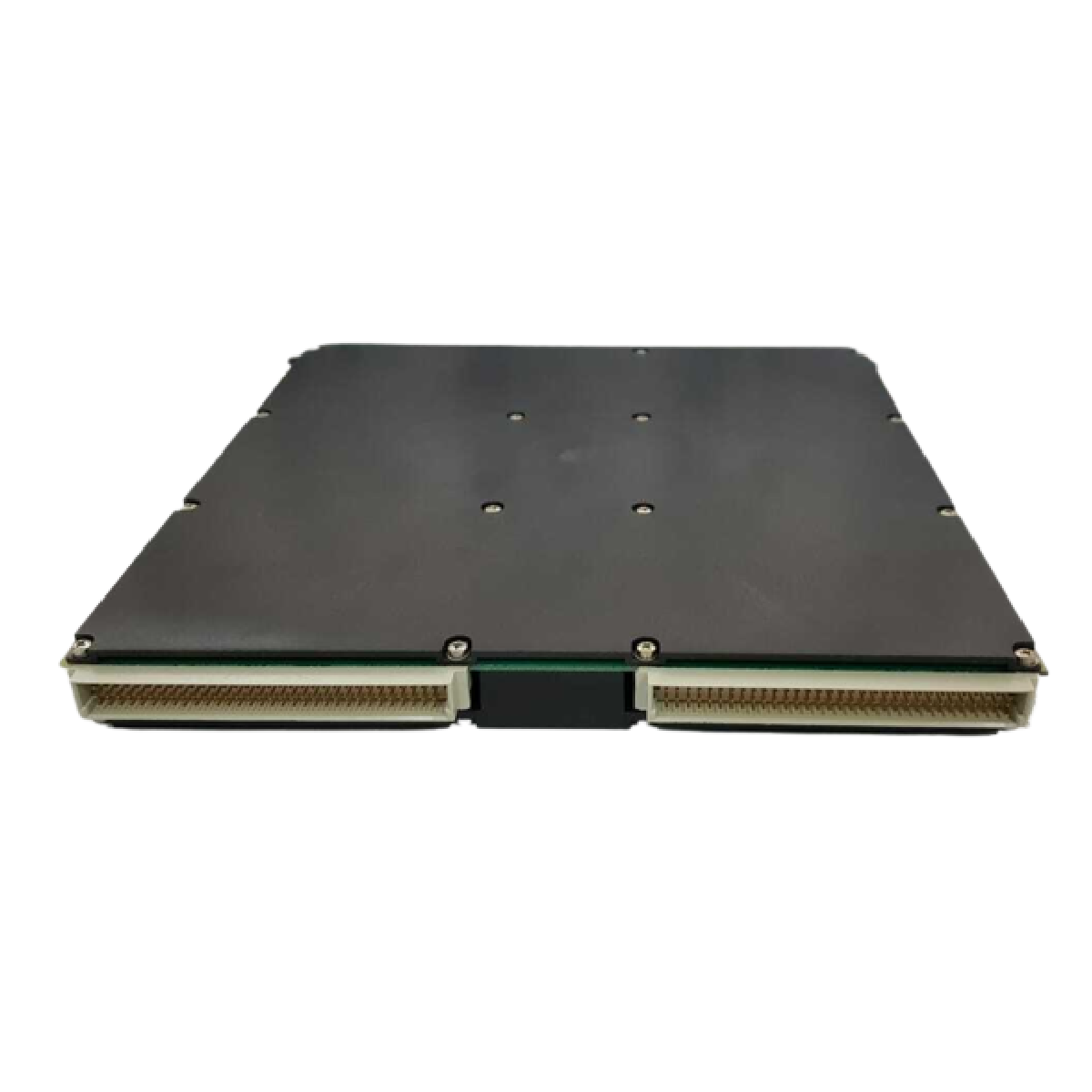

Woodward 5466-352 NetCon / MicroNet 040 CPU-modul

SKU 5466-352

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Woodward
Product No.: 5466-352
Country of origin:Egyesült Államok
Product Type: CPU-modul
Payment: T/T, Western Union
Weight: 1450g
Dimensions: 245 mm x 195 mm x 60 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A Woodward 5466-352 a NetCon és MicroNet automatizálási architektúrákhoz készült ipari főprocesszor-modul. Központi feldolgozóegységként a 5466-352 kezeli az alapvető logika végrehajtását, a vezérlési feladatokat és a valós idejű számítási algoritmusokat, a helyi hosszú élettartamú (LL) memóriaarchitektúrától függetlenül. Ez a változat a korábbi NetCon-platformok, valamint a korai generációs 040 hárommodulos redundáns (TMR) biztonsági és vezérlési konfigurációk architekturális alapját képezi. Mivel a hátlapi alfelületeken keresztül összehangolja a nagy sebességű kommunikációs interfészeket, a belső feldolgozási regisztereket és a rendszerbusz szinkronizálását, a modul determinisztikus működési magot biztosít az összetett turbógép-vezérlőrendszerekhez és az ipari elsődleges hajtóművek folyamataihoz.

Jellemzők

Központosított folyamatvezérlés: Összehangolja a fő vezérlőkörök és a rendszerlogikai szekvenciák végrehajtását a szabadalmaztatott ipari vezérlési keretrendszereken belül.
Memóriaarchitektúra konfigurációja: Kifejezetten „hosszú élettartamú memória nélküli” változatként készült, így megfelel a pontos alkalmazási követelményeknek, miközben elkerüli a szoftverszinkronizálási változókat.
Nagy megbízhatóságú architektúrákkal való kompatibilitás: A korábbi NetCon- és 040 TMR-hardvercsaládokba történő közvetlen integrációra tervezték, hogy támogassa a kritikus vezérlési topológiákat.
Hátlapi sínfelület kezelése: Közvetlenül kapcsolódik a platform buszútvonalaihoz, és összehangolja a determinisztikus I/O-feldolgozást, valamint az adó-vevők adatgyűjtését.

Alkalmazások

Turbógép-vezérlőrendszerek: A gázturbinák, gőzturbinák és nagyméretű kompresszorok szekvenciavezérlési köreinek korábbi generációs számítási csomópontjaként működik.
Hárommodulos redundáns (TMR) topológiák: Olyan hibatűrő többprocesszoros rendszerekben alkalmazzák, amelyek ipari berendezésekhez párhuzamos számítási architektúrákat igényelnek.
Régi MicroNet / NetCon főkeret-vezérlés: Közvetlen működési csereegységként szolgál a meglévő ipari vezérlőhálózatokban.

Műszaki specifikációk

Paraméter	Érték / specifikáció
Gyártó	Woodward
Cikkszám	5466-352
Sorozattípus	NetCon / MicroNet 040 platformok
Modul altípusa	CPU_040 hosszú élettartamú (LL) memória nélkül
Kompatibilis cserealkatrészek	CPU5200 (5466-1245 Simplex/Redundant, 5466-1047 TMR esetén)
Származási ország	Egyesült Államok
Szállítási tömeg (számított)	1,45 kg
A csomag méretei (számított)	245 mm x 195 mm x 60 mm

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS:

A CPU-egység kiemelése vagy behelyezése előtt válassza le és szüntesse meg a vezérlőkészülékházat tápláló valamennyi elsődleges tápellátást és segédtápegységet. Egy elsődleges processzormodul feszültség alatt álló régi platformon történő üzem közbeni cseréje kiszámíthatatlan jelátmeneteket okozhat a csatlakoztatott I/O-n, váratlan rendszerleállásokat és a tranziens hátlapi áramok miatt hardverhibát eredményezhet.

1

A rendszer leválasztása és feszültségmentesítése: Biztonságosan állítsa le a turbinafolyamatot, és a panelzárak működtetése előtt győződjön meg arról, hogy a teljes főkeret-tápegység teljesen feszültségmentes.

2

ESD-védelem megvalósítása: Mielőtt kivenné a csere modult az antisztatikus árnyékolásából, csatlakoztasson egy földelt, statikus töltést elvezető csuklópántot a festetlen fém készülékházkerethez.

3

Mechanikai beállítás és behelyezés: Óvatosan igazítsa a kártya élvezetőit a készülékház felső és alsó sínjeibe. Egyenletesen tolja befelé a modult, amíg a hátlapi csatlakozók teljesen a helyükre nem kerülnek, majd húzza meg a rögzítő hüvelykujjcsavarokat.

4

Szoftveres ellenőrzés: Kapcsolja be a rendszer tápellátását, és figyelje a kezdeti önteszt LED-jeit a megfelelő rendszerindítás, a busz szinkronizációja és a stabil kommunikációs kapcsolat létrejöttének megerősítéséhez.

FAQ

Mi az elsődleges működésbeli különbség a 5466-352 és a 5466-351 modulok között?

A 5466-352 modul Long-Life (LL) memóriaáramkörök nélkül készül, míg a 5466-351 változat beépített LL-memóriakomponenseket tartalmaz.

Mely frissített Woodward feldolgozókomponensek ajánlottak ennek az elavult hardvernek a kiváltására?

A konfigurációtól függően a funkcionális kiváltási lehetőségek közé tartozik a Simplex/redundáns csomópontokhoz használt 5466-1245-ös CPU5200 hardverblokk, illetve a TMR-platformokhoz használt 5466-1047-es blokk.

Szükség van infrastruktúra-átalakításokra, amikor a rendszert erről az elavult CPU-ról korszerű kiváltó megoldásokra állítják át?

Igen, az átállás alkalmazásszoftver-módosításokat igényelhet, és szükségessé teheti az alvázak frissítését, új tápegységek beépítését vagy az I/O-modulok módosítását.
